ModelSim 仿真常见问题及解决办法

下面介绍一下使用ModelSim仿真时经常出现的一些问题的解决方法：

1、Can't launch the ModelSim-Altera software

这是由于Quartus II 软件中与 Modelsim 关联设置不对，即 modelsim 路径设置有误。解决方法如下：

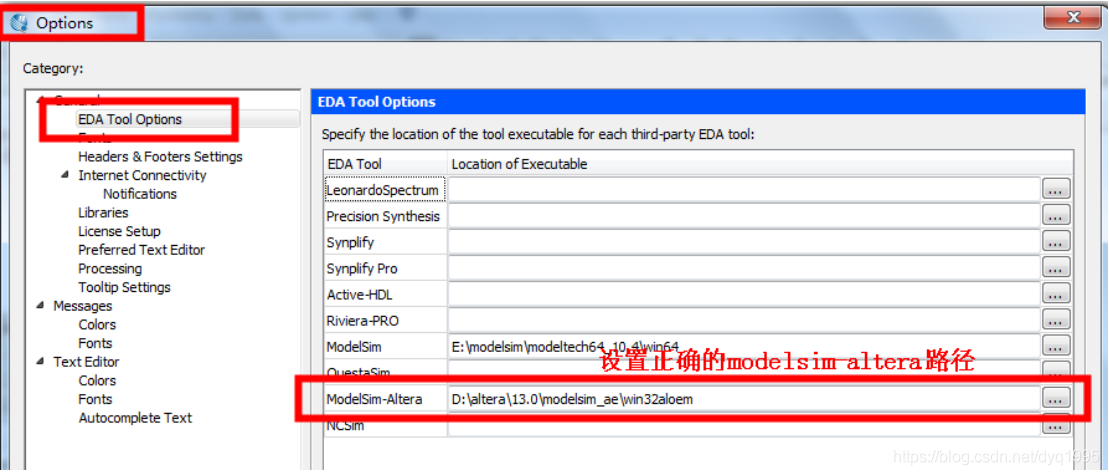

Tools -> Options -> General -> EDA Tool Options

2、Error deleting “msim_transcript”

这是因为同一工程 Modelsim 窗口多开，

解决方法就是：关闭正在运行的 modelsim 软件，再启动仿真。

3、Error: (vsim-3170) Could not find

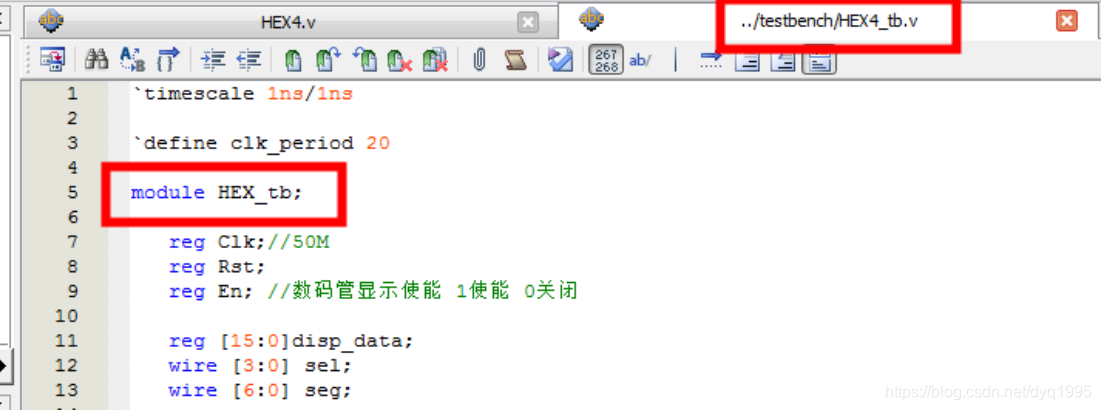

这是因为testbench 文件名与其中 module 后紧跟的名称不匹配，如下图文件名为 HEX4_tb，而实际文件中的 module 名为 HEX_tb：

而在设置 testbench 链接设置时，却将 Testbench name 和 Top level module in test bench 的名字都设置为了 HEX4_tb，导致 modelsim 仿真时无法找到时找 top level （HEX4_tb），因为testbench 中命名的是 HEX_tb，而通过脚本告诉 modelsim 的时候却是告诉的 HEX4_tb，当然找不到。

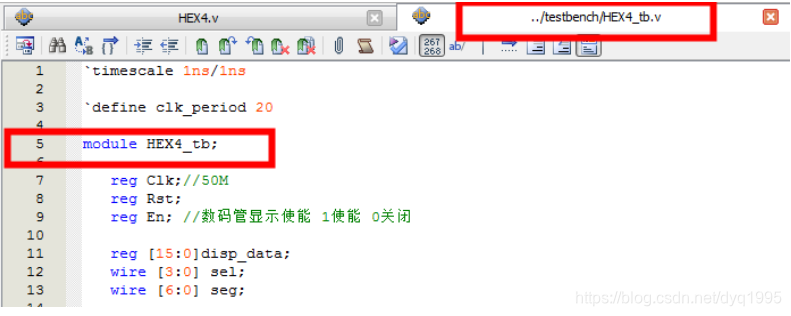

解决办法是：将 Testbench 中的 module 名改为 HEX4_tb，仿真即可通过，如下图所示：

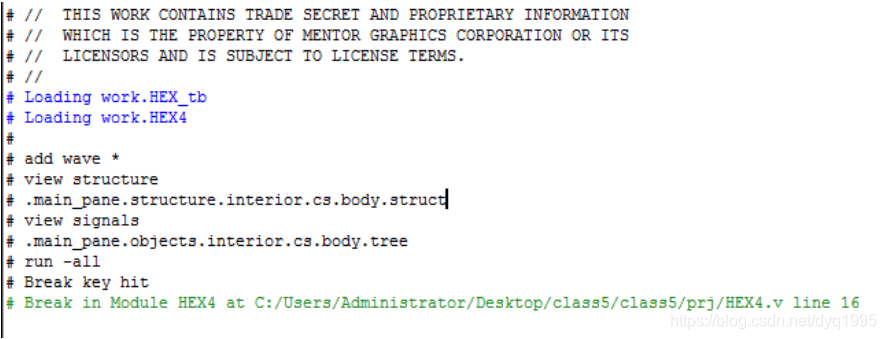

然后运行仿真，也可以正常进行仿真。如下图：

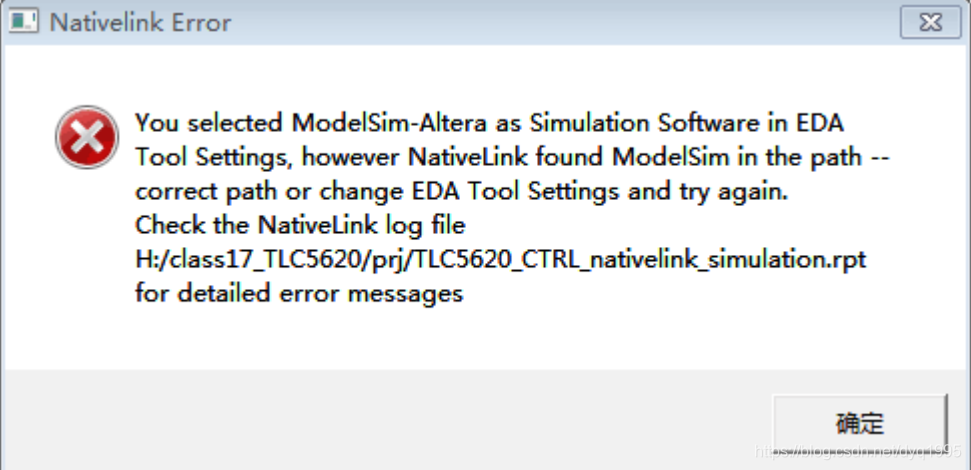

 4、You selected Modelsim-Altera as Simulation Software in EDA ToolSettings,however……

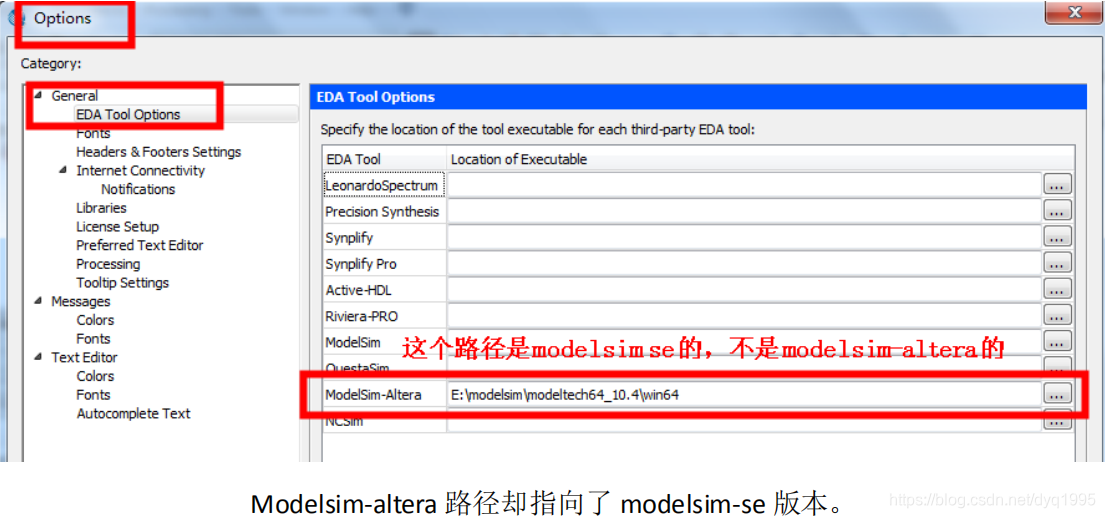

这是由于该工程设置的仿真工具名称与在 Quartus II 软件中指定的该软件路径不匹配。例如，本来设置的仿真工具是 modelsim–altera，结果在 Quartus II 软件的 modelsim-altera 路径下设定的是 Tools 下设置的是 modelsim-se 的路径，导致软件版本不匹配而报错。

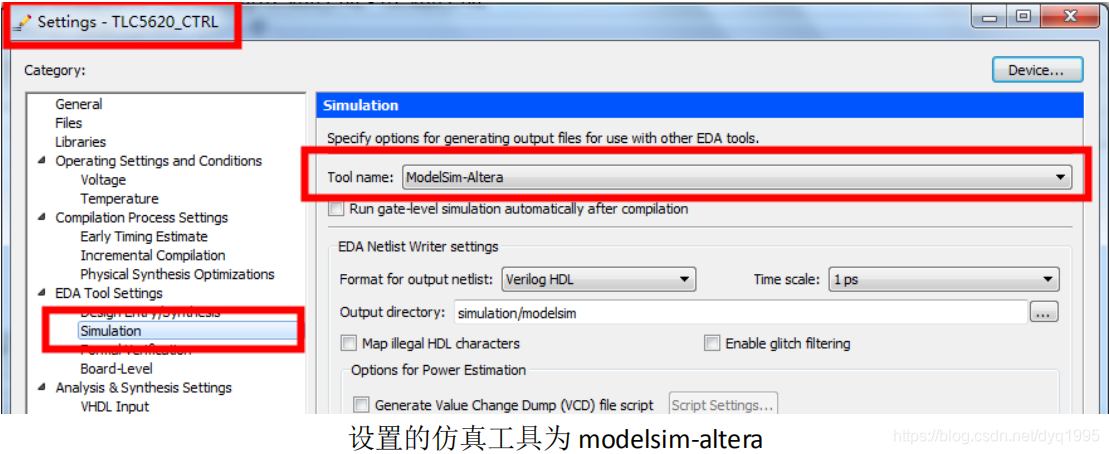

如果你的电脑装的是 modelsim-altera 版本，请按照如下图所示的设置进行工程和工具路径设置：





 5、Unable to checkout a license

 使用了非免费版本的 Modelsim 软件，却没有获得软件使用许可证

解决方法
方法 1：使用免费版本的 modelsim 软件，如 modelsim altera stater edition。
方法 2：购买软件许可证。

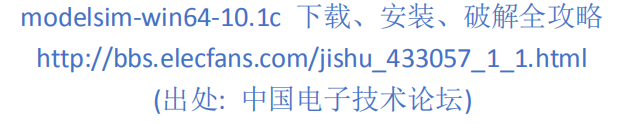

方法 3： 破解 modelsim 软件，破解方法见如下链接（altera 收费版和 se 版本破解思路相同，破解工具通用）：

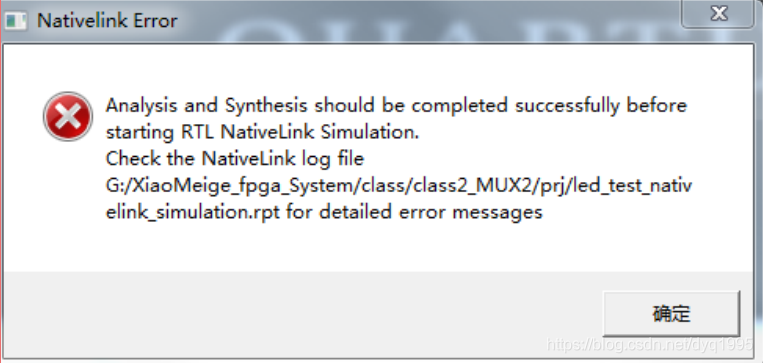

6、Analysis and Synthesis should be completed



问题原因是仿真前没有在 Quartus II 中执行一次分析和综合。只要仿真前需要在 Quartus II 中执行一次分析和综合。

至此，基本的问题就介绍完毕，请大家继续关注！！！
