Time Gen使用-------------绘制时序电路波形

一、软件安装

软件介绍：

         TimeGen可以用于绘画数字电路时序信号波形，在IC设计，硬件设计领域使用较多。使用“状态图（visio绘制）+时序图（ TimeGen绘制）”组合，快速定义模块功能，提高设计效率。

链接：https://pan.baidu.com/s/1f3Mvz8U5_i03xJjrAupGCw
提取码：aq4w
二、软件用途

1.TimeGen可以将绘制波形以图片的方式保存下来，也可以直接复制粘贴到word中。

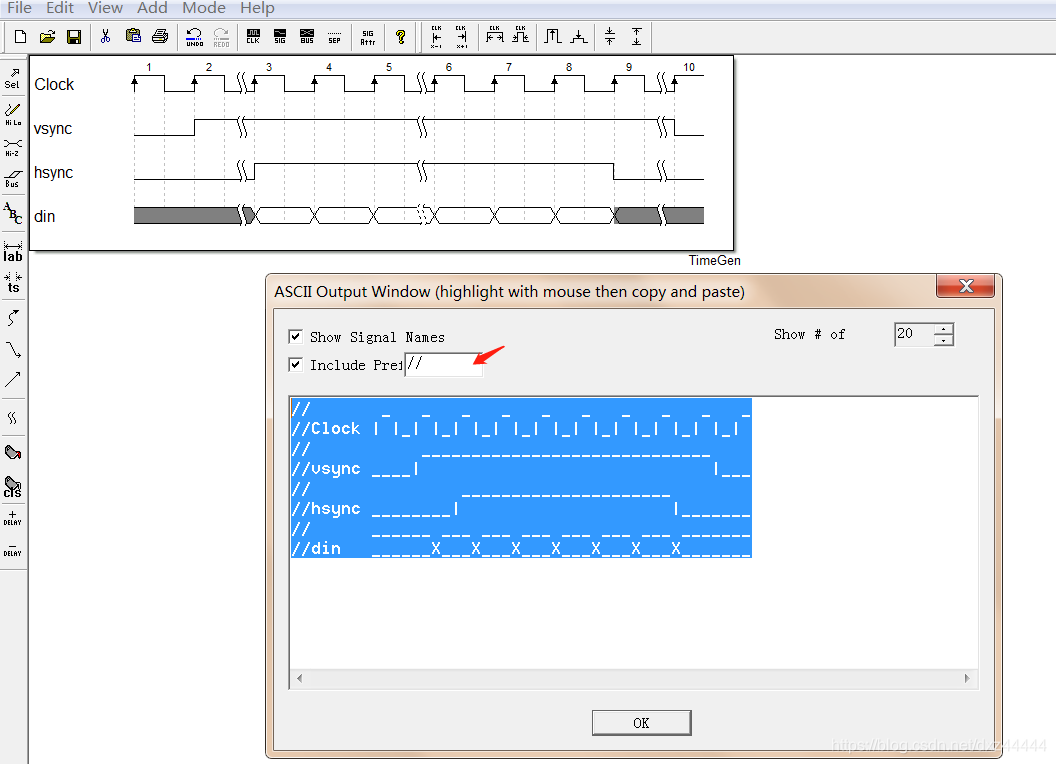

2.以ASCII码的格式复制到源代码文件中，作为注释跟随设计文件存在。依次点击File>>Export>>show ascii waveforms，然后复制，到verilog、vhdl等设计文件中粘贴即可

三、软件使用方法

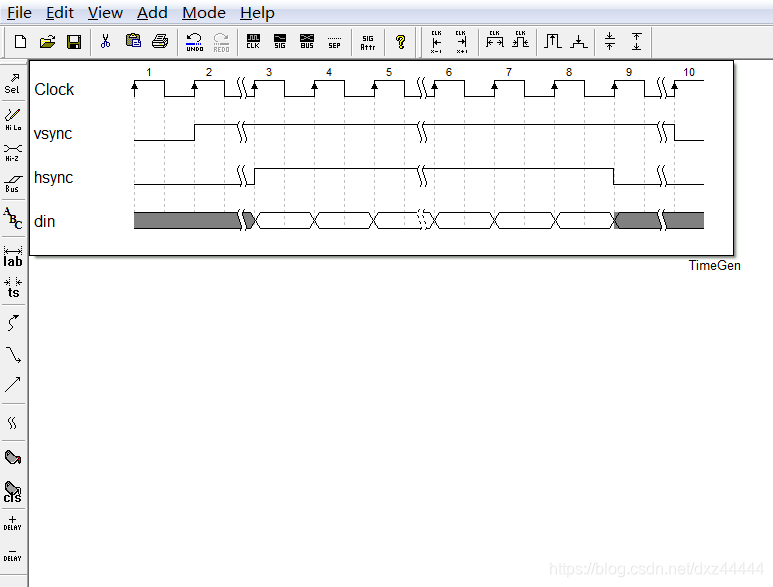

界面显示对应功能

菜单栏：文件/编辑/视图/添加/模式/帮助

1）工具栏（标号1）：

新建/打开/保存；剪切/复制/打印；撤销/返回；

时
