低功耗设计方法(2)——————系统与架构级低功耗设计

1.系统与架构级低功耗设计

  系统与架构层次的低功耗设计,可以节省70%以上的功耗。这个层次上的设计往往是由系统和架构设计人员进行的,这些人员往往是有着丰富经验的设计人员。他们制定了低功耗设计方案,由下一级的设计人员(比如做前端设计、做Flow的人员)进行具体实现。下面就来介绍一下在系统架构方面,可以从哪些方面进行低功耗设计,由于我只是只菜鸟,因此这些内容只是我在前人的经验中进行总结学习的笔记,仅供参考。

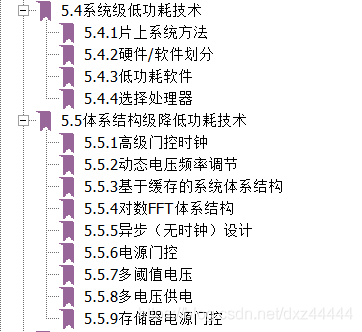

  (1)多电压设计技术(Multi-VDD)

①多电压设计技术介绍

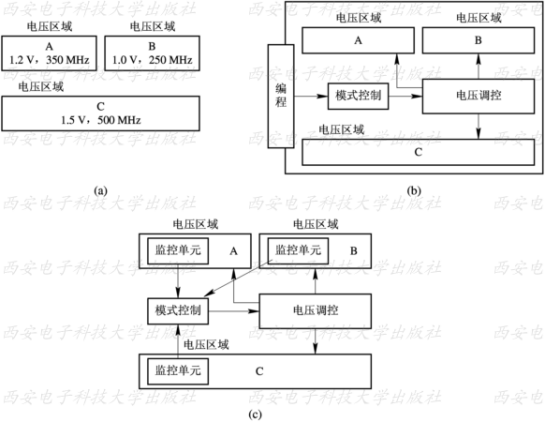

从前面的功耗方程中,我们可以知道,电压与功耗有着密切的联系。因此功耗的降低可以考虑使用低一点的电压。多电压设计技术有三种方式:





A:各电压区域有固定的电压,如上图(a)所示 ;

B:各电压区域具有固定的多个电压,由软件决定选择哪一个电压,如上图(b)所示;

C:自适应的方式,各电压域具有可变的,由软件决定选择哪一个电压,如上图(c)所示。

A是固定分配的电压;而B和C为动态电压管理,涉及到软硬件协同设计,这里我们放到后面进行介绍。这里主要是从整体上进行介绍多电压设计技术及其要求,然后给出A方式的一个例子以及一个多电压低功耗设计的脚本示例。

②多电压综合库及电压模式控制单元

  无论是哪一种低电压设计方式,都需要综合库的支出。这低功耗设计的综合库中,需要包含同一个单元在不同电压下的描述。此外综合库还要多电压设计的特殊单元,这些单元主要是:

  ·电平转换器(level shifter):把高(低)电压区域的信号转换到
