Mixly按键控制LED灯

实验目的及要求
  • button开关led。
实验原理与内容
  • 实现米思齐按键控制LED。
实验软硬件环境
  • 硬件:Arduino、LED
  • 软件:MixlyIDE
实验过程
  • 连线,编程:

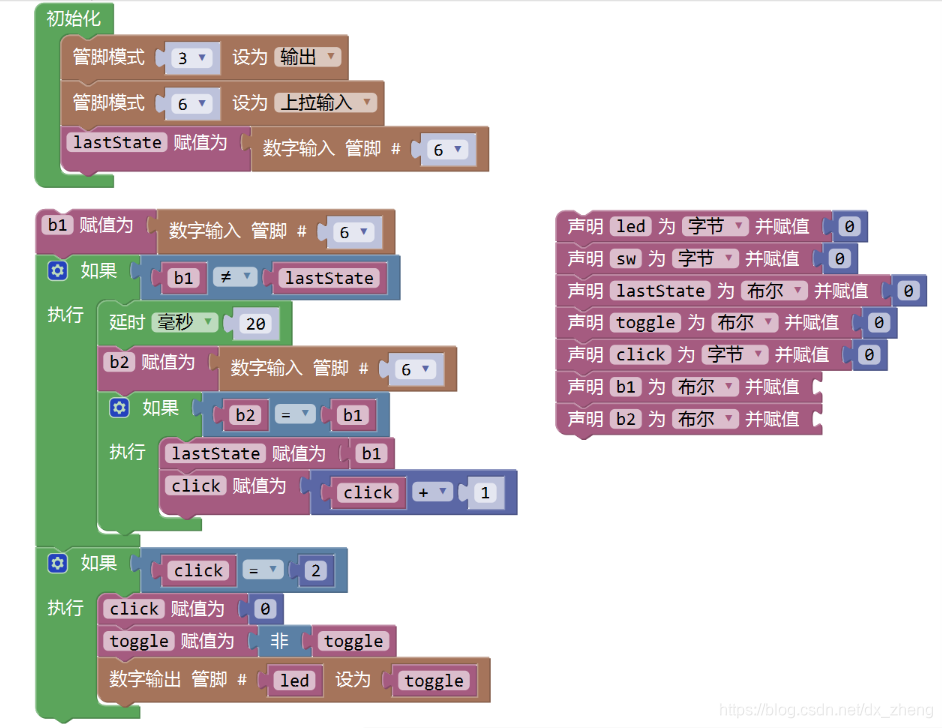

  • 图形化编程:
    在这里插入图片描述
    代码编程:
volatile boolean b1;
volatile boolean b2;
volatile byte click;     //按按钮的次数
volatile boolean lastState;  //led灯的状态
volatile byte led;
volatile byte sw;
volatile boolean toggle;  //输出给led的信号
void setup(){
pinMode(3, OUTPUT);
pinMode(6, INPUT_PULLUP);
lastState = digitalRead(6);
  led= 0;
  sw= 0;
lastState = 0;
toggle = 0;
click = 0;
  b1= 0;
  b2= 0;
}
void loop(){
  b1= digitalRead(6);
  if(b1 != lastState) {
delay(20);   //去震动
b2 = digitalRead(6);
if (b2 == b1) {
    lastState = b1;  //存储开关的状态
     click = click + 1;  //按按钮的次数加1
    }
  }
  if(click == 2) {
click = 0;
toggle = !toggle;
pinMode(led, OUTPUT);
digitalWrite(led,toggle);
  }
}
### 如何在Mixly中使用薄膜按键进行编程 #### 实验目的 通过此实验可以了解薄膜按键的工作原理以及其在Arduino中的应用方式。该实验旨在帮助理解如何读取外部输入信号并据此执行特定操作。 #### 所需材料 - Arduino开发板一块 - 薄膜按键若干 - 面包板及连接线 #### 编程环境配置 确保已安装好最新版本的Mixly软件,并正确设置了Arduino开发板型号及其对应的端口号[^1]。 #### 接线图说明 将薄膜按键的一侧引脚接入GND,另一侧依次接到数字接口D2-D5上。这样当按下某个键时会形成闭合电路从而改变相应管脚的状态,进而被程序检测到触发事件处理函数[^2]。 #### Mixly编程实例 以下是具体的图形化编程实现过程: 1. **初始化部分** 创建变量用于存储当前状态和上次状态以便对比判断是否有变化发生。 ```scratch set lastState to 0 set currentState to 0 ``` 2. **主循环逻辑** 不断轮询各个按键的状态,一旦发现有变动则更新`currentState`值;如果新旧两个数值不同,则表示发生了点击动作,此时可以根据实际需求编写响应措施。 ```scratch forever { set currentState to digitalRead(D2) if (lastState != currentState){ if(currentState == HIGH){ // Do something when button pressed. } wait(50ms) // Debounce delay set lastState to currentState } } ``` 上述代码片段展示了针对单一按键的操作流程,对于多按键情况只需复制相同结构并对涉及IO编号做适当调整即可满足需求。 3. **功能拓展建议** 考虑到用户体验优化方面的要求,在原有基础上还可以加入LED指示来直观显示工作模式切换状况;或者引入计数器统计累计按压次数等附加特性提升趣味性和实用性。
