前言
ESP8266是一款串口WiFi模块,内部集成MCU能实现单片机之间串口同信;这款模块简单易学,体积小,便于嵌入式开发。
ESP8266的编程方式可以用官方的SDK编写，也可以用Arduino编写。各有各自的优点。如需查看Arduino搭建8266的开发环境可前往Arduino搭建ESP8266开发环境
首先我们前前往安信可8266系列模组专题：安信可
在这里插入图片描述
在这里有许多ESP8266的资料以及固件包：

同时提供了SDK开发环境搭建的资料，本次是使用Win10平台SDK NONOS 3.0对ESP8266对mcu进行二次开发！

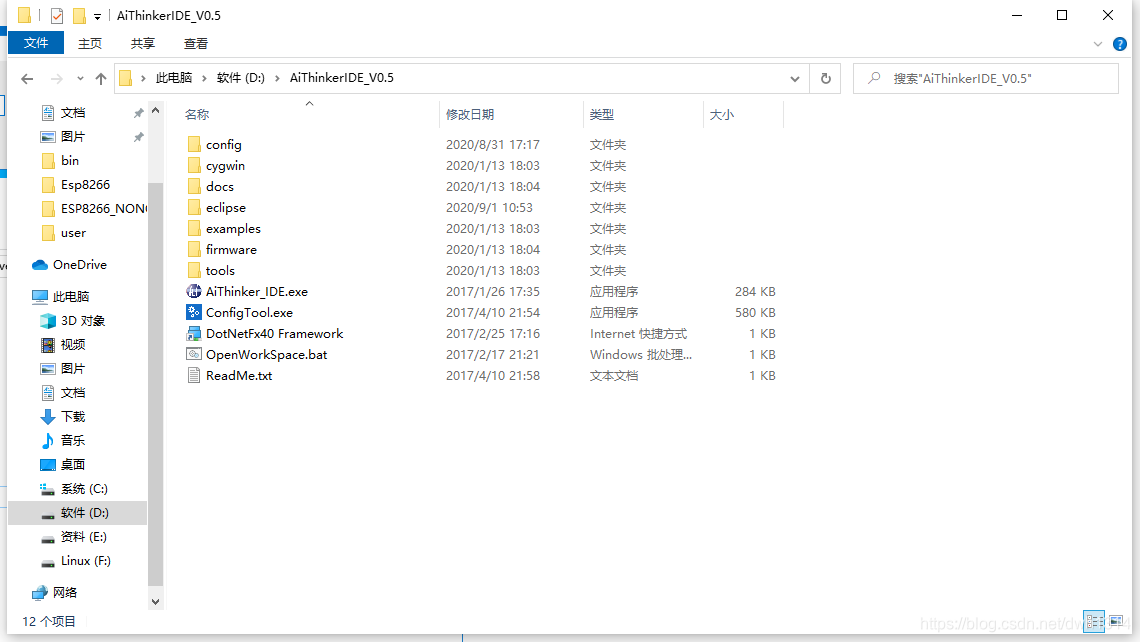

下载好安信可提供的AiThinkerIDE_V0.5后解压到自己的安装位置，我这里安装到D盘。

在这里插入图片描述
解压出来后我们对软件的环境进行配置！
双击ConfigTool.exe

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200901140147814.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2R3aDEzMTQ=,size_16,color_FFFFFF,t_70#pic_center

环境配置好之后我们打开AiThinker_IDE软件

打开后界面如图所示！

下面我们开始移植一个DEMO

首先我们需要提前下载好SDK

在安信可里面有gitee的仓库可前往下载，或者通过我提供的连接下载：https://gitee.com/xuhongv/ESP8266_NONOS_SDK
在这里插入图片描述
SDK目录如图所示
下面我们开始移植

新建一个工程的文件夹把所有文件复制过来！

我们把以IOT_Demo为例将IoT_Demo里面的文件全部复制到driver_lib下

并且覆盖掉之前的文件。

在这里插入图片描述

接下来我们可以删除掉一些不需要的东西
third_party、examples这两个目录可以删掉了
third_party是一些第三方提供的库，我们本次例程没有用到，先删掉，examples是一些Demo我们也不需要。
在这里插入图片描述
下面我们打开该工程,选择Import导入工程

选择Makefile工程

点击Browse选择刚才移植好的工程然后按照下面选好

最后导入如图所示。

编译导入的工程
在编译之前我们需要clean project

然后我们编译项目，我们会发现报错了！
在这里插入图片描述

user_main.c:38:2: error: #error "The flash map is not supported"
 #error "The flash map is not supported"
  ^
DEPEND: xt-xcc -M -Os -g -Wpointer-arith -Wundef -Wl,-EL -fno-inline-functions -nostdlib -mlongcalls -mtext-section-literals -ffunction-sections -fdata-sections -fno-builtin-printf -fno-guess-branch-probability -freorder-blocks-and-partition -fno-cse-follow-jumps -DICACHE_FLASH -DSPI_FLASH_SIZE_MAP=0 -I include -I ./ -I ../../include/ets -I ../include -I ../../include -I ../../include/eagle -I ../../driver_lib/include user_json.c
DEPEND: xt-xcc -M -Os -g -Wpointer-arith -Wundef -Wl,-EL -fno-inline-functions -nostdlib -mlongcalls -mtext-section-literals -ffunction-sections -fdata-sections -fno-builtin-printf -fno-guess-branch-probability -freorder-blocks-and-partition -fno-cse-follow-jumps -DICACHE_FLASH -DSPI_FLASH_SIZE_MAP=0 -I include -I ./ -I ../../include/ets -I ../include -I ../../include -I ../../include/eagle -I ../../driver_lib/include user_light_adj.c
DEPEND: xt-xcc -M -Os -g -Wpointer-arith -Wundef -Wl,-EL -fno-inline-functions -nostdlib -mlongcalls -mtext-section-literals -ffunction-sections -fdata-sections -fno-builtin-printf -fno-guess-branch-probability -freorder-blocks-and-partition -fno-cse-follow-jumps -DICACHE_FLASH -DSPI_FLASH_SIZE_MAP=0 -I include -I ./ -I ../../include/ets -I ../include -I ../../include -I ../../include/eagle -I ../../driver_lib/include user_webserver.c
DEPEND: xt-xcc -M -Os -g -Wpointer-arith -Wundef -Wl,-EL -fno-inline-functions -nostdlib -mlongcalls -mtext-section-literals -ffunction-sections -fdata-sections -fno-builtin-printf -fno-guess-branch-probability -freorder-blocks-and-partition -fno-cse-follow-jumps -DICACHE_FLASH -DSPI_FLASH_SIZE_MAP=0 -I include -I ./ -I ../../include/ets -I ../include -I ../../include -I ../../include/eagle -I ../../driver_lib/include user_esp_platform_timer.c
DEPEND: xt-xcc -M -Os -g -Wpointer-arith -Wundef -Wl,-EL -fno-inline-functions -nostdlib -mlongcalls -mtext-section-literals -ffunction-sections -fdata-sections -fno-builtin-printf -fno-guess-branch-probability -freorder-blocks-and-partition -fno-cse-follow-jumps -DICACHE_FLASH -DSPI_FLASH_SIZE_MAP=0 -I include -I ./ -I ../../include/ets -I ../include -I ../../include -I ../../include/eagle -I ../../driver_lib/include user_main.c
user_main.c:38:2: error: #error "The flash map is not supported"
 #error "The flash map is not supported"
  ^

这时候我们需要修改顶层Makefile里面的第25行左右。

在这里插入图片描述

将SPI_SIZE_MAP?=0修改为

SPI_SIZE_MAP?=4

最后记得保存
然后clean project 再编译工程

在这里插入图片描述
当控制台出现上图所示内容表示编译成功。

下面我们点亮Esp8266板载上的LED,同时串口打印出SDK版本。
我们打开driver_lib>user>user_main.c文件
找到这个函数，将其清空，开始写我们的程序
在这里插入图片描述

修改成如下：

/**
 * 延时函数
 */
void ICACHE_FLASH_ATTR delay_ms(u32 C_time)
{	for(;C_time>0;C_time--)
		os_delay_us(1000);
}

void ICACHE_FLASH_ATTR
user_init(void)
{
	u8 F_LED = 0 ;		// LED状态标志位

	uart_init(115200,115200);	// 初始化串口波特率
	os_delay_us(10000);			// 等待串口稳定
	os_printf("\t MY DEMO PROJECT\r\n");
	os_printf("\t SDK version:\t%s", system_get_sdk_version());

	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO2_U,	FUNC_GPIO2);	// GPIO2设为IO口

	//--------------------------------------------------------------------------
	GPIO_OUTPUT_SET(GPIO_ID_PIN(2),1);			// IO2 = 1(高电平)

	while(1)
	{
		system_soft_wdt_feed();					// 喂狗，防止复位

		F_LED = !F_LED;							// LED状态值翻转

		GPIO_OUTPUT_SET(GPIO_ID_PIN(2),F_LED);	// 设置LED(IO2)输出值

		delay_ms(500);							// 延时500Ms
	}

}
