1.认识NES文件格式

偏移0－3 字符串“NES^Z”用来识别.NES 文件
偏移4 16kB ROM 的数目
偏移5 8kB VROM 的数目

（摘自《任天堂产品系统文件》）

NES文件的前16个字节是文件头，前4个字节是NES^Z,文件标识。第5个字节是16K ROM的数量，第6个字节是8K VROM的数目。

ROM文件格式具体是这样：16字节（文件头）+16K x N（程序主体） + 8K x N（VROM），这就是一个完整的NES格式的ROM文件。其中8K VROM是点阵格式的字模文件，就是游戏中画面的最小元素，如果你了解点阵格式的话，你知道A的点阵大约是

00010000 一个字节
00202000 一个字节
03000300 一个字节
20000020 一个字节
11111110 一个字节
20000020 一个字节
30000030 一个字节

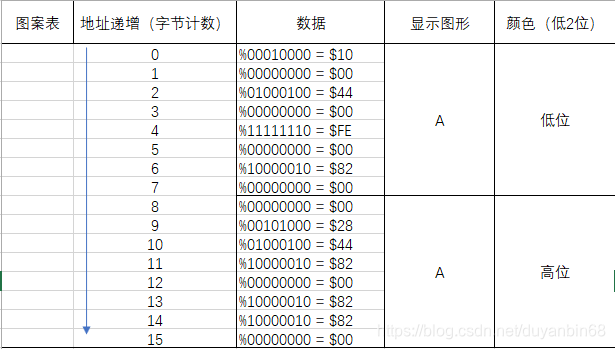

如果只是黑白点阵格式，图中的2和3，只能是1，因为2进制只有0和1，且每行一个字节，那么8个字节可以表示一个字母。任天堂使用2个点阵来表示一个点阵，其中前一个点阵（8字节）表示颜色的bit0位，后一个点阵（8字节）表示颜色的bit1位。

那么上图就是把2个点阵叠加在一起。

知道了这些内容后，我们写一个读取VROM的程序。

先读取rom文件到buf中，这里我把文件指针直接移动到了字模处

liCurrentPosition.LowPart = neshreader->romnum * 16 * 1024;

SetFilePointerEx(hFile, liCurrentPosition,&liCurrentPosition,FILE_BEGIN);

ReadFile(hFile,(LPVOID)buf,8 * 1024,&readsize,NULL);

然后就是画单个字模图形函数。

根据上图来绘制单个字模。

void Draw_Tile(int x,int y,unsigned char * p,unsigned char index,unsigned char high2bit,char flip,int type)

{

int i,j,c = 0,d;

unsigned char a,b,a1,b1;

//绘制图案

for (j =0;j < 8;j++)

{

//存储8*8图案一共需要16个字节，

a1 = *p; //指向上图的地址0

b1 = *(p+8); //指向上图的地址8

for (i = 0;i < 8; i++)

{
//从左至由绘制点
a = (a1 >> (7 - i) << 1 ) & 2; //a值=a1右移后再左移一位

b = (b1 >> (7 - i)) & 1;

//颜色索引，a和b组成低2位 (a or b)

d = (unsigned char)(a | b);
//如果低2位是1，2，3分别绘制不同的颜色
if(d == 1 ){

    draw_window_point(x * 8 + i,y * 8 + j,RGB(0,0,255),(UINT *)color,256);

}else if(d == 2){

    draw_window_point(x * 8 + i,y * 8 + j,RGB(0,255,255),(UINT *)color,256);

}else if(d == 3){

    draw_window_point(x * 8 +  i,y * 8 +  j,RGB(255,255,255),(UINT *)color,256);

        }

    }

    p++;

    }

}
--------------------

绘制所有图形

void drawchr(void * buf)

{

int i,j,x,y,c = 0,d;

unsigned char a,b,a1,b1;

//分配内存地址

pScreenMem =(unsigned char *) malloc(256*128*4);
//创建dib位图

CreateScreen(m_hWnd);
//得到图案表首地址
unsigned char * p = (unsigned char * )buf;
//绘制16行
for (y = 0; y < 16;y++){
//每行绘制32个块
    for(x = 0; x < 32; x++){

        Draw_Tile(x,y,p,0,0,0,0);

        p += 16;

        }

}
    //得到窗口句柄
    HDC hDc = ::GetDC(m_hWnd);
    //开始显示图形
    LoadFrame(color,hDc);

}
---------------------

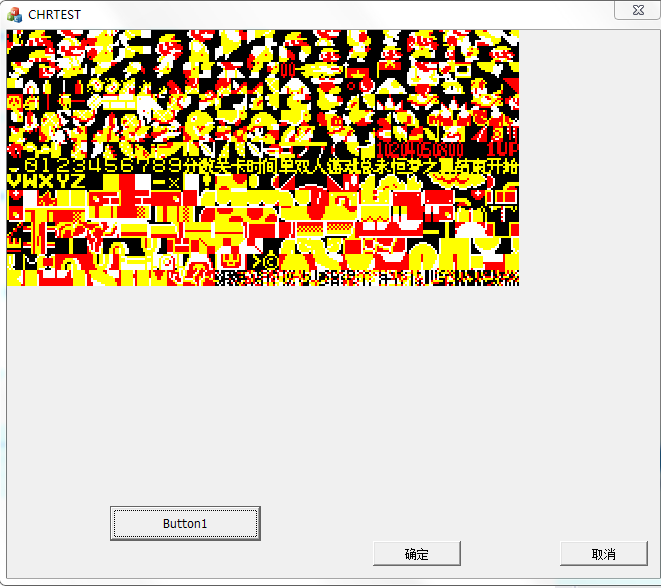

附图一张，接下来我们就可以绘制整个命名表了，接着就是精灵的绘制，我们还要模拟CPU，并在vblank中不断的绘制图形，形成游戏画面了。Demo程序地址如下
