组网需求

某公司在网络边界处部署了DeviceA作为接入网关，内网还部署了Web服务器和FTP服务器为内网用户（以PC D为例）提供FTP服务和WWW服务。由于IP地址资源有限，该公司只有一个可用的公网IP地址1.1.1.1，部署在DeviceA的公网接口上。为了防止内部服务器受内网用户的攻击，公司希望在DeviceA上配置NAT功能（NAT Server+源NAT），使内网用户必须使用公网接口的IP地址才能访问内部FTP/Web服务器和Internet。网络环境如图2-11所示，其中Router是ISP提供的网关。

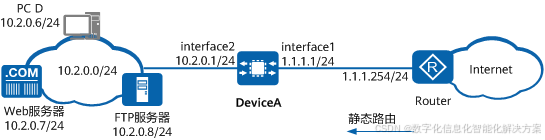

图2-11 配置NAT Server+源NAT策略组网图

本图中interface1和interface2分别代表10GE0/0/1和10GE0/0/2。

项目	数据	说明
10GE0/0/1	IP地址：1.1.1.1/24	实际配置时需要按照ISP的要求进行配置。
10GE0/0/2	IP地址：10.2.0.1/24	内网服务器需要将10.2.0.1配置为默认网关。
NAT Server	名称：policy_web 公网地址：1.1.1.1 私网地址：10.2.0.7 公网端口：8080 私网端口：80	通过该映射，内网用户能够访问1.1.1.1，且端口号为8080的流量能够送给内网的Web服务器。 Web服务器的私网地址为10.2.0.7，私网端口号为80。
NAT Server	名称：policy_ftp 公网地址：1.1.1.1 私网地址：10.2.0.8 公网端口：21 私网端口：21	通过该映射，内网用户能够访问1.1.1.1，且端口号为21的流量能够送给内网的FTP服务器。 FTP服务器的私网地址为10.2.0.8，私网端口号为21。
源NAT策略	名称：policy_nat1 允许访问公网地址的私网地址：10.2.0.6	-
缺省路由	目的地址：0.0.0.0 下一跳：1.1.1.254	为了使私网流量可以正常转发至ISP的路由器，可以在DeviceA上配置去往Internet的缺省路由。

配置思路

配置接口IP地址，完成网络基本参数配置。
配置NAT Server功能，创建两条静态映射，分别映射内网Web服务器和FTP服务器。
配置源NAT策略使PC D可以访问服务器的公网地址。
在DeviceA上配置缺省路由，使私网流量可以正常转发至ISP的路由器。
在Router上配置到服务器映射的公网地址的静态路由。

操作步骤

配置接口IP地址，完成网络基本参数配置。

# 配置接口10GE0/0/1的IP地址，并开启NAT功能。

<HUAWEI> system-view
[HUAWEI] sysname DeviceA
[DeviceA] interface 10ge 0/0/1
[DeviceA-10GE0/0/1] ip address 1.1.1.1 24
[DeviceA-10GE0/0/1] nat enable
[DeviceA-10GE0/0/1] quit

# 配置接口10GE0/0/2的IP地址，并开启NAT功能。

[DeviceA] interface 10ge 0/0/2
[DeviceA-10GE0/0/2] ip address 10.2.0.1 24
[DeviceA-10GE0/0/2] nat enable
[DeviceA-10GE0/0/2] quit

配置源NAT策略。

[DeviceA] nat-policy
[DeviceA-policy-nat] rule name policy_nat1
[DeviceA-policy-nat-rule-policy_nat1] source-address 10.2.0.6 32
[DeviceA-policy-nat-rule-policy_nat1] action source-nat easy-ip
[DeviceA-policy-nat-rule-policy_nat1] quit
[DeviceA-policy-nat] quit

配置NAT Server功能，创建两条静态映射，分别映射内网Web服务器和FTP服务器。

[DeviceA] nat server policy_web protocol tcp global 1.1.1.1 8080 inside 10.2.0.7 www no-reverse route
[DeviceA] nat server policy_ftp protocol tcp global 1.1.1.1 ftp inside 10.2.0.8 ftp no-reverse route

开启FTP协议的NAT ALG功能。
```
[DeviceA] firewall detect ftp
```
配置缺省路由，使私网流量可以正常转发至ISP的路由器。
```
[DeviceA] ip route-static 0.0.0.0 0.0.0.0 1.1.1.254
```
在Router上配置到服务器映射的公网地址的静态路由，下一跳为1.1.1.1，使得去服务器的流量能够送往DeviceA。

通常需要联系ISP的网络管理员来配置此静态路由。

检查配置结果

私网用户可以访问内网服务器。

当私网用户访问内网服务器时，查询目的地址为内网服务器的公网地址的表项和源地址为内网PC的私网地址的表项，查看本次NAT转换的信息。存在该表项，且NAT转换后的目的IP地址为服务器私网地址、源IP地址为地址池中地址，表示NAT策略配置成功。

<HUAWEI> display session all verbose
  Session Table Information:
    Protocol          : 6(TCP)
    SrcAddr  Port Vpn : 10.2.0.6 2474
    DestAddr Port Vpn : 1.1.1.1 8080
    Time To Live      : 60s
    NAT Info
      New SrcAddr     : 10.2.0.1
      New SrcPort     : 2674
      New DestAddr    : 10.2.0.7
      New DestPort    : 80

  Total : 1

配置脚本

#
 sysname DeviceA
#
 nat server policy_web protocol tcp global 1.1.1.1 8080 inside 10.2.0.7 www no-reverse route
 nat server policy_ftp protocol tcp global 1.1.1.1 ftp inside 10.2.0.8 ftp no-reverse route
#
interface 10GE0/0/1
 ip address 1.1.1.1 255.255.255.0
 nat enable
#
interface 10GE0/0/2
 ip address 10.2.0.1 255.255.255.0
 nat enable
#
firewall detect ftp
#
 ip route-static 0.0.0.0 0.0.0.0 1.1.1.254
#
nat-policy
  rule name policy_nat1
    source-address 10.2.0.6 32
    action source-nat easy-ip
#
return
