网络原理之使用BGP属性(MED等属性)进行路由选路

---

前言

 我在前一篇博客的 【2.2.2 实验二】中使用BGP实现了两个AS之间 的通信，但是为什么 AR1的路由表中访问AR5 不走AR3，确走的AR2 ？（原因是因为对于等价路由 2.2.2.2 的地址 比 3.3.3.3 小，所以优先级高）


 那么能不能通过手动配置来控制走哪一条路呢？本篇博客将对这些属性进行学习。

一、BGP选路

1.1 BGP路由表

 了解路由表与BGP路由表的关系：

• 当BGP设备学习到去往同一个目的网络的多条BGP路由(路径)时，设备将这些路由都装载到BGP路由表，并在这些条目中进行路由优选，最终决策出最优(Best )的路由，将该BGP路由加载到全局路由表中，作为数据转发的依据。
• 当存在多路径时，BGP只会将其选择出来的最优路由通告给其他对等体。
• BGP定义了一系列路由优选规则，从而使得设备能够在多条路由中选择出最优的路由。BGP在选择路由时严格按照先后顺序比较路由的属性，如果通过当前的属性就可以选出最优路由，BGP将不再进行后面的比较。

查看BGP路由表命令：
display bgp routing-table

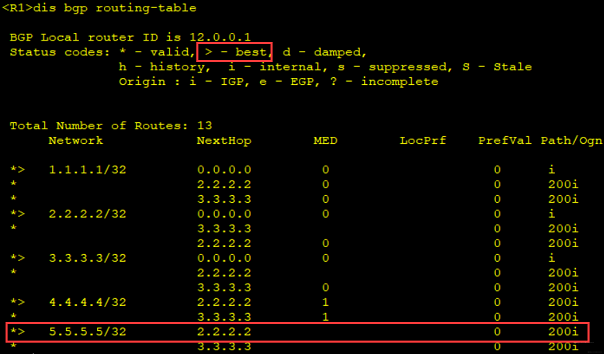

 R1 执行 查看BGP路由表命令：

 红框中的大于号表示 R1 1.1.1.1 到 5.5.5.5的最佳路径是 2.2.2.2。

---

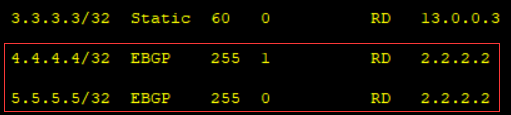

 路由器的路由表 与 BGP路由表之间的关系：

• BGP路由表中存的是所有有可能有效的路由，像图中的 2.2.2.2 3.3.3.3。
• 最终路由器会选择一条最佳的路由，放到路由器的路由表当中，如 2.2.2.2，最终路由转发是从这张表中取的。


1.2 BGP选路规则

 BGP路由优选规则也被称为BGP选路规则，不同厂商的设备在BGP选路上存在细微差异。

1. 如果此路由的下一跳不可达，忽略此路由；
2. Preferred-Value 值 数值越高越优先，华为私有属性，仅本地有意义；
3. Local-Preference值最高的路由优先；
4. 聚合路由（路由汇总后的路由）优先于非聚合路由；
5. 本地手动聚合路由的优先级高于本地自动聚合的路由；
6. 本地通过Network命令引入的路由的优先级高于本地通过 Import-route命令引入的路由；（Network 和 Import-route 都是BGP宣告路由的方式）
7. AS-Path 的长度最短的路径优先；
8. 比较Origin属性，IGP优于EGP，EGP优于Incomplete；
9. 选择MED较小的路由；
10. EBGP路由优于IBGP路由；
11. BGP优先选择到BGP下一跳的IGP度量值最低的路径；

 当以上全部相同，则为等价路由，可以负载分担（注意:AS_Path必须一致，当负载分担时，以下3条原则无效)

12. 比较Cluster_list长度，短者优先；
13. 比较Originator_ID（如果没有Originator_ID，则用Router_ID比较)，选择数值较小的路径；
14. 比较对等体的IP地址，选择IP地址数值最小的路径。（也就是前言中，为什么走的是 2.2.2.2 的原因）

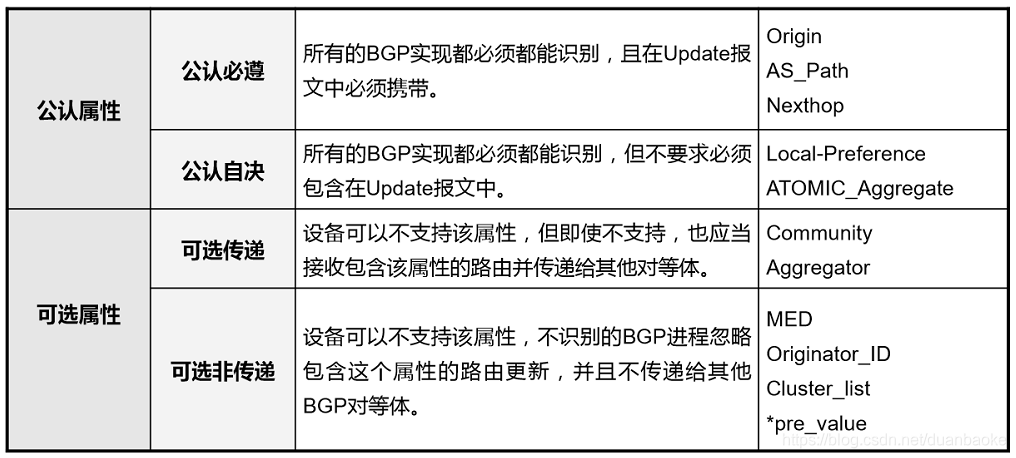

1.3 路径属性

---

二、BGP选路三大属性及实验

 都是根据比较值/长度大小来选路的。

 选路常用命令：

display bgp peer #查看bgp的对等信息Established为成功建立
display bgp routing-table #查看bgp的路由表信息

[R3] route-policy lop permit node 10  #创建名为lop的路由策略

<R3>reset bgp all  #重启BGP，需要在用户模式
<R3>refresh bgp all #软复位，需要在用户模式
<R3>refresh bgp all import/export  #软复位，需要在用户模式

2.1 根据Local-Preference控制选路

介绍

Local-Prefernce属性介绍：

• 优先级值越大越优先；
• Local-Preference 为公认自由属性，用于告诉AS中的路由器，哪条路径是离开AS的首选路径；
• Local-Preference 属性只能在 IBGP对等体间传递，而不能在 EBGP对等体间传递，如果在 EBGP对等体间收到的路由的路径属性中携带了 Local-Preference，则会触发 Notifacation报文，造成会话中断；
• 但是可以在AS边界路由器上使用 Import 入站方向 / export 出站方向 的策略来修改 Local-Preference属性值。也就是在收到路由之后，在本地为路由赋予 Local-Preference。

【Local-Prefernce策略命令】
