本文介绍了动态路由的概念，重点讲解了RIP路由协议的原理，包括更新机制、度量值、环路避免策略，并通过实验展示了RIP的基础配置和实际效果，证明了动态路由在复杂网络中的有效性。

前言

静态配置路由虽然精确性高，但是在面对复杂的网络时，手动配置起来复杂又容易出错。我们可以使用动态路由配置，让路由器自动学习将IP信息添加到路由表中。

一、动态路由

1.1 动态路由介绍

动态路由要基于某种路由协议实现，路由协议是路由器之间用来交换信息的语言。动态路由的路由之间会相互通告自己的直连路由表，学习对方路由表中我没有的IP信息。

特点：减少了管理任务，会占用网络宽带

路由器会通过度量值来确定最优路由路径。度量值有：跳数、带宽、负载、时延、可靠性、成本。

收敛：使所有路由表都达到一致状态的过程。

按照路由执行的算法，动态路由能分成两类：

距离矢量路由协议

依据从源网络到目标网络所经过的路由器的个数（跳数）选择路由。使用这样的协议有RIP、IGRP(思科私有协议)。

链路状态路由协议：

依据从源网络到目标网络的各条路径的情况选择路由。使用这样的协议有OSPF、IS-IS。

1.2 RIP路由协议

RIP是距离-矢量路由选择协议

Routing Information Protocol,路由信息协议

RIP的基本概念：

定期更新路由表
通过邻居获取路由信息
通过广播更新
全路由表更新

RIP的度量值使用的是：跳数，最大跳数为15跳，16跳为不可达。

RIP更新时间：每隔30s发送路由更新消息，UDP使用 520端口。

RIP路由更新消息方式：发送整个路由表信息。

RIP有两种应用类型：RIP v1 和 RIP v2 ，区别如下：

RIP v1	RIP v2
有类路由协议	无类路由协议
广播更新(255.255.255.255)	组播更新(224.0.0.9)
不支持VLSM	支持VLSM
自动路由汇总，不可关闭	自动汇总可关闭, 可手工汇总
不支持不连续子网	支持不连续子网

因为
有类路由协议：不支持子网划分；
无类路由协议：支持子网划分，支持不连续的联网。
所以RIP version2 比较常用。

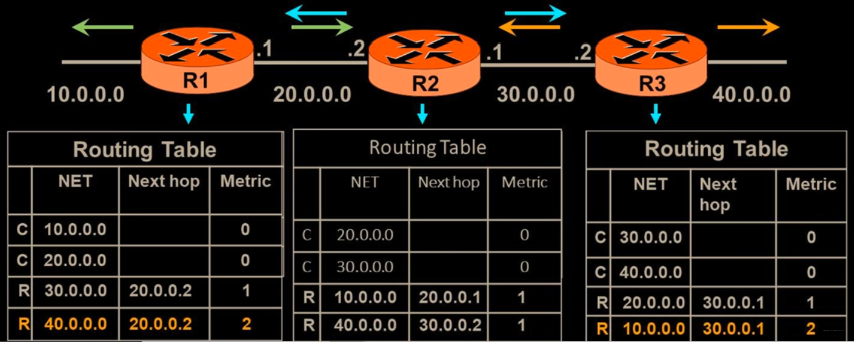

路由表形成步骤：

路由器先学习直连路由；
当更新周期30s到时，路由器会向邻居发送路由表，并进行学习；
再过30s，第二个更新周期到了，路由器会向邻居再次发送路由表，并进行学习

在这里插入图片描述

1.3 会产生的环路问题

因为路由器之间不停的相互读取对方的路由表信息，可能会导致环路的问题。动态路由通过执行 水平分割 和 毒性逆转 可以阻止路由环路的发生。

水平分隔：路由器从某个接口上学习到路由信息后，不再再将这个网段从这个接口发送出去。
这样也能减少路由更新信息占用的链路带宽资源。

毒性逆转：路由器从某个接口上接收到某个网段的路由信息之后，会将这个网段标志为不可达 再发送出去，而不是像水平分隔那样不往回发送信息了。收到此种的路由信息后，接收方路由器会立刻抛弃该路由，而不是等待其老化时间到。
这样也可以加速路由的收敛。

二、实验

2.1 RIP基础命令

[R1]rip 1  #启动RIP
[R1-rip-1]version 2 #启动版本2（缺省为版本1)
#关闭路由自动聚合（即所有路由信息都会按照IP地址分类归类)
[R1-rip-1]undo summary
#宣告主网络号，v2会携带掩码组播更新224.0.0.9，v1不携带掩码广播更新 #255.255.255.255
[R1-rip-1]network 192.168.10.0
[R1-rip-1]network 20
