ACL访问控制列表

---

一、ACL原理

1.1 ACL介绍

ACL（Access Control List 访问控制列表）是应用在路由器接口的指令列表（即规则），用来告诉路由器，哪些数据包可以接收，哪些数据包需要拒绝。

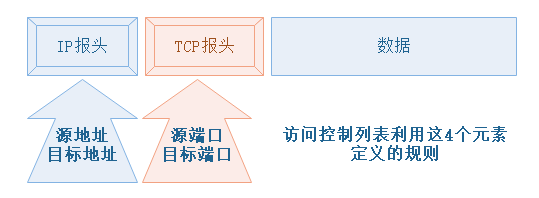

• 读取第三层（网络层）、第四层（传输层）的包头信息
• 根据预先定义好的规则对包进行过滤

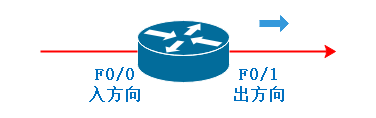

 ACL是一组规则的集合，它应用在路由器的某个接口上，且与应用到接口的方向与数据方向有关，对路由器而言，访问控制列表在接口应用的两个方向：

• 出：已经过路由器的处理，正离开路由器接口的数据包；
• 入：已到达路由器接口的数据包，将被路由器处理。


outbound 代表出方向，inbound 代表进入方向，列表应用到接口的方向与数据方向有关。

ACL的两种作用：

• 用来对数据包做访问控制（丢弃或者放行）
• 结合其他协议，用来匹配范围

ACL工作原理：
 当数据包从接口经过时，由于接口启用了ACL，此时路由器会根据匹配规则对报文进行检查，然后做出相应的处理（丢弃或放行）。

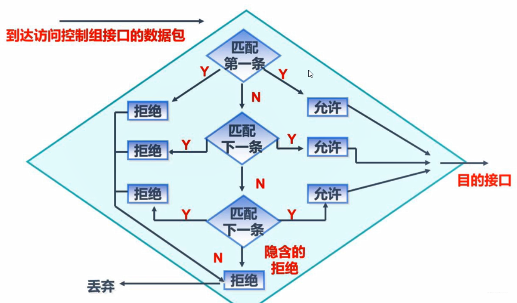

访问控制列表的处理过程（顺序检查）如下：

 由图可知：匹配规则是从上往下（从小到大）一步步进行匹配的，当匹配到相关的规则就停止，不会再往下进行匹配；当匹配到允许，就放过送往目的接口，当匹配到拒绝就丢弃。

 若所有规则都没有匹配上，则执行隐含的规则（默认规则，华为放通）。

 比如第一条规则没匹配上就往下进行第二条匹配，如果匹配上了，就处理（要么被允许，要么被拒绝），没匹配上就继续往下走，知道触发隐藏的规则为止。

–

1.2 ACL 种类

1. 基本ACL (2000 - 2999)：只能匹配 源IP地址。
2. 高级ACL (3000 - 3999)：可以匹配源IP、目标IP、源端口、目标端口 、三层和四层的协议（如 TCP、ICMP等）等。
3. 二层ACL (4000 - 4999)：根据数据包的源MAC地址、目的MAC地址、802.1q优先级、二层协议类型等二层信息制定规则。

ACL（访问控制列表）的应用原则：

• 基本ACL，尽量用在靠近目的点；
• 高级ACL，尽量用在靠近源的地方（可以保护带宽和其他资源)

ACL应用规则：
1、一个接口的同一个方向，只能调用一个ACL ；
2、一个ACL 里面可以有多个 rule 规则，按照规则ID从小到大排序，从上往下依次执行；
3、数据包一旦被某 rule 匹配，就不再继续向下匹配；
4、用来做数据包访问控制时，默认隐含放过所有（华为设备）

二、实验

2.1 ACL配置命令

  如果网段掩码为 255.255.255.0，反掩码则为 0.0.0.255。
  如果deny / permit 跟的 单个主机的IP地址，则后面可以跟 0。
  同一个ACL中的执行顺序是根据 rule 排序的，rule 5 → rule 6 → rule10。。。直到匹配上。

基本ACL配置：

#创建acl 2000
[Huawei]acl number 2000
#拒绝源地址为192.168.1.1的流量，0代表仅此一台，5是这条规则的序号（默认值为5)
[Huawei-acl-basic-2000]rule 5 deny source 192.168.1.1 0
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]ip address 192.168.2.254 24
#接口出方向调用acl，2000 outbound 代表出方向，inbound 代表进入方向
[Huawei-GigabitEthernet0/0/1]traffic-filter outbound acl 2000
[Huawei-GigabitE thernet0/0/1]undo sh

#进入acl 2001 列表
[Huawei]acl number 2001
#permit代表允许，source代表来源，掩码部分为反掩码
[Huawei-acl-basic-2001
