交换机基础与交换机命令入门

---

前言

-了解以太网帧基本结构
-理解交换机转发原理
-能完成交换机的基本配置

---

参考链接

参考 ： https://blog.youkuaiyun.com/weixin_51486343/article/details/109219242

一、数据链路层

 数据链路层主要负责网络中相邻节点之间可靠的数据通信，并进行有效的流量控制。在局域网中，数据链路层使用帧完成主机对等层之间的数据的可靠传输。

1.1 MAC地址

 计算机联网必须的硬件是安装在计算机上的网卡。通信中用来表示主机身份的地址就是在网卡上的一个硬件地址。

 MAC地址由48位二进制数组成，通常分成6段，用十六进制表示。其中前24位是生产厂商向IEEE申请的厂商编号，后24位是网络接口卡序列号。MAC地址的第8位为0时，表示该MAC地址为单播地址；为1时，表示该MAC地址为组播地址。

1.2 以太网帧的格式

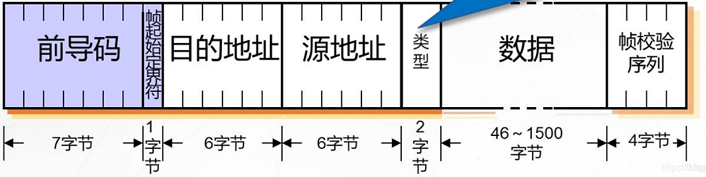

 以太网有多种帧格式，这里介绍最为常见的Ethernet II的帧格式，如下图所示，该帧包含六个域：

• 前导码（Preamble）包含八个字节。前七位是0xAA，最后一位是0xAB

• 目的地址（DA）包含六个字节。DA标识了帧的目的站点的MAC地址。DA可以是单播地址、组播地址或广播地址。

• 源地址（SA）包含六个字节。SA标识了发送帧的站点MAC地址。SA一定是单播地址（即第八位是0）

• 类型域 包含两个字节，用来标识上层协议（网络层）的类型，如0x0800是IP协议，0x0806是ARP协议。比如用Wwireshark抓包时能看到上层协议是0x0800.

• 数据域包含46~1500个字节，最少是46个字节

• 帧校验序列（FCS）包含四个字节。FCS是从DA开始到数据域结束这部分的校验和。校验和的算法是32位的循环冗余校验法。

二、以太网交换机<
