P38&40蜗牛一期--虚拟局域网VLAN(续)

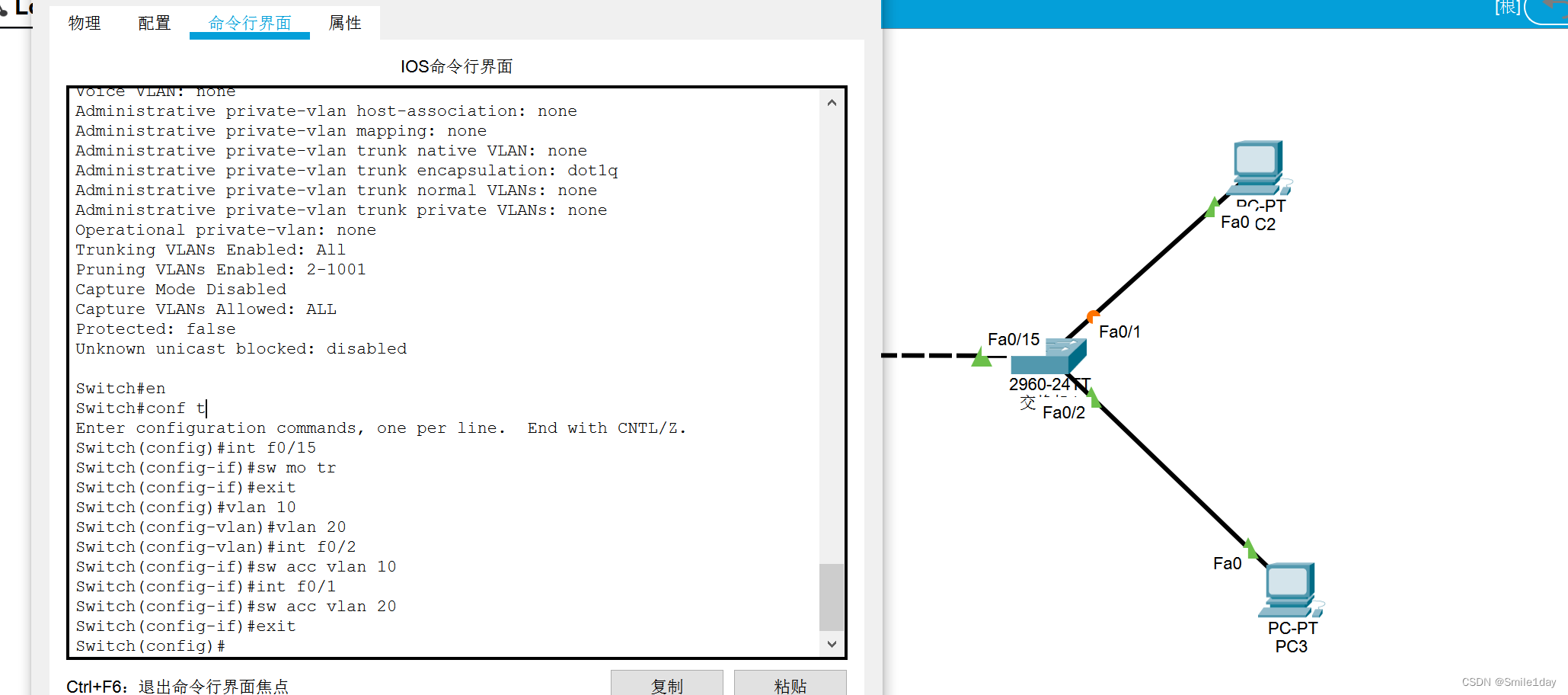

Switch(config)#int f0/15
Switch(config-if)#sw mo tr
Switch(config-if)#exit
Switch(config)#vlan 10
Switch(config-vlan)#vlan 20
Switch(config-vlan)#int f0/2
Switch(config-if)#sw acc vlan 10
Switch(config-if)#int f0/1
Switch(config-if)#sw acc vlan 20
Switch(config-if)#exit

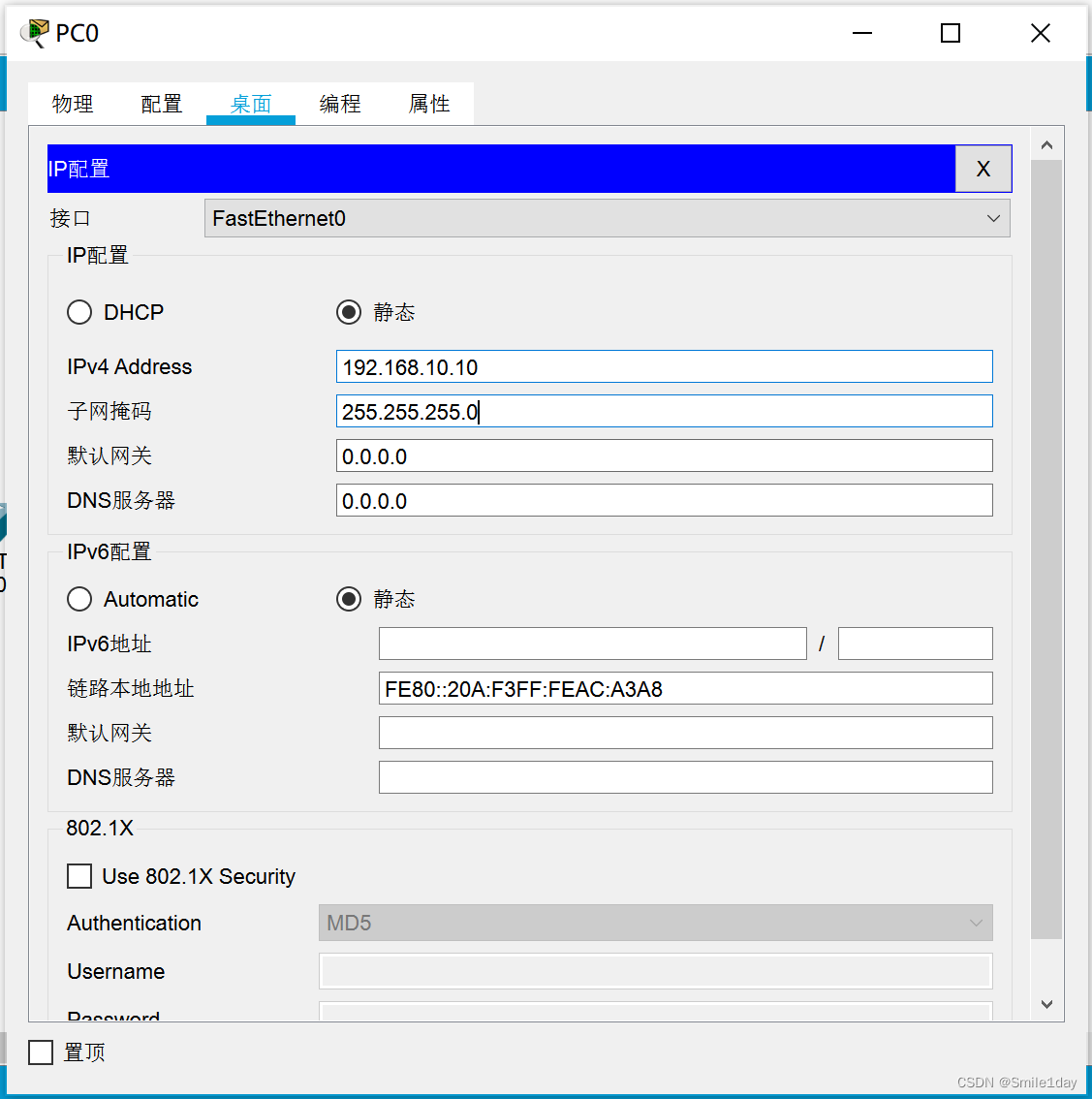

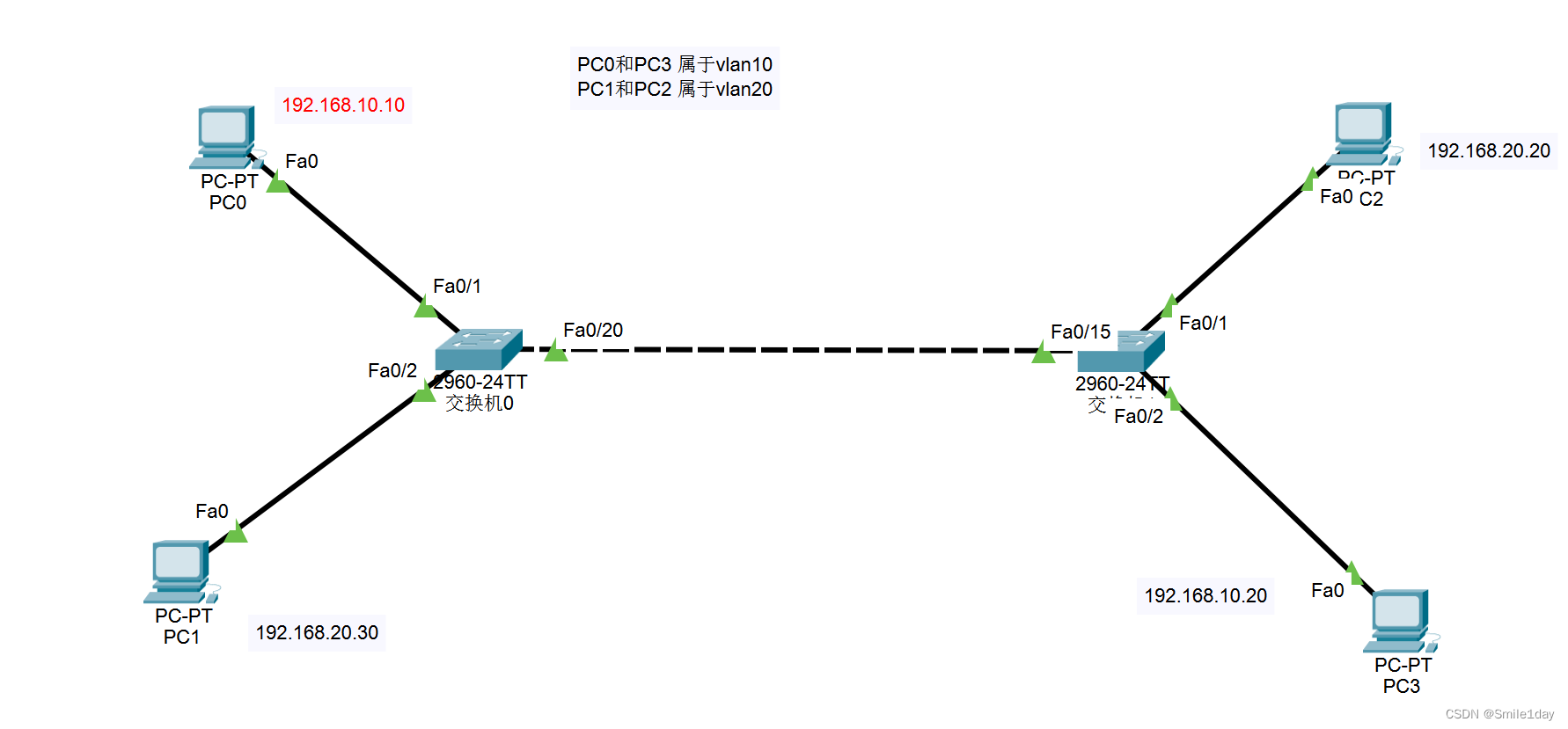

PC0 192.168.10.10没有网关

trunk封装

• 思科私有的

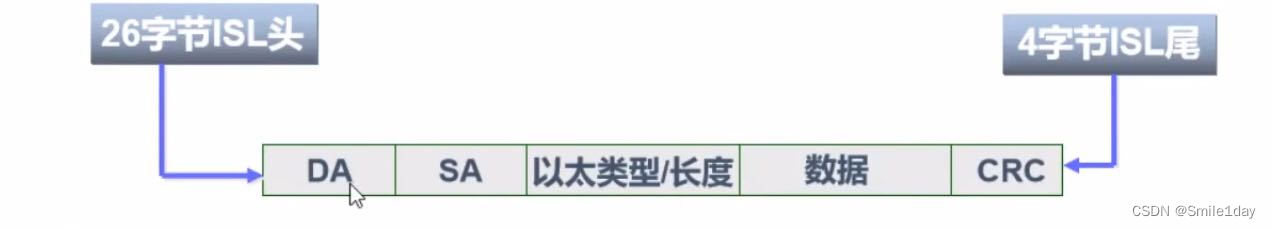

• • ISL

• 标准的帧格式

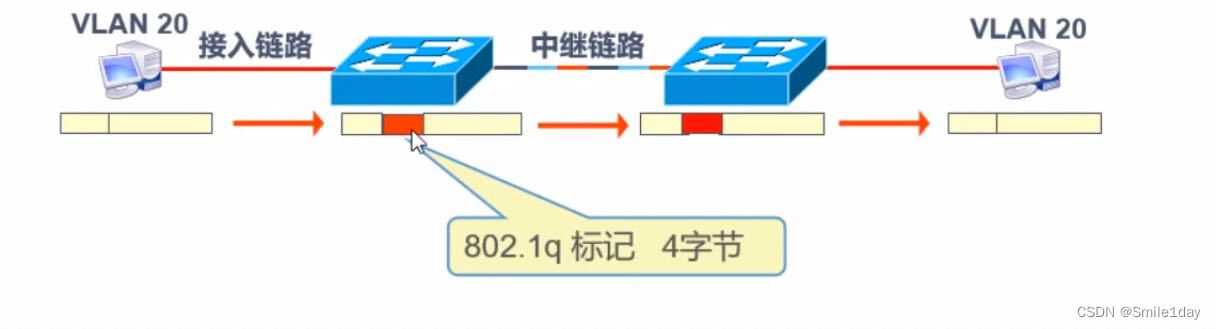

• • 802.1q（dot1q）的帧，不同厂商交换机使用的共有标准

802.3的帧，头部后边加了一个标记字段，4字节
A交换机收到来自vlan10的数据报，加上vlan10的标记，通过vlan10传输到B交换机，拆开包发现vlan10的标记，就通过确定的端口转发出去，不会从vlan20的端口转发。

如果中间还有第三个交换机
1.如果有vlan10的端口，拆开后看到标签，直接转发出去
2.如果没有，在trunk链路上，会拆开标签，看到后再加上标签，转发至下一个交换机。
