P30-33蜗牛一期--交换机

目录：
1.交换机的基本配置

一、交换机的基本配置

1.思科设备的命令行基础 2.会对交换机进行基础配置 3.会通过telnet和ssh对交换机进行远程管理

一、思科设备命令行基础

1.想要进入设备的命令行揭秘那

• 设备支持命令行
• • 取查看设备上的接口，看是否有console
• 需要有console线
• 需要超级终端软件进行连接
• • putty
• • secret CRT
• • xshell
    2.命令行基础
• 思科设备上的命令行模式
• • 用户模式：查看统计信息(一般用的很少)
• • • 用户模式 ==> 特权模式

enable
en			#简写

• • 特权模式：查看并修改设备的配置(一般以查看居多)
• • • 特权模式 ==> 全局模式

configure terminal
conf t		#简写

• • 全局模式：针对设备的整体配置参数
• • • 全局模式 ⇒ 接口模式

interface fasternet0/1
int f0/1		#简写

• • 接口模式：针对设备的接口修改配置参数

模式	符号	向下命令
用户模式	“>”	en
特权模式	“#”	conf t
全局模式	“(config)#”	int f0/1
接口模式	"(config-if)# "	向上都是exit

• • 进入对应模式都只能一级一级进入
• • 返回对应模式，一级一级返回使用"exit"，快速返回特权模式，用"end".

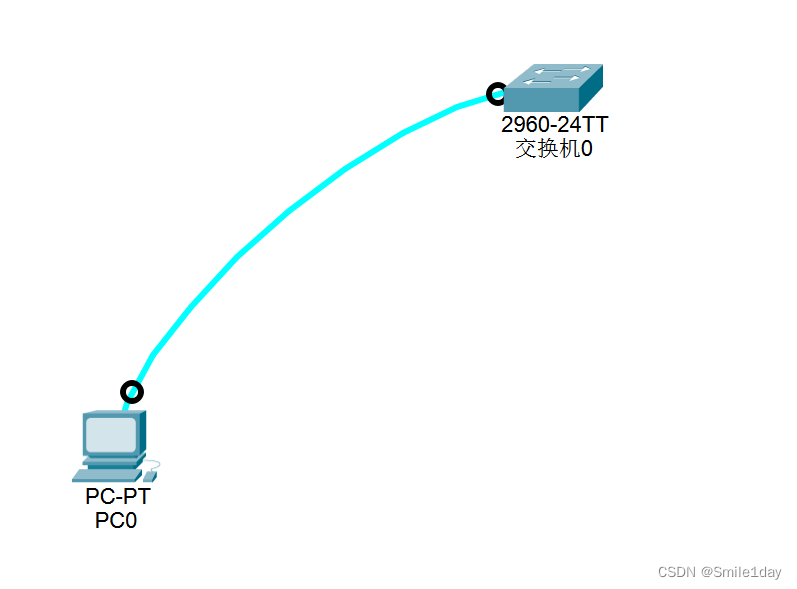

连接时，pc连接RS 232，交换机连接console接口

• • 命令输错后进入

Switch>dfds
Translating "dfds"...domain server (255.255.255.255) % Name lookup aborted
Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#no ip domain-lookup	#在全局模式禁止域名解析

3.常见配置

• 给交换机配置一个主机名

Switch(config)#hostname smile

• 交换机里维护了一张MAC地址表,怎么查看

show mac-address-table

• 交换机的双工模式

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#int f0/1
Switch(config-if)#duplex half

#查看结果
Switch#show int f0/1
FastEthernet0/1 is up, line protocol is up (connected)
	...
  Encapsulation ARPA, loopback not set
  Keepalive set (10 sec)
  Half-duplex, 100Mb/s		#这一行看出改成功了
  ....

• 交换机的接口速率

Switch#conf t
Switch(config)#int f0/2
Switch(config-if)#speed 10
Switch(config-if)#end
Switch#show int f0/2	#查看f0/2接口
  Full-duplex, 10Mb/s			#可见调整成10Mb/s

• 配置console口密码

Switch#conf t
Switch(config)#line console 0
Switch(config-line)#password 154302
Switch(config-line)#login

二、通过远程管理方式连接交换机(telnet ssh)

Telnet

1.telnet时应用层协议，基于传输层TCP，默认端口号：23，采用明文密码方式，不是很安全，一般用内网管理。
2.ssh是应用层协议，基于传输层TCP，默认端口号：22，采用密文密码方式，相对比较安全，经常用于跨越互联网管理，也常用于远程管理Linux操作系统
3.思路

• 既然通过网络的方式进行管理设备，设备就必须配置ip地址，由于交换机上的接口都是交换接口，是不允许配置ip地址，直接为交换机的虚拟接口配置ip地址，默认情况下交换机的默认虚接口就是 vlan1 端口

Switch(config)#int vlan 1
Switch(config-if)#ip address 192.168.100.100 255.255.255.0
Switch(config-if)#no shutdown
%LINK-5-CHANGED: Interface Vlan1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up

• 配置设备的连接终端并直接设置密码，应用

Switch#conf t
smile(config)#line vty 0 4	#虚拟终端0-4
smile(config-line)#password 123
smile(config-line)#login	#应用

• 创建连接用户名密码，配置设备的连接终端并应用

smile(config)#username dragon password smile
smile(config)#line vty 0 4
smile(config-line)#login local

login表示直接使用密码登陆，login local代表使用用户密码登陆

4.设置特权模式的密码(全局模式下)

#上面的密码是远程连接的密码， 下面的这两个密码是给特权用户的密码
#同时设置 明文 和 密文 密码，密文密码生效
smile(config)#enable password 1234	#明文
smile(config)#enable secret 4567	#密文
smile#show running-config	#查看当前配置文件命令

Ssh

• 创建密钥对并进行

######保留问题
smile#erase startup-config
reload
#无法清空交换机设置

Switch(config)#int vlan 1
Switch(config-if)#ip add 192.168.100.100 255.255.255.0
sw3(config-if)#no shutdown			#修改完一定保存!!!
#设置SSH相关内容
Switch#show ip ssh
Switch(config)#hostname SW1
SW1(config)#ip domain-name woniu.com

SW1(config)#crypto key generate rsa	#生成密钥对
How many bits in the modulus [512]: 2048
% Generating 2048 bit RSA keys, keys will be non-exportable...[OK]

SW1(config)#ip ssh time-out 120		#超时时间
SW1(config)#ip ssh authentication-retries 5		#认证失败次数

SW1(config)#line vty 0 4
sw3(config)#username lisi password 5656
SW1(config)#line vty 0 4
SW1(config-line)#login local
sw3(config)#enable secret 567576
