如何画架构图之C4模型画法

之前一直看别人画架构图，自己画的很烂，最近看了一点点资料，整理了下，分享出来，希望对别人有帮助，如果有不对的地方欢迎指正。

C4架构图要解答的问题：

1,为哪些用户提供什么服务？ 语境图

2，完成这个系统使用了哪些服务？容器图

3，每一个服务是由哪些组件实现的 组件图

4，实现这个组件需要完成什么？类图

语境图：

意图：

​ 我们构建的软件系统是什么？

​ 谁在使用它

​ 如何融入现有的it系统

结构：

​ 中间画一个简单的框图代表你的系统，周围是和它相互作用的系统。不去关注细节。

动机：

​ 使语境更明确

​ 从更高的层次展示了正在向已有的IT环境中添加了什么？

​ 技术和非技术可以当做讨论起点的一种更高层次图标。

​ 牵涉到理解系统间接口的问题时，为你识别可能需要沟通的人提供一个起点。

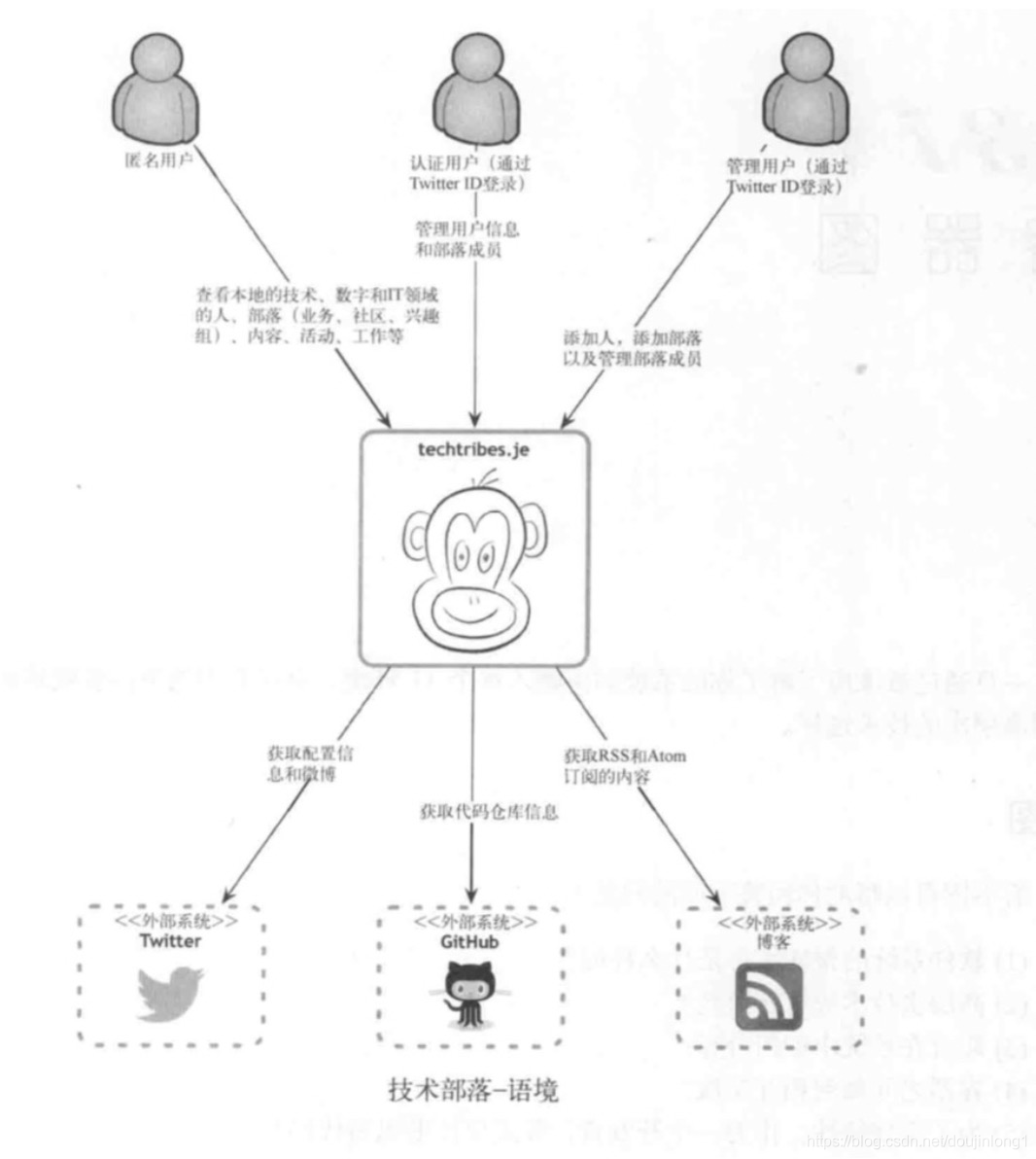

举例：

在这里插入图片描述

容器图

意图：

帮助解答以下问题：

​ 软件系统的整体形态

​ 高层次的技术决策

​ 职责在系统如何分布

​ 容器之间如何相互交流

​ 为了实现特性，作为一个开发者，我需要在哪里写代码

结构：

​ 画一个简单的框图展示你的关键技术选择。

容器：

​ Web服务器

​ 应用服务器

​ 企业服务总线和业务流程编排引擎

​ sql数据库

​ nosql数据库
