西门子1200仿真系统实现液体混合装置PLC控制系统

液体混合装置plc控制系统 西门子1200仿真系统

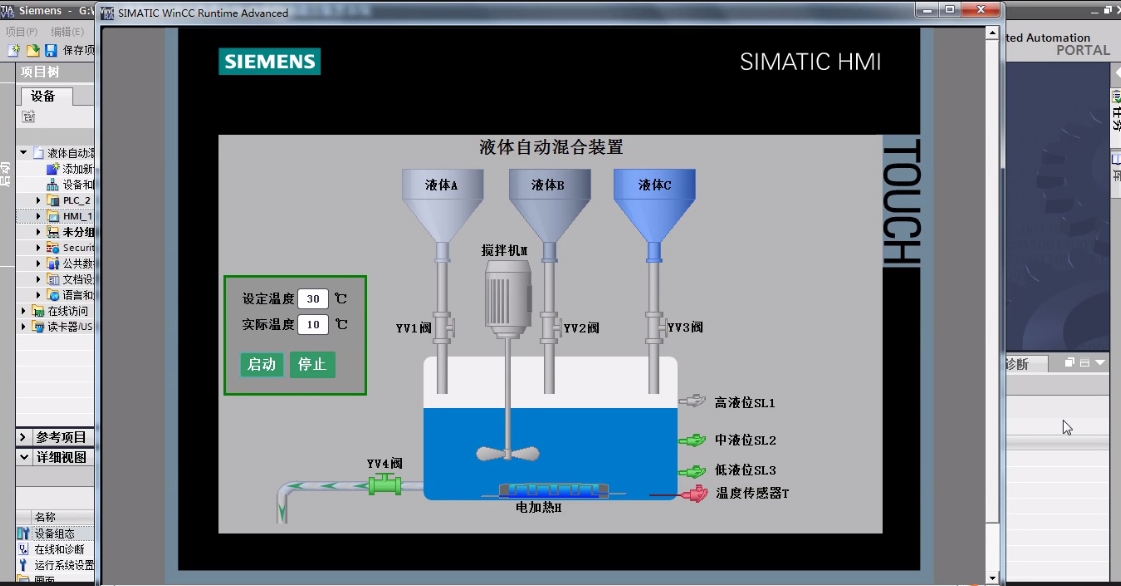

采用博途V15编写，全自动仿真完成。
包含程序和画面。
实现要求:液体混合装置控制系统，由液面传感器SL1、SL2、SL3，液体A、B、C阀门与混合液阀门（电磁阀YV1、YV2、YV3、YV4），搅匀电机M，加热器H，温度传感器T组成。
实现三种液体的混合，搅匀，加热等功能。
打开“启动”开关，装置投入运行时。
首先液体A、B、C阀门关闭，混合液阀门打开10秒将容器放空后关闭。
然后液体A阀门打开，液体A流入容器。
当液面到达SL3时，SL3接通，关闭液体A阀门，打开液体B阀门。
液面到达SL2时，关闭液体B阀门，打开液体C阀门。
液面到达SL1时，关闭液体C阀门。
搅匀电机开始搅匀、加热器开始加热。
当混合液体在6秒内达到设定温度，加热器停止加热，搅匀电机工作6秒后停止搅动；当混合液体加热6秒后还没有达到设定温度，加热器继续加热，当混合液达到设定的温度时，加热器停止加热，搅匀电机停止工作。
搅匀结束以后，混合液体阀门打开，开始放出混合液体。
当液面下降到SL3时，SL3由接通变为断开，再过2秒后，容器放空，混合液阀门关闭，开始下一周期。
关闭“启动”开关，在当前的混合液处理完毕后，停止操作。

ID:7259675552958838

月***k

---

液体混合装置 PLC 控制系统是一种应用于工业生产中液体混合过程的自动化控制系统。它通过使用西门子 S7-1200 系列 PLC 控制器和 TIA Portal 软件，实现了液体混合、搅拌和加热等功能的自动控制。本文将详细介绍该系统的工作原理和控制流程，并对其中涉及到的传感器、阀门、搅拌电机和加热器等关键设备进行详细说明。

系统由液面传感器 SL1、SL2、SL3、液体阀门 A、B、C，混合液体阀门（电磁阀 YV1、YV2、YV3、YV4）、搅拌电机 M、加热器 H、温度传感器 T 组成。在投入运行前，首先需要打开系统的“启动”开关，以便开始液体混合装置的运行。接下来，系统将按照一定的顺序开启液体阀门和混合液体阀门，控制液体的流入和混合过程。

具体控制流程如下：首先，液体 A、B、C 阀门关闭，混合液体阀门打开 10 秒钟，将容器排空后再关闭。随后，液体 A 阀门打开，液体 A 流入容器。当液面达到 SL3 时，液面传感器 SL3 将接通信号，关闭液体 A 阀门，并打开液体 B 阀门。当液面达到 SL2 时，关闭液体 B 阀门，并打开液体 C 阀门。当液面达到 SL1 时，关闭液体 C 阀门。

在液体混合的过程中，搅拌电机开始搅拌，加热器开始加热。如果混合液体在 6 秒钟内达到设定温度，加热器停止加热，搅拌电机工作 6 秒后停止搅拌。如果混合液体加热 6 秒后仍未达到设定温度，加热器将继续加热。当混合液体达到设定温度时，加热器停止加热，搅拌电机停止工作。

在搅拌结束后，混合液体阀门打开，开始放出混合液体。当液面下降到 SL3 时，液面传感器 SL3 将由接通状态变为断开状态。再过 2 秒钟后，容器将排空，混合液体阀门关闭，系统开始下一周期的操作。在操作结束后，关闭系统的“启动”开关，等待当前的混合液体处理完毕后停止操作。

通过 PLC 控制系统，我们可以实现液体混合装置的自动化控制，提高生产效率和产品质量。该系统的设计和实现，不仅考虑了操作的简便性和安全性，还充分兼顾了液体混合过程中的精确控制要求。通过采用西门子 S7-1200 系列 PLC 控制器和 TIA Portal 软件，我们可以实现液体混合装置的高可靠性和稳定性，提高工厂的生产效益。

在实际应用中，液体混合装置 PLC 控制系统还可以根据生产需求进行灵活的扩展和改进。例如，可以增加更多的传感器和阀门，实现更复杂的液体混合工艺；还可以将系统与其他部分的生产线进行集成，实现自动化的生产流程控制；同时，还可以通过网络通讯功能将系统与上位机进行连接，实现远程监控和数据采集。

总之，液体混合装置 PLC 控制系统是现代工业生产中的一项重要技术。通过采用西门子 S7-1200 系列 PLC 控制器和 TIA Portal 软件，我们可以实现液体混合装置的自动化控制，提高生产效率和产品质量。同时，该系统还具有可扩展性和灵活性，能够满足不同生产需求，并为工厂的生产流程提供了有效的控制手段。
