springboot项目使用ehcache集群模式作为缓存时，多节点部署导致的令牌认证失败的问题解决方案

项目技术栈：

前端VUE 部署容器Nginx

后端springboot 部署容器Tomcat

一、部署架构

前端服务	IP地址	后端服务	IP地址
前端F5	IP1	后端F5	IP4
Nginx1	IP2	Application1	IP5
Nginx2	IP3	Application2	IP6

 前端项目部署高可用，通过F5负载均衡两台Nginx的Web服务器，后端通过一台F5负载均衡两台后端应用服务器。

二、配置方案

2.1 前端项目的config.js配置

Nginx1部署的前端代码，config.js 配置，VUE_APP_API_BASE_URL配置为Nginx1 的地址

window.basic = {
    production: {
    VUE_APP_API_BASE_URL: 'http://IP2:9077/basedp',
    VUE_APP_SEARCH_TYPE: 'like'
  }
}

 Nginx2部署的前端代码，config.js 配置，VUE_APP_API_BASE_URL配置为Nginx2 的地址

window.basic = {
    production: {
    VUE_APP_API_BASE_URL: 'http://IP3:9077/basedp',
    VUE_APP_SEARCH_TYPE: 'like'
  }
}

2.2 Nginx 配置

Nginx1 的nginx.conf配置，当Nginx1接收到请求后将’/basedp/’路径的转发给后端F5

server {
    listen 9077;
    server name IP1;


    location /basedp/ {
        proxy pass http://IP4:9088/;
        proxy set header Host $host;
        proxy set header X-Real-IP $remote addr;
        proxy set header X-Forwarded-For $proxy add x forwarded for;
    }
}

Nginx2 的nginx.conf配置，当Nginx2接收到请求后将’/basedp/’路径的转发给后端F5

server {
    listen 9077;
    server name IP1;

    location /basedp/ {
        proxy pass http://IP4:9088/;
        proxy set header Host $host;
        proxy set header X-Real-IP $remote addr;
        proxy set header X-Forwarded-For $proxy add x forwarded for;
    }
}

2.3 后端F5配置会话保持

三、处理流程

请求流程：

1. 浏览器访问前端F5获取前端登录页面的静态资源

2. 前端F5转发登录请求到Nginx2

3. Nginx2返回登录页面的静态资源给浏览器，浏览器对静态资源进行渲染（Nginx2上的项目基础路径配置为Nginx2）

4. 浏览器发送登录请求给Nginx2

5. Nginx2 转发登录请求到后端F5（后端F5配置会话保持）

6. 后端F5将登录请求转发到Application1，Application1将生成的令牌存储到Application1的缓存中

7. Application1将登录的结果返回给前端浏览器

8. 浏览器发送获取首页数据的请求给Nginx2

9. Nginx2转发请求到后端F5

10. 后端F5转发获取首页数据的请求到Application1

11. Application1返回首页首页的数据给浏览器

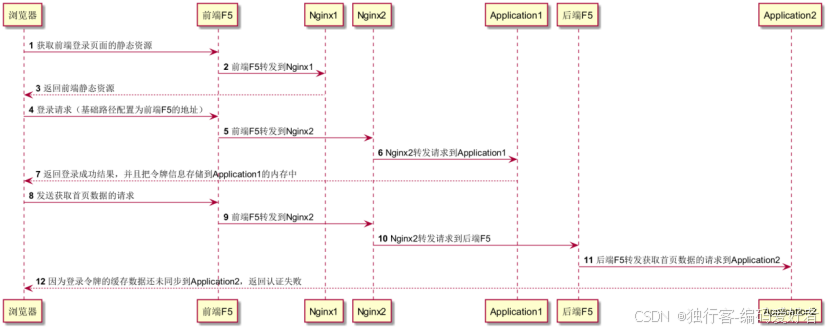

四、异常配置流程分析



请求流程：

（1）浏览器访问前端F5获取前端登录页面的静态资源

（2）前端F5转发登录请求到Nginx1

（3）Nginx1返回前端静态资源给浏览器，浏览器对静态资源进行渲染

（4）浏览器发送登录请求给前端F5

（5）前端F5将登录请求转发到Nginx2

（6）Nginx2 转发登录请求到Application1，Application1将生成的令牌存储到Application1的缓存中

（7）Application1将登录的结果返回给前端浏览器

（8）浏览器发送获取首页数据的请求给前端F5

（9）前端F5转发获取首页数据的请求给Nginx2

（10）Nginx2转发请求到后端F5

（11）后端F5转发获取首页数据的请求到Application2

（12）因为登录令牌的缓存数据还未同步到Application2，因此会导致请求因为令牌认证失败导致请求失败。

备注：因为应用使用Ehcache做应用的缓存，而两个应用中的Ehcache缓存需要相互同步，缓存同步需要一定的时间，这时如果前端登录请求是调用的Application(1)的登录接口，这时令牌就是存储在Application(1)的内存中，登录成功进入系统时，如果请求访问被转发到Application(2)上，这时因为Application(2)中的内存中的令牌信息还没有同步过来，导致请求失败。
