本文介绍了如何在Node-Red中使用node-red-contrib-s7库连接西门子PLC，包括配置通信节点、可能遇到的错误如请求超时和PLC访问权限问题，以及解决步骤，如检查网络连接和下载设置。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

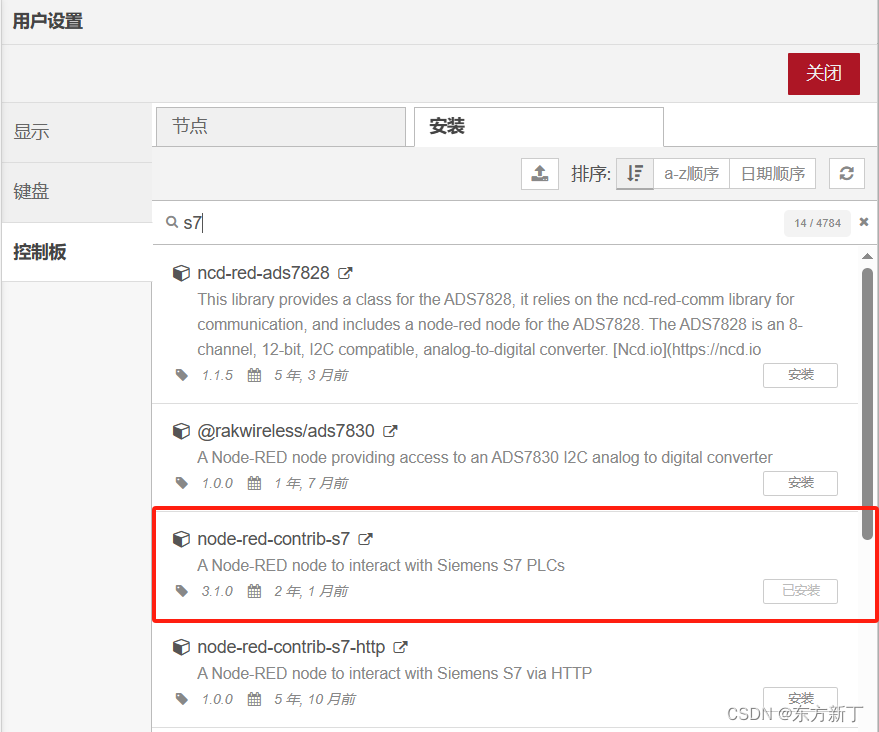

需要下载Node-Red三方库 node-red-contrib-s7

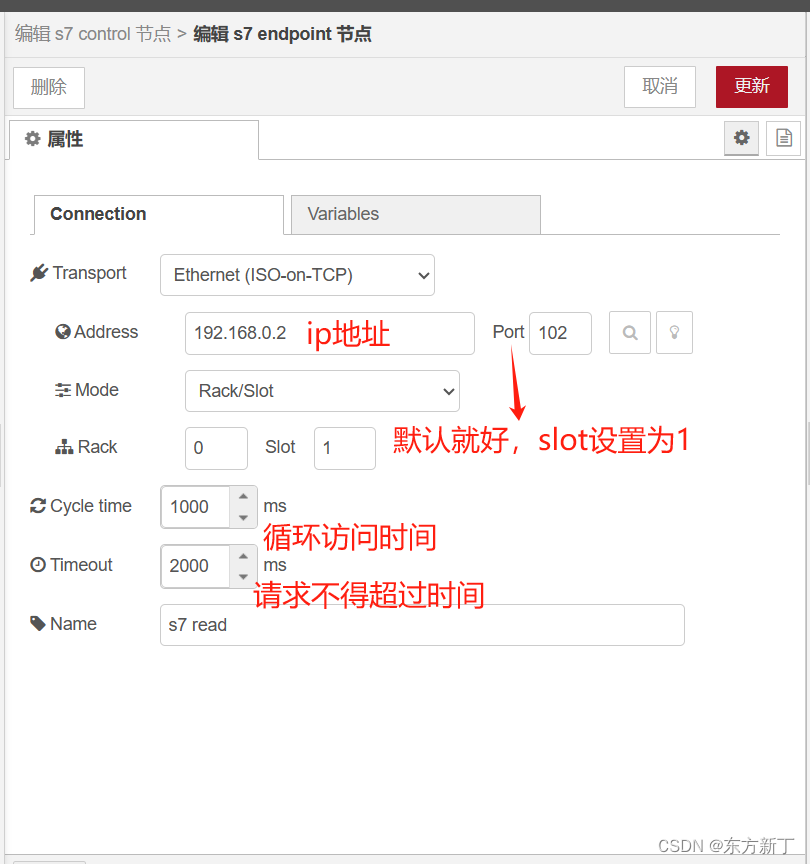

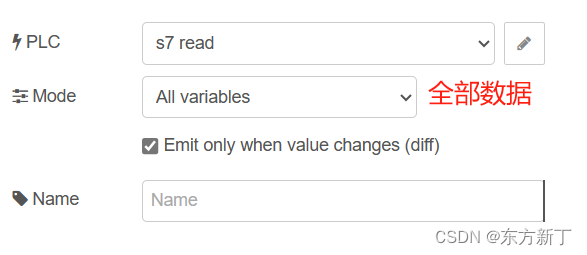

下载后，需要先进行通信节点的配置(作者不善描述，只有图片)

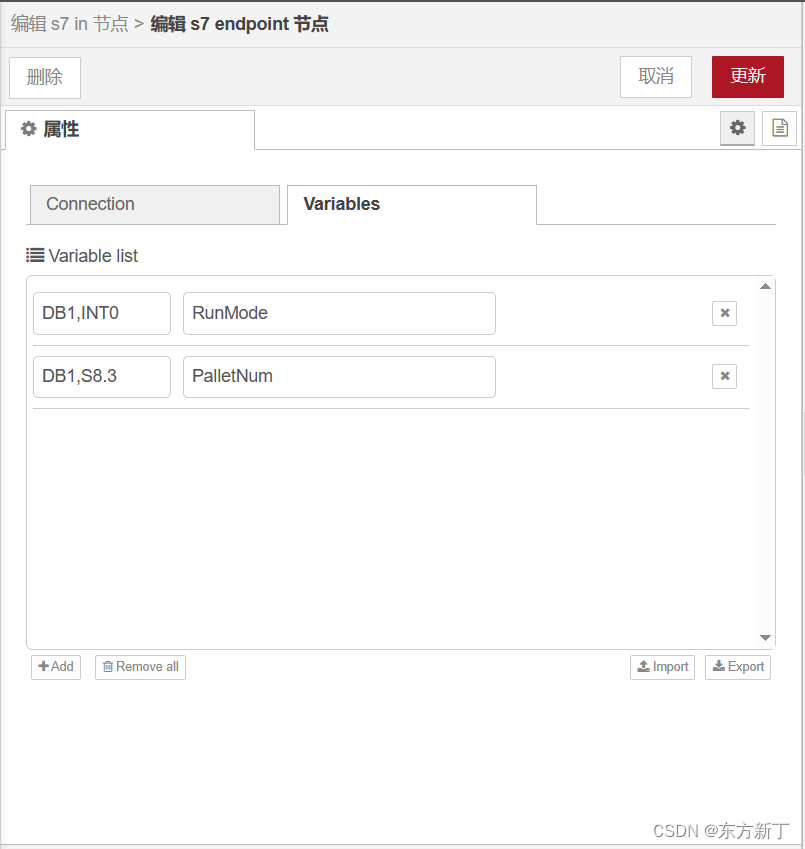

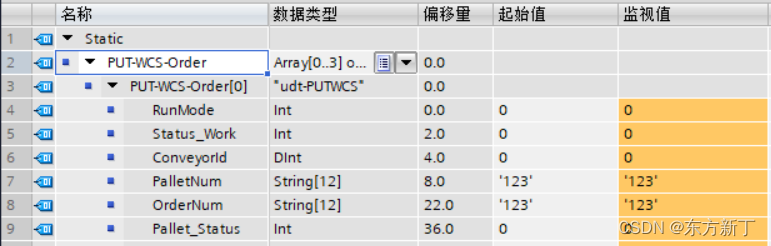

DB1,INT0	RunMode
DB1,INT2	Status_Work
DB1,DINT4	Conveyorld
DB1,S8.3	PalletNum
DB1,S22.3	OrderNum
DB1,INT36	Pallet _Status

这里没啥技巧自己对照慢慢调试吧，我也不太明白。

利用Node-Red读写西门子PLC并将数据上传至云服务器_s7 control-优快云博客

错误

请求超时：可能是ip地址无法访问，可以在ping一下试试。

0x8104, "This service is not implemented on the module or a frame error was reported"：

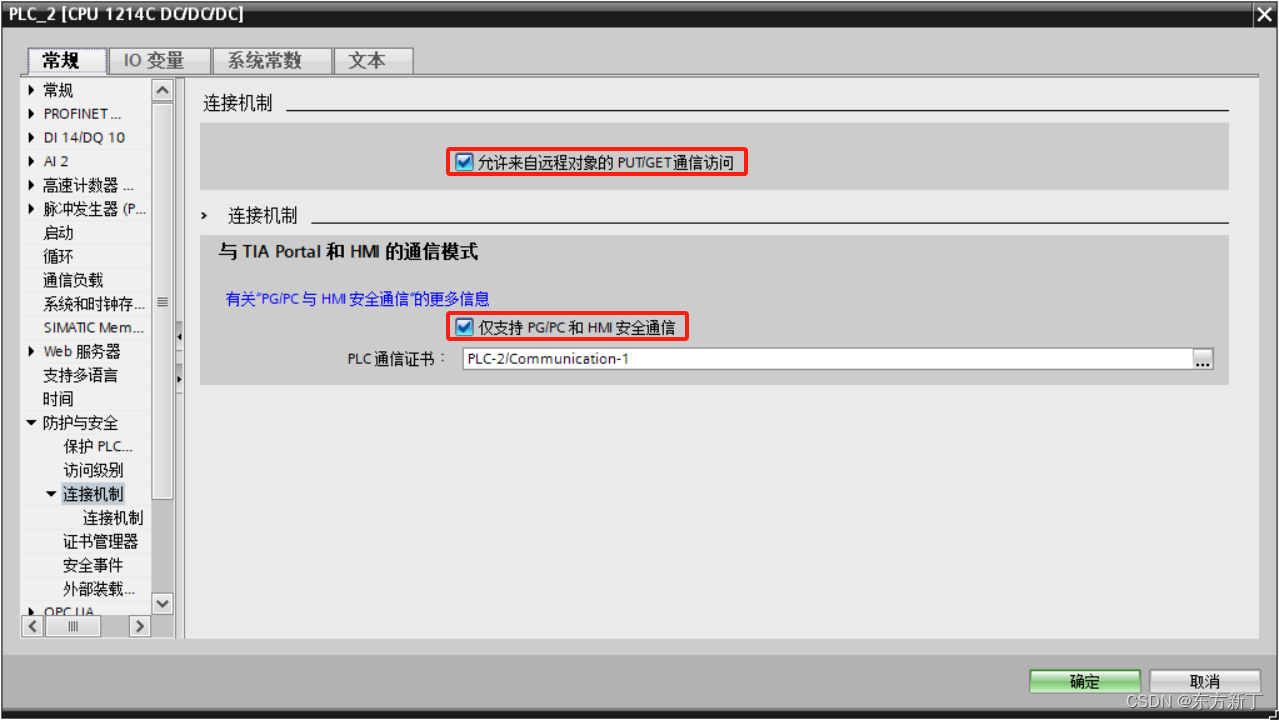

plc访问权限问题。

勾选之后，点击下载到设备，重新链接试试。不行的话，就取消勾选，下载到设备，在勾选上，下载到设备试试。一定要下载到设备。再不行就把网线插头换一下。不行也别问我，我也不懂。
