照明小夜灯

一个寝室只有一个灯，晚上座位下更是黑黢黢的。要想看书、写作业，照明是必须的，买一个现成的有失我工科男的风范。自己做才是王道！
先看效果：

两个灯条，一条暖白光60个5050LED。一条冷白光60个5050LED，共计120个LED，亮度没的说，不过我不喜欢冷白光，平时都只用暖白的那一条。

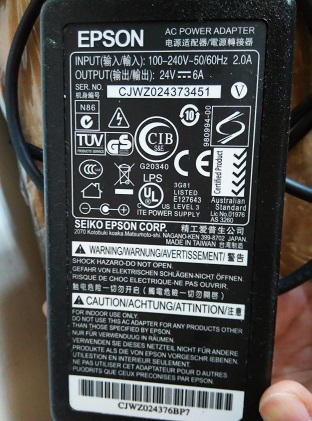

供电的电源参数如图：

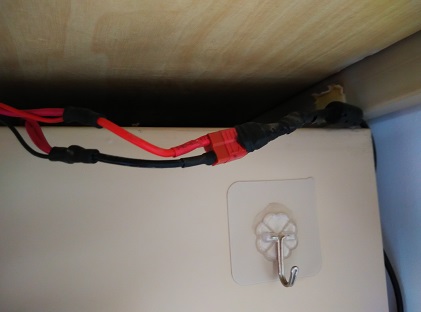

接头太麻烦，直接改

---

毕竟工科生，只把灯通个电，就没啥意思了。
下面上控制电路

我把它倒挂在床下，呃。。。床板钻了3个洞，不会让我赔吧v^v.

这个板子是我做全国大学生电子设计竞赛时候用的，当初设计的电源输入是5_{16V的，其实就是电容的问题，其他的器件到可以到42V，换几个电容就好了，直接接到24V。有两个单片机，主控是TM4C123，不舍得放这落灰，没用，接在这边的蜂鸣器接到地上，不然三极管基级悬空，天晓得它会不会在我睡觉时叫起来。另一个是MK10DN512，社团里自己做的，这货也是cortex-M4内核的，用在这里也是屈才了。板子上各种接口，blablabla}~~上面还有一个36V，120A的电机驱动，打算用这个驱动做PWM调光的，但是一想到闪啊闪的无论频率多高，对眼睛还是有伤害的，于是就不调光了，健康是第一的！！我可不想戴眼镜。

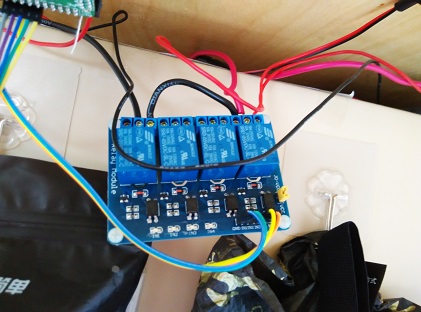

不用驱动，干脆直接用继电器好了，自己当初不懂事，买过一大堆模块，接好线后，上图：

不调光就没啥可以玩的了，搞个遥控吧。

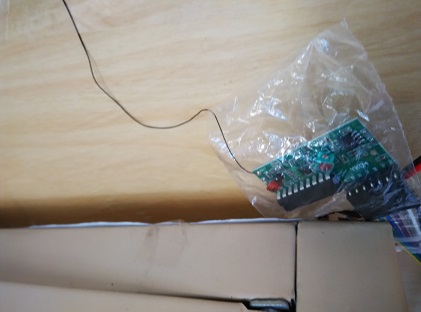

接收端天线引出，用袋子包好，塞到缝里

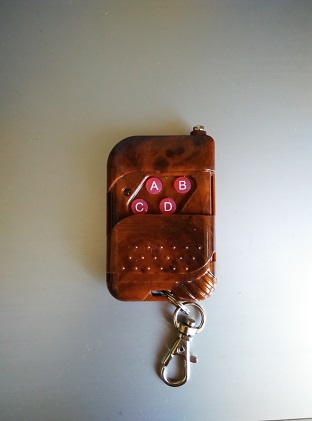

遥控器长这样：

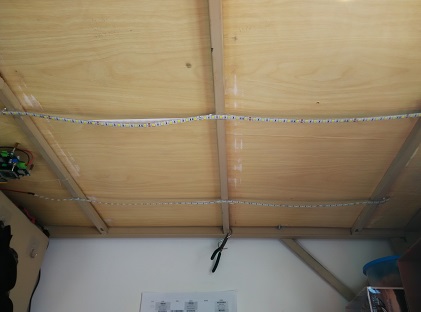

完成后

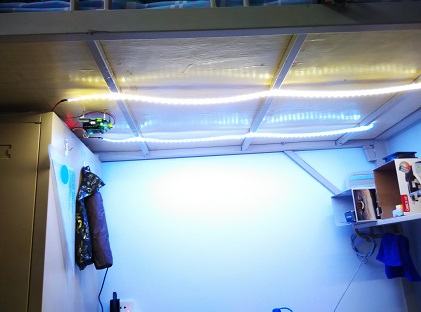

成品
