这篇博客详细介绍了如何在正点原子工程中将STM32F103C8芯片从大容量模式切换到中容量模式。主要步骤包括修改芯片型号、宏定义、启动文件，并提供了时钟配置的建议。此外，还提供了所需文件的来源和修改后的工程文件链接。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

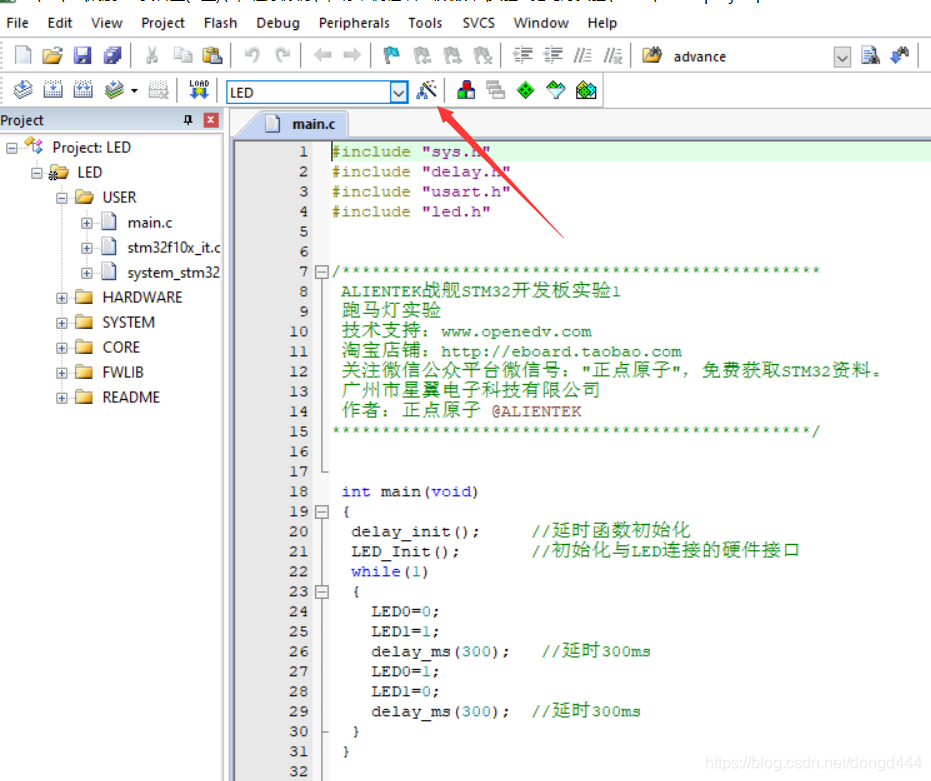

1、打开一个正点原子的工程，点击魔术棒

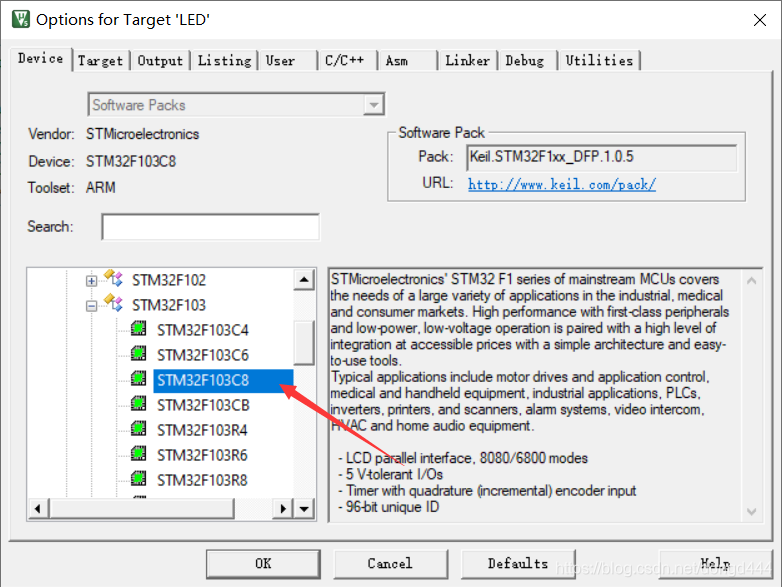

 2、修改芯片型号为STM32F103C8

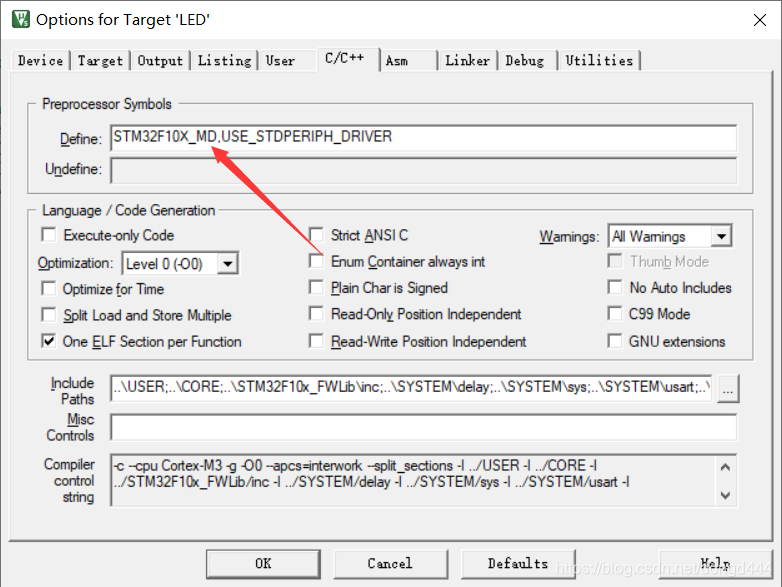

3、修改宏定义ZET6是大容量产品用的是STM32F10X_HD，C8T6是中容量产品，用的是STM32F10X_MD

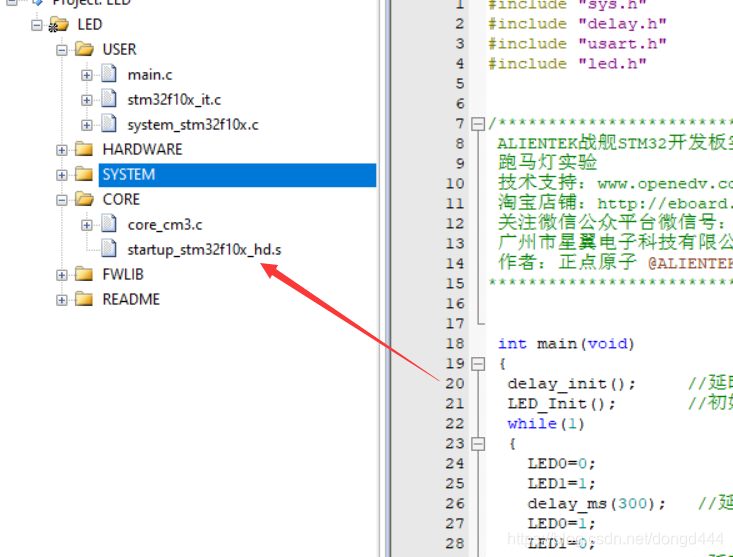

3. 更换启动文件
将startup_stm32f10x_hd.s更换为startup_stm32f10x_md.s

 如果CORE文件夹中没有这个startup_stm32f10x_md.s这个文件可以去正点原子资料盘中拷贝，

作者在这里也给大家准备好了

STM32F103中容量芯片启动文件

4、修改系统时钟（如果大家遇到了程序运行变慢了按照此步骤进行修改、没有请忽略。）

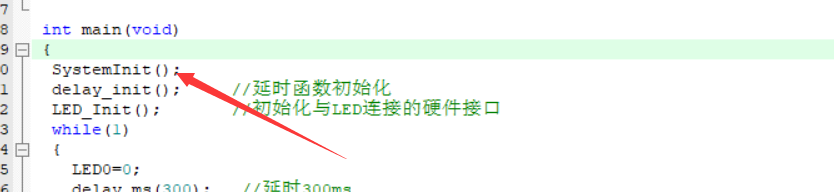

把这三行程序取消注释或者在主函数中加上 SystemInit() 函数



到这里工程就修改完毕了！

最后附上修改好的工程文件。

STM32F103工程文件
