本文是Ceph OSDC源码分析下篇，回顾上篇内容后，对数据分片进行分析，包括对象分片与objectextent对应关系、映射步骤等。还介绍了数据在objectcacher管理、objectextent与bufferhead映射关系、缓存状态，最后分析了数据读请求流程，包括各阶段操作及缓存命中情况。
数据分片分析
对象分片跟objectextent的对应关系有点复杂, 听小甲慢慢分析。
因为要使用OSDC就要用到用户态的客户端，就是使用fuse，但是内核态的fuse的模块对读写数据大小是进行了限制，写一次最大是4K，读一次最大是128K，也就是说我们如果像我们列子中要读取文件中1M到6M之内的内容不是一次传过来的，而是在fuse内核模块那边就已经分成了一个个128K的读，估计fuse用户态的库那边有一个线程池，所以每一次的128K都是并发由不同的线程进行处理。
因为上面fuse内核已经给我们的请求进行了分片，传过来的是一个个128K的读长度请求，对于我们例子中的情况，一个对象分片su是1M的情形，我们来细细的分析一下：
首先传来第一个128K的文件长度的读，那就是从偏移量为1M的开始读取长度为128K的文件数据，我们该怎么映射分片呢?
offset = 1M
len = 128K
步骤如下：
第一步：计算出偏移量的位置信息，这个位置信息我们要把它从一维的转化为三维的坐标，计算过程如下：
blockno = offset/su =1M/1M =1 块号，也就是分片号就是su1
stripeno = blockno /stripe_count = 1/3 =0 条带号，表示一个条带stripe0
stripepos = blockno%stripe_count = 1%3 = 1 条带内偏移，就是在条带内的第二个对象上面
objectsetno = stripeno / stripes_per_object=0/3 =0 对象set号，表示objectset0
objectno = objectsetno*stripe_count + stripepos= 0*3+1对象号，就是分片所在的哪个对象

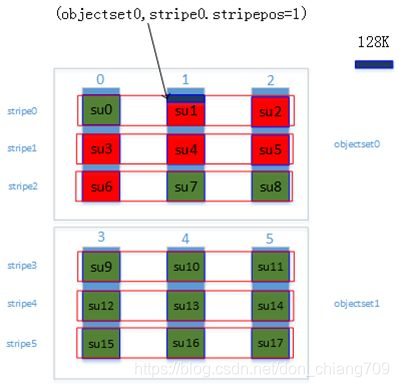

这样我们就把一维的坐标 转化为 三维的坐标:
（su1） –>(objectset0, stripe0, stripepos=1)
第二步：修改分配内的偏移量
block_start = (stripeno % stripes_per_object) * su = (0%3)*1M =0 //这个表示的是文件操作偏移量在所对应的对象中的偏移
block_off = offset % su = 1M %1M =0 //这个表示的是文件操作偏移量在所对应的对象su中的偏移
x_offset = block_start + block_off = 0 + 0 //这个表示对象分片的偏移实际地址
max = su - block_off=1M -0 = 1M //这个分片还剩的最大容量
x_len = min（len，max) //分片内的偏移量的最小值
上面公式太复杂，我们下面以几个列子来寻求普遍情况:
例子一：是上面的128K，从su1边界开始
可以看出
x_offset = 0
x_len=128k
然后生成一个objectextent，里面的offset=x_offset = 0，length=x_len=128k

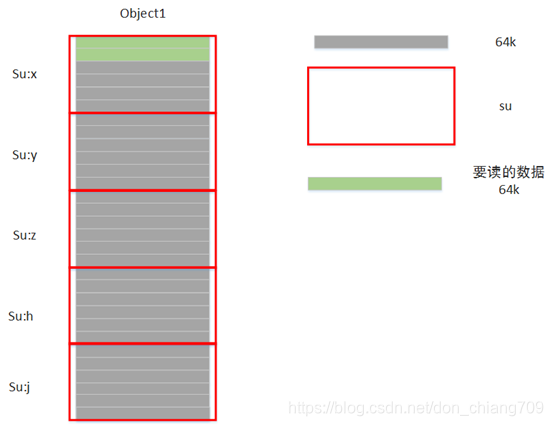

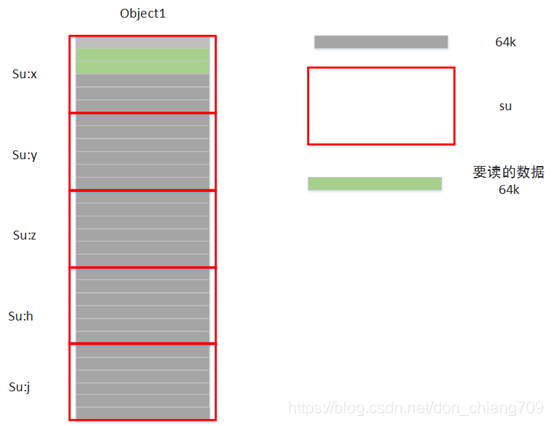

例子二：如下情景
可以看出
x_offset = 64k
x_len=128k
然后生成一个objectextent，里面的offset=x_offset = 64k，length=x_len=128k
例子三：如下情景
虽然我们知道在我们假设的su为1M，fuse一次读分片是128K的情况下是不会出现这种情况的，但是我们可以调整su的大小，调整对象的大小，这样的情况就可以达到了。

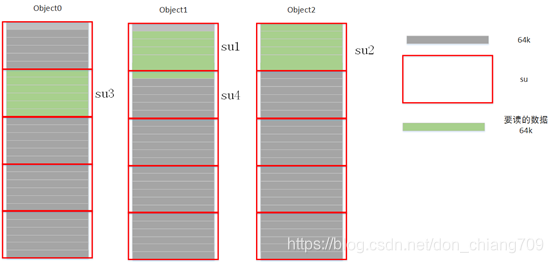

这里我们假设去掉fuse读分片128k的限制，我们假设读了1M的数据，并且我们su为1M，现在我们要读上面所有绿色的部分。
对于前面三个分片，我们可以知道：
第一个分片在object1的第一个su中，不是一个整的分片；第二个分片是在object2中的第一个su中，完整的一个分片；第三个分片是在object0中的第二个su，是一个完整的分片；最后一个分片是在object1的第二个su中，我们可以知道，对于前三个分片，在分片结果集map<object_t,vector > object_extent会存放三个对象。

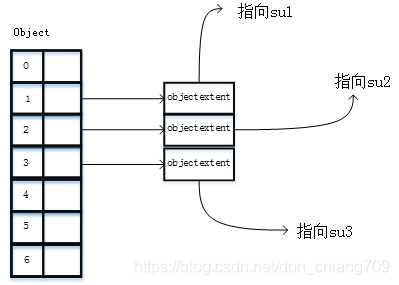

假设我们还没有映射最后一个分片，只是映射了三个分片，此时，object_extent下的状态是如下：
那对于第四个分片呢，会在object1下面再生成一个objectextent，这个里面的分片是不全的。
现在，问题来了：是不是一个su对应一个objectextent？
答案是的，一个su对应一个objectextent，可能这个objectextent没有su那么大的范围，即len(objectextent)<=len(su) ，而且在objectextent 结构中有一个 vector<pair<uint64_t,uint64_t>>buffer_extents

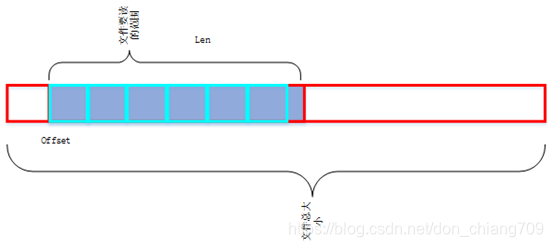

这个是用来记录此分片相对于我们要读的偏移位置的偏移量，我们画个图解释一下。
buffer_extents里面的key是指的蓝色小格相对于offset的偏移，不过小甲在撸完代码之后，感觉基本上一个objectextent里面的buffer_extents只会存在一个pair，不会存在多个pair，一般要么就是一个su或者就是小于su。
数据在objectcaher管理
从上面的file_to_extent中得到映射后的结果集object_extent，这个是一个map，首先遍历取出所有的objectextent放在一个vector中。
然后在下面的readx函数中去读每一个映射后分片objectextent上面的内容，因为objectextent结构中包含了要读对象的名字和要读内容在这个对象中的迁移位置，所以就可以对每一个objectextent进行并发读取。
但是在读的时候由于使用objectcacher缓存，我们可以先从缓存中查找看看我们要找的objectextent范围的内容是不是在缓存中，缓存命中在直接取出，不命中就需要去rados读。
映射关系
这里就有一个问题，就是objectextent如何跟bufferhead映射起来？接下来我们分析一下。
这主要是一个函数map_read，这个函数就是对objectextent做一个映射，这里面的映射也很有趣，我们来看一下，首先说明一下bufferhead是一个对象内部的片段，毫无规律的。
object和bufferhead之间的关系如下，这里的object严格说不是rados的object，是OSDC缓存中的对象，其实可以说是内存中与磁盘对应的数据结构。
上图中一个object中有三个bufferhead
下面分析几种情景来说明object、bufferhead和objectextent之间的关系
(1) objectextent的范围在现有的bufferhead之后：
这种情况下，会生成一个bufferhead，包含objectextent的范围，加入一个bufferhead之后变成这样:
(2) objectextent的范围在某一个bufferhead之内：
像上面这种情况，表示一部分已有映射，其实上面这种情况还有一部分在外面，最后变成这样
(3) objectextent的范围在间隔段之间
像上面这种情况，objectextent中间某一部分已经映射到对象的某部分，最后映射的结果如下
一般一个objectextent会对应到多个bufferhead上面。
缓存状态
这里我们只是做了映射关系，那如何看这些bufferhead中是不是都缓存了对象的数据呢？这个就是根据bufferhead的状态来进行，bufferhead有很多状态，我们来看一下

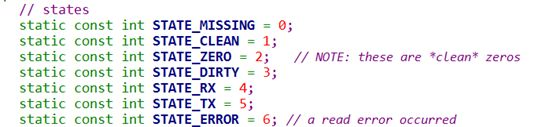

bufferhead有这几种状态，根据代码中的意识是当状态为clean，dirty，tx和zero时，可以认为缓存中是有对象数据的。
数据读请求分析
读操作请求一般会经过这几个过程
(1) 首先去mds（metadata server）上面找到文件所对应的元数据，如果mds没有缓存inode，就要到osd上面去取元数据，此操作其实就时打开文件open
(2) 去到元数据之后，inode里面包含了文件数据在osd上面的一些位置信息file_layout_t，这个里面主要是包含文件分片的一些参数，还有文件所在的池信息
(3) 向osd发起了一个stat op的操作请求，返回文件的属性
(4) 然后会发送一个create op的操作请求
(5) 后面才会从fuse内核接受一个个128k的读请求
以一个128k的请求为例
假设我们缓存中刚开始是空的，好那我们在经过map_read之后我们我们流程图如下

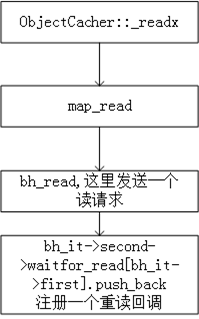

(1）第一次读缓存未命中，要到osd上去取
因为缓存未命中，所以在bh_read中发起一个到osd去对象数据的op操作

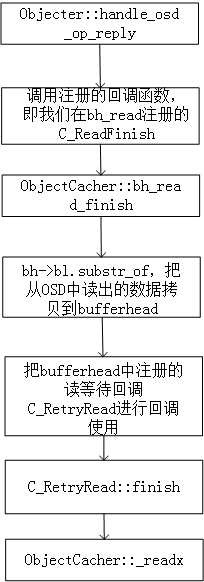

(2) 客户端接收到osd读请求发送回来的响应
这里又开始进行第二次读，这次读就能在缓存中命中

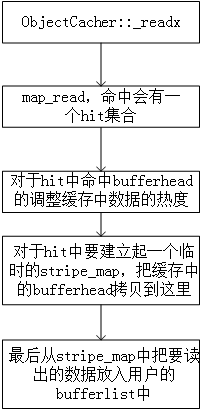

(3) 第二次读流程，命中缓存
至此，一个读流程分析完毕。
||写在最后
小甲提醒，这一期讲的东西有点多，这里面还是很复杂的，读者需要静下心来结合代码好好分析，如果有疑问，请留言与小甲深入讨论
