【深度学习】BP算法-误差逆传播算法详解

前些开始准备找实习找工作了，复习机器学习算法的时候发现BP算法又忘了，这次写博客记录一下，由于我矩阵知识不是很好，所以这篇文章没有以矩阵运算的方式来讲解。本文表面是原创，实际上参考了很多很多文章

符号与神经网络结构说明

$L$ : 当前神经网络的总层数
$n^l$ : 第$l$层神经元拥有的神经元个数
${\alpha }_i^l$ : 第$l$层神经网络中的第$i$个神经元的输入
${\beta }_i^l$ : 第$l$层神经网络中的第$i$个神经元的输出
$w_{ij}^l$ : 第$l$层神经网络中的第$i$个神经元的到第$l+1$层神经网络中的第$j$个神经元的权重
$b_j^l$ : 第$l$层神经网络中到第$l+1$层神经网络中第$j$个神经元的的偏置项（想不出来叫啥了）
$E$ : 神经网络的总损失
$f$ : 激活函数
$M$ : 总样本数
$x_{ij}$ : 第$i$个样本的第$j$个属性值（特征值，whatever）
$y_{ij}$ : 第$i$个样本的第$j$个输出的真实值
${\hat{y}}_{ij}$ : 神经网络对于第$i$个样本在第$j$个输出的预测值，也就是${\beta }_j^L$

一些准备知识

神经网络内部的运算

• 神经元的输入与输出的关系：${\beta }_i^l=f({\alpha }_i^l)$
• 第$l$层神经元与第$l+1$层神经元之间的关系：${\alpha }_j^{l+1}={\sum }_{k=1}^{n^l}{w}_{kj}^l{\beta }_k^l+b_j^l$
• 常用的均方损失：$E={\sum }_{m=1}^M\frac{1}{2}{\sum }_k^{n^L}(y_{mk}-{\hat{y}}_{mk}{)}^2$

求导的链式法则

• 如果$y=g(x),z=h(y)$，那么有$\frac{\partial z}{\partial x}=\frac{\partial z}{\partial y}\frac{\partial y}{\partial x}$
• 如果$y_1=g(x),y_2=h(x),z=k(y_1,y_2)$，那么有$\frac{\partial z}{\partial x}=\frac{\partial z}{\partial y_1}\frac{\partial y_1}{\partial x}+\frac{\partial z}{\partial y_2}\frac{\partial y_2}{\partial x}$

BP算法

请结合图看，重点关注第$l$层第$i$个和第$l+1$层第$j$个神经元之间的权重更新
由于梯度下降方法，权重一定是按下式更新的$$w_{ij}^l=w_{ij}^l-\eta \frac{\partial E}{\partial w_{ij}^l}$$因此求$\frac{\partial E}{\partial w_{ij}^l}$就是BP算法的核心

由链式法则可知$$\frac{\partial E}{\partial w_{ij}^l}=\frac{\partial E}{\partial {\alpha }_j^{l+1}}\frac{\partial {\alpha }_j^{l+1}}{\partial w_{ij}^l}(1)$$

第$l$层神经元与第$l+1$层神经元之间的关系：${\alpha }_j^{l+1}={\sum }_{k=1}^{n^l}{w}_{kj}^l{\beta }_k^l+b_j^l$可知 $$\frac{\partial {\alpha }_j^{l+1}}{\partial w_{ij}^l}={\beta }_i^l(2)$$

又由(2)带入(1)可得$$\frac{\partial E}{\partial w_{ij}^l}=\frac{\partial E}{\partial {\alpha }_j^{l+1}}{\beta }_i^l(3)$$

由链式法则可知$$\frac{\partial E}{\partial {\alpha }_j^{l+1}}=\frac{\partial E}{\partial {\beta }_j^{l+1}}\frac{\partial {\beta }_j^{l+1}}{\partial {\alpha }_j^{l+1}}(4)$$

神经元的输入与输出的关系：${\beta }_i^l=f({\alpha }_i^l)$可知$$\frac{\partial {\beta }_j^{l+1}}{\partial {\alpha }_j^{l+1}}=f^{\prime }({\alpha }_j^{l+1})(5)$$

由于$E$是第$l+2$层神经元的输入${\alpha }_1^{l+2},{\alpha }_2^{l+2},...,{\alpha }_{n^{l+1}}^{l+2}$的函数，所以由链式法则第二条有$$\frac{\partial E}{\partial {\beta }_j^{l+1}}=\sum _{k=1}^{n^{l+2}}\frac{\partial E}{\partial {\alpha }_k^{l+2}}\frac{\partial {\alpha }_k^{l+2}}{\partial {\beta }_j^{l+1}}=\sum _{k=1}^{n^{l+2}}\frac{\partial E}{\partial {\alpha }_k^{l+2}}{w}_{jk}^{l+1}(6)$$

将(5)(6)带入(4)可得$$\frac{\partial E}{\partial {\alpha }_j^{l+1}}=f^{\prime }({\alpha }_j^{l+1})\sum _{k=1}^{n^{l+2}}\frac{\partial E}{\partial {\alpha }_k^{l+2}}{w}_{jk}^{l+1}(7)$$

到这里可以看出，$w,f^{\prime },{\alpha }_j^{l+1}$都已知，如果知道了第$l+2$层的所有$\frac{\partial E}{\partial {\alpha }_j^{l+2}}$，就能求得第$l+1$层的所有$\frac{\partial E}{\partial {\alpha }_j^{l+1}}$，由(3)(7)就能得到$$\frac{\partial E}{\partial w_{ij}^l}={\beta }_i^l{f}^{\prime }({\alpha }_j^{l+1})\sum _{k=1}^{n^{l+2}}\frac{\partial E}{\partial {\alpha }_k^{l+2}}{w}_{jk}^{l+1}(8)$$

而对于输出层来说，这个公式很容易求得，因为E的表达式是确定的，$\alpha$的倒数也是确定的。
$$\frac{\partial E}{\partial {\alpha }_j^L}=\frac{\partial E}{\partial {\beta }_j^L}\frac{\partial {\beta }_j^L}{\partial {\alpha }_j^L}$$

然后由(7)我们就可以得到上一层的$\frac{\partial E}{\partial {\alpha }_j^{L-1}}$，由(8)就可以的得到这一层的梯度

有了上面的基础，求$\frac{\partial E}{\partial b_j^l}$就非常简单了，因为他就等于$$\frac{\partial E}{\partial b_j^l}=\frac{\partial E}{\partial {\alpha }_j^{l+1}}\frac{\partial {\alpha }_j^{l+1}}{\partial b_j^l}=\frac{\partial E}{\partial {\alpha }_j^{l+1}}\ast 1$$

典型损失的梯度

平方损失

如果$E=||y-f(\alpha )|{|}^2$，那么$\frac{\partial E}{\partial \alpha }=2(y-f(\alpha ))f^{\prime }(\alpha )$

交叉熵损失

如果$E=-{\sum }_i^k{y}_{i}logf({\alpha }_i)$，其中$k$为类别个数，假设该样本真实类别为$j$，那么有$E=-logf({\alpha }_j)$，于是$\frac{\partial E}{\partial {\alpha }_j}=-\frac{f^{\prime }(\alpha )}{f(\alpha )}$

softmax的梯度

$f({\alpha }_i)=\frac{e^{{\alpha }_i}}{{\sum }_j^k{e}^{{\alpha }_j}}$，$f^{\prime }({\alpha }_i)=f({\alpha }_i)(1-f({\alpha }_i))$

Resnet

resnet可以把梯度传回到更远的位置
就相当于多了个短接$E=E({\alpha }_1^{l+2},...,{\alpha }_0)$，其中${\alpha }_0={\beta }_j^{l+1}$
举个例子，一个函数$z=f(y_1,y_2,y_3)=y_1+y_2+y_3$，其中$y_1=x^2,y_2=x^3,y_3=x$，那么$\frac{\partial z}{\partial x}=\frac{\partial z}{\partial y_1}\frac{\partial y_1}{\partial x}+\frac{\partial z}{\partial y_2}\frac{\partial y_2}{\partial x}+\frac{\partial z}{\partial y_3}\frac{\partial y_3}{\partial x}$
注意，尽管$y3=x$，$\frac{\partial z}{\partial x}$和$\frac{\partial z}{\partial y_3}$也不是同一个东西奥！因为$\frac{\partial z}{\partial x}$还得考虑$y_1,y_2$

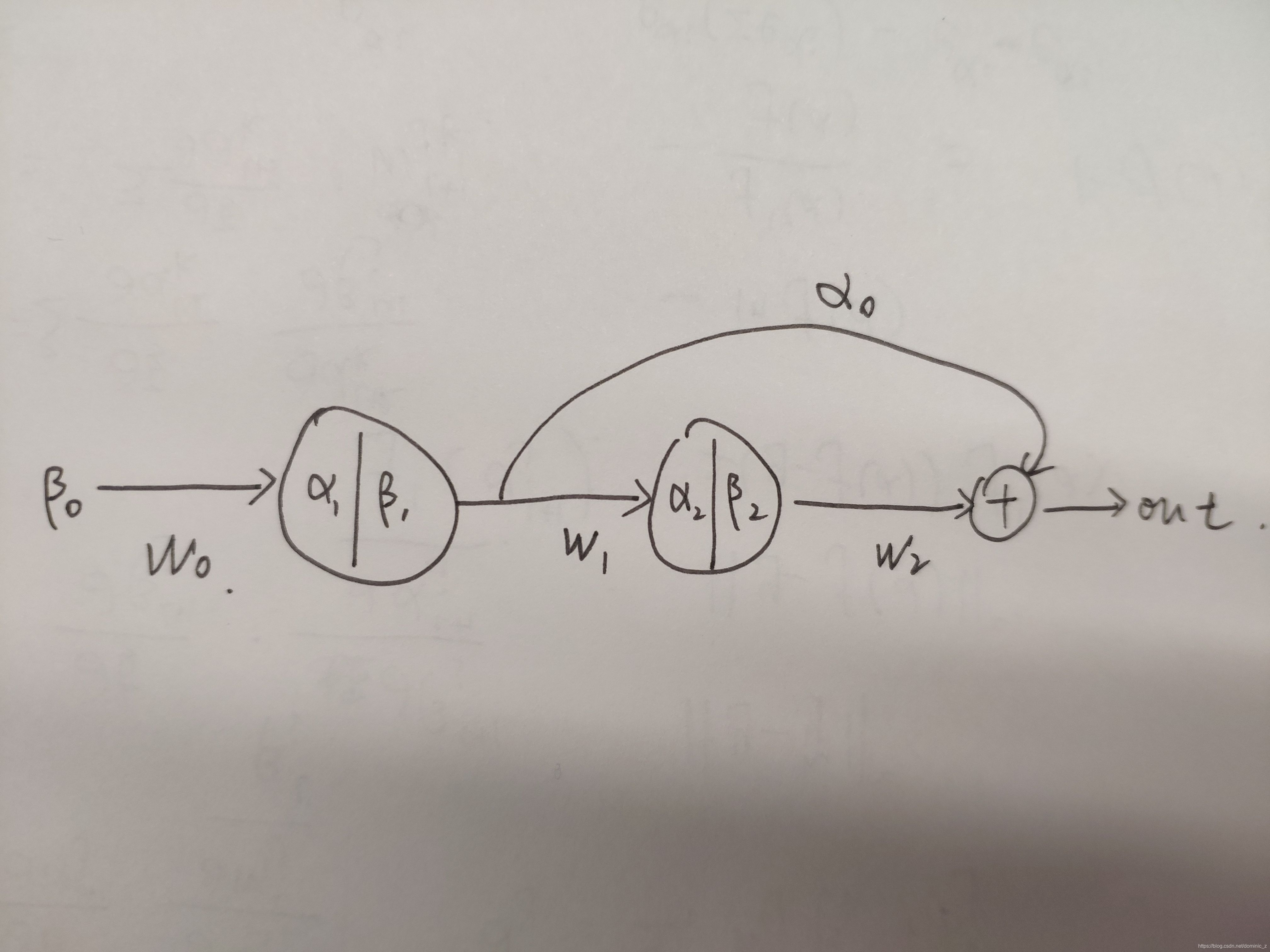

原谅我不想拿Visio画图了，看上面最简单的resnet一个案例，嘉定输入就是个一维的
求$\frac{\partial E}{\partial w_0}=\frac{\partial E}{\partial {\beta }_1}\frac{\partial {\beta }_1}{\partial {\alpha }_1}\frac{\partial {\alpha }_1}{\partial w_0}$，和上面不同的地方就在于$\frac{\partial E}{\partial {\beta }_1}$，假设短接那个变量记为${\alpha }_0$，那么有
$$\frac{\partial E}{\partial {\beta }_1}=\frac{\partial E}{\partial {\alpha }_2}\frac{\partial {\alpha }_2}{\partial \beta 1}+\frac{\partial E}{\partial {\alpha }_0}\frac{\partial {\alpha }_0}{\partial \beta 1}$$其中$\frac{\partial {\alpha }_0}{\partial \beta 1}=1$，那么也就是说$\frac{\partial E}{\partial {\alpha }_0}$这个梯度被传递回去了，这样就有助于缓解梯度消失

感性认识

为什么叫反向呢？李宏毅老师给出的解释非常好，在这里简单说一下，如果我们把$\frac{\partial E}{\partial {\alpha }_k^{l+2}}$看做输入的话，那(8)这个式子就像这个神经网络在反着从后往前走一样，具体请见李宏毅机器学习

例子

A Step by Step Backpropagation Example
