USB Full-Speed 基础波形

USB:

 正常情况下：Host端D+  D- 接下拉15K电阻 ，Device端，如果是全速Device,则D+上上拉1.5K上拉电阻，低速设备则D-上拉1.5K上拉电阻。  电阻精度：+-5%。

实际波形：

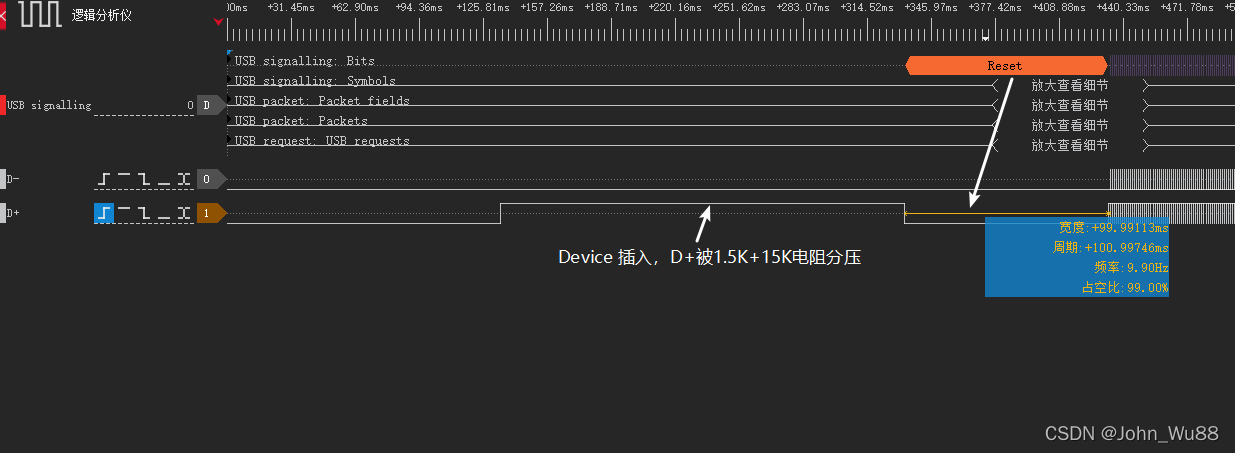

1. 插入设备，D+被拉高

 2.主机驱动数据线到复位状态SE0并持续至少10ms(Reset信号)

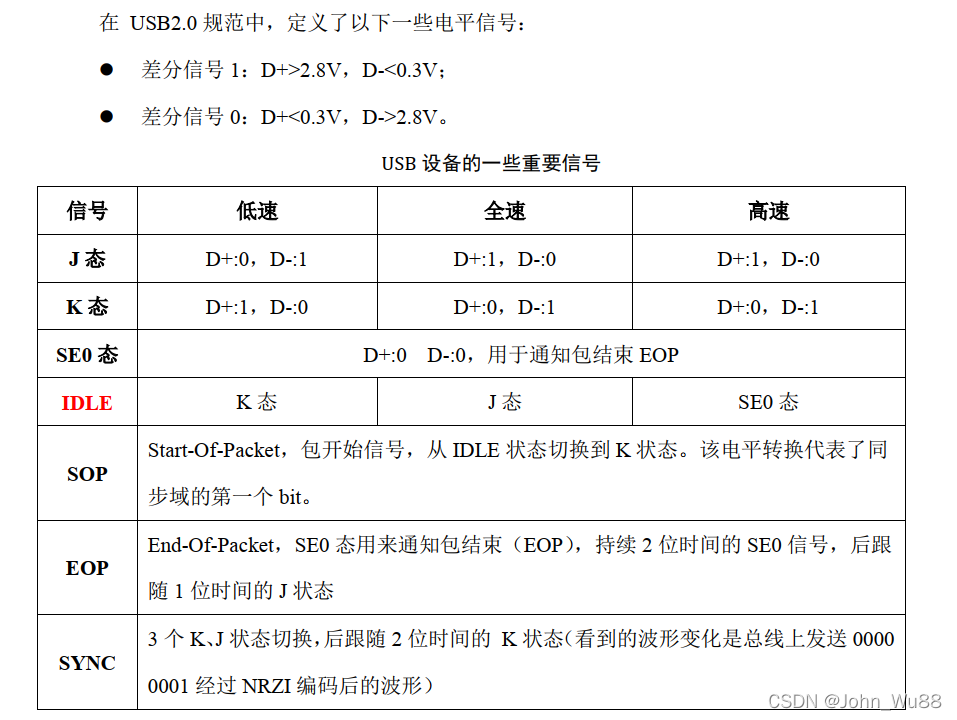

 什么是SE0,参考下表：

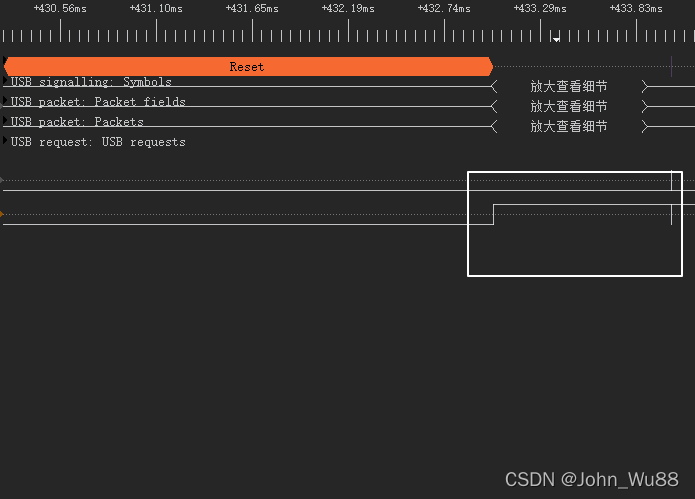

 复位完成后，D+恢复为高：

Reset 信号： SE0 状态保持 10ms。 主机在要和设备通信之前发送 Reset 信号来把设
备配置到默认的未配置状态。复位信号至少持续 10ms。一个设备如果见其上行端
口的 SE0 态超过 2.5us，就把它当成复位信号处理。在清除复位信号 10ms 的复位
恢复时间后， Hub 必须能接收所有 Hub 请求，设备也必须接收 SetAddress 请求，
接收请求失败将导致设备不能被 USB 系统识别。
3.USB通信：

数字组成域，域组成包，包分成不同事物（PID域区分），事务最后组成不同传输类型（中断传输、并行传输、批量传输和
控制传输）

SOF 0 波形：
