用户认证练习实验

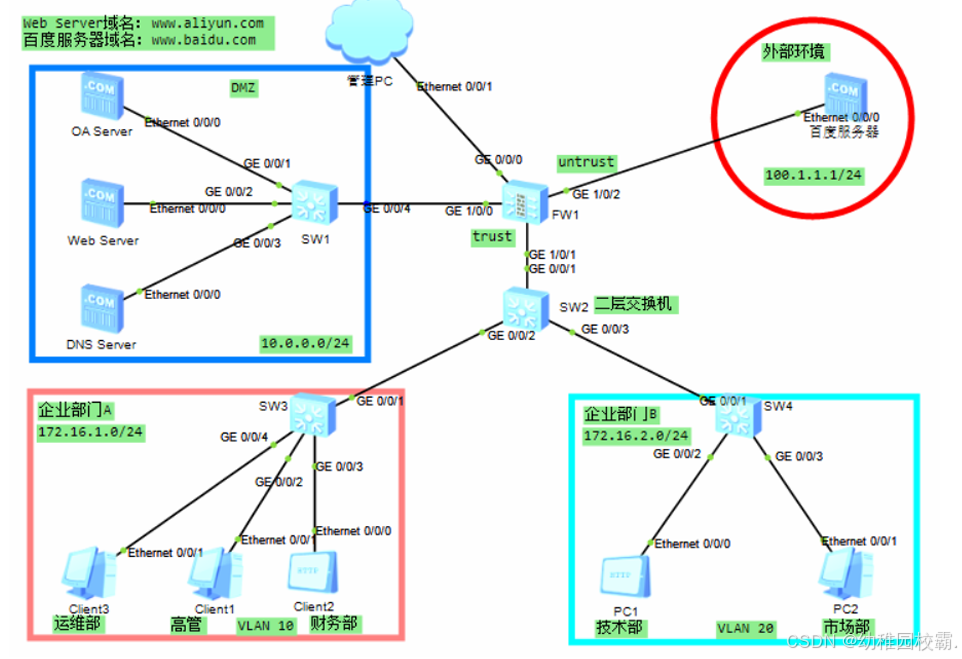

一、实验拓扑图

二、实验步骤

1.在SW2上划分链路状态

[Huawei]vlan batch 10 20
[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type access
[Huawei-GigabitEthernet0/0/2]port default vlan 10
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 10
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

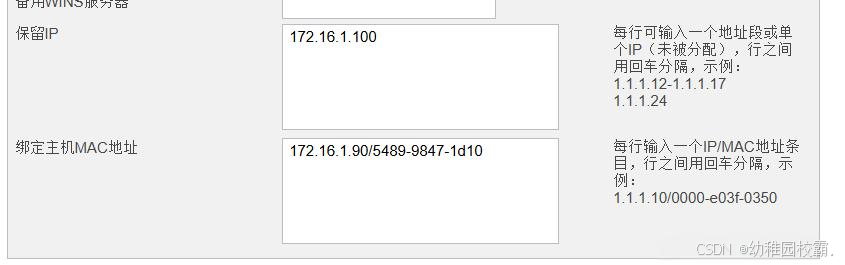

2.在FW上建立DHCP地址池

[FW]dhcp enable
[FW-GigabitEthernet1/0/1.1]dhcp select interface
[FW-GigabitEthernet1/0/1.2]dhcp select interface
[FW-GigabitEthernet1/0/1.1]alias dhcp-a
[FW-GigabitEthernet1/0/1.2]alias dhcp-b

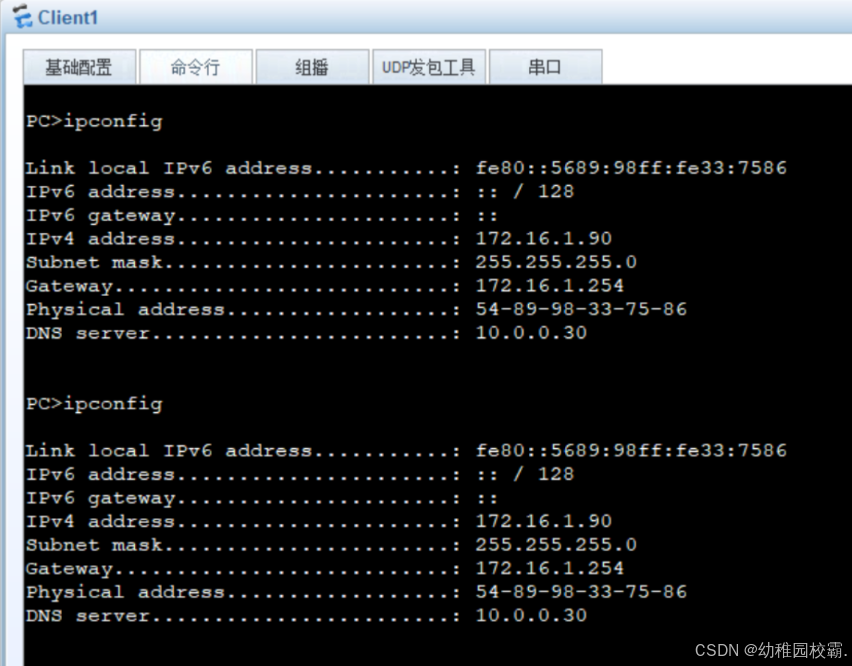

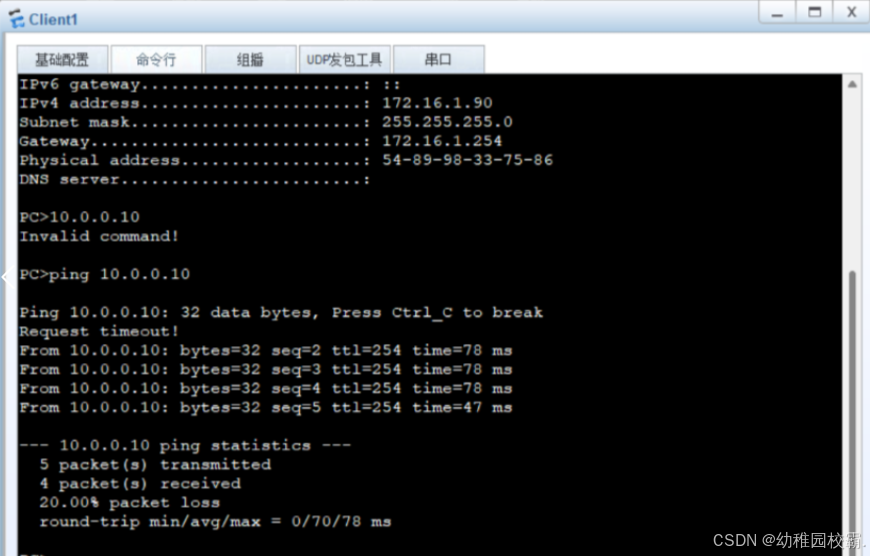

检验Client1是否实现要求

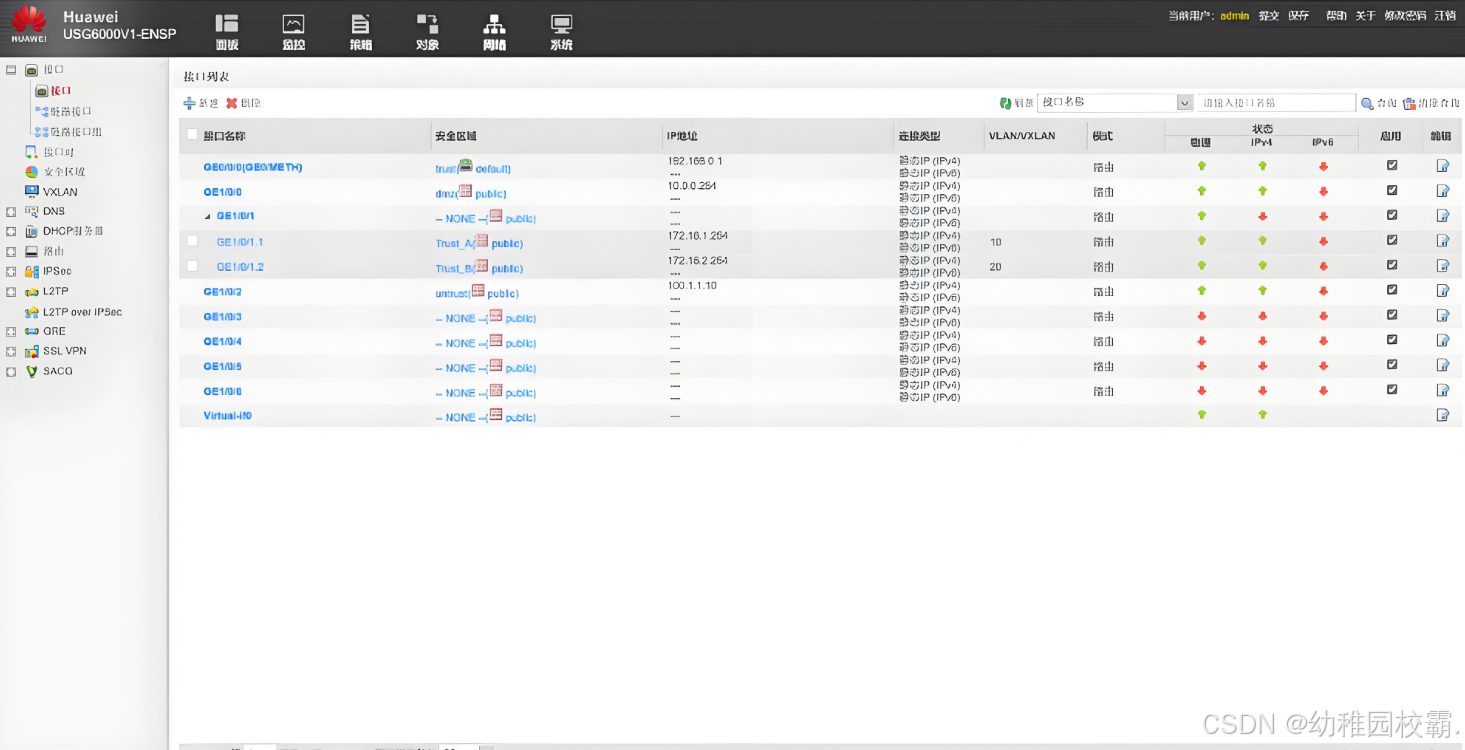

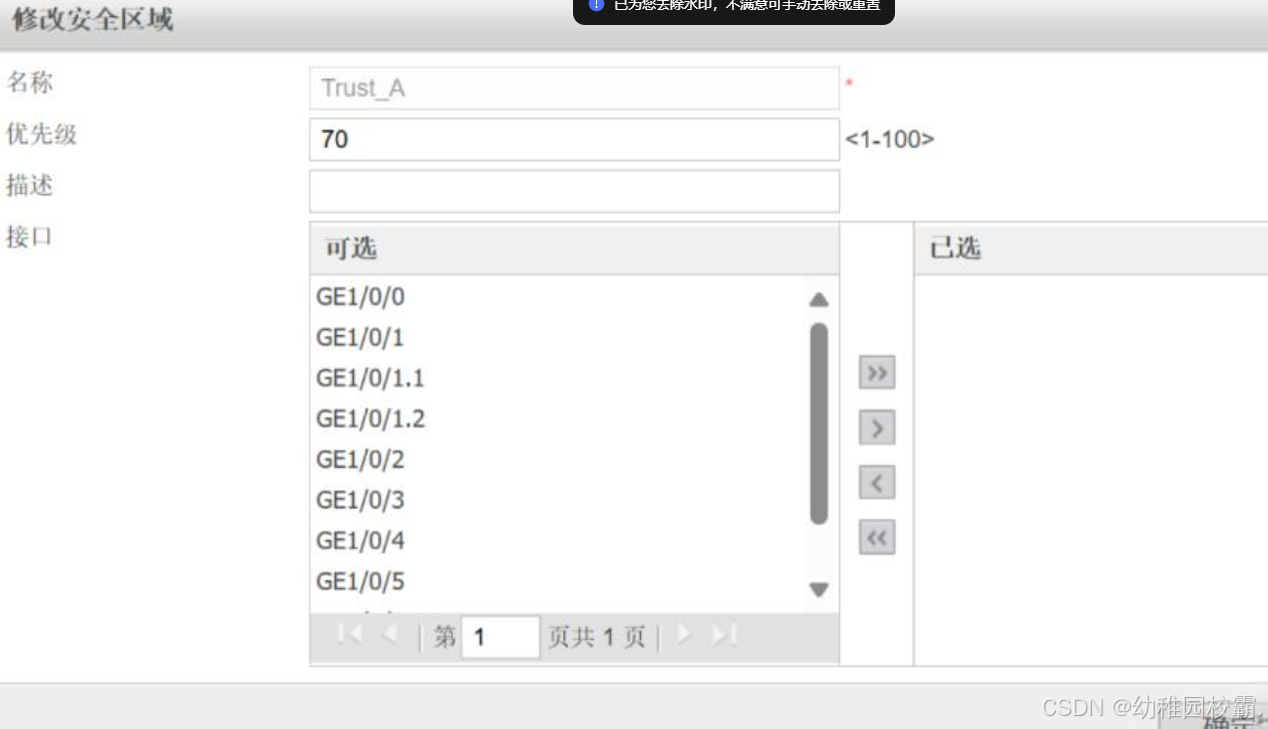

 3.设置安全区域



按要求将安全区域分配给接口

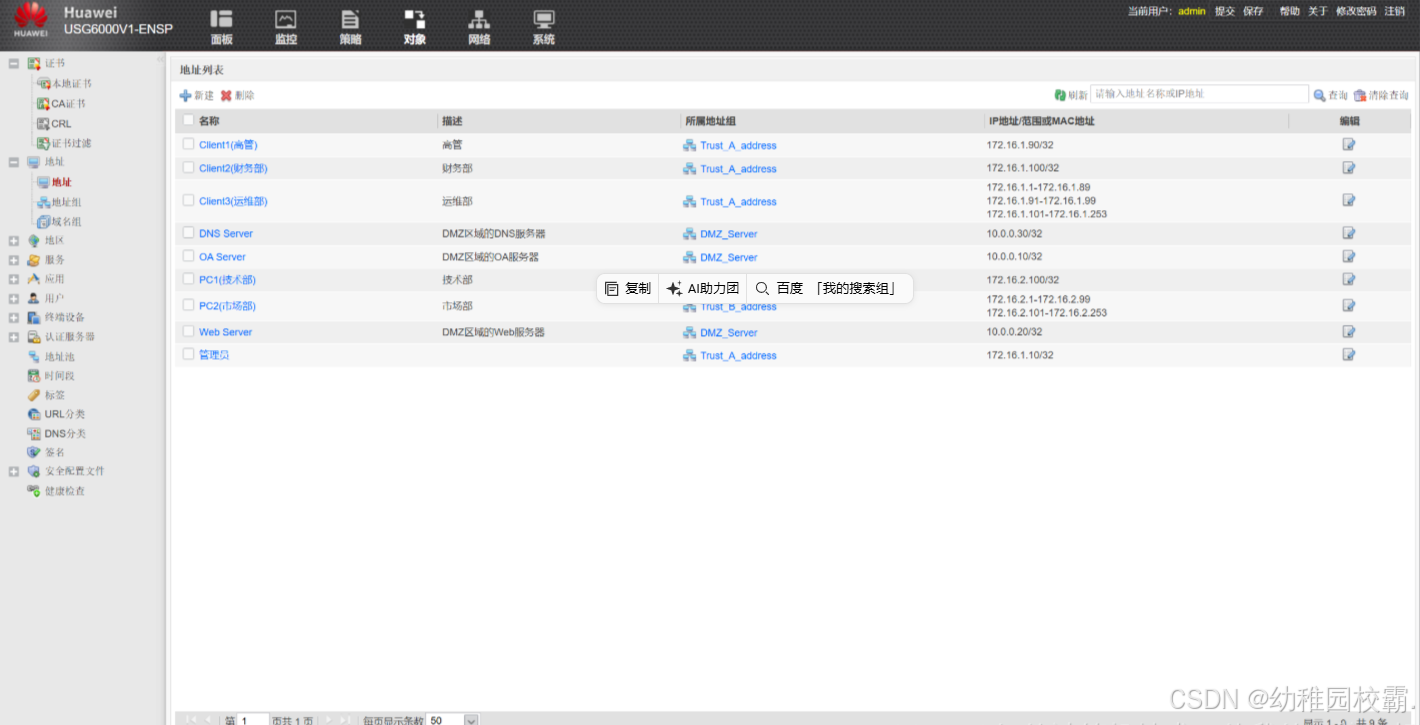

4.防火墙地址组信息

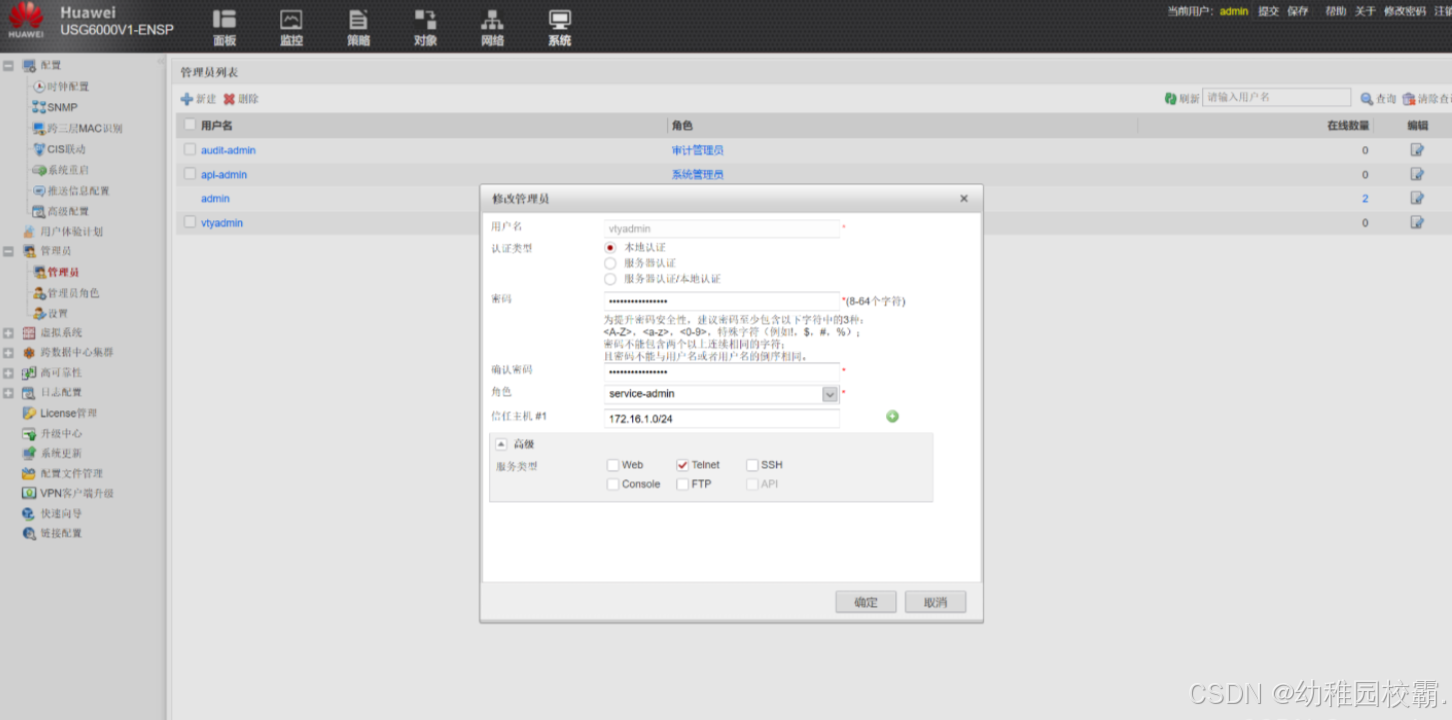

5.完成管理员身份配置

  [FW-GigabitEthernet0/0/0] service-manage telnet permit
 [FW]telnet server enable
 [FW]user-interface  vty 0 4
 [FW-ui-vty0-4]protocol inbound telnet

测试

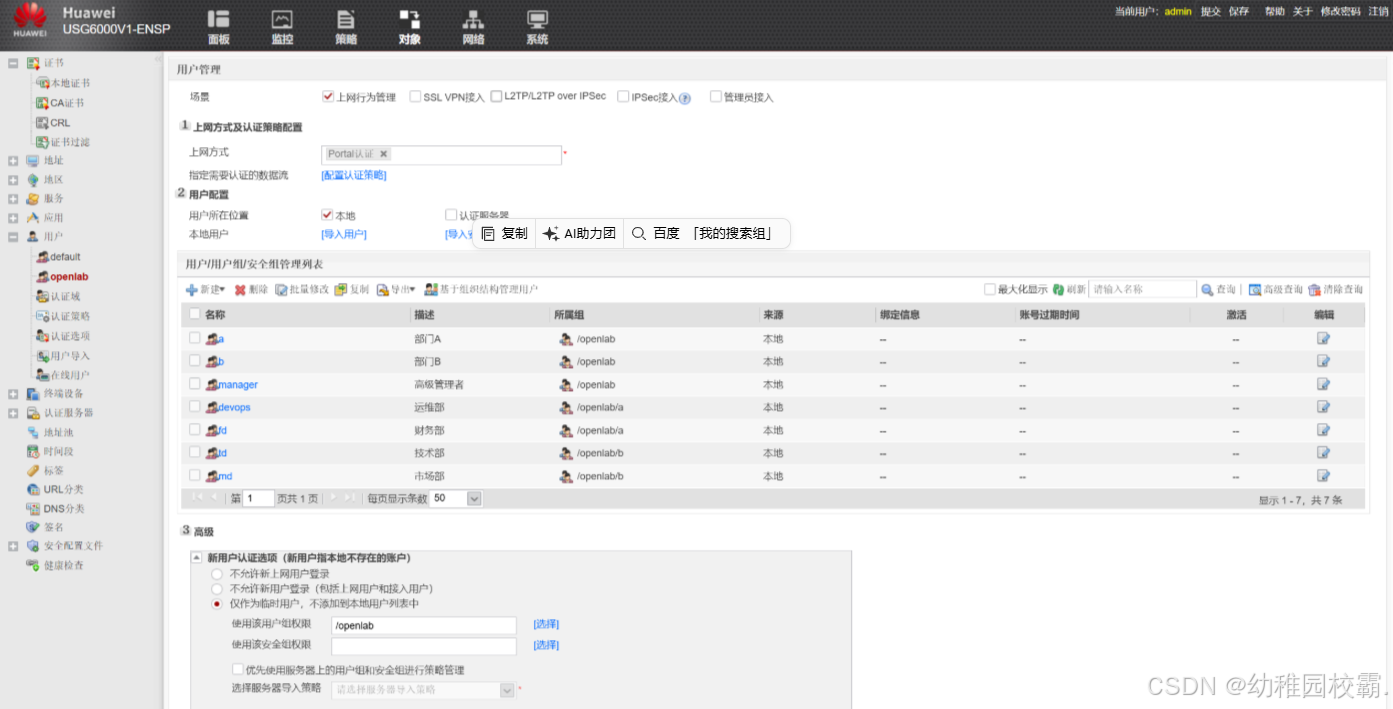

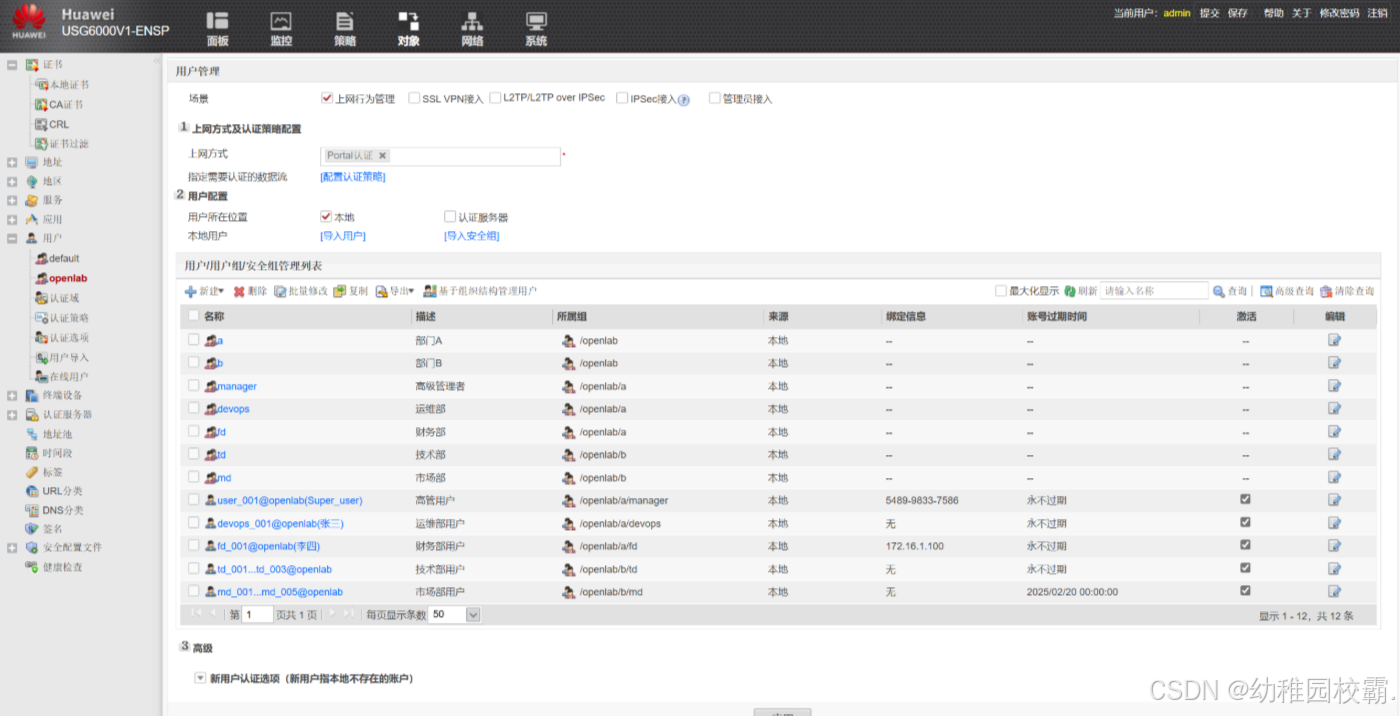

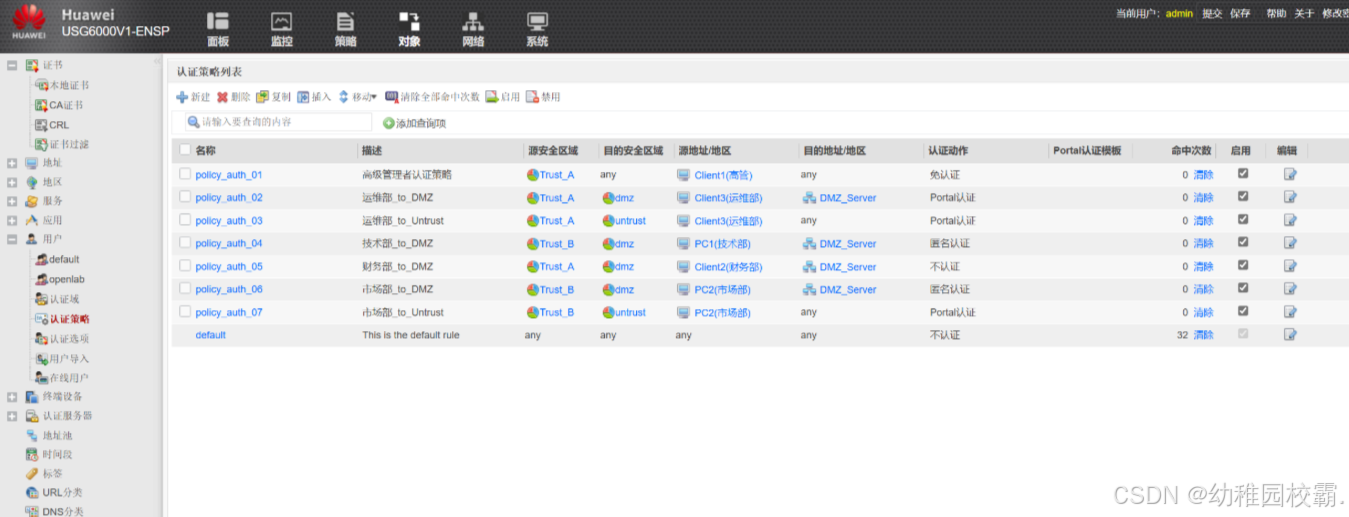

6.用户认证配置

测试

7.安全策略配置
