MPU3300的IIC读写字节顺序

最新推荐文章于 2023-10-21 17:30:52 发布
最新推荐文章于 2023-10-21 17:30:52 发布
阅读量639 收藏
点赞数
CC 4.0 BY-SA版权
分类专栏： 技术交流 文章标签： IIC
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/djc1096113572/article/details/80075628
本文详细介绍了I2C通信的基本操作流程，包括如何通过I2C总线进行单字节和双字节的数据写入及读取操作。文章首先解释了写入数据的过程，接着阐述了读取数据的方法，并对每个步骤进行了详细的说明。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

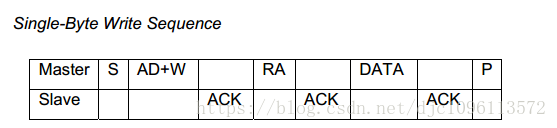

1 写一个字节

起始信号+芯片地址W+ACK+寄存器地址+ACK+寄存器数据+ACK+停止信号

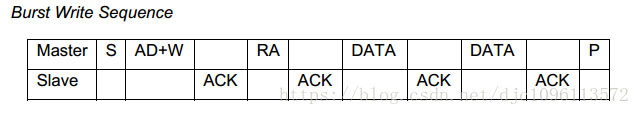

2 写两个字节

起始信号+芯片地址W+ACK+寄存器地址+ACK+寄存器数据+ACK+寄存器数据（此寄存器地址为上一个寄存器地址自动加1）+ACK+停止信号

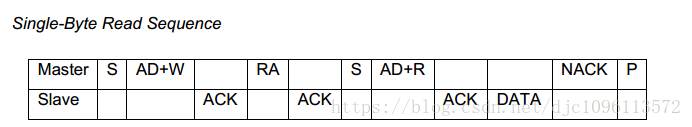

3 读一个字节

起始信号+芯片地址W+ACK+寄存器地址+ACK+起始信号+芯片地址R+ACK+寄存器数据+NACK+停止信号

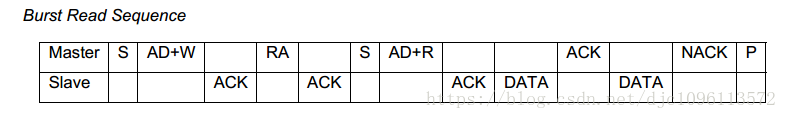

4 读两个字节

起始信号+芯片地址W+ACK+寄存器地址+ACK+起始信号+芯片地址R+ACK+寄存器数据+ACK+寄存器数据（此寄存器地址为上一个寄存器地址自动加1）+NACK+停止信号

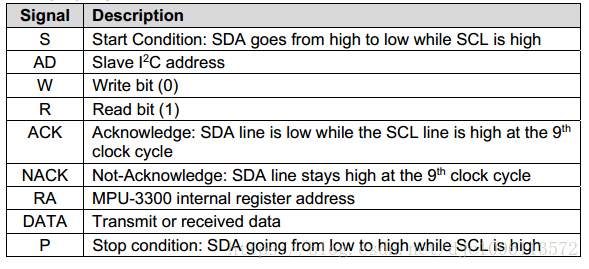

5 术语

6 能力有限欢迎提出问题
