本文详细介绍了在DirectX中实现透明效果的全过程，包括混合状态的初始化、渲染时的管线绑定、Shader中的alpha混合处理、纹理扩展技巧以及裁剪操作。通过具体的代码示例，展示了如何设置D3D10_BLEND_DESC、应用纹理变换矩阵和资源，以及在Pixel Shader中进行alpha裁剪。

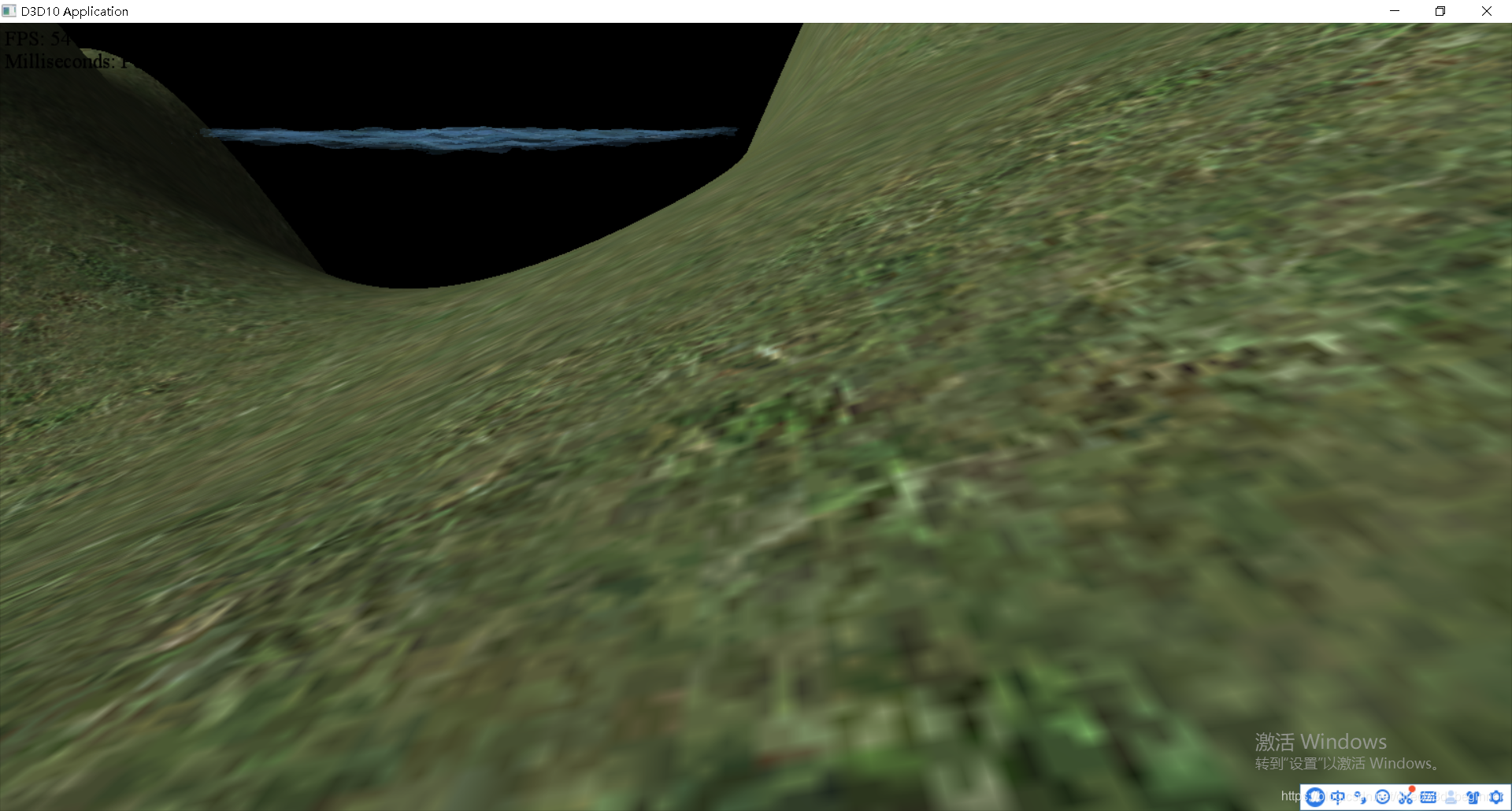

先上图

1，初始化时，创建混合状态

   D3D10_BLEND_DESC blendDesc = { 0 };
   blendDesc.AlphaToCoverageEnable = false;
   blendDesc.BlendEnable[0] = true;
   blendDesc.SrcBlend = D3D10_BLEND_SRC_ALPHA;
   blendDesc.DestBlend = D3D10_BLEND_INV_SRC_ALPHA;
   blendDesc.BlendOp = D3D10_BLEND_OP_ADD;
   blendDesc.SrcBlendAlpha = D3D10_BLEND_ONE;
   blendDesc.DestBlendAlpha = D3D10_BLEND_ZERO;
   blendDesc.BlendOpAlpha = D3D10_BLEND_OP_ADD;
   blendDesc.RenderTargetWriteMask[0] = D3D10_COLOR_WRITE_ENABLE_ALL;

md3dDevice->CreateBlendState(&blendDesc, &mTransparentBS);
2，渲染时绑定到管线

       mWVP = mWavesWorld * mView * mProj;
       mfxWVPVar->SetMatrix((float*)&mWVP);
       mfxWorldVar->SetMatrix((float*)&mWaves);
       mfxTexMtxVar->SetMatrix((float*)&waterTexMtx);
       mfxDiffuseMapVar->SetResource(mWaterMapRV);
       mfxSpecMapVar->SetResource(mDefaultSpecMapRV);

       pass->Apply(0);
       md3dDevice->OMSetBlendState(mTransparentBS, blendFactors, 0xffffffff);
       mWaves.draw();

3，在shader中，进行alpha混合，（这里指rgb的混合，不包含alpha值的混合）

ps..

float alpha = gDiffuseMap.Sample(gTriLinearSam, pIn.texC0 ).a;
clip(alpha - 0.25f);

....

return float4(litColor, alpha);

4，之所以用到了tex0和tex1，是因为在c++程序中，纹理扩展了，但是alpha值不要扩展(否则不能保持alpha通道与水体深度之间的对应关系)

在shder中,

vOut.texC0 = vIn.texC;
vOut.texC1 = mul(float4(vIn.texC, 0.0f, 1.0f), gTexMtx);

在c++中

   D3DXMATRIX S;
   D3DXMatrixScaling(&S, 5.0f, 5.0f, 1.0f);
   D3DXMATRIX landTexMtx = S;

mfxTexMtxVar = mFX->GetVariableByName("gTexMtx")->AsMatrix();
mfxTexMtxVar->SetMatrix((float*)&landTexMtx);
