1 前言

最近在研究gis相关的开发，之前使用arcgis进行二次开发，虽然arcgis的文档很丰富，demo功能也比较全，实例代码也都有，可无奈的是，arcgis的桌面版只支持x86平台，由于我的项目涉及到的是arm平台的，只能再找一个能同时支持x86和arm的gis开发库了。

通过网上搜索，最后发现QGIS用的比较多，而且是开源的，于是就选择使用QGIS来进行开发了，但QGIS的资料真的是很少，比arcgis还少，没办法，自己研究吧。

图层的添加，要素的添加，这些都是基本的，baidu一搜一大堆，我这里就不说了。此文主要来说一下如果对图层中的要素进行移动。

2 开发环境

Qt 5.12.12+QGIS 3.10+Win11

编译器选择vs2017(msvc2017_64bit)

3 添加要素

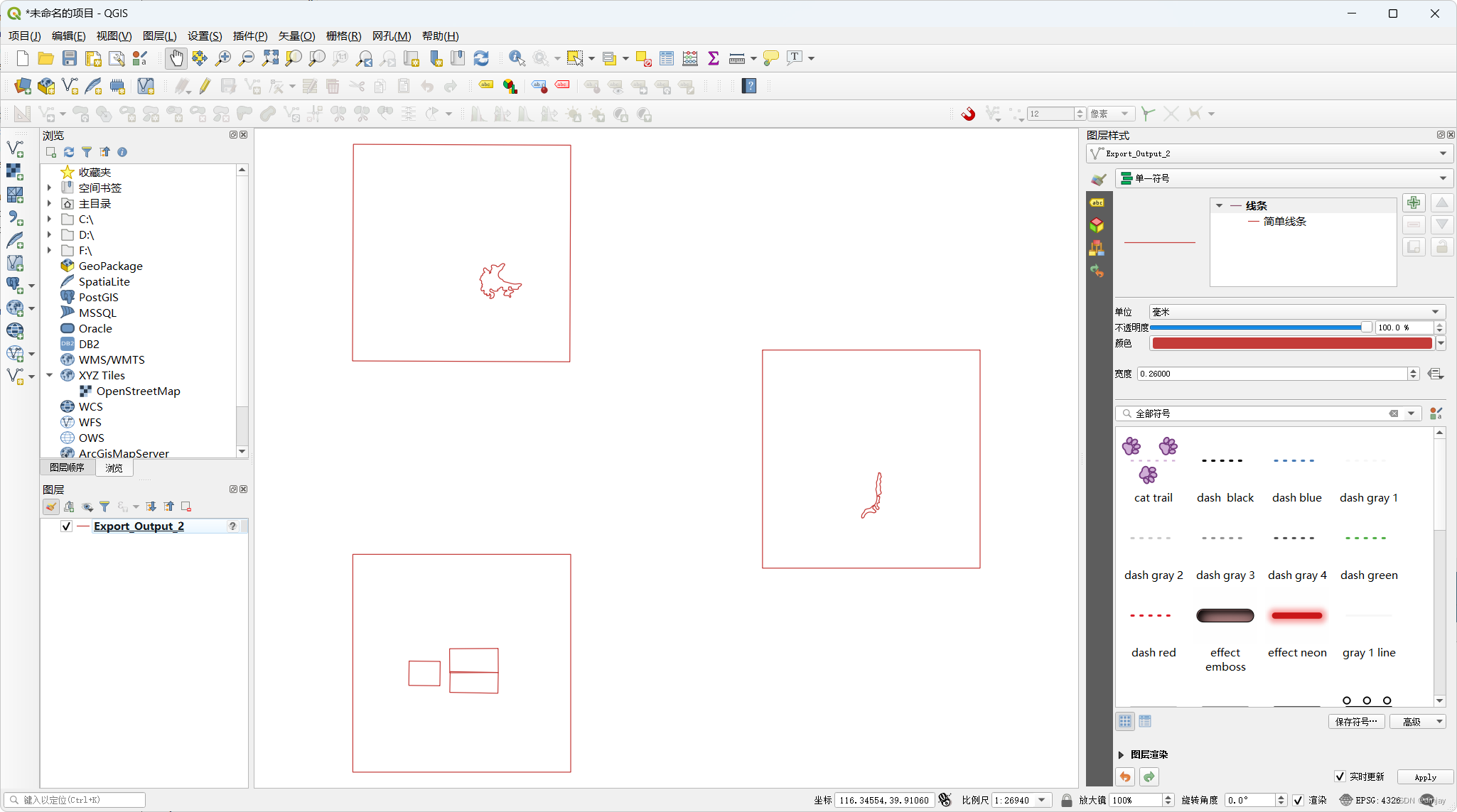

首先，我们先在QGIS desktop中导入一张shp图层，如下图：

代码如下：

void MainWindow::addVectorLayer(const QString& path)
{
    QString fileName;
    if (path.isEmpty())
    {
        fileName = QFileDialog::getOpenFileName(this, tr("Open shape file"), "", "*.shp");
        if(fileName.isNull())//如果未选择文件则返回
            return;
    }
    else
    {
        fileName = path;
    }
    QFileInfo info(fileName);
    QString basename = info.baseName();

    qDebug()<<"basename:"<<basename;

    // 创建矢量图层
    QgsVectorLayer* vecLayer = new QgsVectorLayer(fileName, basename, "ogr");

    if (!vecLayer->isValid())
    {
        QMessageBox::critical(this, "error", QString("layer is invalid: \n") + fileName);
        return;
    }
    // 缩放至图层区域
    m_mapCanvas->setExtent(vecLayer->extent());
    mlayers.append(vecLayer);
    m_mapCanvas->setLayers(mlayers);
    m_mapCanvas->refresh();

    // 设置坐标系，坐标系以导入的shp文件为准
    vecLayer->setCrs(QgsCoordinateReferenceSystem(4326, QgsCoordinateReferenceSystem::EpsgCrsId));
    // 设置当前图层
    m_mapCanvas->setCurrentLayer(vecLayer);

}

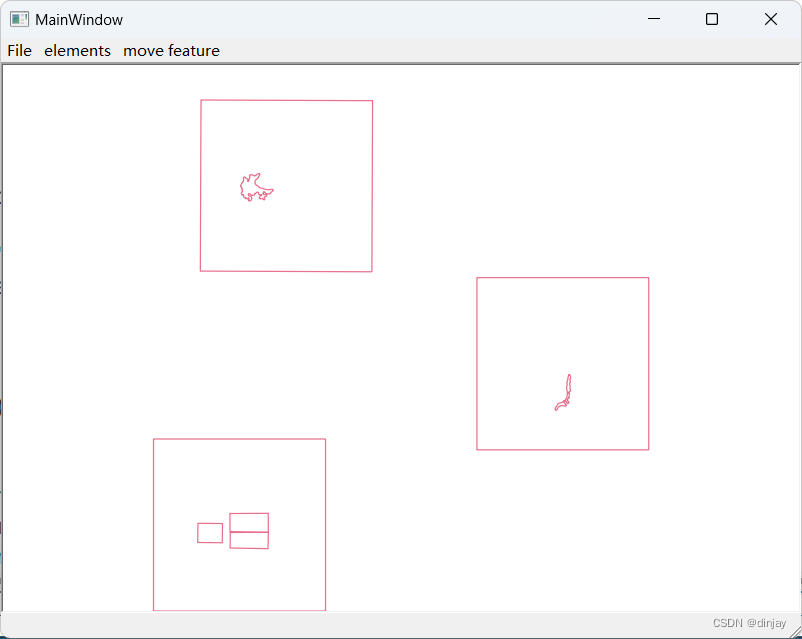

导入之后运行效果如下：

4 如何移动要素

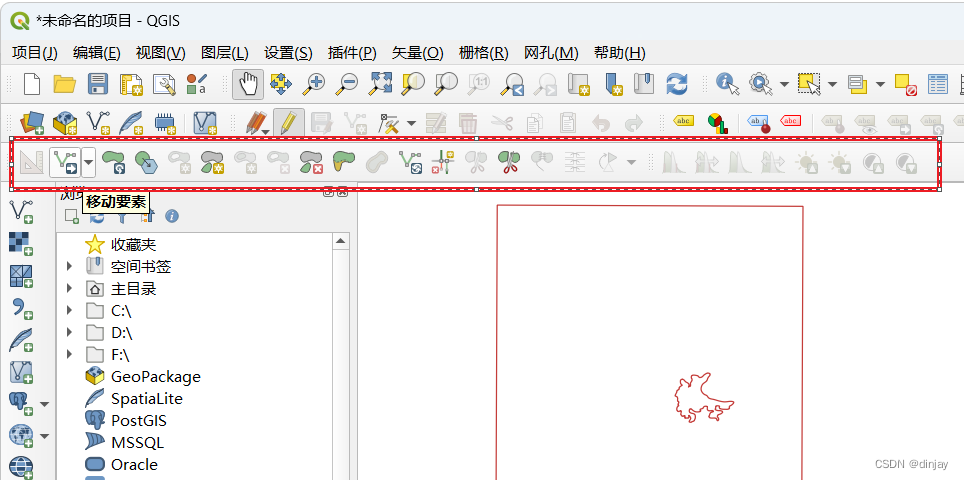

接下来说一下如何移动要素。通过参考QGIS Desktop工具上的工具栏，可以发现要素操作的工具栏，见下图：

小白会问，怎么我的工具栏是灰色的不能点啊，那是因为需要先开启编辑状态，按下按钮

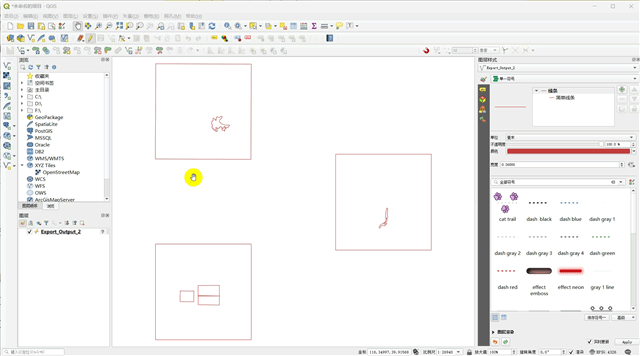

然后就元素工具栏就点亮了。然后我们就可以点击移动要素按钮，对图层的要素进行移动了。如下：

网上资料比较多的都是说如何识别选择的要素，或者如何选择要素，这明显不是我们想要的，但提供了思路，就是这些工具按钮，都是通过QgsMapTool这个类来实现的，既然网上没有，那就看源码吧，最后通过文件搜索关键字move feature，在源码的\src\app\目录下发现了qgsmaptoolmovefeature.cpp这个文件，就是QGIS上的移动要素的类，我们打开看一下代码：

qgsmaptoolmovefeature.h

/***************************************************************************
    qgsmaptoolmovefeature.h  -  map tool for translating features by mouse drag
    ---------------------
    begin                : Juli 2007
    copyright            : (C) 2007 by Marco Hugentobler
    email                : marco dot hugentobler at karto dot baug dot ethz dot ch
 ***************************************************************************
 *                                                                         *
 *   This program is free software; you can redistribute it and/or modify  *
 *   it under the terms of the GNU General Public License as published by  *
 *   the Free Software Foundation; either version 2 of the License, or     *
 *   (at your option) any later version.
