云计算--网络原理与应用--20171122--STP与HSRP

• 简单了解STP
• 学习HSRP
• 实验



一.  简单学习STP

　　STP（spanning tree protocol）生成树协议，就是把一个环形的结构改变成一个树形的结构。通过一些算法，在逻辑上阻塞一些端口，生成一个逻辑上的树形结构。

　　生成树算法的三个步骤：

　　1.选择根网桥(root bridge)；

　　2.选择根接口(root ports)；

　　3.选择指定的端口(designated port)；



(1) 选择根网桥

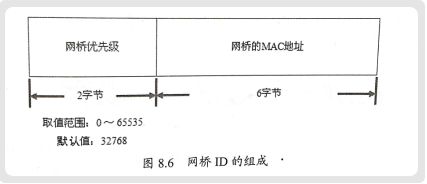

　　根据根网桥的依据是网桥ID,网桥ID是一个8字节的字段，前两字节为网桥优先级，后6字节为网桥MAC地址。

　　

(2)选择根端口

　　根端口存在于非根网桥上，需要在每个非根网桥上选择一个根端口。

　　选择根端口依据如下：

• 到根网桥的路径成本最低；
• 直连的网桥ID最小；（与该端口相连的网桥，指对方）
• 端口ID最小；

 (3)指定端口

　　在每一个网段上选择一个指定端口，按顺序选择有以下三步骤：

• 根路径成本较低
• 所在的交换机的网桥ID值较小；
• 端口ID值较小



 二. HSRP原理

　　1.概述

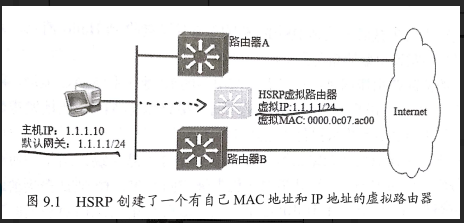

 　　HSRP（Hot standby routing protocol,热备份路由选择协议）是CISCO私有的技术。通过使用一个虚拟IP地址和虚拟MAC地址，LAN网段上的两台或者多台路由器可以作为一台虚拟路由对外提供服务。虚拟路由成员通过HSRP消息不断的交换状态信息，如果一台出现故障，另一台可接替他继续完成路由功能。

 　　



 　　2.HSRP配置

　　(1) 配置成员

　　　　standby  group-number ip vritual-ip-address

　　　　 group-numnber表示端口所属的HSRP组。

　　　　 virtual-ip-address：表示虚拟HSRP路由器的IP地址。

　　　　可以在vlan 和端口配置模式下配置。

 　　(2)配置HSRP的优先级

 　　　　在指定端口内配置优先级，发生故障时，用户可以灵活地指定端口顺序。

　　　　switch(config-if)# stanby group-num priority priority-value

　　　　priority-value范围是1-255，默认是100

　　(3)配置HSRP的占先权

　　　　当路由失效时，备份路由自动承担起活跃路由的角色。

　　　　standby group-num preempt



三. 实验

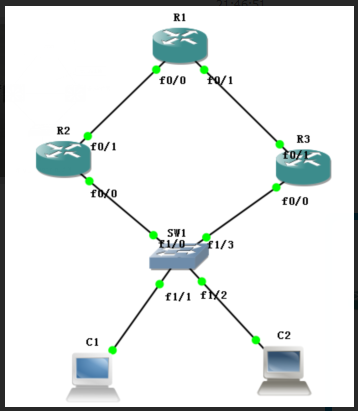

　　为下图设备配置HSRP,另外PC上网优先选择R2，R1为备份路由



思路：

• 浮动路由
• HSRP技术

1.配置代码如下

R1

interface Loopback0
ip address 1.1.1.1 255.255.255.0

interface FastEthernet0/0
ip address 192.168.12.1 255.255.255.0

interface FastEthernet0/1
ip address 192.168.13.1 255.255.255.0

ip route 192.168.10.0 255.255.255.0 192.168.12.2
ip route 192.168.10.0 255.255.255.0 192.168.13.3 10

R2：

interface FastEthernet0/0
ip address 192.168.10.100 255.255.255.0
standby 1 ip 192.168.10.1
standby 1 priority 120
standby 1 preempt
standby 1 track FastEthernet0/1

interface FastEthernet0/1
ip address 192.168.12.2 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.12.1

 R3：

interface FastEthernet0/0
ip address 192.168.10.200 255.255.255.0

standby 1 ip 192.168.10.1
standby 1 priority 115
standby 1 preempt

interface FastEthernet0/1
ip address 192.168.13.3 255.255.255.0

ip route 0.0.0.0 0.0.0.0 192.168.13.1

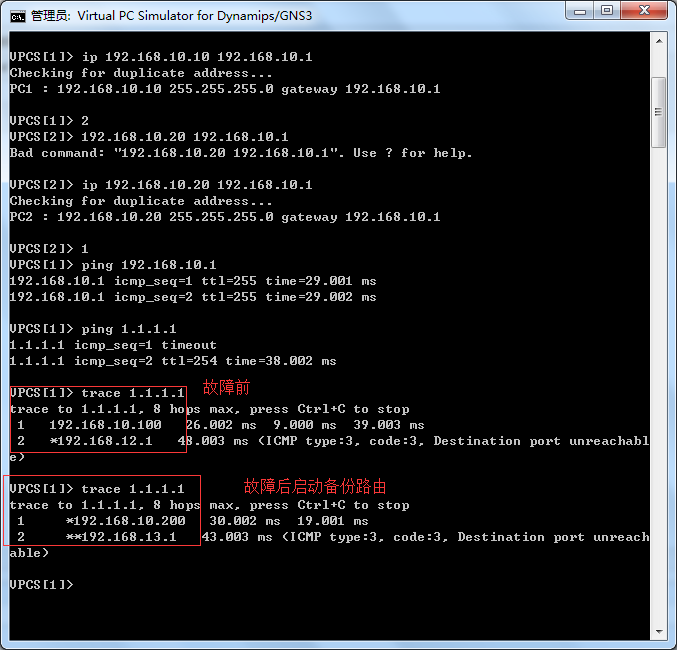

2.实验验证结果如下
