上面几个控件，相信大家已经耳熟能详，是基于MD风格的Android Design Support Library里面所包含的控件。

添加依赖：

 compile 'com.android.support:design:23.4.0'
 1
 1

Toolbar小结

使用Toolbar，首先要关闭actionbar。

方法1：

使得Activity的主题继承Theme.AppCompat.NoActionBar

方法2：

 <!-- Base application theme. -->
    <style name="AppTheme" parent="Theme.AppCompat.Light.DarkActionBar">
        <!-- Customize your theme here. -->
        <item name="colorPrimary">@color/colorPrimary</item>
        <item name="colorPrimaryDark">@color/colorPrimaryDark</item>
        <item name="colorAccent">@color/colorAccent</item>
        <item name="windowActionBar">false</item>
        <item name="windowNoTitle">true</item>
    </style>
 1
2
3
4
5
6
7
8
9
 1
2
3
4
5
6
7
8
9

然后在清单文件中的application 添加 android:theme=”@style/AppTheme”即可

布局：

 <android.support.v7.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        android:background="?colorPrimary"/>
 1
2
3
4
5
 1
2
3
4
5

使用actionBarSize默认高度，以及colorPrimary作为背景色，可自选。

使用：

        Toolbar toolbar = (Toolbar) findViewById(R.id.toolbar);
        // App Logo
        toolbar.setLogo(R.mipmap.ic_launcher);
        // Title
        toolbar.setTitle("My Title");
        // Sub Title
        toolbar.setSubtitle("Sub title");
        setSupportActionBar(toolbar);
        toolbar.setNavigationIcon(R.mipmap.ic_launcher);
        toolbar.setOnMenuItemClickListener(onMenuItemClick);
 1
2
3
4
5
6
7
8
9
10
 1
2
3
4
5
6
7
8
9
10

setNavigationIcon，setOnMenuItemClickListener必须放在setSupportActionBar之后才有效果，setLogo，setSubtitle，setTitle，必须放在setSupportActionBar之前才有效果。

这里写图片描述

menu点击：

 @Override
    public boolean onCreateOptionsMenu(Menu menu) {
        getMenuInflater().inflate(R.menu.menu_main, menu);
        return true;
    }
    private Toolbar.OnMenuItemClickListener onMenuItemClick = new Toolbar.OnMenuItemClickListener() {
        @Override
        public boolean onMenuItemClick(MenuItem menuItem) {
            String msg = "";
            switch (menuItem.getItemId()) {
                case R.id.action_edit:
                    msg += "Click edit";
                    break;
                case R.id.action_share:
                    msg += "Click share";
                    break;
                case R.id.action_settings:
                    msg += "Click setting";
                    break;
            }

            if(!msg.equals("")) {
                Toast.makeText(MainActivity.this, msg, Toast.LENGTH_SHORT).show();
            }
            return true;
        }
    };
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

AppBarLayout小结：

AppBarLayout是一个垂直方向的linearLayout，包含了对滑动手势的处理。我们可以使用app:layout_scrollFlags这样的标签来设置滑动的行为表现。

使用AppBarLayout需要注意下面几个要点：

首先，AppBarLayout必须作为CoordinatorLayout的直接子View
其次，在AppBarLayout里面必须包含一个ToolBar
最后，在CoordinatorLayout里面可以添加那些可以滑动的组件，例如RecyclerView

布局结构：

   <!--必须使用CoordinatorLayout才会有向上隐藏效果-->
    <android.support.design.widget.CoordinatorLayout
        xmlns:app="http://schemas.android.com/apk/res-auto"
        android:id="@+id/main_content"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <android.support.design.widget.AppBarLayout
            android:id="@+id/app_bar_layout"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

            <android.support.v7.widget.Toolbar
                android:id="@+id/tool_bar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                android:background="?attr/colorPrimary"
                app:layout_scrollFlags="scroll|enterAlways" />

            <android.support.design.widget.TabLayout
                android:id="@+id/tab_layout"
                android:layout_width="match_parent"
                android:layout_height="35dp"
                android:background="#03BCD4"/>

        </android.support.design.widget.AppBarLayout>

        <android.support.v4.view.ViewPager
            android:id="@+id/view_pager"
            app:layout_behavior="@string/appbar_scrolling_view_behavior"
            android:layout_width="match_parent"
            android:layout_height="match_parent"/>

    </android.support.design.widget.CoordinatorLayout>
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

解析：
一：因为包含toolBar
android:theme=”@style/ThemeOverlay.AppCompat.Dark.ActionBar”

二：设置滑动隐藏
app:layout_scrollFlags=”scroll|enterAlways”

enterAlways:
一旦向上滚动这个view就可见。
enterAlwaysCollapsed:
顾名思义，这个flag定义的是何时进入（已经消失之后何时再次显示）。假设你定义了一个最小高度（minHeight）同时enterAlways也定义了，那么view将在到达这个最小高度的时候开始显示，并且从这个时候开始慢慢展开，当滚动到顶部的时候展开完。
exitUntilCollapsed:
同样顾名思义，这个flag时定义何时退出，当你定义了一个minHeight，这个view将在滚动到达这个最小高度的时候消失。

三：滑动组件的动画，满一屏才有效果。
app:layout_behavior=”@string/appbar_scrolling_view_behavior”

效果：
滑动隐藏AppBarLayout

这里写图片描述

CoordinatorLayout小结：

CoordinatorLayout继承自framelayout，我们相当于在framelayout上做一些操作

添加Floating Action Button:

<android.support.design.widget.CoordinatorLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/main_content"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
    <!--其他布局-->
   <android.support.design.widget.FloatingActionButton
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="end|bottom"
        android:layout_margin="15dp"
        android:src="@mipmap/ic_launcher"
        app:backgroundTint="@color/colorPrimary"/>
        </android.support.design.widget.CoordinatorLayout>
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
 1
2
3
4
5
6
7
8
9
10
11
12
13
14

app:backgroundTint设置背景颜色

效果：
这里写图片描述

FloatingActionButton随着Recylerview的滑动显示和隐藏：

方法一：
监听recylerview或者scrollview的滑动事件，判断是上滑还是下滑，
1：定义变量private int mScrollThreshold=0;
2：监听滑动

recyclerView.setOnScrollListener(new RecyclerView.OnScrollListener() {
            @Override
            public void onScrollStateChanged(RecyclerView recyclerView, int newState) {
                super.onScrollStateChanged(recyclerView, newState);
            }

            @Override
            public void onScrolled(RecyclerView recyclerView, int dx, int dy) {
                boolean isSignificantDelta = Math.abs(dy) > mScrollThreshold;
                if (isSignificantDelta) {
                    if (dy > 0) {
                        fab.hide();
                    } else {
                        fab.show();
                    }
                }
                mScrollThreshold = dy;

            }
        });
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

这是比较容易理解，比较容易实现的方法。

方法二：
自定义ScrollAwareFABBehaviorDefault：


/**
 * Created by Administrator on 2016/6/12.
 */
public class ScrollAwareFABBehaviorDefault extends FloatingActionButton.Behavior {

    public ScrollAwareFABBehaviorDefault(Context context, AttributeSet attrs) {
        super();
    }

    @Override
    public boolean onStartNestedScroll(final CoordinatorLayout coordinatorLayout, final FloatingActionButton child,
                                       final View directTargetChild, final View target, final int nestedScrollAxes) {
        // Ensure we react to vertical scrolling
        return nestedScrollAxes == ViewCompat.SCROLL_AXIS_VERTICAL
                || super.onStartNestedScroll(coordinatorLayout, child, directTargetChild, target, nestedScrollAxes);
    }

    @Override
    public void onNestedScroll(final CoordinatorLayout coordinatorLayout, final FloatingActionButton child,
                               final View target, final int dxConsumed, final int dyConsumed,
                               final int dxUnconsumed, final int dyUnconsumed) {
        super.onNestedScroll(coordinatorLayout, child, target, dxConsumed, dyConsumed, dxUnconsumed, dyUnconsumed);
        if (dyConsumed > 0 && child.getVisibility() == View.VISIBLE) {
            // User scrolled down and the FAB is currently visible -> hide the FAB
            child.hide();
        } else if (dyConsumed < 0 && child.getVisibility() != View.VISIBLE) {
            // User scrolled up and the FAB is currently not visible -> show the FAB
            child.show();
        }
    }
}
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

在布局中引用：

<android.support.design.widget.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="end|bottom"
        android:layout_margin="15dp"
        android:src="@mipmap/ic_launcher"
        app:backgroundTint="@color/colorPrimary"
        app:layout_behavior="com.example.com.testtoolbar.ScrollAwareFABBehaviorDefault" />/>
 1
2
3
4
5
6
7
8
9
 1
2
3
4
5
6
7
8
9

其他方式借鉴：
http://www.jcodecraeer.com/a/anzhuokaifa/androidkaifa/2016/0407/4126.html

CollapsingToolbarLayout

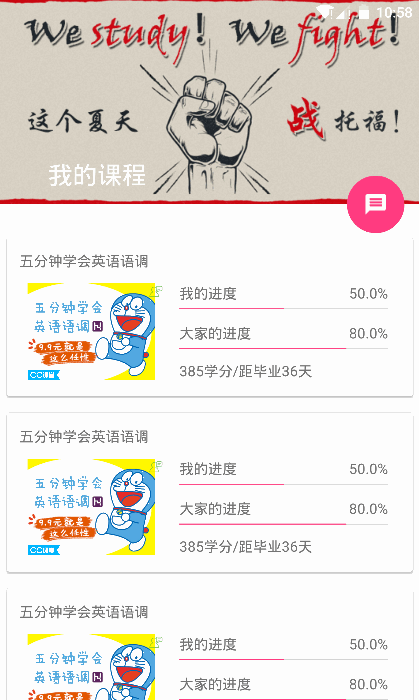

CollapsingToolbarLayout能让我们做出更高级的动画，比如在里面放一个ImageView，然后在它折叠的时候渐渐淡出。同时在用户滚动的时候title的高度也会随着改变。

效果实例：
这里写图片描述

布局结构：

<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/main_content"
    android:layout_width="match_parent"
    android:layout_height="match_parent">
 <android.support.design.widget.AppBarLayout
        android:id="@+id/app_bar"
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

        <android.support.design.widget.CollapsingToolbarLayout
            android:id="@+id/collapsing_toolbar"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            app:layout_scrollFlags="scroll|exitUntilCollapsed"
            android:fitsSystemWindows="true"
            app:contentScrim="?attr/colorPrimary"
            app:expandedTitleMarginStart="48dp"
            app:expandedTitleMarginEnd="64dp">

            <ImageView
                android:id="@+id/back_drop"
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:scaleType="centerCrop"
                android:src="@drawable/title"
                android:fitsSystemWindows="true"
                app:layout_collapseMode="parallax" />

            <android.support.v7.widget.Toolbar
                android:id="@+id/tool_bar"
                android:layout_width="match_parent"
                android:layout_height="?attr/actionBarSize"
                app:layout_collapseMode="pin" />

        </android.support.design.widget.CollapsingToolbarLayout>

    </android.support.design.widget.AppBarLayout>
    </android.support.design.widget.CoordinatorLayout>
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
 1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

解析：

app:layout_collapseMode=”pin”来确保Toolbar在view折叠的时
候仍然被固定在屏幕的顶部。使用app:layout_collapseMode=”parallax”（以及使用
app:layout_collapseParallaxMultiplier=”0.7″来设置视差因子）来实现视差滚动效果（比如
CollapsingToolbarLayout里面的一个ImageView），这中情况和CollapsingToolbarLayout的
app:contentScrim=”?attr/colorPrimary”属性一起配合更完美。

Java设置：

CollapsingToolbarLayout collapsingToolbar =(CollapsingToolbarLayout) findViewById(R.id.collapsing_toolbar);
        collapsingToolbar.setTitle("详情界面");
 1
2
 1
2

解析：当你让CollapsingToolbarLayout和Toolbar在一起使用的时候，title会在展开的时候自动变得大些，而在折叠的时候让字体过渡到默认值。必须注意，在这种情况下你必须在CollapsingToolbarLayout上调用setTitle()，而不是在Toolbar上。
