视频AXI4-Stream to Video Out 调试

        本次调试的工作主要是尝试视频标准行场同步信号转AXI4 Stream再转行场数据信号输出。调试的目的在于Xilinx官方好多关于图像处理的Example,其中的视频流格式都是AXI4格式的,故学习一下。

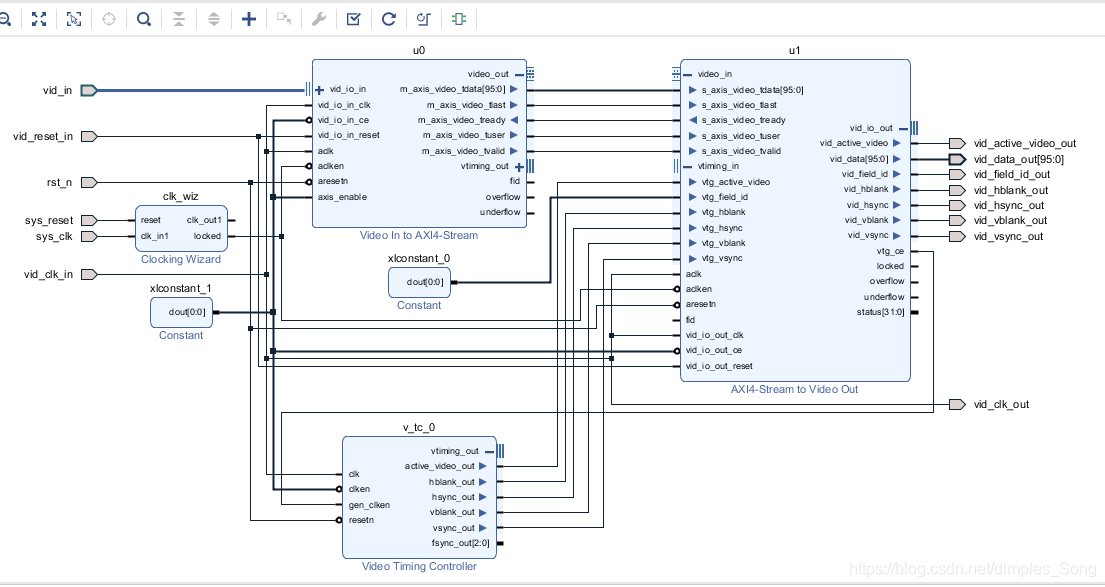

        下图为本测试工程Block设计图。其中Constant0的输出固定值0,Constant1输出固定值1。clk_wiz模块就用了一个locked信号,本来是尝试pll输出像素时钟的,后来发现不需要,这边就懒得删除了。工程的输入的是标准的1920×1080@60Hz的视频流,时钟频率为148.5Mhz。v_tc模块配置的也是1080p。u0与u1的aclk和视频流同步,v_tc的clk与u1的vid_io_out_clk和时序同步,本工程里全部接的一个时钟源。

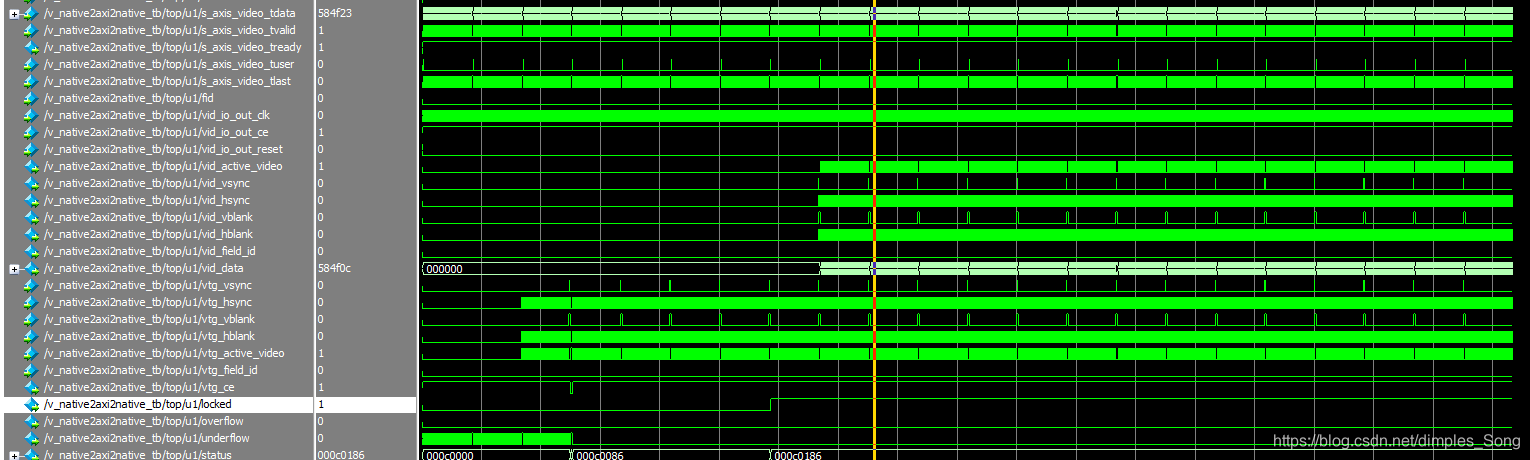

        下图为部分信号的仿真测试图。 仿真时间比较长,大概仿真到第8副图像的时候,AXI4-Stream to Video Out模块locked信号被拉高。

       发两篇参考博客,希望对读者有帮助。

        https://blog.youkuaiyun.com/angelbosj/article/details/50177517

        https://blog.youkuaiyun.com/u010942671/article/details/71598585
