使用555定时器制作电子门铃

前言

555定时器是一种多用送集成电路，只要其外部配接少量阳容元件就可构成施密特触发器、单稳态触发器和多谐振荡器等，使用方便、灵活。因此，在波形变换与产生、测量控制、家用电器等方面都有着广泛的应用。

一、555定时器的电路结构及组成

主要由电阻分压器、电压比较器C1和C2、与非门G1,和G2组成的基本RS触发器、放电管VT和输出缓冲级G3五部分组成。图中TH为电压比较器C,的關值输入端,TR为电压比较器C2的触发输入端,C0为控制端,Rd|为直接置0端,DIS为放电端,OUT为输出端。各部分的作用如下：

1.1电阻分压器

它由3个阻值均为5kn的电阳串联而成,分别为电压比较器C1和C2提供基准电压。其中UR1=2/3Vcc为C1同相输入端的基准电压；UR2=1/3Vcc为C2向输入端的基准电压。如在控制端 CO 加固定电压Uco时，则UR1=UCO，UR2=1/2Uco。cO端不用时，为防止高频干扰，通常在C0端对地接一个0.01uf的电容

1.2电压比较器

C1和C2两个电压比较器由运算放大器组成,同相端和反相端的电压分别用U+和U-表示。当U+>U-
时，电压比较器输出高电平1;当U+<U-时，电压比较器输出低电平0。

1.3基本RS触发器

基本RS触发器由G1，和G2两个与非门组成,它的输入信号分别为C1和C2的输出电压 和Uc1和Uc2
RD|为外部信号直接置0端。当RD|=0时，基本RS触发器置0，这时Q=0,Q|=1,输出u。=0。工作
时，RD|接高电平。

1.4放电管和输出缓冲器

三极管VT是作为开关管来使用的,其工作状态受基本RS触发器输出端的信号控制。当Q|为
低电平O时,VT截止：当Q|为高电平1时,VT导通。G3为输出缓冲器,用以提高55定时器的负载能力和隔离外接负载对定时器工作的影响。

二、555定时器的逻辑功能

设TT和 TR|端的输入电压分别为UTH和UTR|

当UTH>2/3Vcc\、UTR|>1/3Vcc时，电压比较器C1和C2的输出Uc1=0、Uc2=1，基本RS触发器被置0，Q=0、Q|=1，输出U0=0，同VT导通。

当UTH<2/3Vcc\、UTR|<1/3Vcc时,电压比较器C1和C2的输出Uc1=1、Uc2=0，基本RS触发器被置1，Q=1、Q|=0，输出U0=1，同VT截止。

当UTH<2/3Vcc\、UTR|>1/3Vcc时,电压比较器C1和C2的输出Uc1=1、Uc2=1，基本RS触发器保持原状态1，输出U0和VT保持原状态。

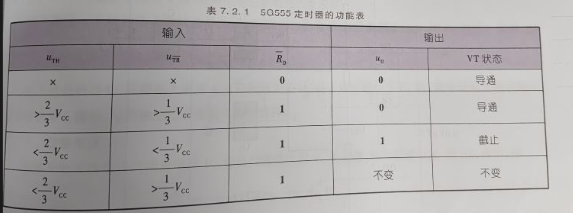

综上所述，5G555定时器的功能表为：

三、计时器仿真及分析原理

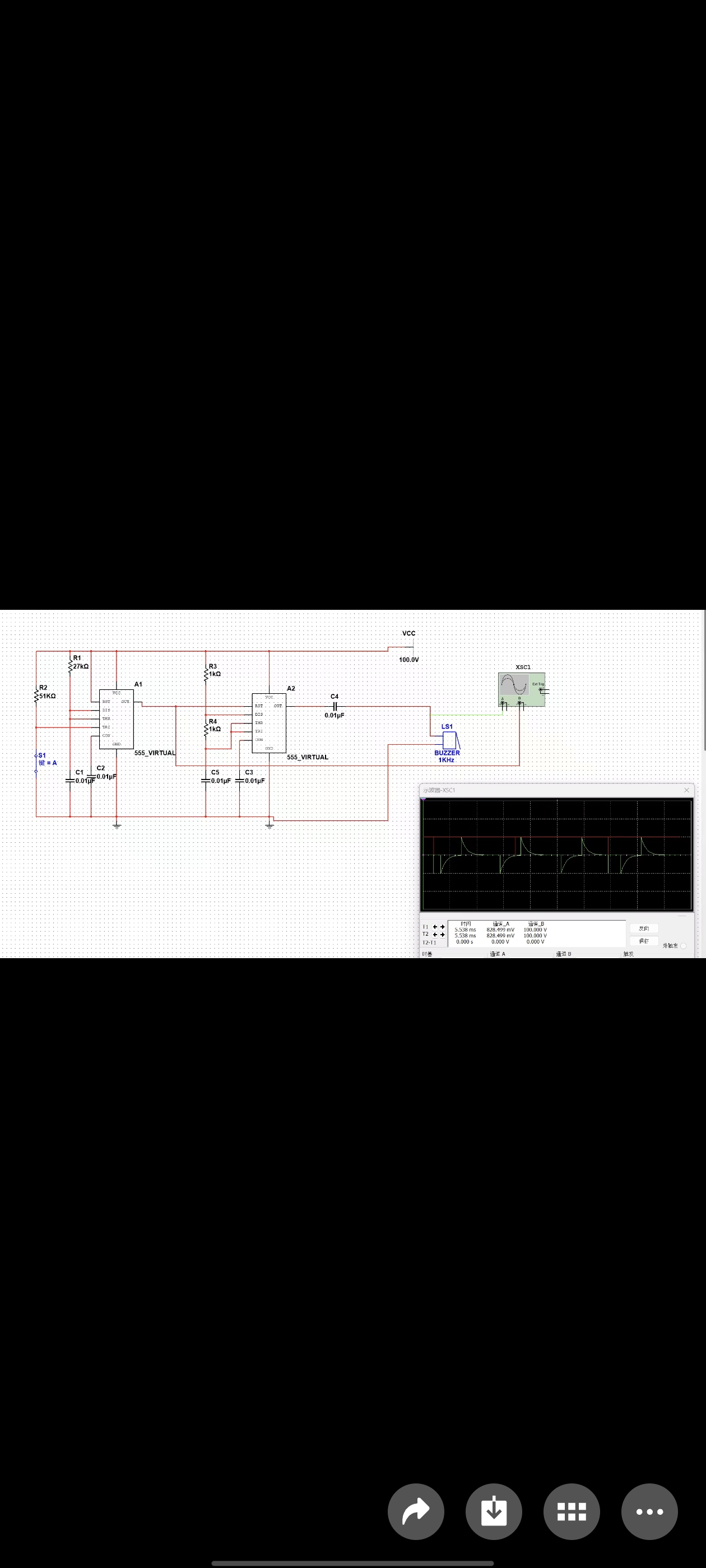

3.1、multisim 仿真

本实验使用电容选电阻并加入BUZZER（蜂鸣器）

在开启设备时可明显的听到滴滴的响声

3.2设备分析及工作原理

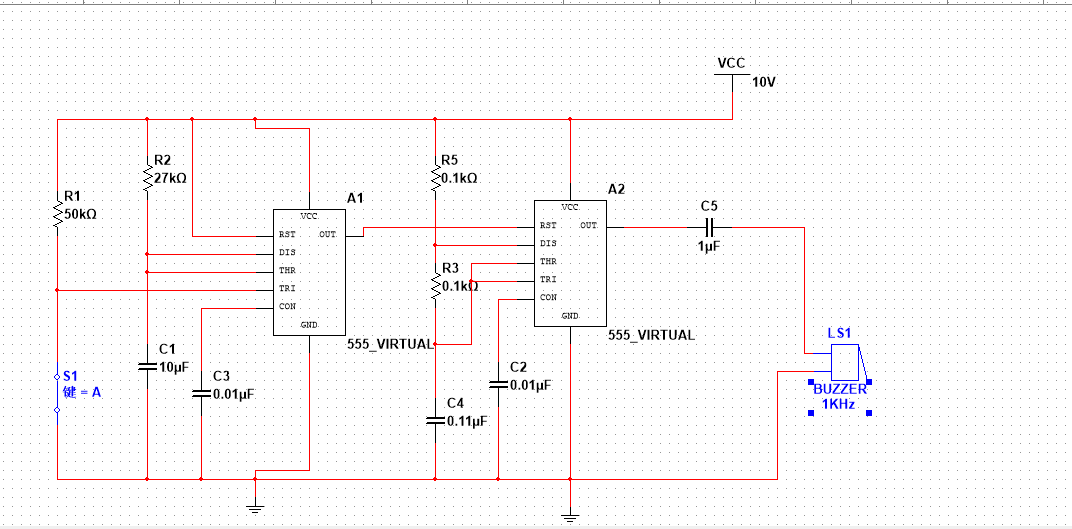

工作原理。555(左)定时器组成输出脉冲宽度为10s的单稳态触发器，555(右)定时器组成振荡频率为1KH2的多谱振荡器。开关S打开时，单稳态触发器输出端0UT输出为低电平，它加在多谐振荡器的置0端，使其停止振荡。当S开关按下又放开时，单稳态触发器的触发输入端TR|输入一个负脉冲，单稳态触发器输出端OUT输出一个宽度为10s的正脉冲，多谐振荡器的置0端及，获得一个宽度为10s的正脉冲，多谐振荡器开始振荡，并输出频率为1KH2的振荡信号，随之扬声器发出1 KH2的音响信号，持续时间为10s。当单稳态触发器输出的正脉冲结束后，多谐振荡器的置0端为低电平，振荡停止，扬声器的音响结束。
(2)改变音调。改变定时电路R,、R,和C，的参数值时，可改变多谐振荡器的振荡频率，从而改变了音调。
(3) 改变音响时间。改变定时电路R.和C，的参数值时，可欧变单稳态触发器输出正脉
冲的宽度，从而改变了多谐振荡器的振荡时间，即改变了音响的持续时间。
