本文详细介绍如何使用OpenLayers 2.0和3.0加载WMTS地图服务，并针对CGCS2000坐标系（EPSG:4490）进行Proj4JS配置，包括定义投影、设置分辨率及实现代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

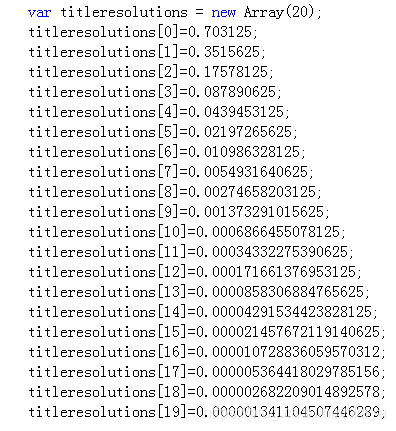

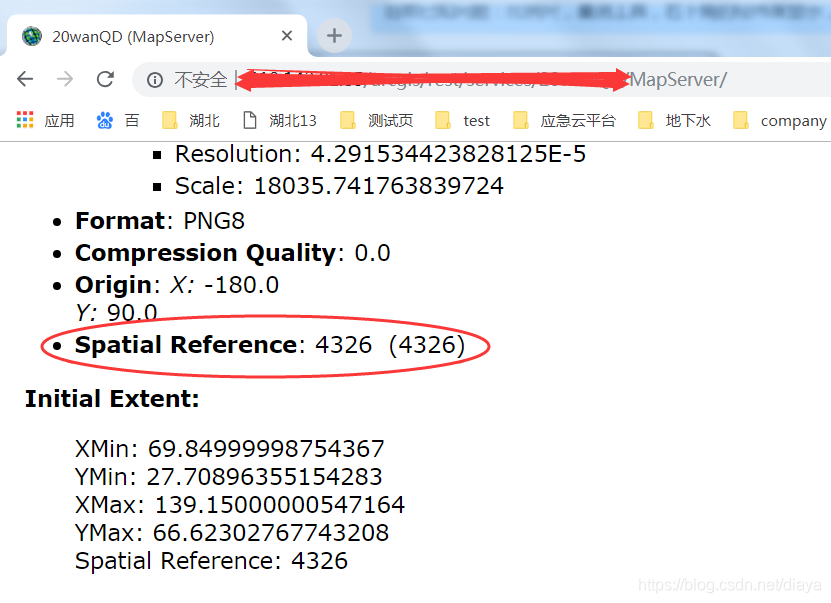

1. 通过wmts 确认发布的wmts是什么格式的。格分为wgs84用的是4326，cgc2000用的是4490，xian80用的是4610，下图是4326格式与其对应的分辨率，这块主要是openlayer2.0加载时，需要详细定义。3.0以上的，用proj4js去定义。

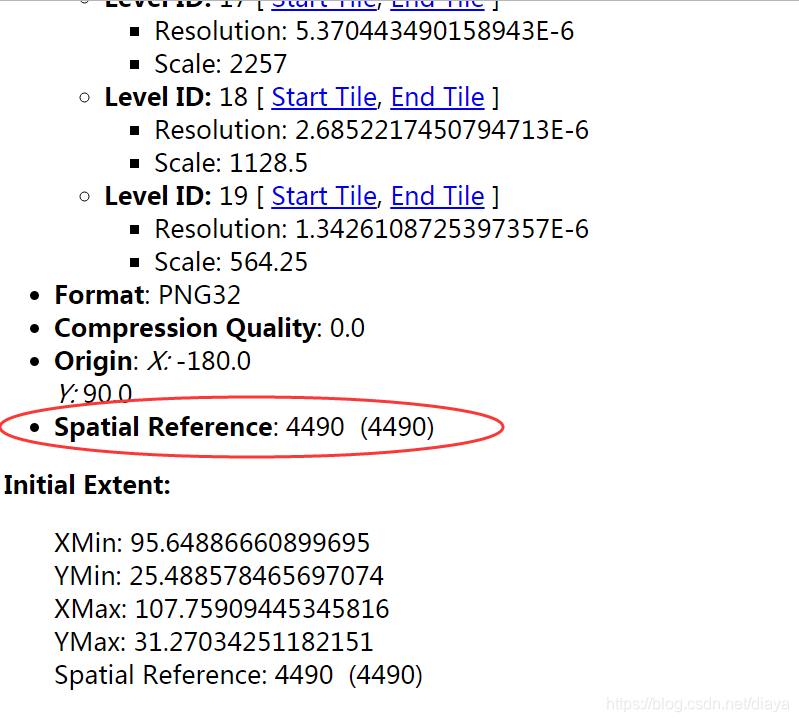

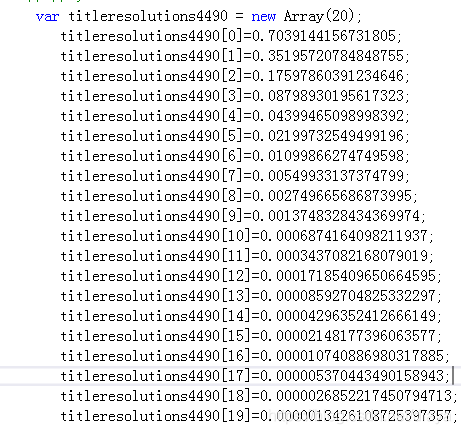

下面是4490格式与其对应分辨率

2。对于4490格式，需要在网页里加载proj4js文件： <script type="text/javascript" src="../libs/proj4js/2.5.0/proj4.js"></script>

下载proj4.js文件 https://www.bootcdn.cn/proj4js/

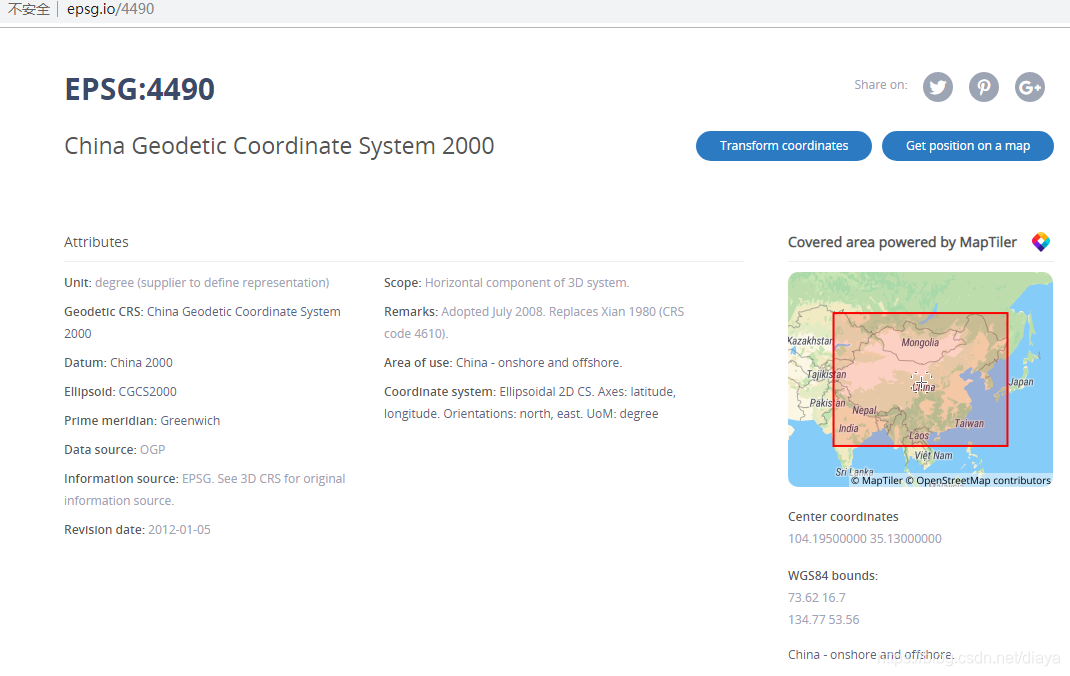

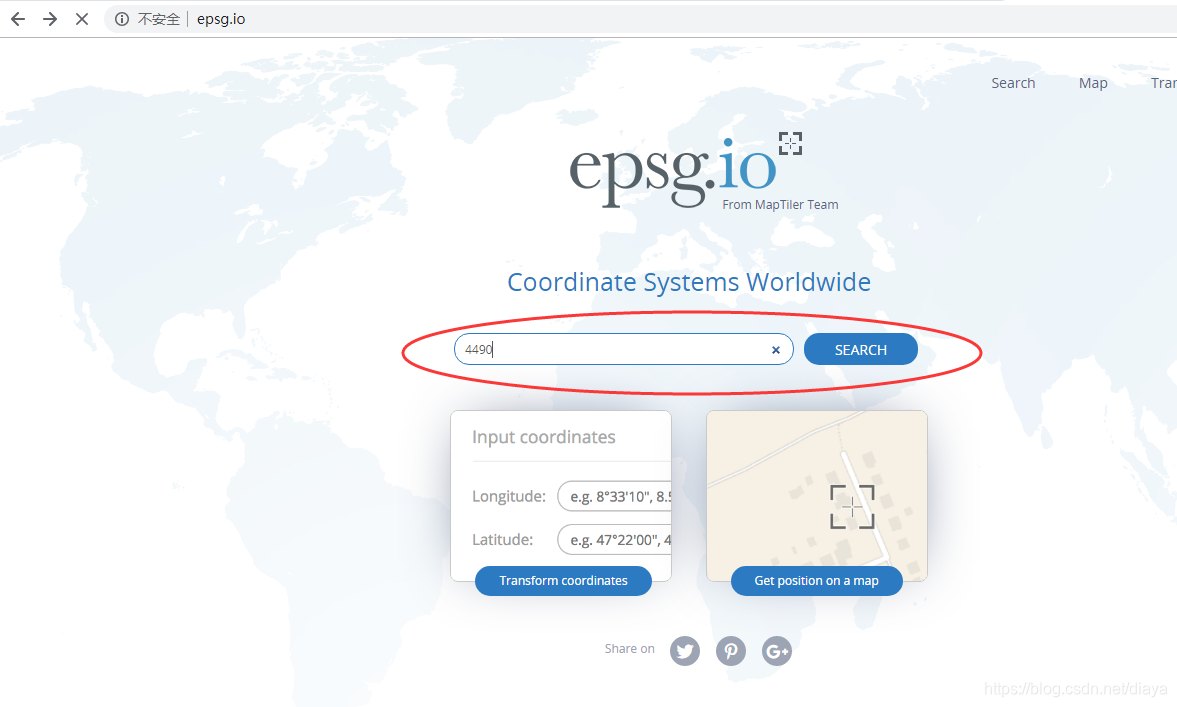

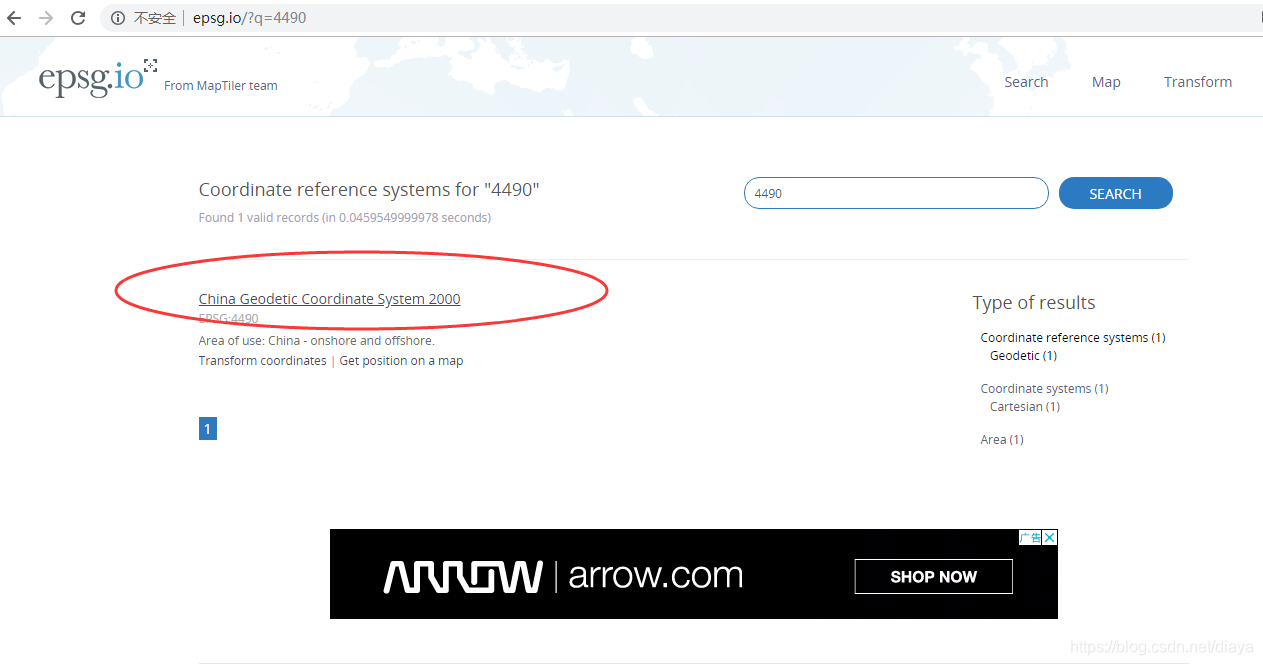

查找坐标系定义 http://epsg.io/, 如查4490

3. 4490 projection定义：

openlayer2:

proj4.defs("EPSG:4490","+proj=longlat +ellps=GRS80 +no_defs");
var projection = new OpenLayers.Projection('EPSG:4490');

openlayer 3:

proj4.defs("EPSG:4490", "+proj=longlat +ellps=GRS80 +no_defs");
var projection = new ol.proj.get('EPSG:4490');
projection.setExtent([-180,-90,180,90]);

4. 代码实现，下面url中的{Style}与{TileMatrixSet}要被替换
openlayer2中用OpenLayers.Layer.XYZ，建图层：

url = "http://wmtsnetwf.com/services/QQ/WMTS/tile/1.0.0/CQMap_IMG/{Style}/{TileMatrixSet}/${z}/${y}/${z}";

var wmtsXYZ2 = new OpenLayers.Layer.XYZ(
"wmts",
url,
{
sphericalMercator: false,
isBaseLayer: false,
serverResolutions:titleresolutions4490
});

openlayer3中或ol.source.XYZ与ol.layer.Tile，建图层：

url = "http://wmtsnetwf.com/services/QQ/WMTS/tile/1.0.0/CQMap_IMG/{Style}/{TileMatrixSet}/{z}/{y}/{z}";

var wmtsSouceXYZ = new ol.source.XYZ({
        attributions: "wmts",
        maxZoom: 18,
        projection: projection,
tileSize: [256, 256],
tileUrlFunction: function (tileCoord) {

   var z = tileCoord[0]-1, x =tileCoord[1], y = -tileCoord[2]-1; //4490
return url.replace('{z}', (z).toString())
                            .replace('{x}', (x).toString())
                            .replace('{y}', (y).toString());
        }

})

var wmtsLayer = new ol.layer.Tile({
opacity: 0.7,
source:wmtsSouceXYZ
});
