3.Dashboard的使用

一、准备工作

---

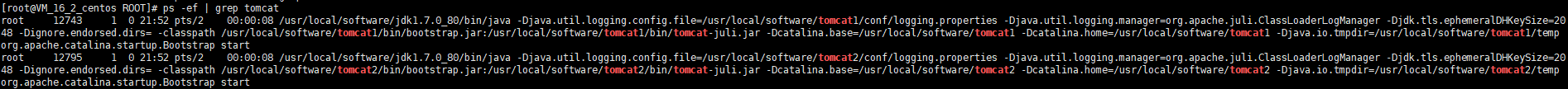

1.首先准备两台tomcat，分别是tomcat1和tomcat2，端口配置为8080和8082，然后启动：

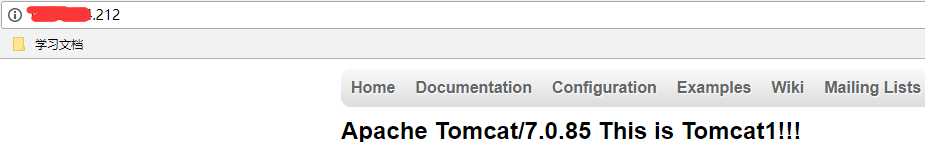

2.修改两台tomcat的首页内容，修改比较显眼的位置，测试比较容易看出来不同的地方，当访问tomcat主页时，两台tomcat主页分别显示为：



二、配置Orange--->nginx分流

---

 1.进入orange目录，在进入conf目录，编辑nginx.conf：

①.配置分流

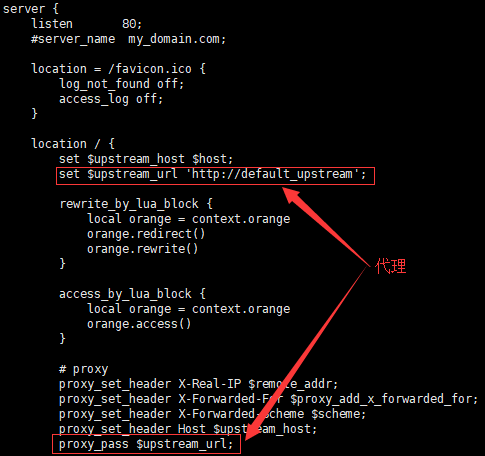

②.查看负载均衡反向代理配置：

注意：这里的$upstream_url指向http://default_upstream，注意名称和分流的名称匹配(http://不用管)

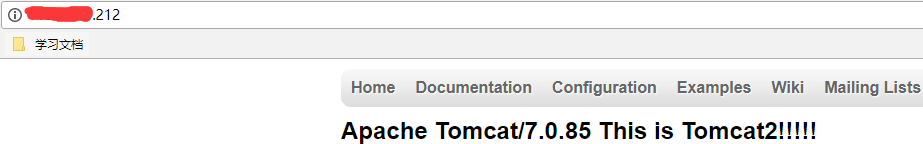

③.测试，我们要的效果是当我访问该服务器的80端口时，反向代理到上面我们配置的两台tomcat，注意：直接访问服务器的IP地址，可以不带端口，默认就是80端口







测试成功 !



三、Orange插件的使用

---

 说明：具体的API请看http://orange.sumory.com/docs/，这里不对API进行详细说明

1.插件API之URL重定向

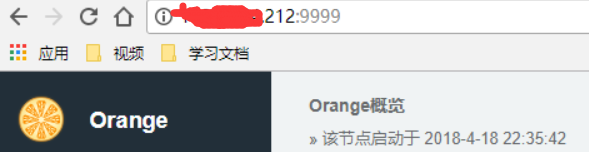

①.首先，访问服务器+端口9999进入Orange自带Dashboard：

注意：没配置账户密码，访问该地址会直接进入

②.其次，开启重定向插件：

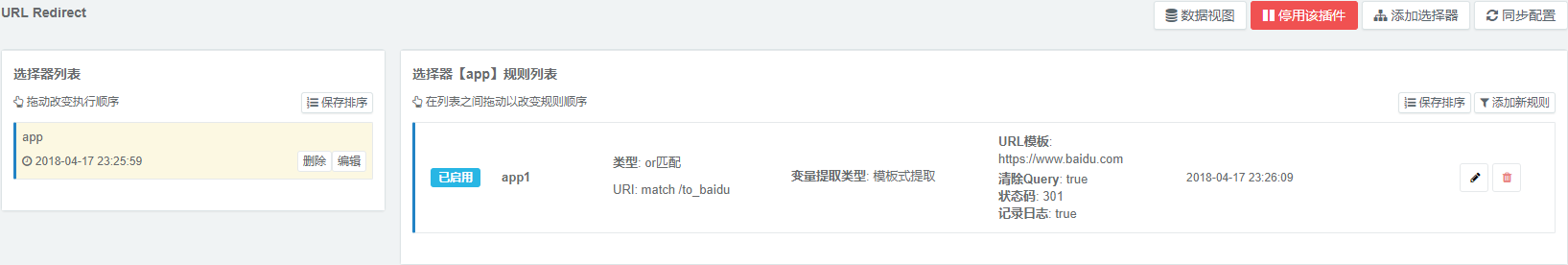

③.接着，配置重定向：

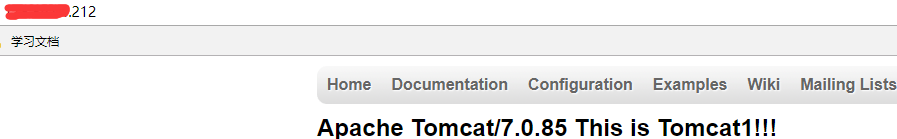

④.最后，在浏览器上，访问本地服务器IP不用添加端口，不添加端口默认就是80端口，显示的是：

接着，根据我们配置的规则，只要url中的uri匹配到/to_baidu，那么就跳转到https://www.baidu.com，所以修改访问地址为：

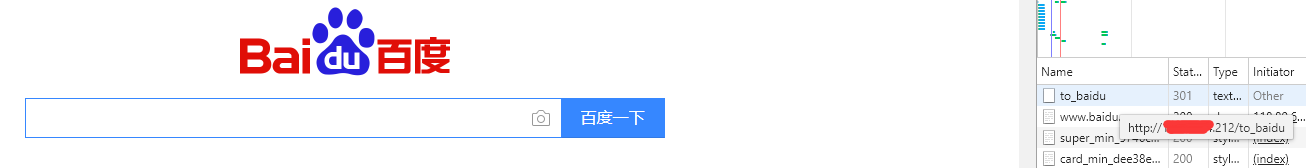

访问后，就直接跳转到百度首页

注意：

这里配置的两台tomcat不是代表需要分流才能url重定向，这里是分流和重定向一起实现了，而如果仅仅是重定向，那么不需要配置分流 !

说白了，orange是一个api网关，nginx配置的server默认端口是80端口，也就是当我们这台网关服务器时，例：xxx.xx.xx.212/to_baidu，如果uri（to_baidu）这个uri被网关配置的规则所截获，那么会被重定向到配置的地址。

2.插件API之URL重写

什么是URL重写？用简单的例子来说就是：

访问/rewrite?a=123时， 按照规则配置，真正访问的是/to_rewrite/123，即url根据规则变化来访问 !

需求：我们结合重定向API来使用，目前按照上面的配置，只要访问xxx.xx.xx.212/to_baidu，那么会自动重定向到百度首页去，那么我们将url重新为只要访问/hello，那么url重写为/to_baidu，这时又会被重定向规则所捕获，所以结果还是跳转到百度首页去

①.开启重写插件

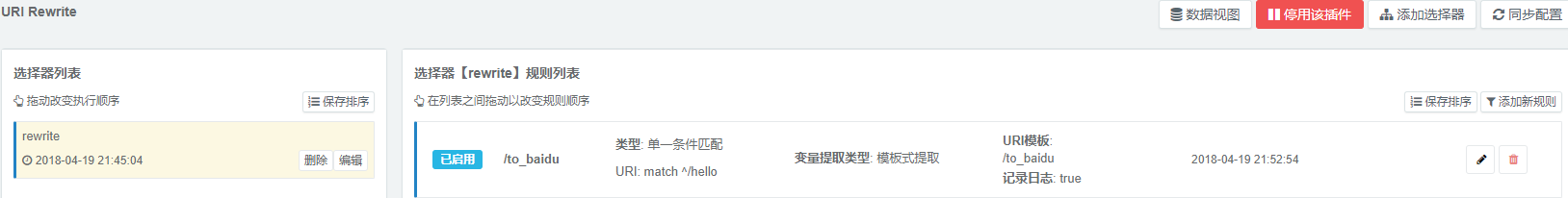

②.配置url重写规则

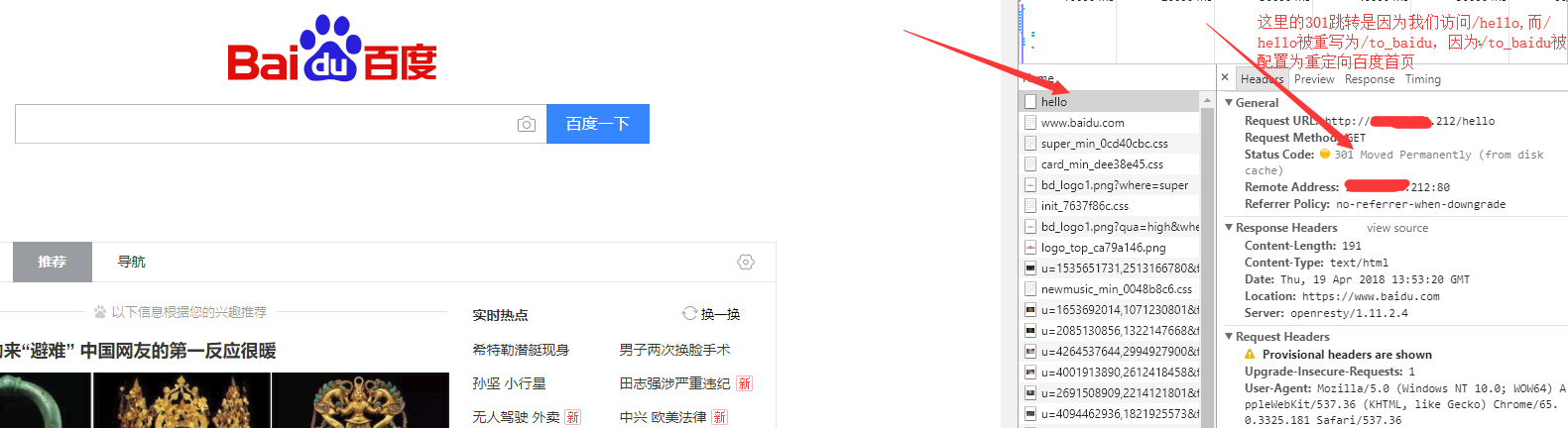

③.访问xxx.xx.xx.212/hello,会直接跳转到百度首页

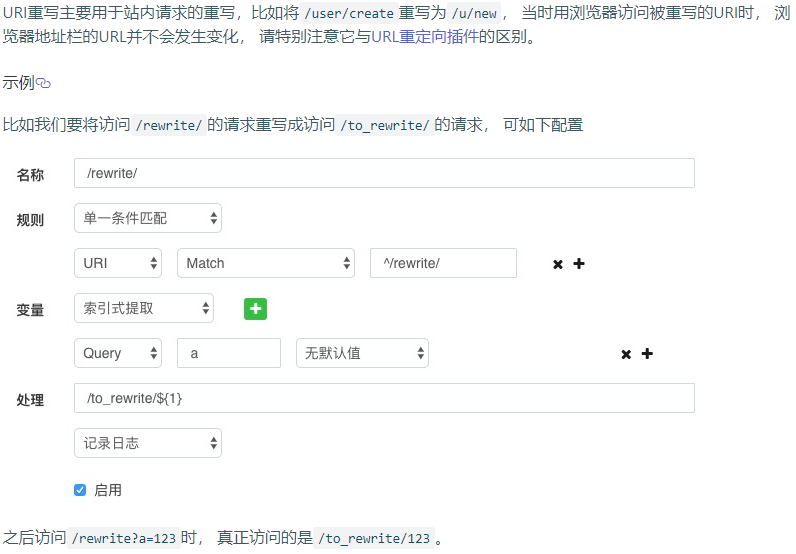

官网对于重写的说明如下：

3.插件API之WAF防火墙

说明：是对筛选出的流量做访问控制， 如禁止某种类型的访问。

①.开启WAF防火墙插件

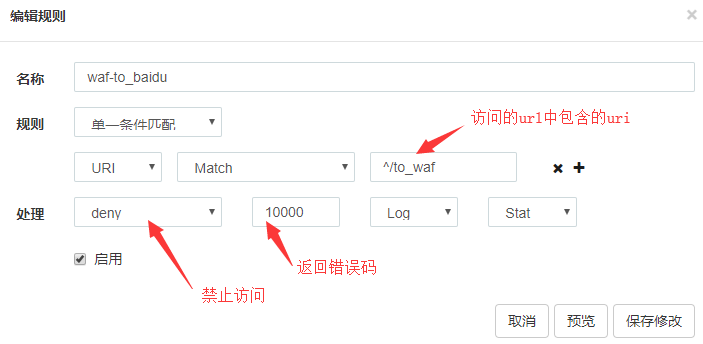

②.配置防火墙规则

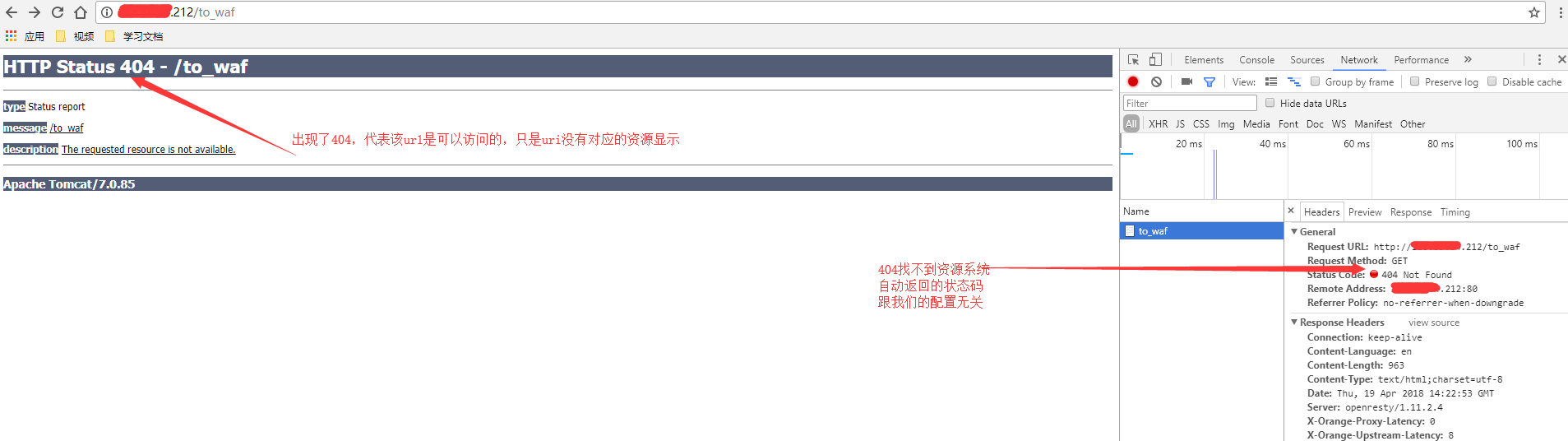

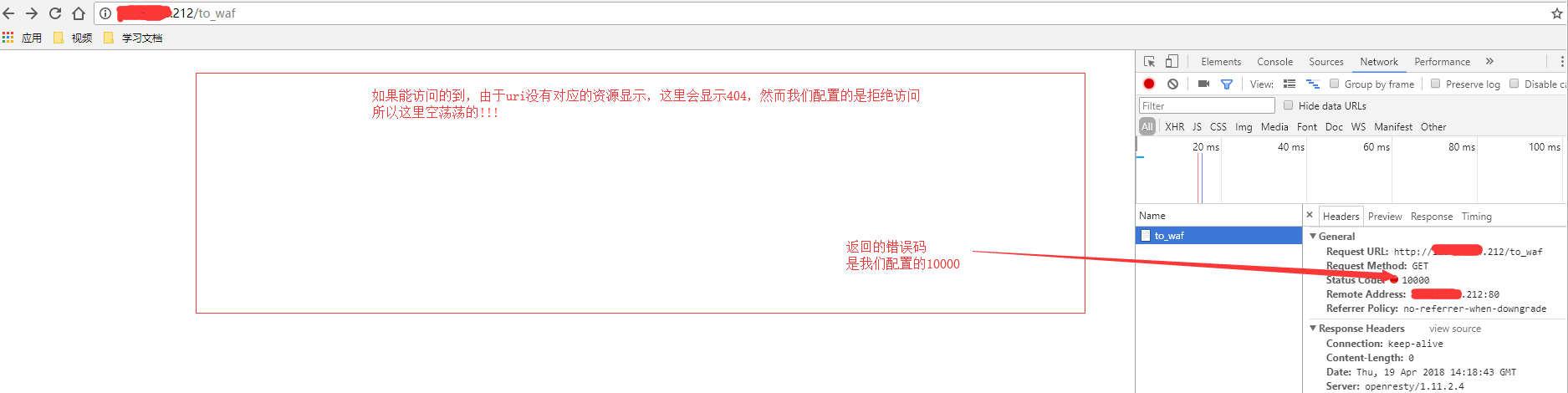

③.测试，我们先访问xxx.xx.xx.212/to_waf，然后F12-Network查看返回情况

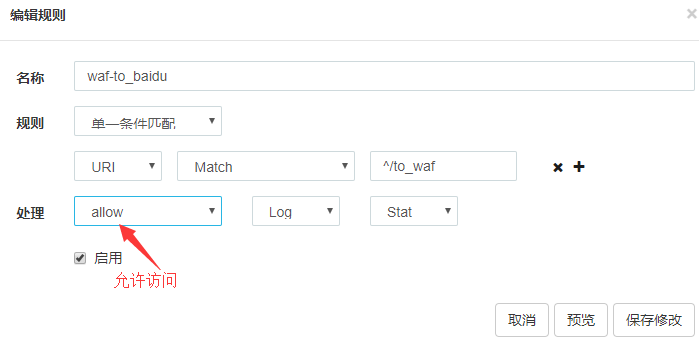

接着，我们修改waf防火墙规则：

再次在浏览器访问xxx.xx.xx.212/to_waf，然后F12-Network查看返回情况：

注意：

图片可能展示太小，按住ctrl+鼠标滚轮放大就能看清晰。



三、总结

---

 Orange还提供很多API插件供使用，例如：全局统计、自定义监控、访问限速、鉴权等等，这里就不一一操作，有兴趣的可以自己动手尝试，会对这个API网关有更深的理解。
