卡顿检测工具TraceView之界面说明

Traceview视图分两部分，上半部分为时间片面板（Timeline Panel），下半部分为分析面板（Profile Panel）。

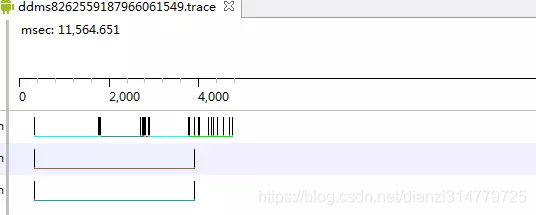

图5、时间片面板

X轴表示时间消耗，单位为毫秒（ms），Y轴表示各个线程，每个线程中的不同方法使用了不同的颜色来表示，颜色占用面积越宽，表示该方法占用CPU时间越长。
时间片面板可以放大/缩小，也可以指定区域放到最大，方便查看具体的过程，一般优先选择放大耗时严重的区域。

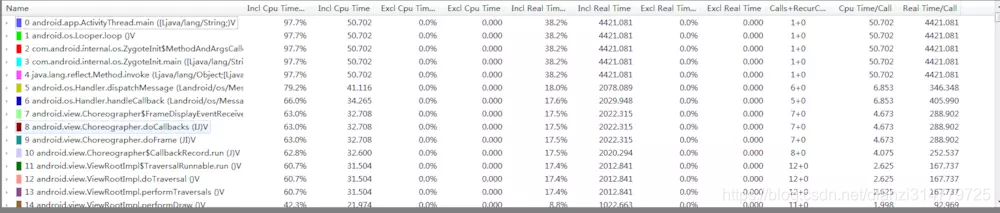

图6、分析面板

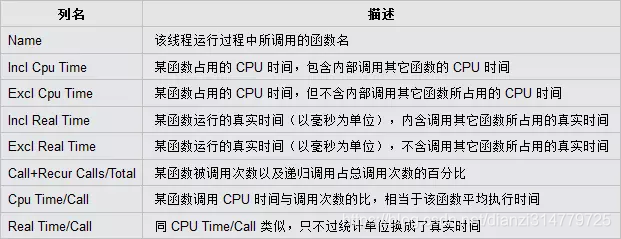

图7、分析片面板的各列的含义

参数通俗说明：
name: 方法名
其中包括parent（调用此方法的方法）和children（方法中调用的方法）两部分，children中的self为此方法中去除调用的方法外执行的时间。

• Incl CPU Time(%):此方法占用cpu的时间（总比）
• Incl Real Time(%): 同上的真实时间
• Excl CPU Time(%): children中self的时间（总比）
• Excl Real Time(%): 同上的真实时间
• Calls+Recur Calls/Total：调用次数+递归回调次数/总调用次数
• Cpu Time/Call：每次调用的占用Cpu时间。
• RealTime/Call：每次调用的真实时间。

使用TraceView查看耗时，主要关注Calls+Recur Calls/Total和Cpu Time/Call这两个值，也就是关注调用次数多和耗时久的方法，然后优化这些方法的逻辑和调用次数，减少耗时。
注意：RealTime与cputime区别为：因为RealTime包括了CPU的上下文切换、阻塞、GC等，所以RealTime方法的实际执行时间要比CPU Time稍微长一点。
