让Unity NavMesh为我所用

Unity里面整合了一个NavMesh功能，虽然让人又爱又恨。

但当你在其他地方需要这个NavMesh的数据时，就更让人欲罢不能了。

比如说服务器需要Unity的NavMesh数据时。

比如说你想将Unity的场景导出到其他引擎时，比如时下流行的H5。



最近我就碰到了这样一个需求，走了一些弯路，研究了Unity的NavMesh

1. 将Unity的NavMesh数据导出

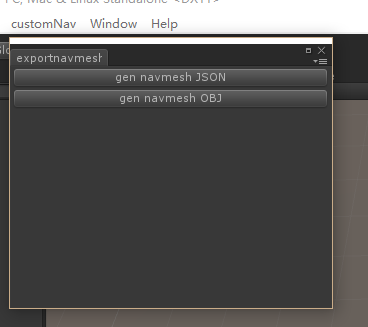

先说代码，我编写了一个导出脚本，将navmesh数据可以导出成一个obj，也可以导出成一个json文件

你可以用svn 获取代码

http://code.taobao.org/svn/falconconv/trunk/babylonfan/webgl/res_navmeshexport





原理是Unity提供了一个接口可以得到NavMesh的三角形数据

这里直接有vertices 顶点，和 indices顶点索引

但是这个数据不可直接导出，这个数据不可直接导出这个数据不可直接导出。

导出来的三角形基本上都是不共边的，不共边怎么做连通图呢，这不行，所以要先分析他。

我已经帮你分析过了，这里unity发明了一个方法表达多边形，我没有搜到类似这样的做法，姑且认为是Unity发明的方法



Unity的NavMeshData有一些共边的三角形，共边的三角形其实不是连通关系，共边的三角形只是他们共同构成一个凸多边形，并且这种共边的三角形，全部都是扇形排列。

首先先以此划分，生成多边形列表。这个多边形列表，当然没有共边。



Unity的NavMeshData 那些不共边的多边形只是index索引不共边，从坐标上还是有共边的，所以我们合并掉重合顶点，重新排列多边形的index索引，就可以恢复到有共边的多边形列表和顶点列表



做了如上两步以后，我们就得到了原始的navmesh数据，有共边的多边形列表和顶点列表

然后将它写入obj文件或者json文件就可以了。

具体Unity的花招就是上面两步，代码可以拉svn研究。

二、外部使用这些数据

然后我们就可以脱离Unity来实现一个NavMesh了，到这里其实如果你接触过寻路，已经不用看了，如果你懒，接着往下看



我先在winform环境用c#实现了一个navmesh

你可以用svn拉取测试程序源码

http://code.taobao.org/svn/falconconv/trunk/babylonfan/webgl/navmesh_pathfinding_test

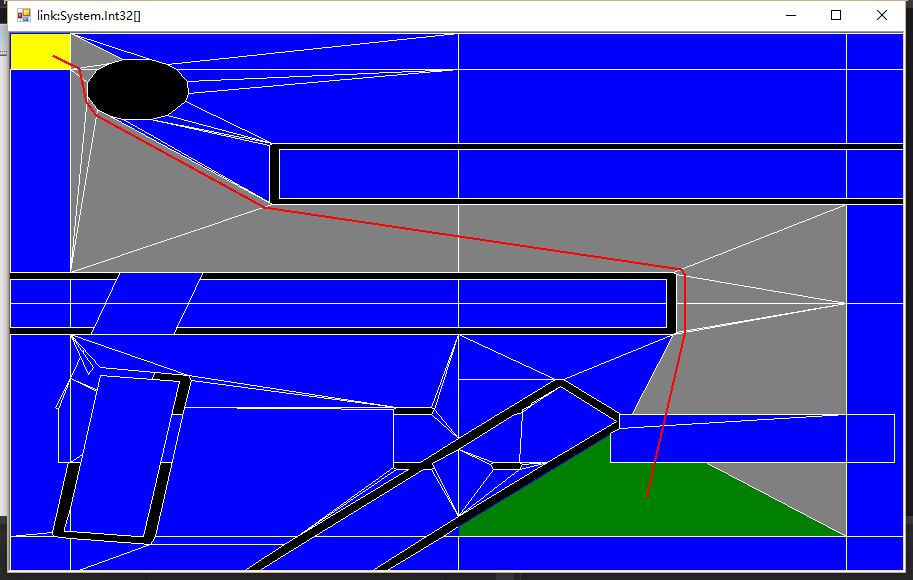

用导出的json文件画出了连通图，鼠标左右键，完成寻路。

Navmesh的寻路原理是两步

1. 先用astar 算法从navmesh连通图找出经过的三角形，图中的灰色部分
2. 用照射法在经过的三角形中找出一条路径

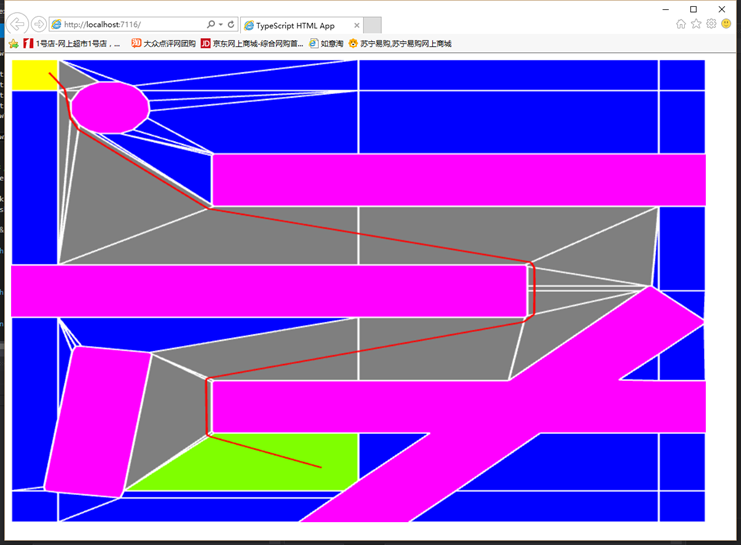

然后将c#代码移植为TypeScript代码，就将navmesh带到h5了

一样可以从svn拉取代码：

http://code.taobao.org/svn/falconconv/trunk/babylonfan/webgl/canvas/canvasWebgl_NavMesh
