存储器与CPU的地址对齐

1. 前言

当CPU的数据位与存储器如sram/flash/prom等不一致时，地址线的解法往往要移位ie，这是为什么呢？

2. 原因

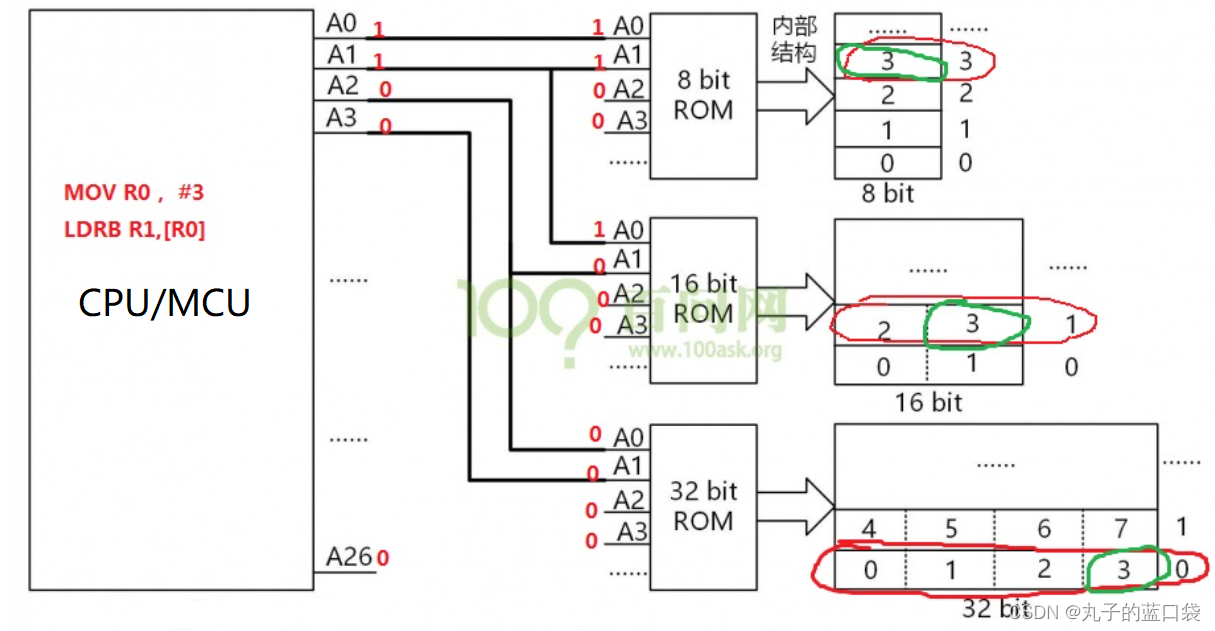

以上图为例进行说明，左侧是CPU/MCU，右侧是ROM存储器。
1）当ROM为8位时，CPU的地址线A0对应ROM的A0
CPU一个地址对应一个字节，即8位。
ROM一个地址对应一个字节，即8位。
当访问地址3，由于地址线会经过译码，所以对应CPU A1A0=11，正好对应ROM的A1A0=11时的数据位置。

2）当ROM为16位时，CPU的地址线A1对应ROM的A0
CPU一个地址对应一个字节，即8位。
ROM一个地址对应两个字节，即16位。
当访问地址3，对应CPU A1A0=11，而ROM的0地址放着CPU 对应0 1地址的数据，1地址放着2，3地址的数据，正好对应ROM的A1A0=01时的数据位置。并且当CPU的A1为0，不论A0为0，还是1，都对应ROM的A0为0，只有当CPU A1为1时，才对应ROM A0 为1.
所以，这种情况下，CPU的A1才是ROM A0 的匹配对象，所以应该将两者连接。
倘若在这种情况下，CPU A0与ROM A0接在一起了，当CPU想访问地址3的数据时，原本想访问第4个字节，结果会访问到ROM 地址3对应的字节即第8个字节，所以会出现访问不到数据的情况。

3）当ROM为32位时，CPU的地址线A2对应ROM的A0
CPU一个地址对应一个字节，即8位。
ROM一个地址对应两个字节，即32位。
同理2），当访问CPU 地址3的数据时，对应ROM的0地址，因为0地址里放了CPU对应的0，1，2，3地址数据，所以当CPU A2为0时，ROM A0为0，当CPU A2为1时，ROM A0为1。
所以，这种情况下，CPU的A2才是ROM A0 的匹配对象，所以应该将两者连接。同样，接错会出现访问不到数据的现象。

以此类推，当为64位ROM时，CPU A3接ROM A0，其他存储器也一样。

3. 总结

• CPU一个地址对应一个字节，即8位
• 存储器的地址从A0开始，变的是CPU的地址。
• 若不变CPU地址接法，会出现数据访问不到的情况
