MyBatis-架构与原理

架构图
流程
MyBatis核心类

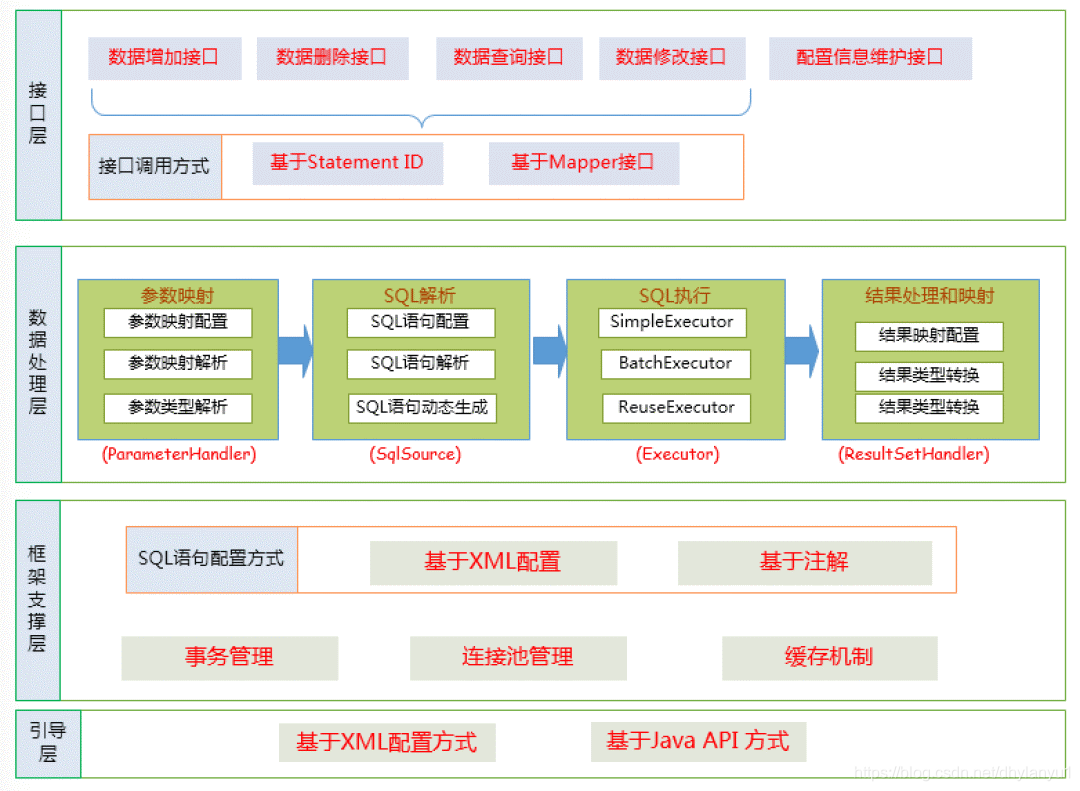

架构图

在这里插入图片描述

API接口层

提供给外部使用的API，通过这些API来操作数据库

数据处理层

负责具体的SQL解析、查找、执行和结果映射，根据调用请求完成数据库操作。

基础支撑层

连接管理、事务管理、配置加载、缓存处理。

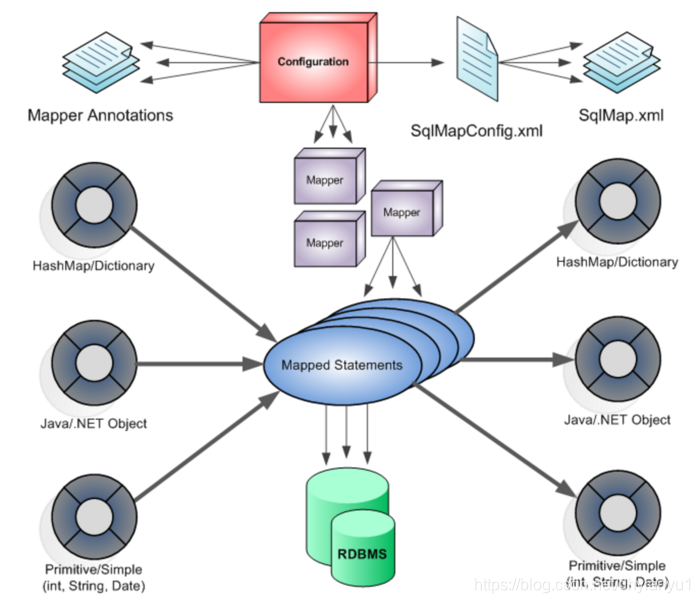

流程

在这里插入图片描述

MyBatis的初始化从加载mybatis-config.xml文件开始，解析构造Configuration类
加载配置，将SQL的配置信息加载成一个个的MappedStatement对象，包括传入参数配置、执行的SQL、结果映射配置，存储在内存中
SQL解析，当API接口接收调用参数时，会接收到传入的ID和传入对象（Map、JavaBean或基本类型），MyBatis会根据ID找到对应的MappedStatement，然后根据传入参数对象对MappedStatement解析，解析后得到最终要执行的SQL语句和参数
SQL执行，将最终得到的SQL和参数拿到数据库进行执行，得到返回结果
结果映射，将操作数据库的结果映射的配置进行转化，可以转化成HashMap、Bean或基础数据类型，并返回结果。

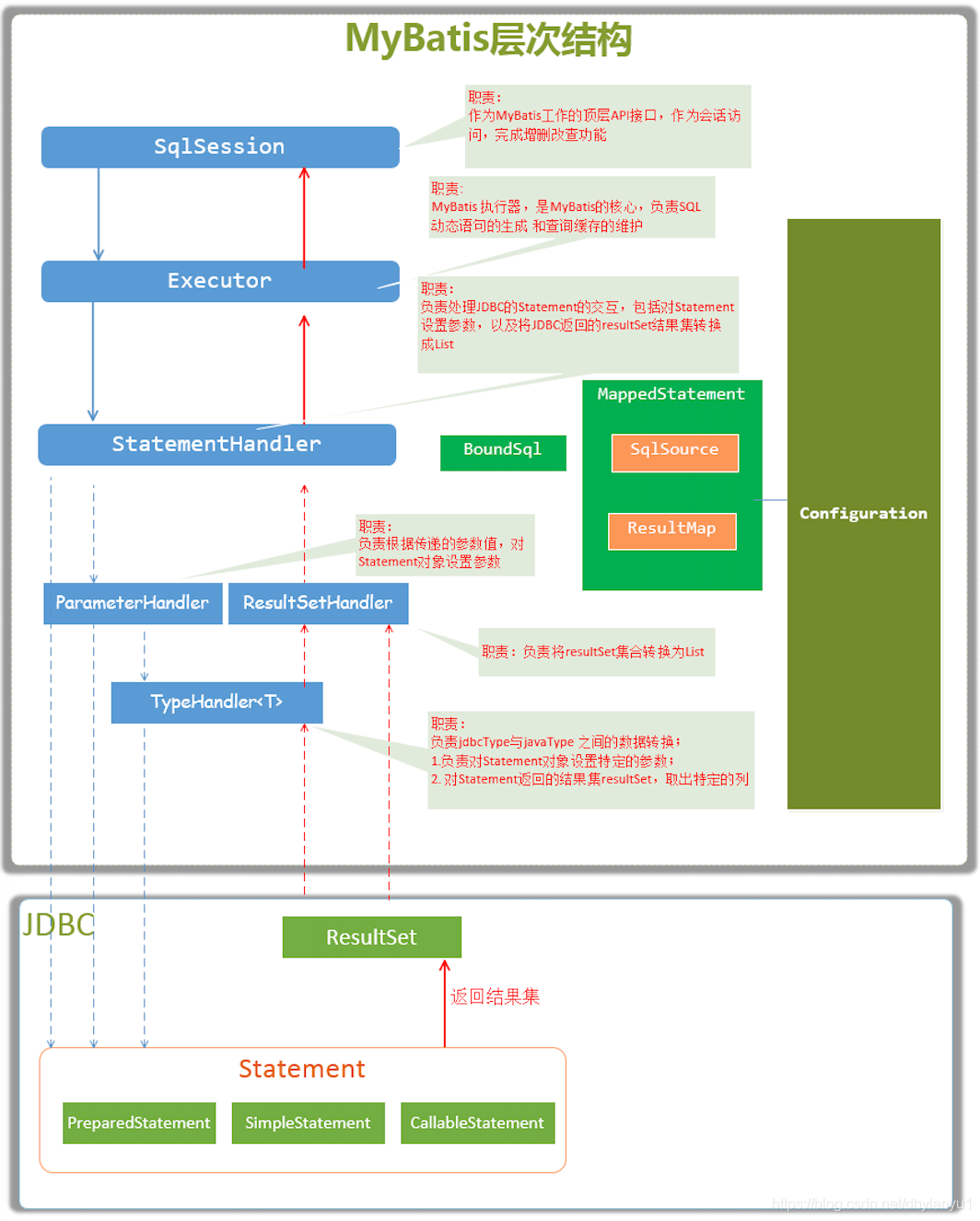

MyBatis核心类

SqlSessionFactoryBuilder

每一个MyBatis应用的入口是SqlSessionFactoryBuilder
通过XML配置文件创建Configuration对象，然后通过build()创建SqlSessionFactory。

String resource = "mybatis-config.xml";
Reader reader = Resources.getResourceAsReader(resource);
sqlSessionFactoryBuilder = new SqlSessionFactoryBuilder();
sqlSessionFactory = sqlSessionFactoryBuilder.build(reader);

mybatis-config.xml中的配置，SqlSessionFactoryBuilder会解析xml成Configuration对象，然后根据Configuration对象创建默认的SqlSessionFactory实例。

SqlSessionFactory对象由SqlSessionFactoryBuilder创建

SqlSessionFactory主要是为了创建SqlSession对象，和SqlSessionFactoryBuilder对应一样，创建一个全局的就可以

SqlSession

完成一次数据库访问和结果的映射，类似于数据库的Session，由于不是线程安全的，所以SqlSession对象的作用域需要限制在方法内，默认实现类是DefaultSqlSession，有两个必须的属性：Configuration和Executor，SqlSession对数据库的操作都是由Executor来完成的。
SqlSession：默认创建DefaultSqlSession并开启一级缓存，创建Executor

SqlSession的getMapper()是联系应用程序和MyBatis的纽带，应用程序访问getMapper时，MyBatis会根据参数类型和XML配置信息生成一个代理对象，这个代理对象叫做Mapper对象，应用程序获取Mapper对象之后就可以通过这个对象唉访问MyBatis的SqlSession对象。
