PROFIBUS DP 主从配置方法

PROFIBUS DP 主从配置方法步骤：

-创建 STEP 7 项目
-插入所需的 SIMATIC S7-1200站
-在站中插入通信模块和其它所需模块
-添加PROFIBUS DP网络，分配DP 地址，定义操作模式和DP参数

• DP 地址定义
• DP 主 / 从模式选择
• 最高地址：因为PROFIBUS令牌只传递给主站，合适的最高 PROFIBUS 地址可优化总线

-连接 DP 从站到主站
-组态其它模块
-项目保存并下载

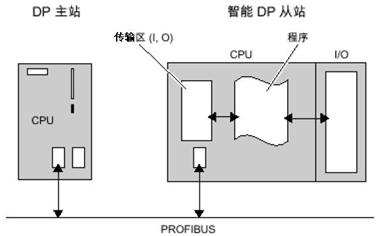

1、一般DP从站的组态方法：

以S7-1200和ET200S 为例，说明组态过程。

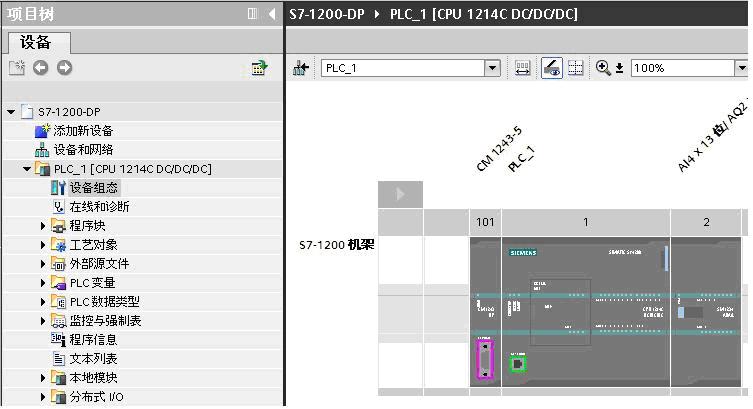

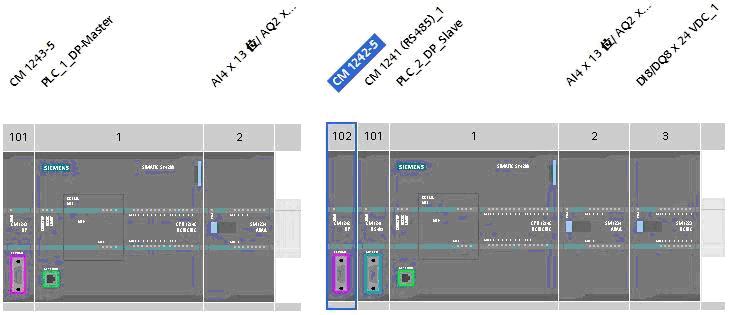

（1）S7-1200 通过CM1243-5 做DP主站

（2）创建DP主站系统

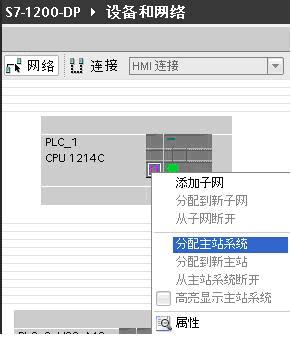

在网络视图右键单击 DP 主站模块CM1243-5的 DP 接口，通过操作“分配主站系统”来创建DP主站。

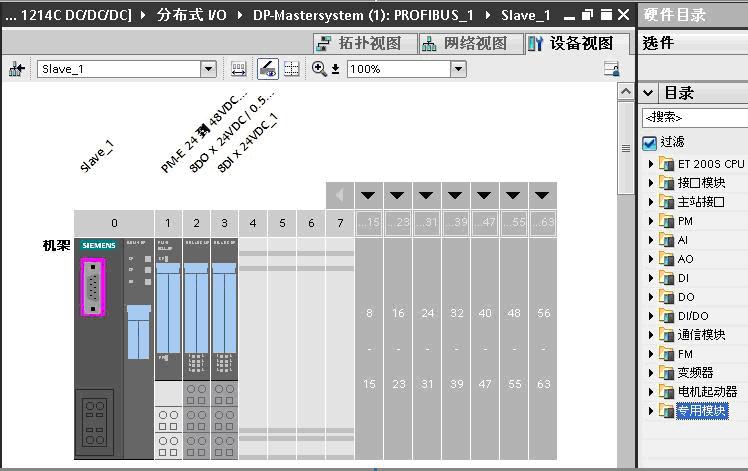

（3）组态从站

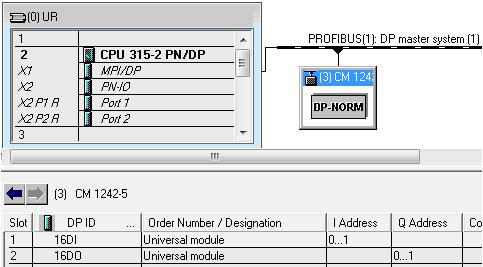

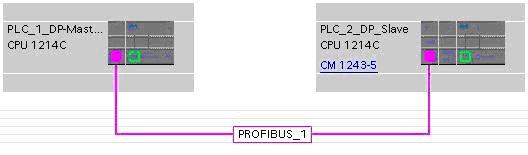

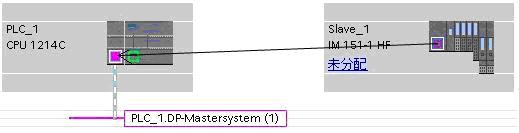

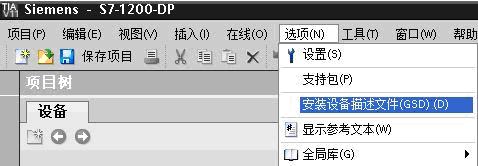

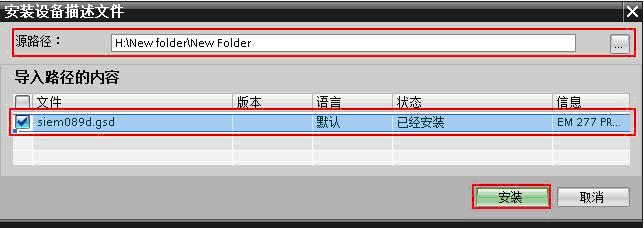

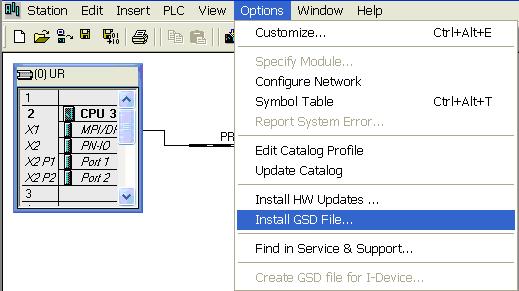

从硬件目录/ 分布式I/O 中将ET200S拖入网络视图，鼠标拖动从站通信接口到主站接口， 释放鼠标按钮，即可创建 PROFIBUS 连接。

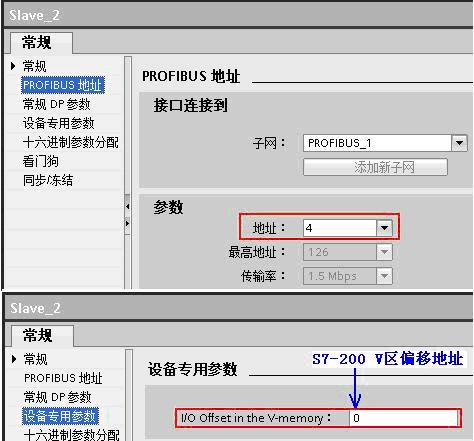

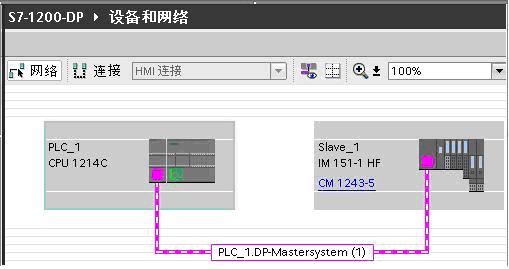

点击 ET200S 上 “未分配”，将从ET200S 分配给 CM1243-5 。显示如下图

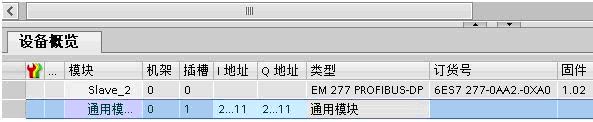

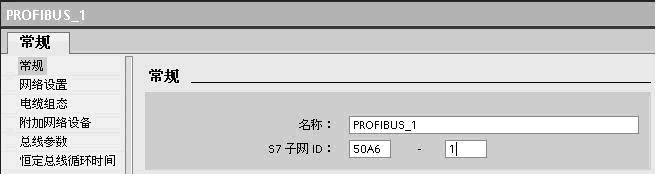

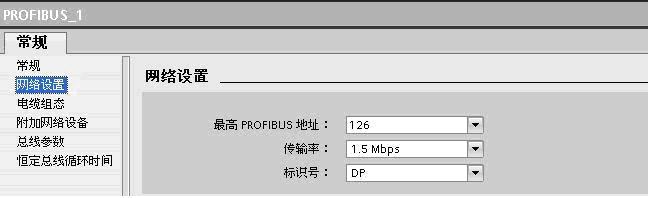

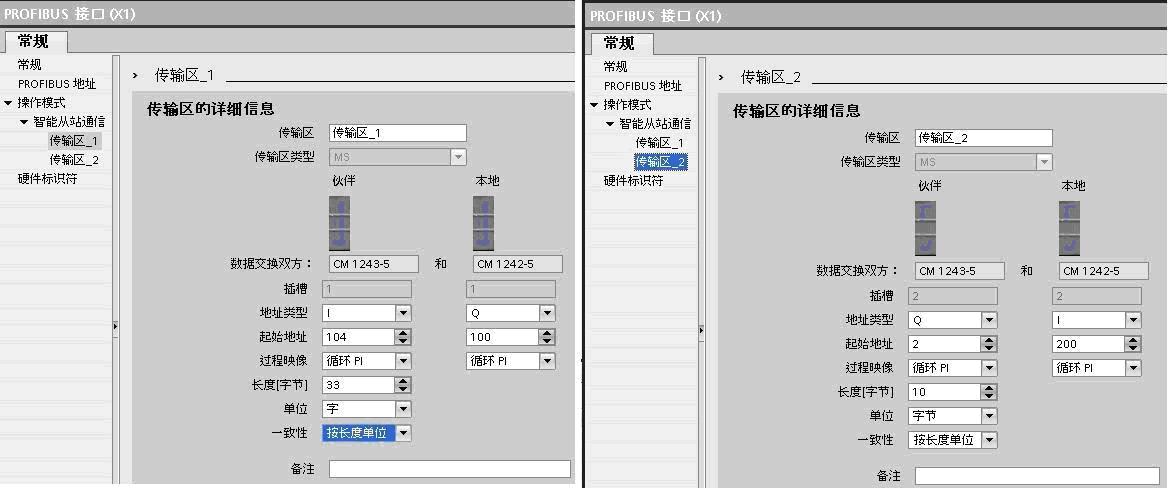

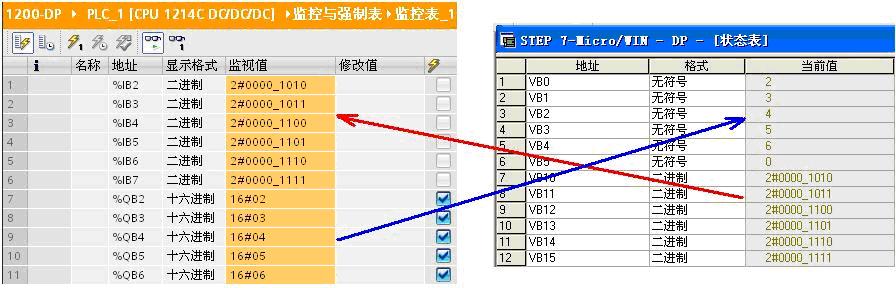

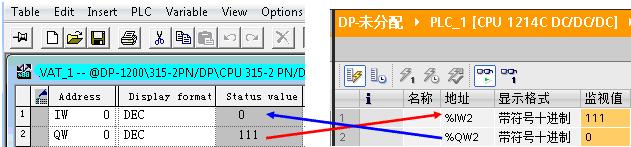

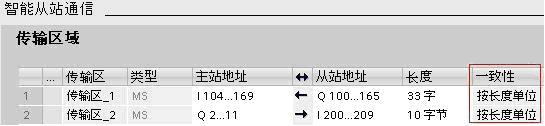

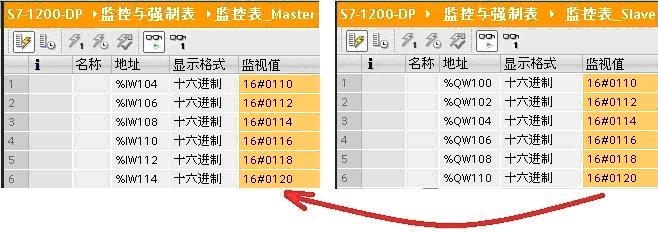

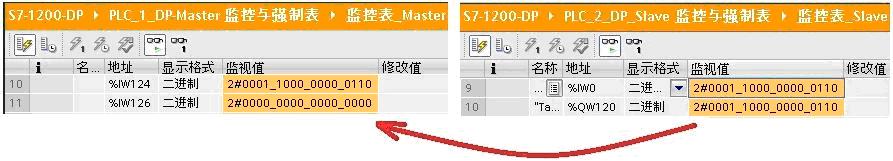

鼠标右键点击网线可查看网络参数，在网络设置中可修改传输速率、最高站地址等。
