YOLO（You Only Look Once）论文

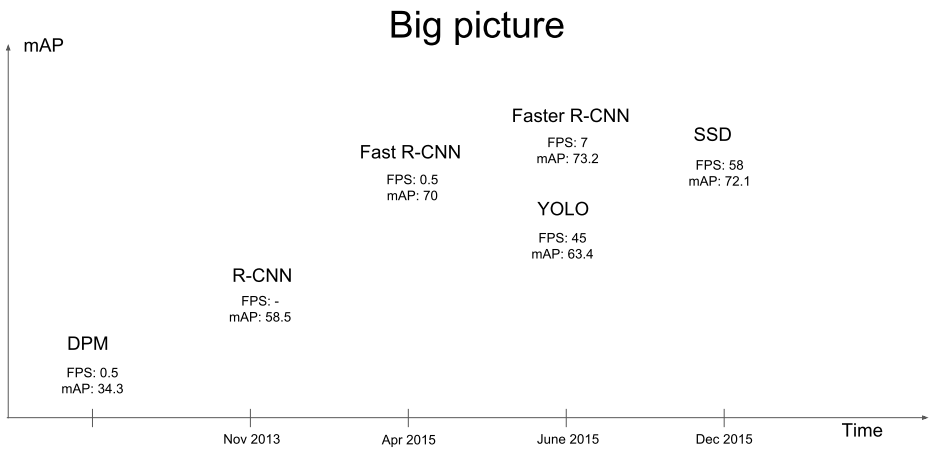

近些年，R-CNN等基于深度学习目标检测方法，大大提高了检测精度和检测速度。

例如在Pascal VOC数据集上Faster R-CNN的mAP达到了73.2。而YOLO和SSD在达到较高的检测精度的同时，检测速度都在40FPS以上。这里主要对YOLO做简单介绍。

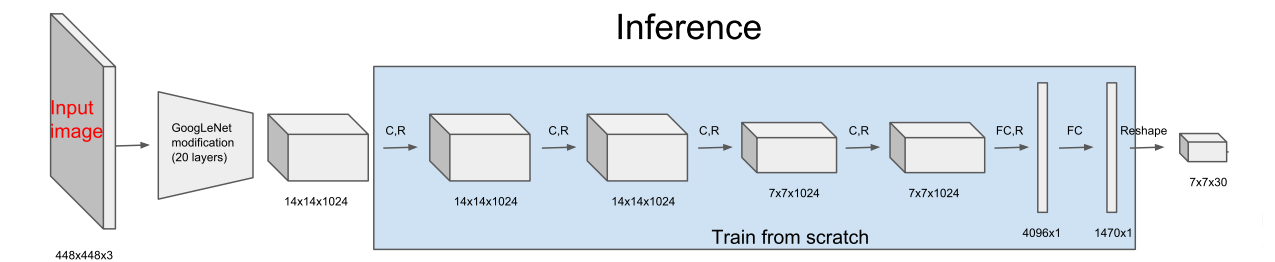

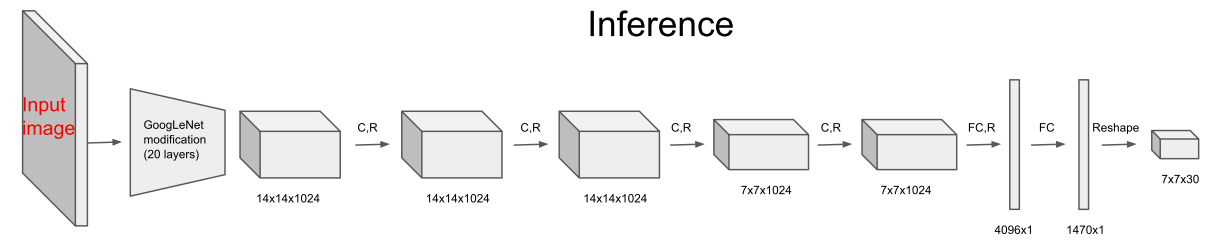

整个YOLO的网络结构如图，前面20层使用了改进的GoogleNet，得到14×14×1024的tensor，接下来经过4个卷积层分别进行3×3的卷积操作和1×1的降维操作，最后经过两个全连接层后输出为7×7×30的tensor。检测目标就能从7×7×30的tensor中得到。

作者首先取出前面的20层网络，另外再加上一个average-pooling层和一个全连接层，在ImageNet训练集上进行图像分类任务的欲训练，top-5达到88%的准确度。然后将经过图像分类训练的前20层网络加上后面的网络层进行检测任务的训练。

7×7×30 tensor的解释：

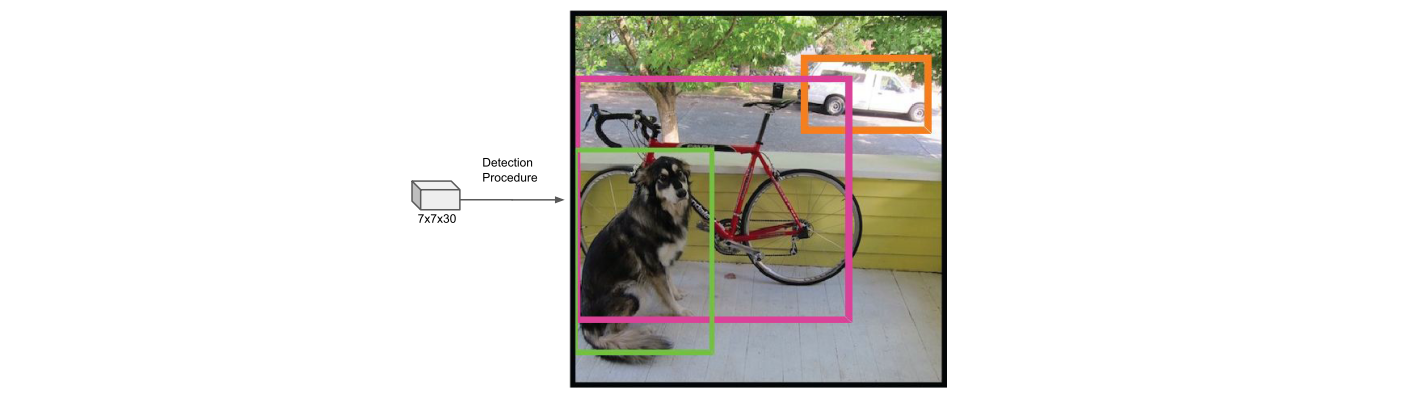

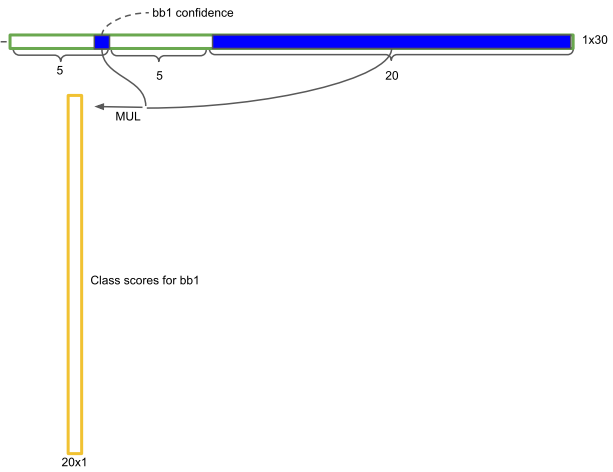

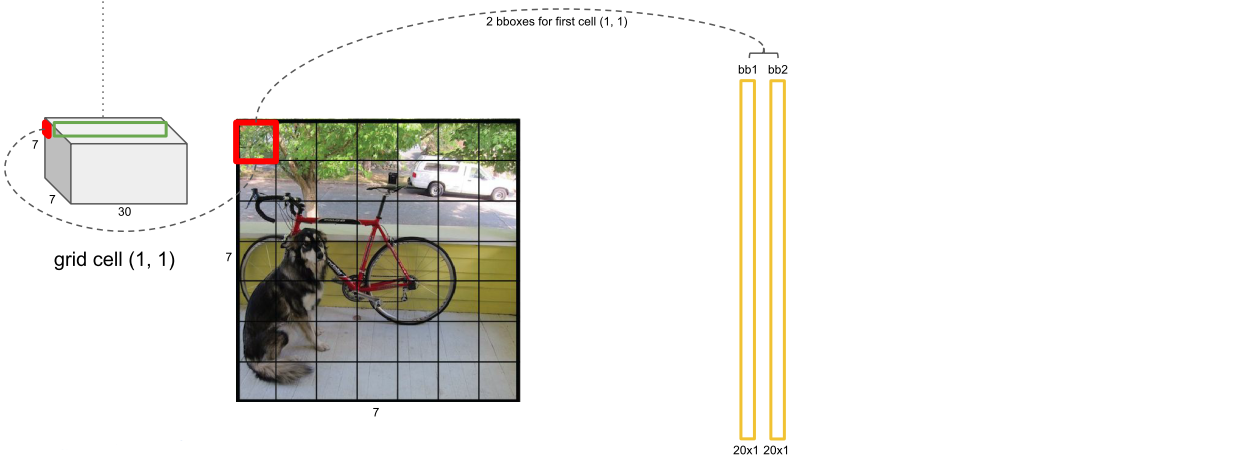

其实这里的7×7并不是将输入图像划分为7×7的网格，实际上指经过多个卷积层处理过后的特征map是7×7大小的，而且其中的每个cell是互相有重叠的，但是为了便于直观理解，直接将原始图像用7×7的网格进行划分。可以看到每个cell向量的前5维分别代表了一个检测框的x坐标，y坐标，宽度和高度，检测框中有目标物体的置信度（P(Object) ∗ IOU）。

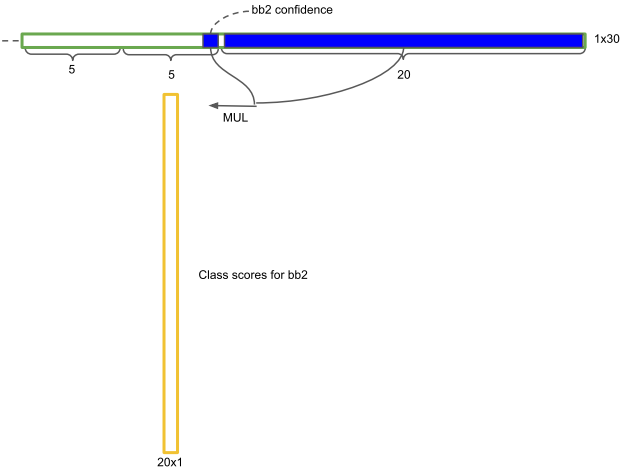

在论文中每个cell有两个检测框，6到10维向量代表了另外一个检测框的x坐标，y坐标，宽度和高度，检测框中有目标物体的置信度。

cell还剩下20维向量，代表这个cell中的物体属于20个类别的概率值。将cell两个检测框的置信度分别乘以20类别的概率值。

最后得到了7×7×2=98个检测框的20个类别的概率值。

接下来要从候选的检测框中找出最后的目标框：

对每个类别，进行阈值比较、降序排列、对有重叠的候选框使用非极大值抑制（NMS）操作。

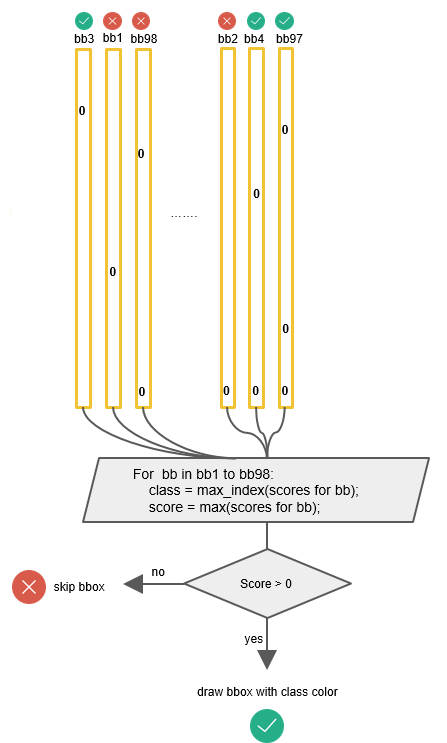

最后候选框的最终分数得到最终的类别和分数：

标出检测框：

关于非极大值抑制（NMS）：

用bbox_max代表分数最大的候选框，将其与其他候选框bbox_cur进行比较，如果IoU（bbox_max，bbox_cur）>0.5，将候选框bbox_cur的分数置为0。
第一轮循环后，由于橙色框（bbox_max）和绿色框的重叠度大于0.5，所以将绿色候选框的分数置0。

第二轮循环，将剩下的第二大分数的候选框设为bbox_max（图中的蓝色框）

同样的道理，由于蓝色框（bbox_max）和粉色框的重叠度大于0.5，所以将粉色候选框的分数置0。

使用非极大值抑制循环结束后，很多情况下，都只有少数的几个候选框大于0。
