1 概述

1.1 背景介绍

随着物联网技术的不断发展，越来越多的设备和应用依赖于实时数据交换和远程控制。在物联网生态系统中，设备与云平台之间的通信是核心环节之一，然而对于许多开发者来说，进行这种设备与云平台之间的通信往往涉及到硬件的配置与调试，这对于一些不熟悉硬件的开发者，尤其是那些处于软件开发领域的人员，可能是一大挑战。传统的物联网开发往往需要开发者拥有一定的硬件基础，或者至少具备与硬件设备进行调试和交互的能力，这使得一些开发者在没有硬件设备的情况下，难以快速上手和测试物联网应用，开发者迫切需要一种能够模拟硬件设备并与云平台进行交互的工具。

本案例通过开发一款基于MQTT协议的客户端调试助手，旨在为开发者提供一个简单易用的工具，模拟硬件设备与云平台的通信交互。这款工具通过软件模拟了物联网设备的行为，支持主题的订阅与发布，能够与华为云物联网平台（IoTDA）进行实时通信。对于不熟悉硬件的开发者，或者暂时没有硬件设备的开发者而言，这款调试助手可以让他们在没有物理硬件的前提下，体验完整的物联网设备上云过程。开发者可以通过该工具快速了解设备如何连接云平台，如何进行数据传输，并学习MQTT协议的基本操作。

1.2 适用对象

• 企业
• 个人开发者
• 高校学生

1.3 案例时间

本案例总时长预计60分钟。

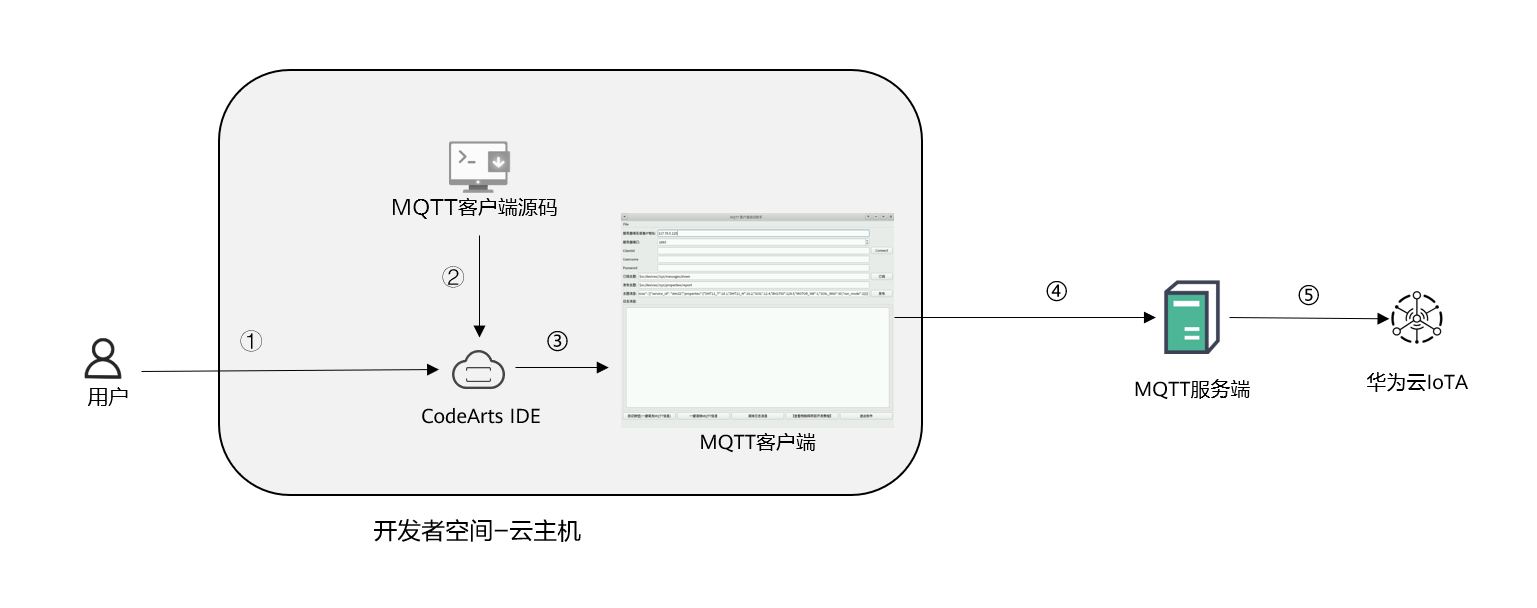

1.4 案例流程

说明：

1. 登录开发者空间，配置开发环境；
2. 编辑MQTT客户端源码；
3. CodeArts IDE运行MQTT客户端源码文件；
4. MQTT客户端实现与MQTT服务端通信，实现连接MQTT服务器、发布和订阅消息；
5. MQTT服务器与华为云IoTA通信，像注册的设备发布和订阅消息。

1.5 资源总览

本案例预计花费总计0元。

资源名称	规格	单价（元）	时长（分钟）
云主机	2 vCPUs | 4 GB Ubuntu 22.04 64bit Python工具集	0	60
华为云物联网平台（IoTDA）	免费单元	0	60

2 开发者空间开发环境准备

本案例中，实现MQTT客户端与云端注册的设备进行交互，需要开通IoTA服务以及安装开发客户端所需依赖库。

2.1 配置云主机

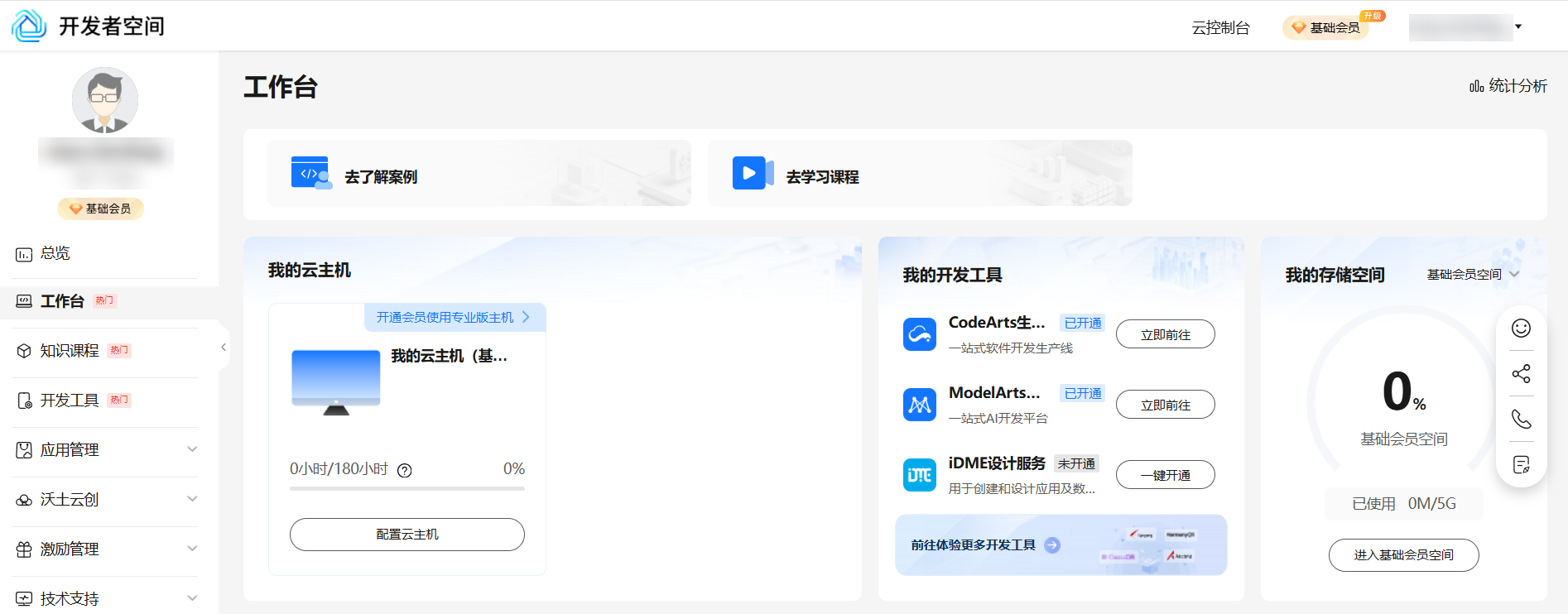

登录开发者空间，登录后页面如下：

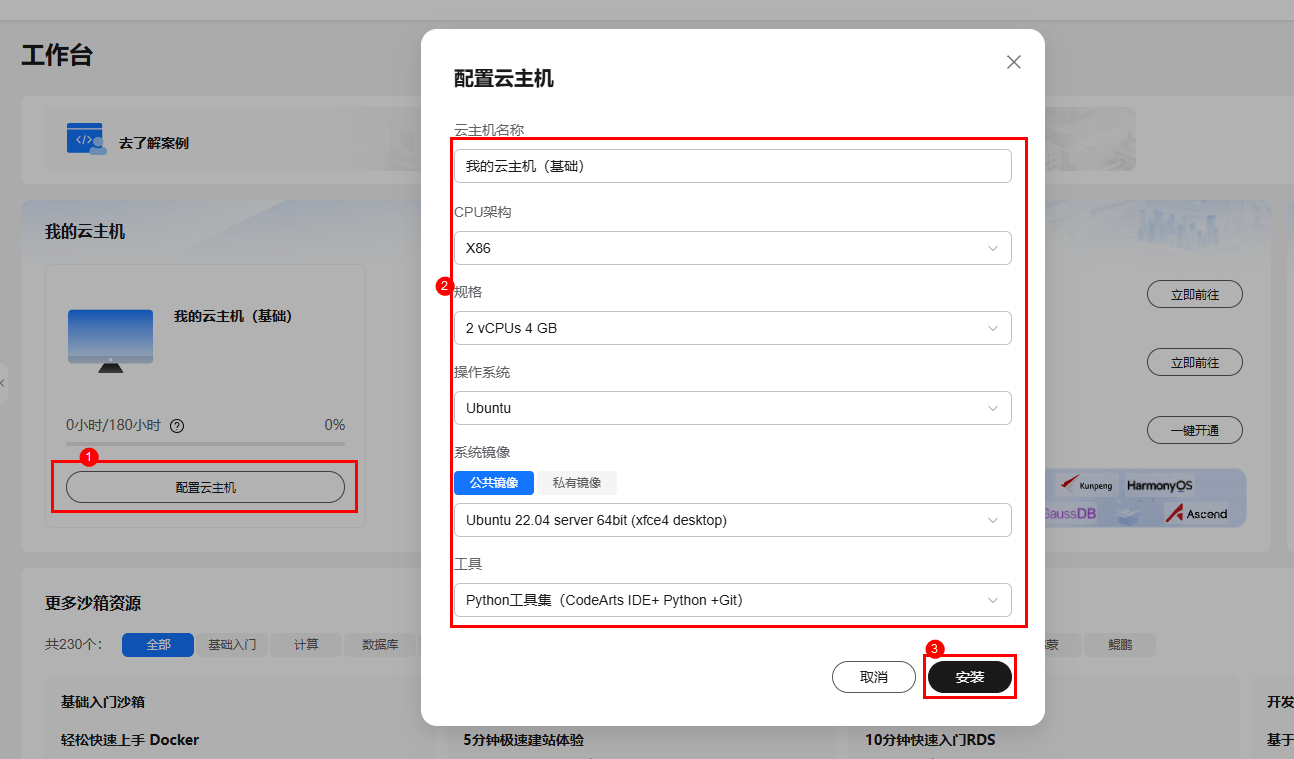

点击“配置云主机”，在弹出的对话框中进行云主机配置。

• 按如规格下配置云主机：
• 云主机名称：默认/自定义
• CPU架构：X86
• 规格：2 vCPUs 4 GB
• 操作系统：Ubuntu
• 系统镜像：公共镜像 Ubuntu 22.04 server 64bit (xfce4 desktop)
• 工具：Python工具集（CodeArts IDE+ Python +Git）

确认以上配置无误，点击“安装”，进行云主机操作系统安装。

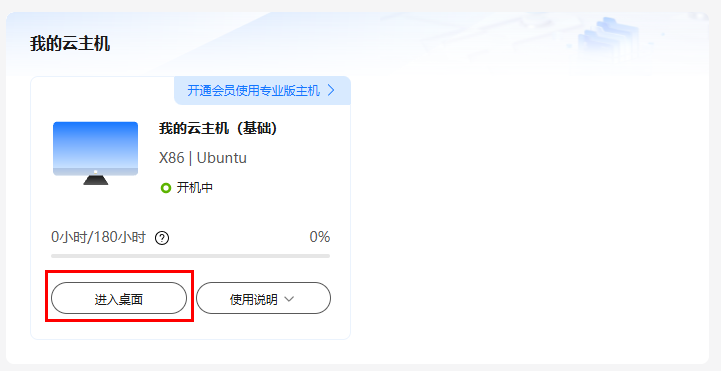

安装完毕之后，点击“进入桌面”。

环境准备中，大约需要3-5分钟，请您耐心等待…

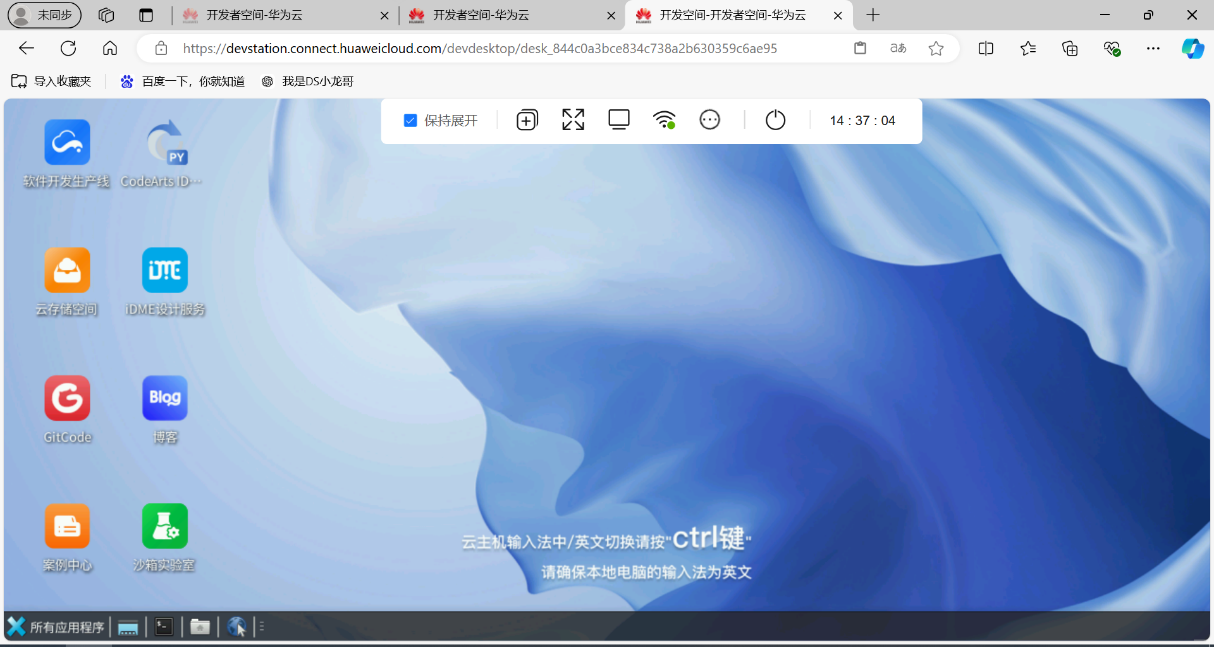

进入桌面后的默认效果如下：

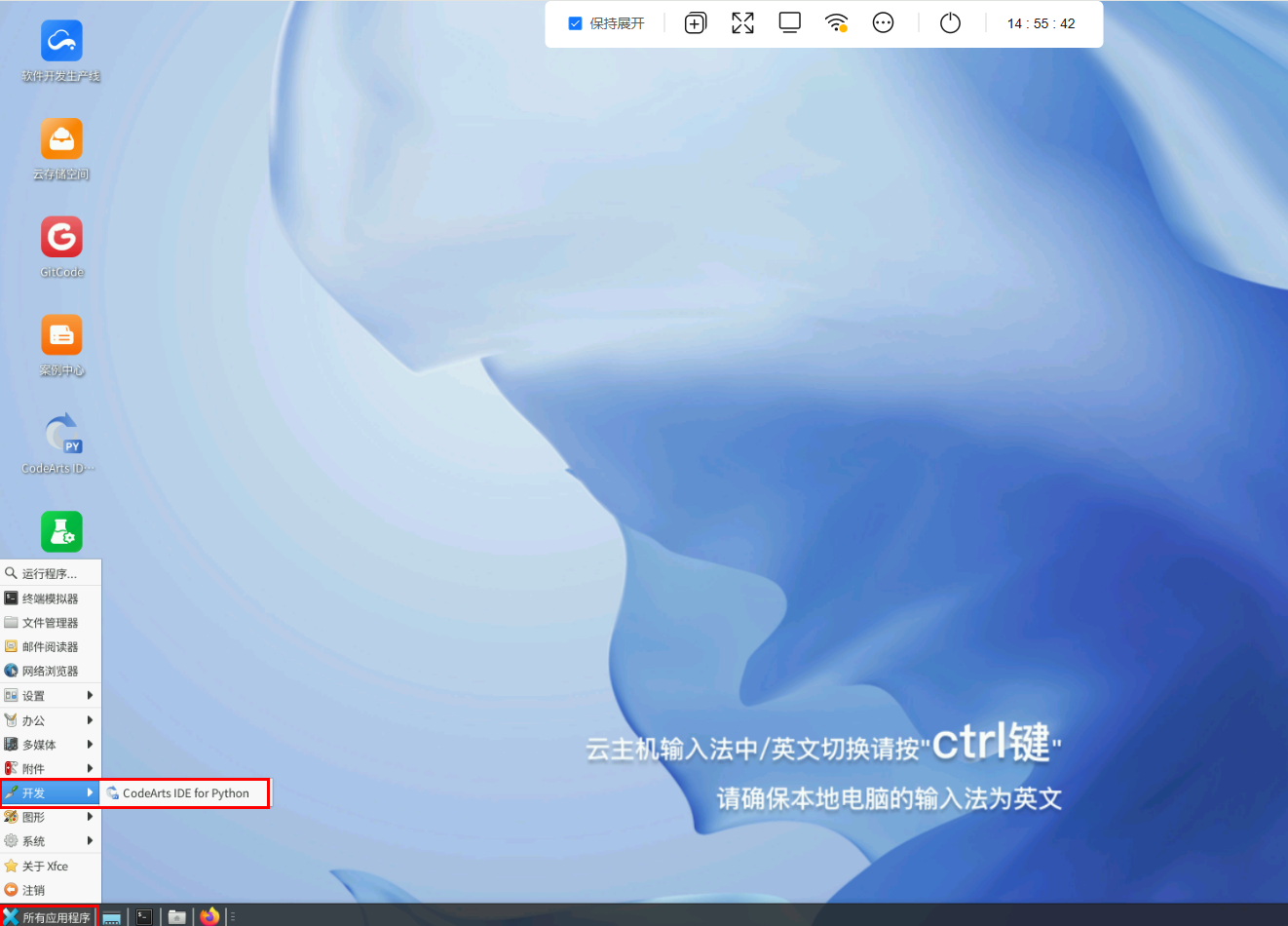

点击左下角的“所有应用程序”->“开发”->“CodeArts IDE for Python”，打开IDE。

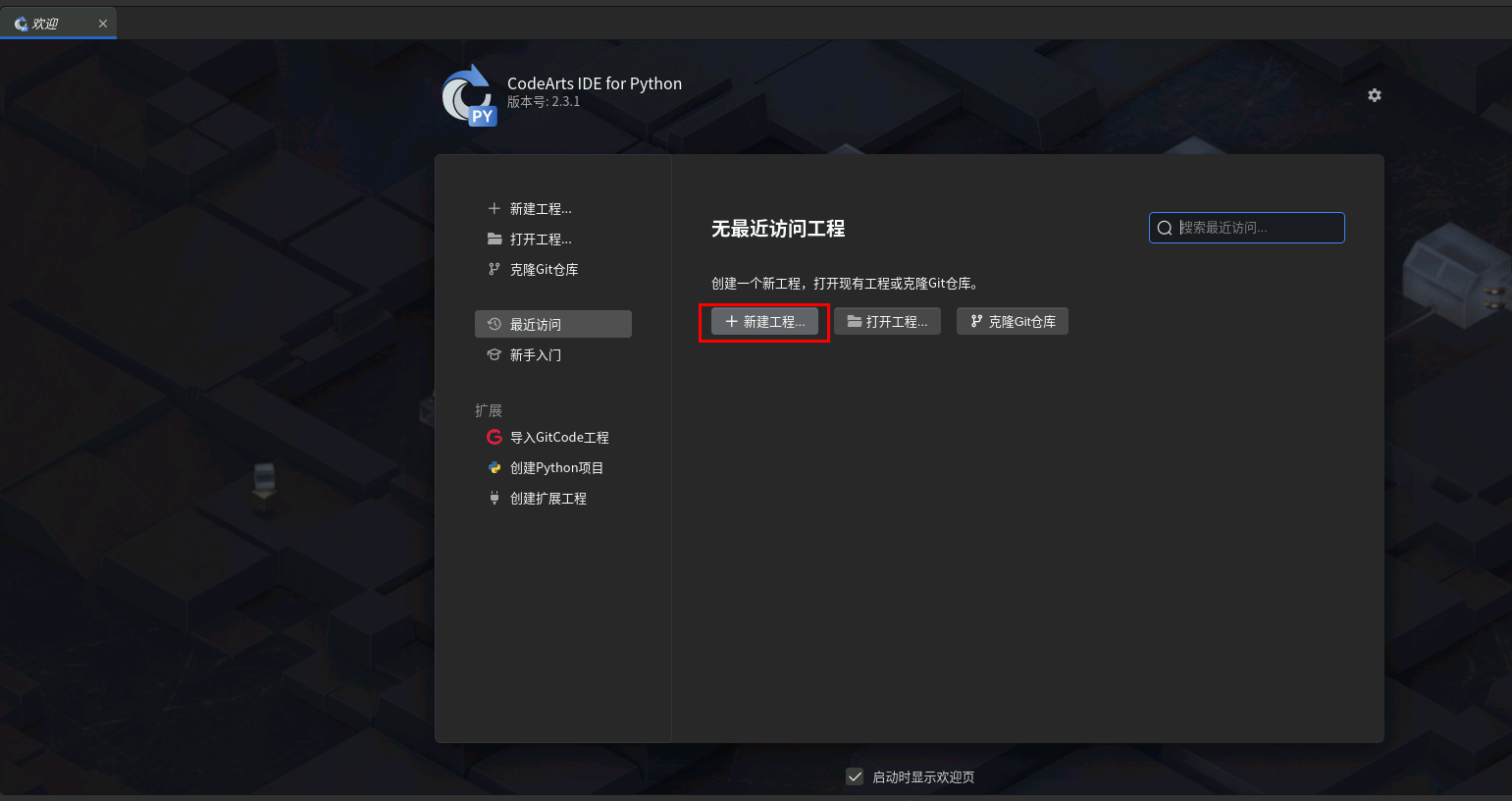

CodeArts IDE for Python 启动后，在弹框界面，选择“新建工程”。

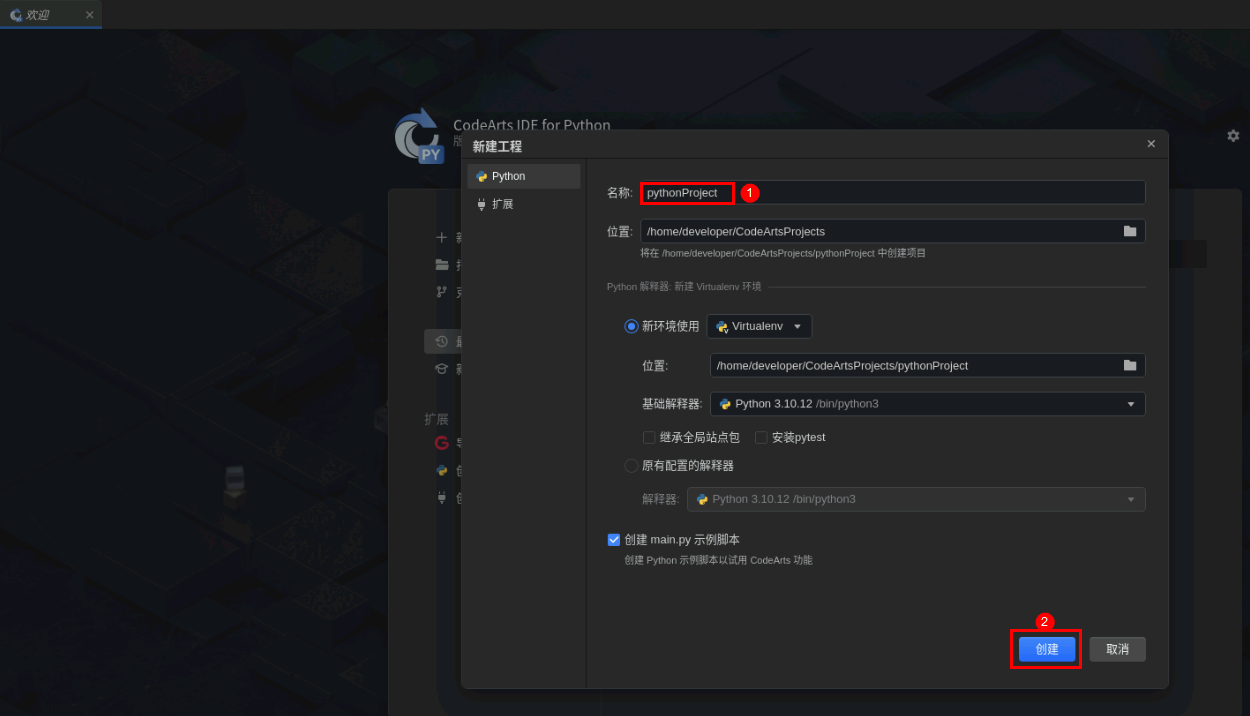

在新建工程页面，自定义输入工程名称，点击“创建”。

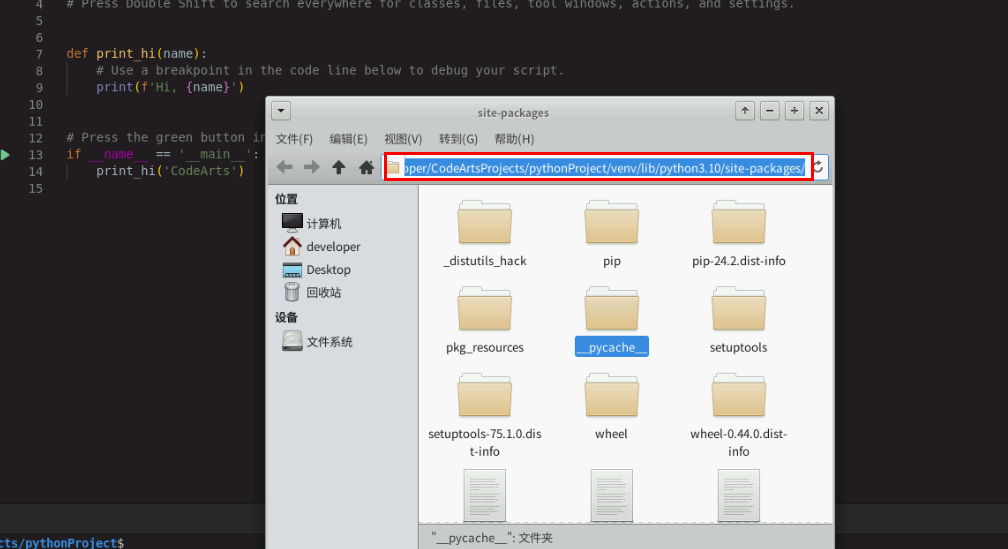

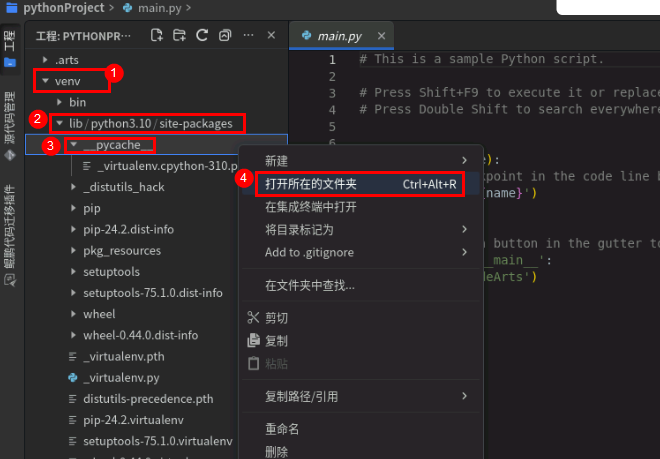

在CodeArts IDE for Python 中，在新建的工程文件目录中，选择“venv/lib/python3.10/site-packages”路径下的任一文件，鼠标右键后，选择“打开所在文件夹”。

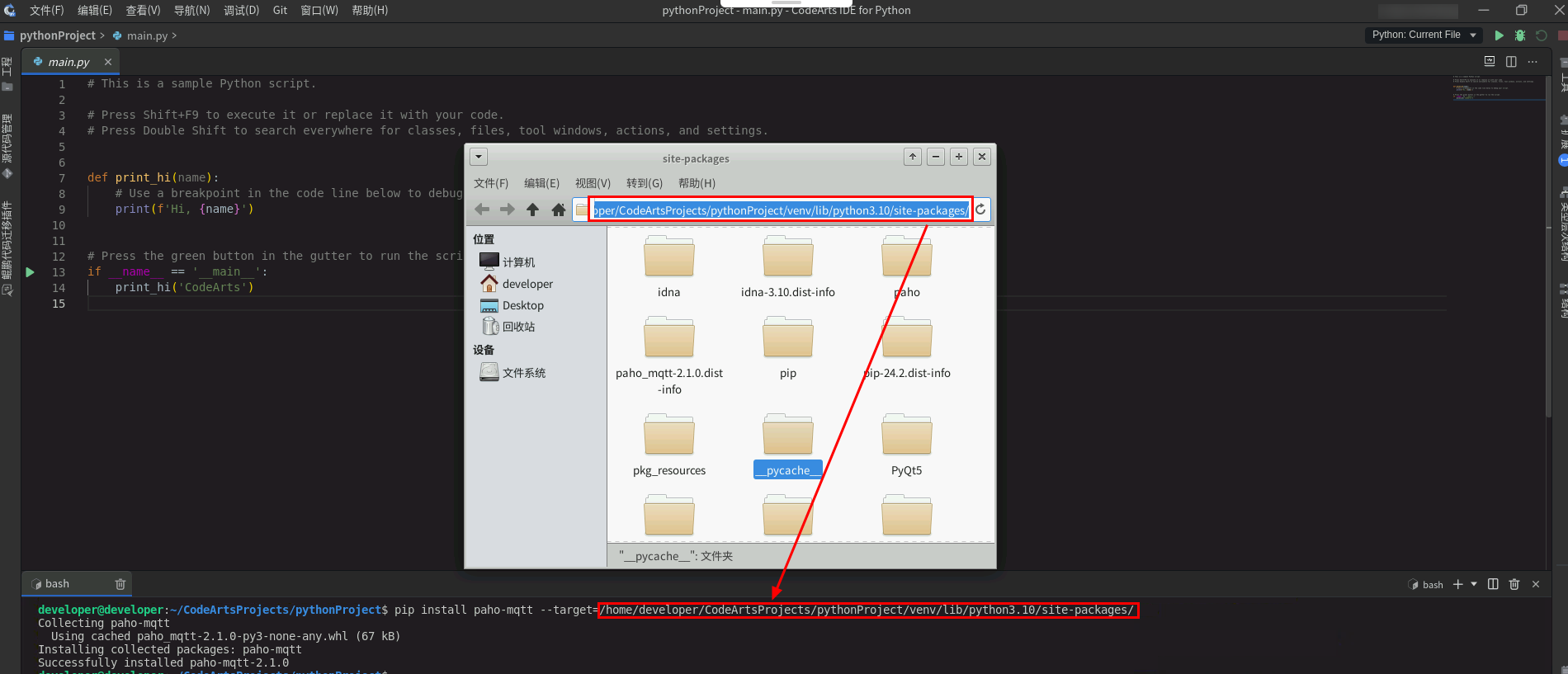

复制被打开的文件夹路径。

在CodeArts IDE for Python 中，点击下方的“终端”，输入以下命令后回车，安装paho-mqtt库（paho-mqtt是一个提供MQTT协议功能的Python库，通过这个库，开发者可以快速实现MQTT客户端的功能，包括连接到MQTT代理服务器、发布消息到主题、订阅感兴趣的主题以及接收并处理消息。）：

pip install paho-mqtt --target={package-path}

其中{package-path}用上面复制的文件夹路径替换。

按上面的方式执行以下命令，安装PyQt5库（PyQt5是基于paho-mqtt库，实现MQTT通信。）：

pip install PyQt5 --target={package-path}

其中{package-path}也用上面复制的文件夹路径替换。

到此，云主机的开发环境已经配置完成。

2.2 开通IoTA服务

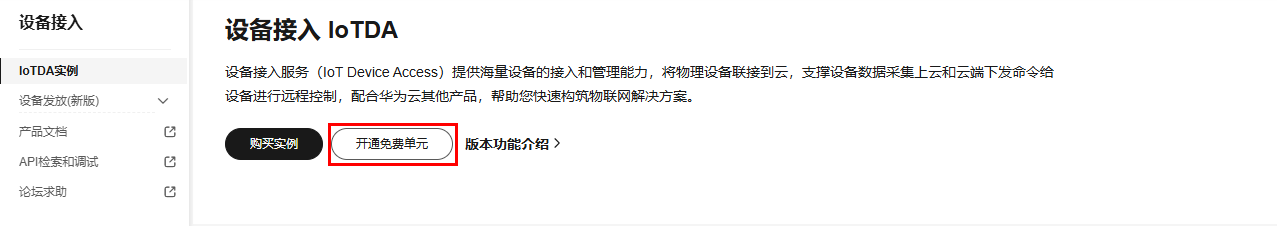

登录设备接入IoTA服务控制台，点击“开通免费单元”。

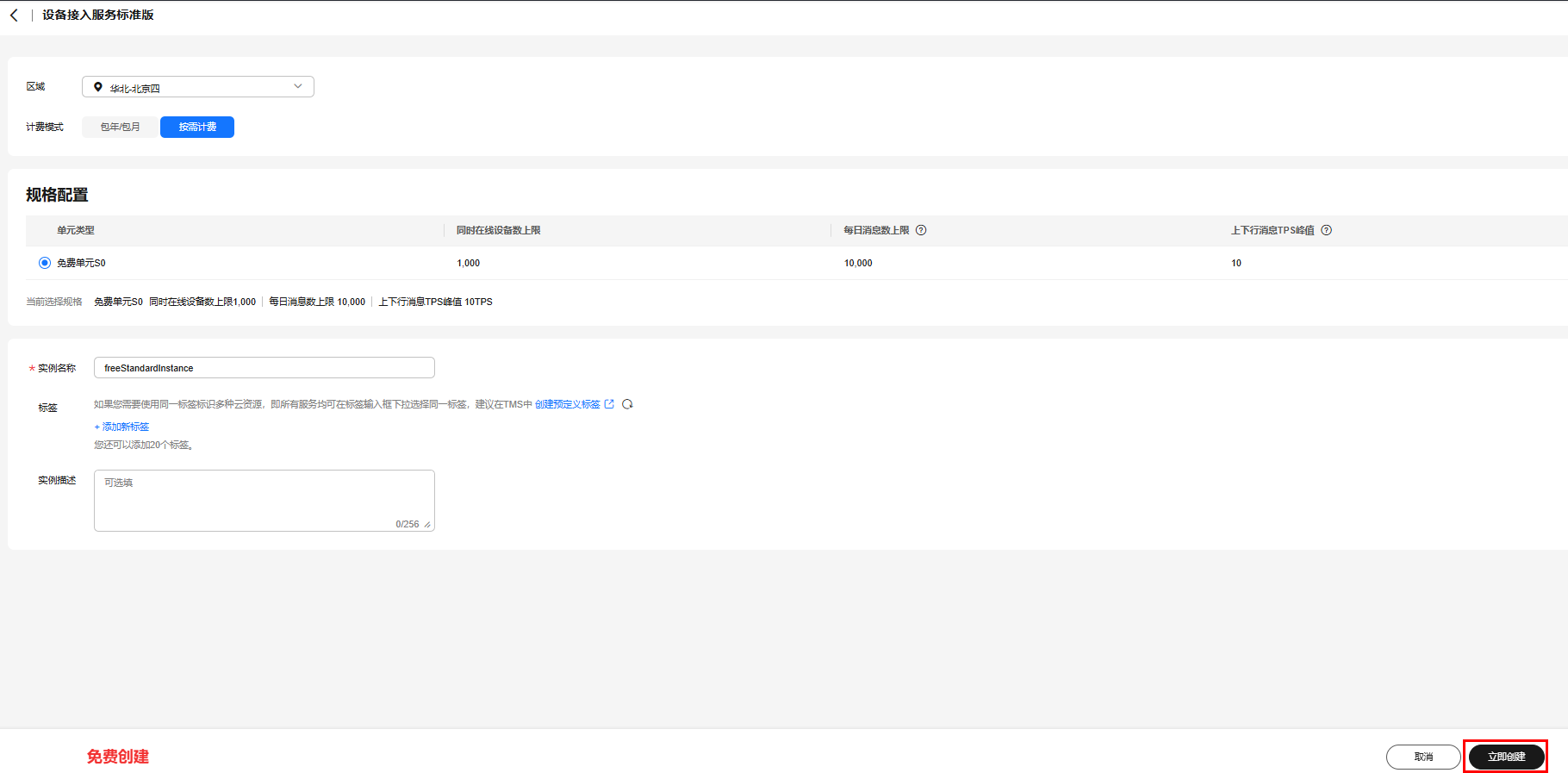

实例配置保持默认，点击“立即创建”按钮。

需要等待标准版实例创建完成。

创建IoT设备

2.3 创建产品

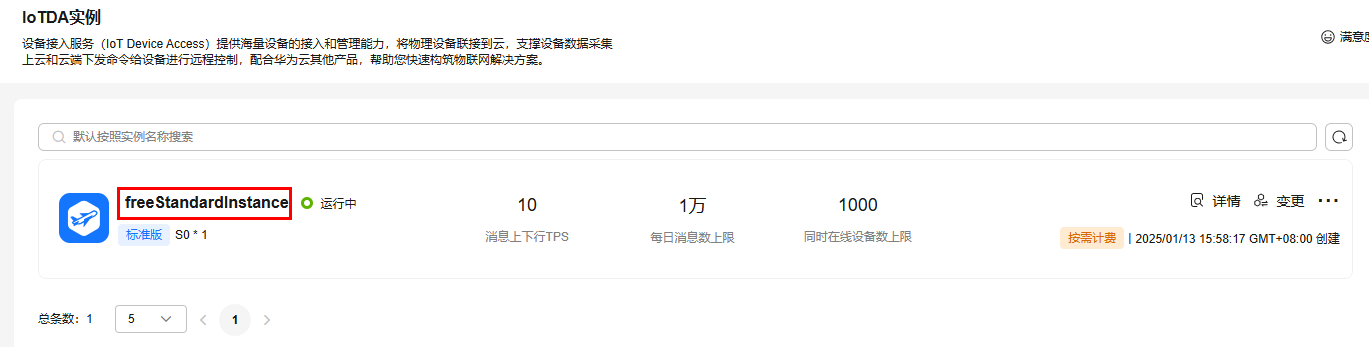

实例创建完成之后，点击实例名称，进入实例。点击左侧“产品”菜单栏，点击“创建产品”按钮。

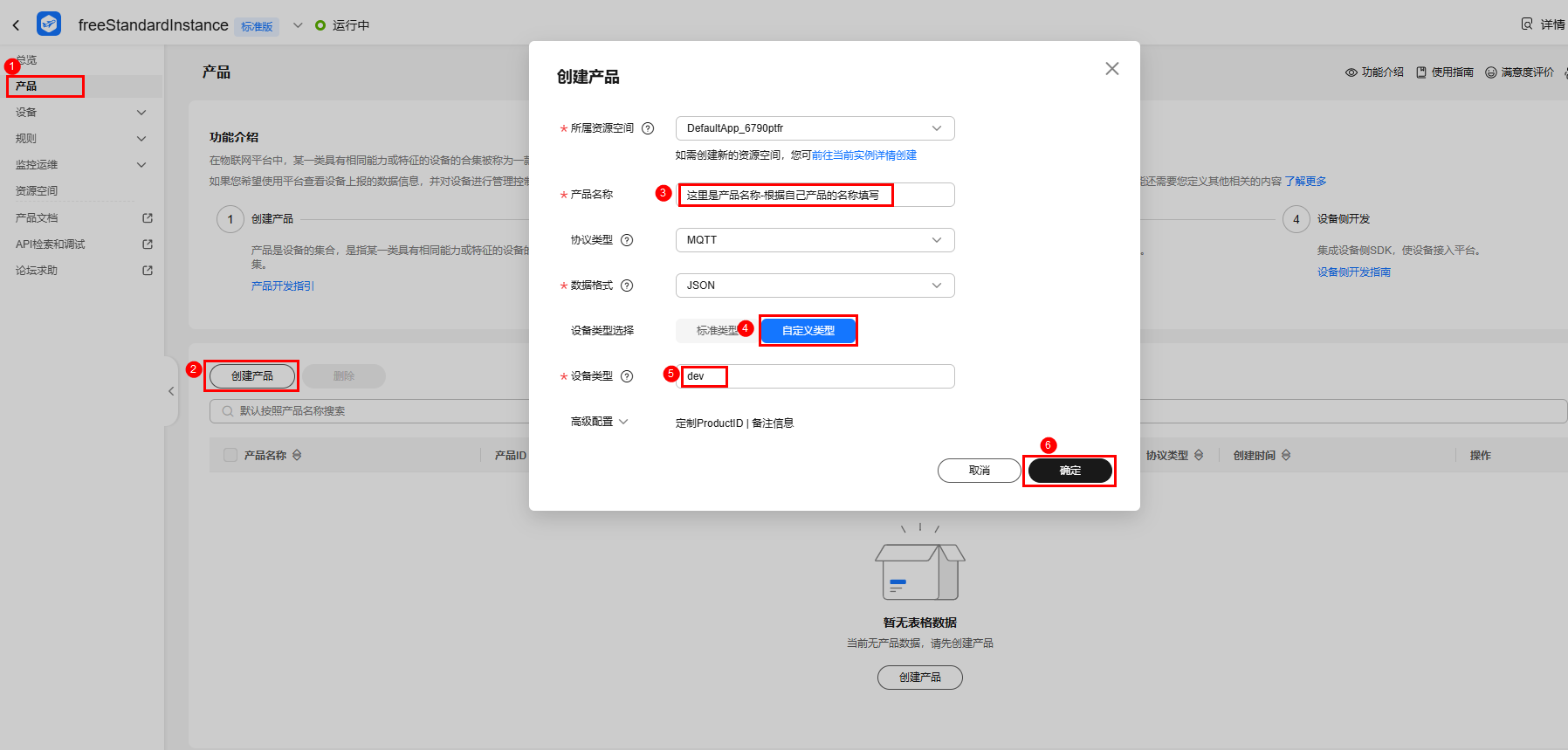

在“创建产品”弹窗中，自定义填写产品名称，设备类型选择“自定义类型”，自定义填写设备类型（例：dev），点击“确定”，完成产品创建。

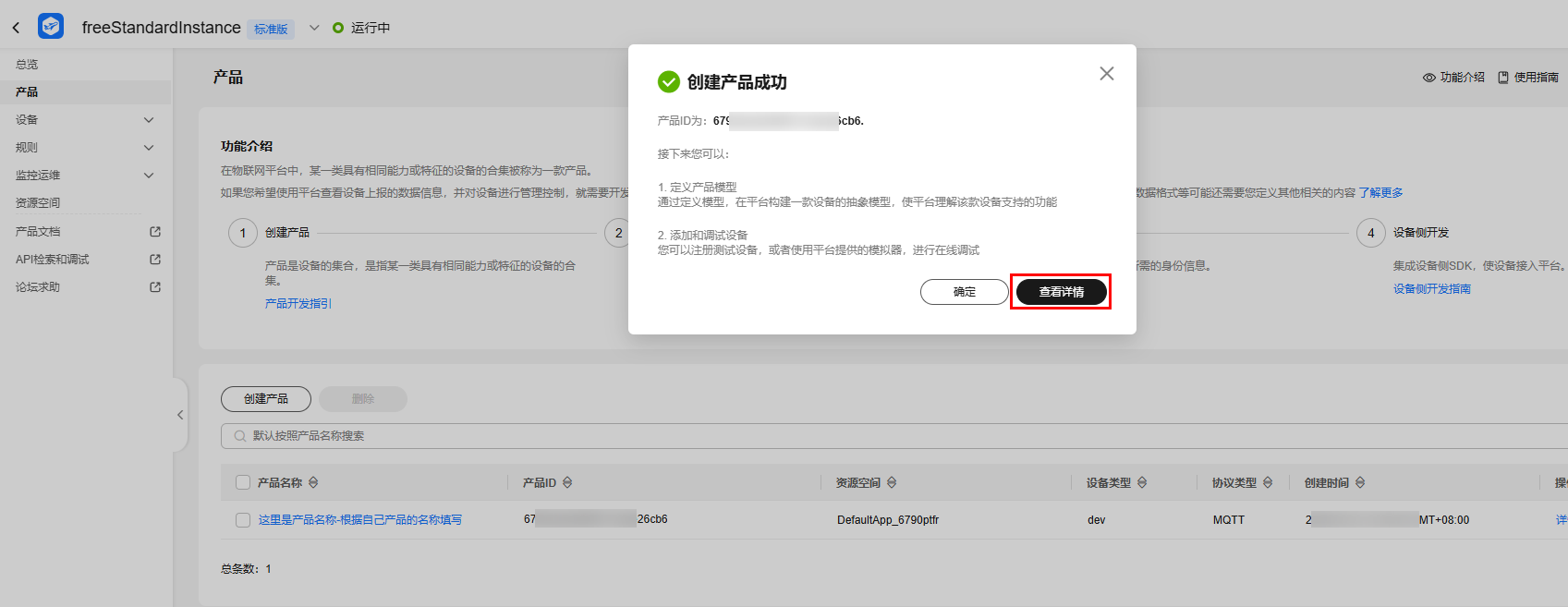

在“创建产品成功”提示窗中点击“查看详情”。

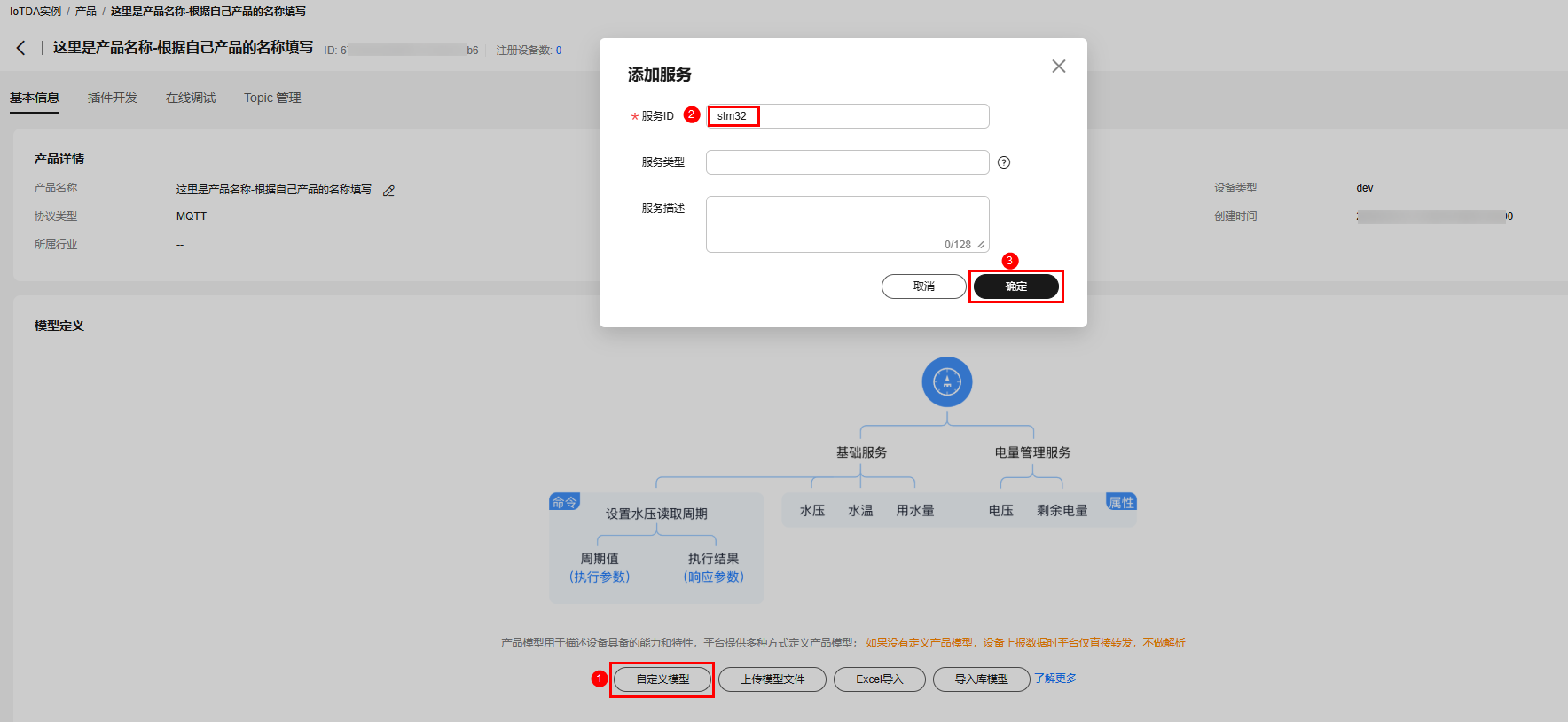

在产品详情页面，点击“自定义模型”，在“添加服务”弹窗中，填写服务ID（例：stm32），点击“确定”。

说明：模型就是存放设备上传到云平台的数据，你可以根据自己的产品进行创建。

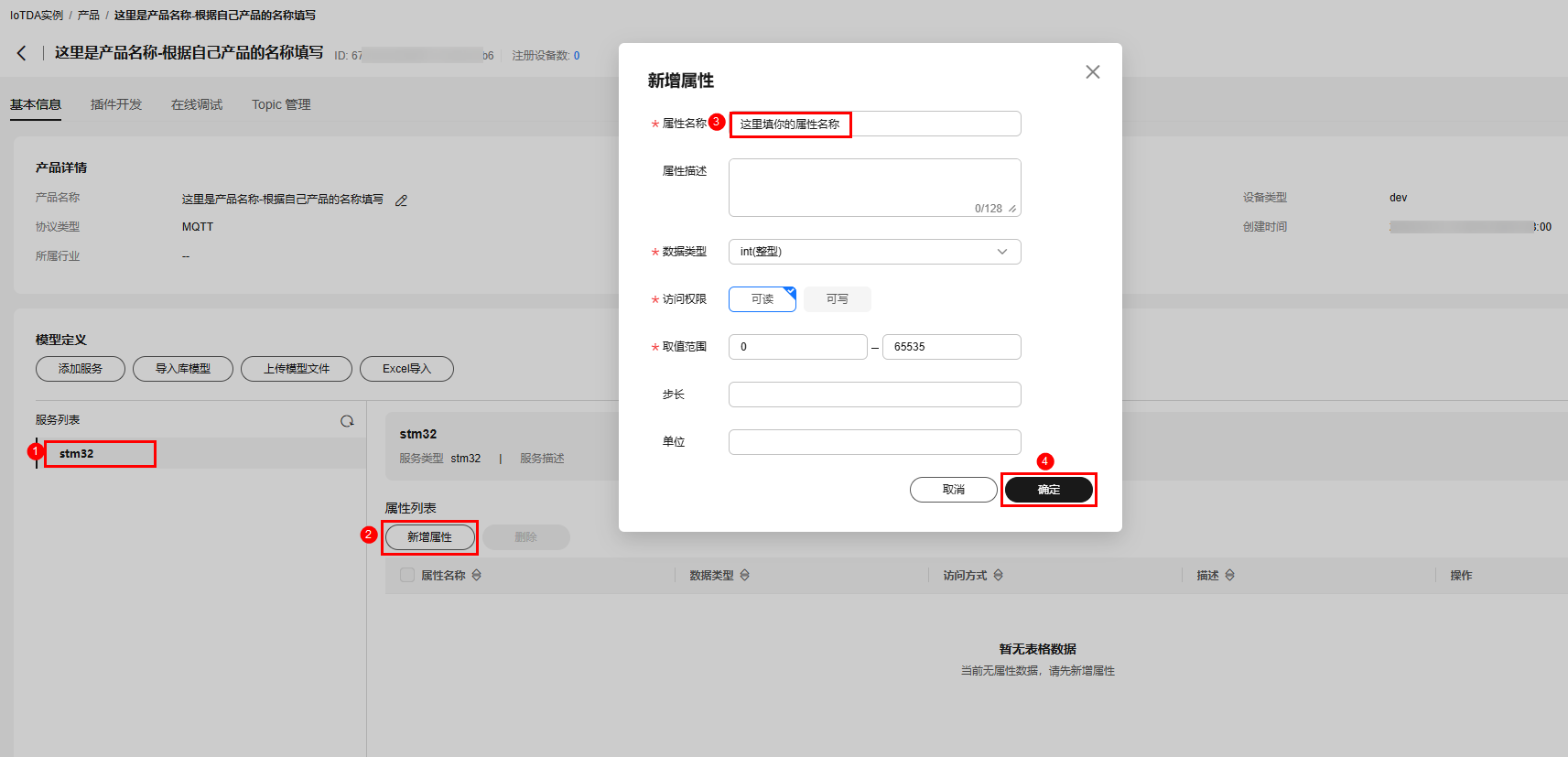

在新增的服务中，点击“新增属性”，在“新增属性”弹窗中，填写属性名称，点击“确定”。设备属性‌是指与物联网设备相关的各种参数和设置，这些属性通常以键值对的形式存在，用于描述设备的各种特征和行为。

点击左上角“<”回到上一级页面。

2.4 添加设备

产品是属于上层的抽象模型，接下来在产品模型下添加实际的设备。添加的设备最终需要与真实的设备关联在一起，完成数据交互。

在左侧菜单栏选择“设备->所有设备”，点击“注册设备”。

在“单设备注册”弹窗中，选择所属资源空间，所属产品选择步骤3.1中创建的产品，自定义输入设备标识码（例：dev1）、设备名称和秘钥，点击“确定”。

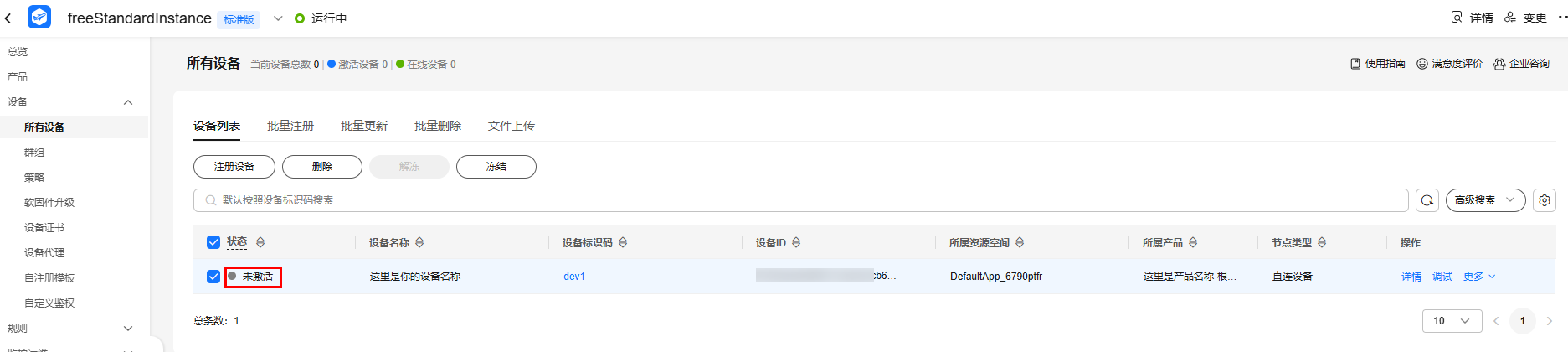

在“设备创建成功”提示窗中，点击“保存并关闭”。可以看到，刚刚注册的设备处于“未激活”状态，待真实设备接入平台才会变成“在线”状态。

2.5 生成MQTT三元组

华为云提供了一个在线工具，用来生成MQTT鉴权三元组。

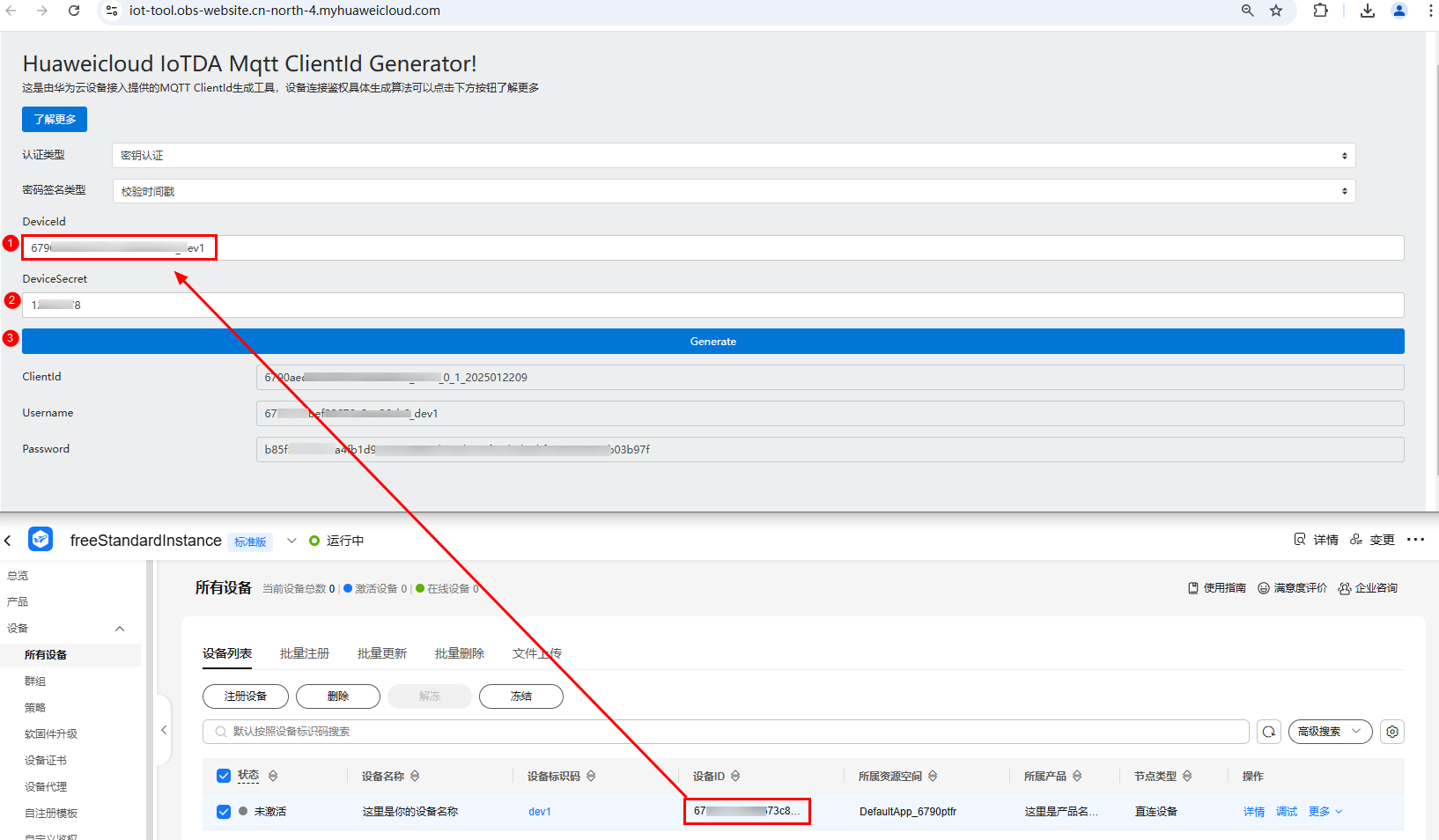

打开这个MQTT ClientId生成工具，DeviceId填入刚刚注册设备的设备ID，DeviceSecret填入步骤3.2中注册设备时设置的秘钥，点击“Generate”，就可以得到MQTT的登录信息了。

图形化界面开发MQTT客户端

下面我们开发完成 MQTT 客户端调试助手，模拟真实设备接入IoTA平台，整体开发，基于 paho-mqtt 库来实现以下功能：

连接到 MQTT 服务器：通过提供的 IP、端口、客户端 ID、用户名和密码连接到 MQTT 服务器。

订阅主题：从用户输入的订阅主题中接收消息。

发布消息：发布主题消息到指定的发布主题。

每个按钮添加相应的功能：Connect、订阅和发布 。在此基础上，日志框将显示与 MQTT 连接和消息传输相关的调试信息。

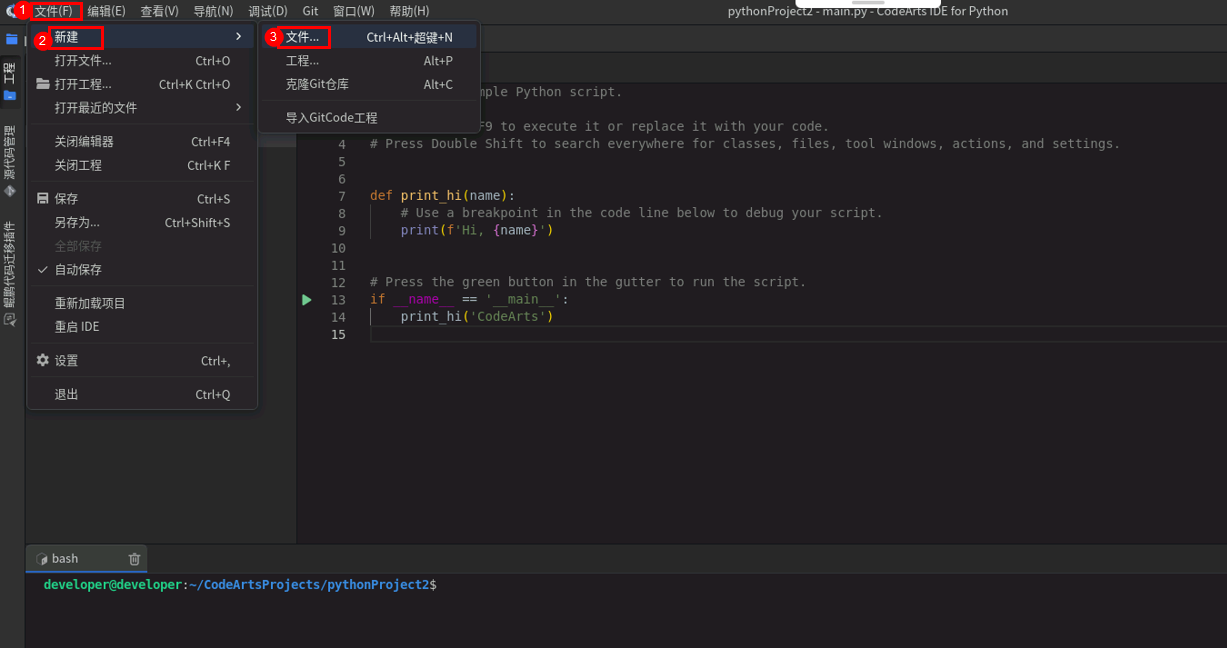

在云主机的CodeArts IDE for Python中，点击“文件”->“新建”->“文件”。

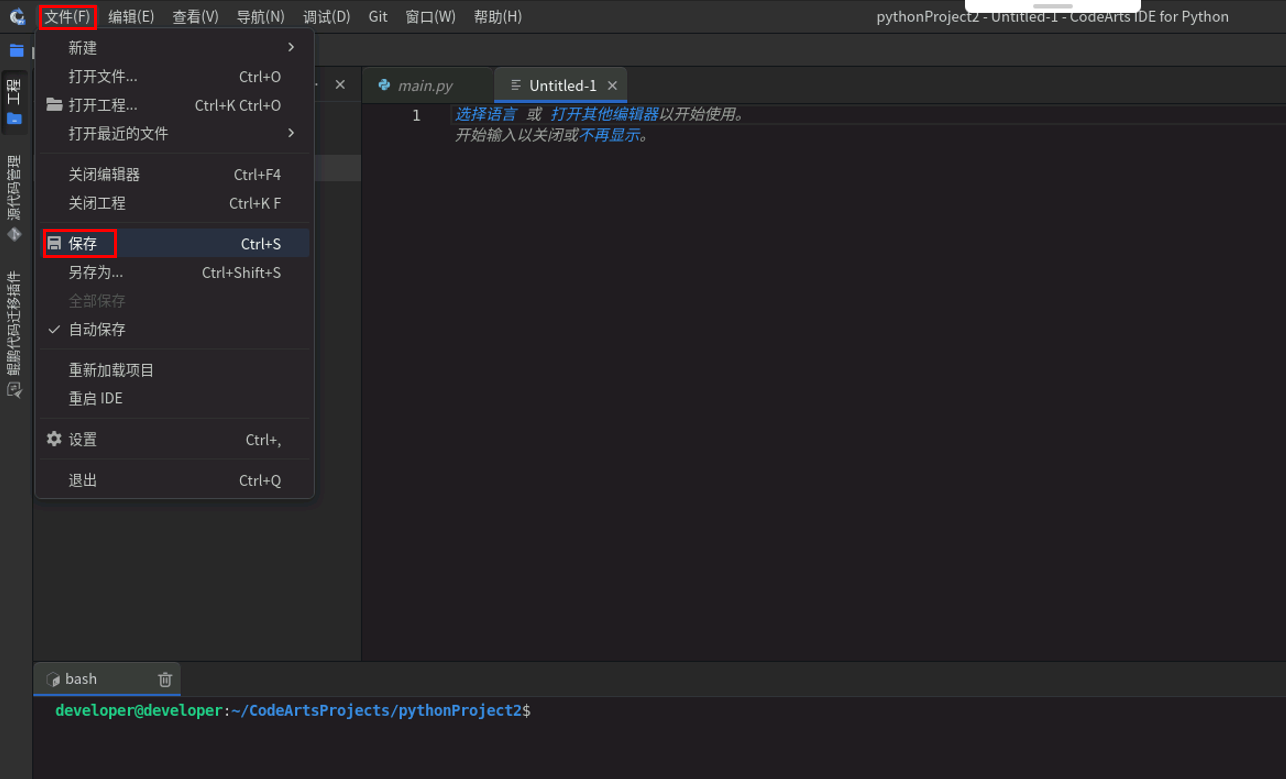

点击“文件”->“保存”。

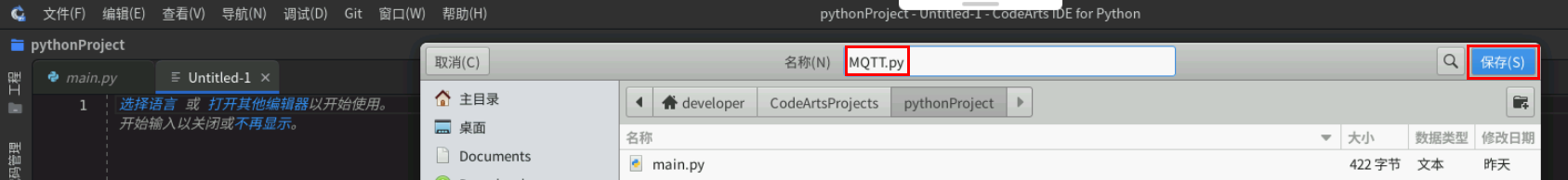

输入文件名称为“MQTT.py”，点击“保存”。

在MQTT.py文件中输入以下代码（复制文档中python代码时，可能会导致格式错误，可以点击下载获取MQTT.py文件内容！），用于实现MQTT客户端：

import sys
import json
import paho.mqtt.client as mqtt # 导入 paho-mqtt 库
from PyQt5.QtCore import Qt
from PyQt5.QtWidgets import QApplication, QMainWindow, QWidget, QVBoxLayout, QHBoxLayout, QFormLayout, QLabel, QLineEdit, QSpinBox, QPushButton, QGridLayout, QGroupBox, QPlainTextEdit, QSpacerItem, QSizePolicy, QMenuBar, QStatusBar
import time
class MQTTClientDebugger(QMainWindow):
def __init__(self):
super().__init__()
self.connected = False
self.setWindowTitle("MQTT 客户端调试助手")
self.setGeometry(100, 100, 1019, 772) # 设置窗口大小
self.centralWidget = QWidget(self)
self.setCentralWidget(self.centralWidget)
self.client = None # MQTT 客户端实例
# 主布局
self.mainLayout = QVBoxLayout(self.centralWidget)
# 连接设置布局
self.connectionLayout = QHBoxLayout()
self.host = "117.78.5.125"
self.clientId = ""
self.username = ""
self.passWord = ""
self.formLayout = QFormLayout()
self.hostLineEdit = QLineEdit()
self.hostLineEdit.setText(self.host) \# 默认服务器IP地址
self.formLayout.addRow(QLabel("服务器域名或者IP地址:"), self.hostLineEdit)
# 端口号
self.spinBoxPort = QSpinBox()
self.spinBoxPort.setMaximum(99999)
self.spinBoxPort.setValue(1883) # 默认端口号
self.formLayout.addRow(QLabel("服务器端口:"), self.spinBoxPort)
self.clientIdLineEdit = QLineEdit()
self.clientIdLineEdit.setText(self.clientId) #客户端ID
self.formLayout.addRow(QLabel("ClientId"), self.clientIdLineEdit)
self.usernameLineEdit = QLineEdit()
self.usernameLineEdit.setText(self.username) # 设备用户名
self.formLayout.addRow(QLabel("Username"), self.usernameLineEdit)
self.passwordLineEdit = QLineEdit()
self.passwordLineEdit.setText(self.passWord) # 默认密码
self.formLayout.addRow(QLabel("Password"), self.passwordLineEdit)
self.connectionLayout.addLayout(self.formLayout)
# 连接按钮
self.connectButton = QPushButton("Connect")
self.connectButton.clicked.connect(self.connect_to_server)
self.connectionLayout.addWidget(self.connectButton)
self.mainLayout.addLayout(self.connectionLayout)
# MQTT 主题和消息布局
self.gridLayout = QGridLayout()
self.gridLayout.addWidget(QLabel("订阅主题:"), 0, 0)
self.subscribeTopicLineEdit = QLineEdit("\$oc/devices/"+ self.username +"/sys/messages/down")
self.gridLayout.addWidget(self.subscribeTopicLineEdit, 0, 1)
self.gridLayout.addWidget(QPushButton("订阅"), 0, 2)
self.gridLayout.addWidget(QLabel("发布主题:"), 1, 0)
self.publishTopicLineEdit = QLineEdit("\$oc/devices/"+ self.username +"/sys/properties/report")
self.gridLayout.addWidget(self.publishTopicLineEdit, 1, 1)
self.gridLayout.addWidget(QLabel("主题消息:"), 2, 0)
self.messageLineEdit = QLineEdit('{"services": [{"service_id": "stm32","properties":{"DHT11_T":18.1,"DHT11_H":16.2,"SOIL":12.4,"BH1750":124.5,"MOTOR_SW":1,"SOIL_MAX":30,"run_mode":1}}]}')
self.gridLayout.addWidget(self.messageLineEdit, 2, 1)
self.publishButton = QPushButton("发布")
self.publishButton.clicked.connect(self.publish_message)
self.gridLayout.addWidget(self.publishButton, 2, 2)
self.mainLayout.addLayout(self.gridLayout)
# 日志区域
self.logGroupBox = QGroupBox("日志消息:")
self.logLayout = QHBoxLayout()
self.logTextEdit = QPlainTextEdit()
self.logTextEdit.setReadOnly(True)
self.logLayout.addWidget(self.logTextEdit)
self.logGroupBox.setLayout(self.logLayout)
self.mainLayout.addWidget(self.logGroupBox)
# 底部按钮布局
self.bottomLayout = QHBoxLayout()
self.testButton = QPushButton("测试按钮(一键填充MQTT信息)")
self.clearButton = QPushButton("一键清除MQTT信息")
self.clearLogButton = QPushButton("清除日志消息")
self.viewTutorialButton = QPushButton("【查看物联网项目开发教程】")
self.quitButton = QPushButton("退出软件")
self.testButton.clicked.connect(self.fillMQTTInfo)
self.clearButton.clicked.connect(self.clearMQTTInfo)
self.clearLogButton.clicked.connect(self.clear_logs)
self.bottomLayout.addWidget(self.testButton)
self.bottomLayout.addWidget(self.clearButton)
self.bottomLayout.addWidget(self.clearLogButton)
self.bottomLayout.addWidget(self.viewTutorialButton)
self.bottomLayout.addWidget(self.quitButton)
self.mainLayout.addLayout(self.bottomLayout)
# 菜单栏
self.menuBar = self.menuBar()
self.fileMenu = self.menuBar.addMenu("File")
quitAction = self.fileMenu.addAction("Quit")
quitAction.triggered.connect(self.close)
# 状态栏
self.statusBar = QStatusBar()
self.setStatusBar(self.statusBar)
# 连接到MQTT服务器
def connect_to_server(self):
host = self.hostLineEdit.text()
port = self.spinBoxPort.value()
client_id = self.clientIdLineEdit.text()
username = self.usernameLineEdit.text()
password = self.passwordLineEdit.text()
try:
self.client = mqtt.Client(mqtt.CallbackAPIVersion.VERSION1,client_id)
self.client.username_pw_set(username, password) # 设置用户名和密码
# 设置连接成功、消息接收、连接丢失等回调函数
self.client.on_connect = self.on_connect
self.client.on_message = self.on_message
self.client.on_disconnect = self.on_disconnect
# 连接到服务器
self.client.connect(host, port, 60)
# 启动 MQTT 客户端
self.client.loop_start()
while not self.connected and not self._stop_event.is_set():
time.sleep(0.1)
self.connected = True
except Exception as e:
return f"{e}"
def on_connect(self, client, userdata, flags, rc):
"""当连接到MQTT服务器时调用"""
self.log(f"连接成功，返回码：{rc}")
# 连接成功后订阅主题
self.subscribeTopicLineEdit = QLineEdit("\$oc/devices/"+ self.usernameLineEdit.text() +"/sys/messages/down")
subscribe_topic = self.subscribeTopicLineEdit.text()
try:
client.subscribe(subscribe_topic)
except Exception as e:
self.log(f"订阅失败：{e}")
def on_message(self, client, userdata, msg):
"""当接收到MQTT消息时调用"""
self.log(f"接收到消息：{msg.topic} {msg.payload.decode()}")
def on_disconnect(self, client, userdata, rc):
"""当断开连接时调用"""
self.log(f"MQTT服务器断开连接，返回码：{rc}")
# 发布消息
def publish_message(self):
self.publishTopicLineEdit = QLineEdit("\$oc/devices/"+ self.usernameLineEdit.text() +"/sys/properties/report")
topic = self.publishTopicLineEdit.text()
message = self.messageLineEdit.text()
if self.client:
self.client.publish(topic, message)
self.log(f"发布消息：{topic} {message}")
# 发送心跳包
def send_heartbeat(self):
if self.client:
self.client.ping()
self.log("发送心跳包")
# 日志输出
def log(self, message):
"""向日志框输出信息"""
self.logTextEdit.appendPlainText(message)
# 填充MQTT信息
def fillMQTTInfo(self):
self.hostLineEdit.setText(self.host)
self.spinBoxPort.setValue(1883)
self.clientIdLineEdit.setText(self.clientId)
self.usernameLineEdit.setText(self.username)
self.passwordLineEdit.setText(self.passWord)
self.subscribeTopicLineEdit.setText("\$oc/devices/"+ self.username +"/sys/messages/down")
self.publishTopicLineEdit.setText("\$oc/devices/"+ self.username +"/sys/properties/report")
self.messageLineEdit.setText('{"services": [{"service_id": "stm32","properties":{"DHT11_T":18.1,"DHT11_H":16.2,"SOIL":12.4,"BH1750":124.5,"MOTOR_SW":1,"SOIL_MAX":30,"run_mode":1}}]}')
# 清除MQTT信息
def clearMQTTInfo(self):
self.hostLineEdit.clear()
self.spinBoxPort.clear()
self.clientIdLineEdit.clear()
self.usernameLineEdit.clear()
self.passwordLineEdit.clear()
self.subscribeTopicLineEdit.clear()
self.publishTopicLineEdit.clear()
# 清除日志信息
def clear_logs(self):
self.logTextEdit.clear()
if \__name_\_ == '__main__':
app = QApplication(sys.argv)
mainWin = MQTTClientDebugger()
mainWin.show()
sys.exit(app.exec_())

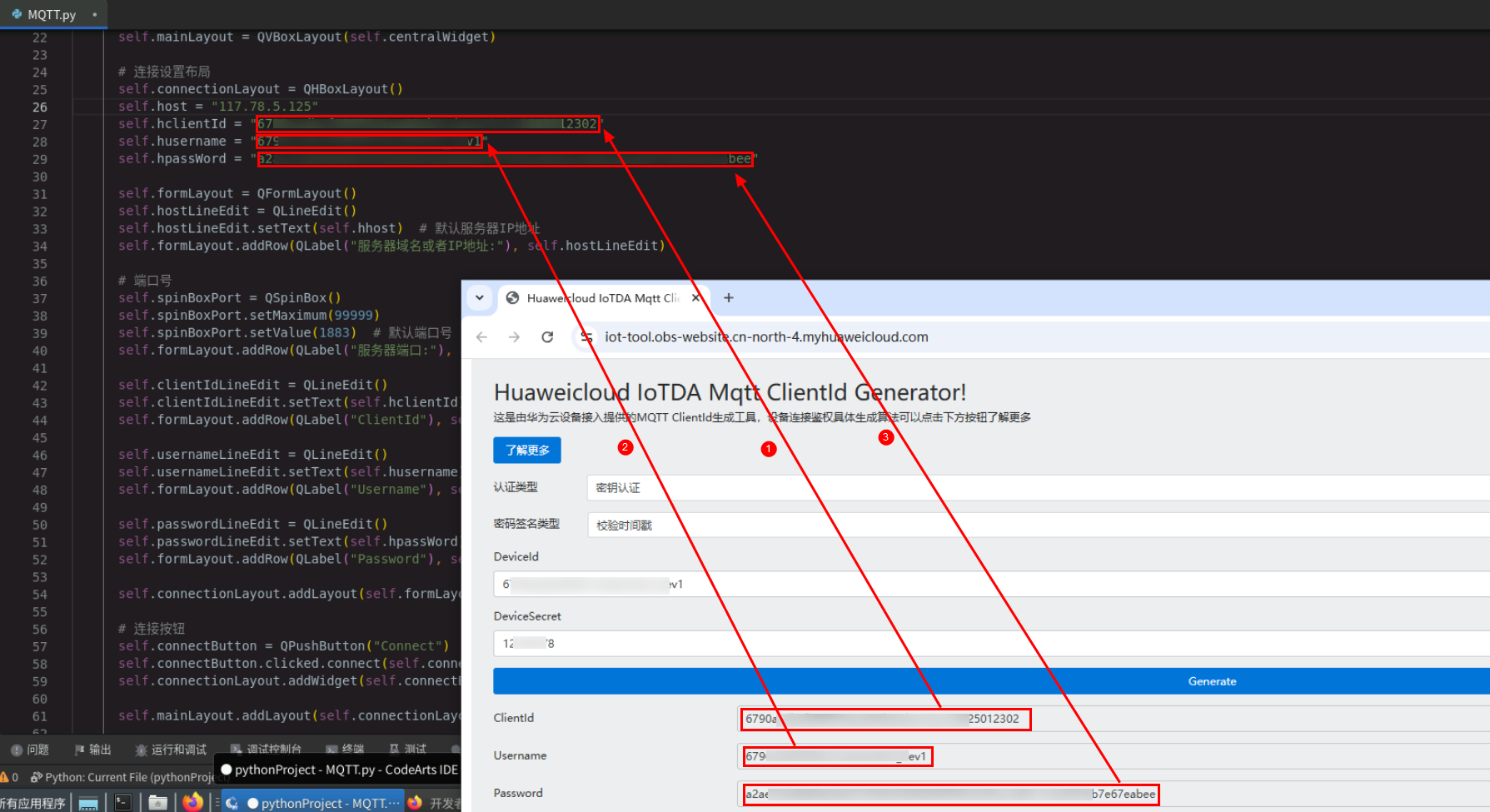

将代码27~29行的3个参数值，填入步骤3.3中获取的MQTT三元组的“ClientId”、“Username”、“Password”的值，如下图所示：

说明：三元组数据会定时刷新，为确保链接数据有效，在填入参数值前请再次点击“Generate”刷新，获取最新数据后再填写（请参考步骤3.3）。

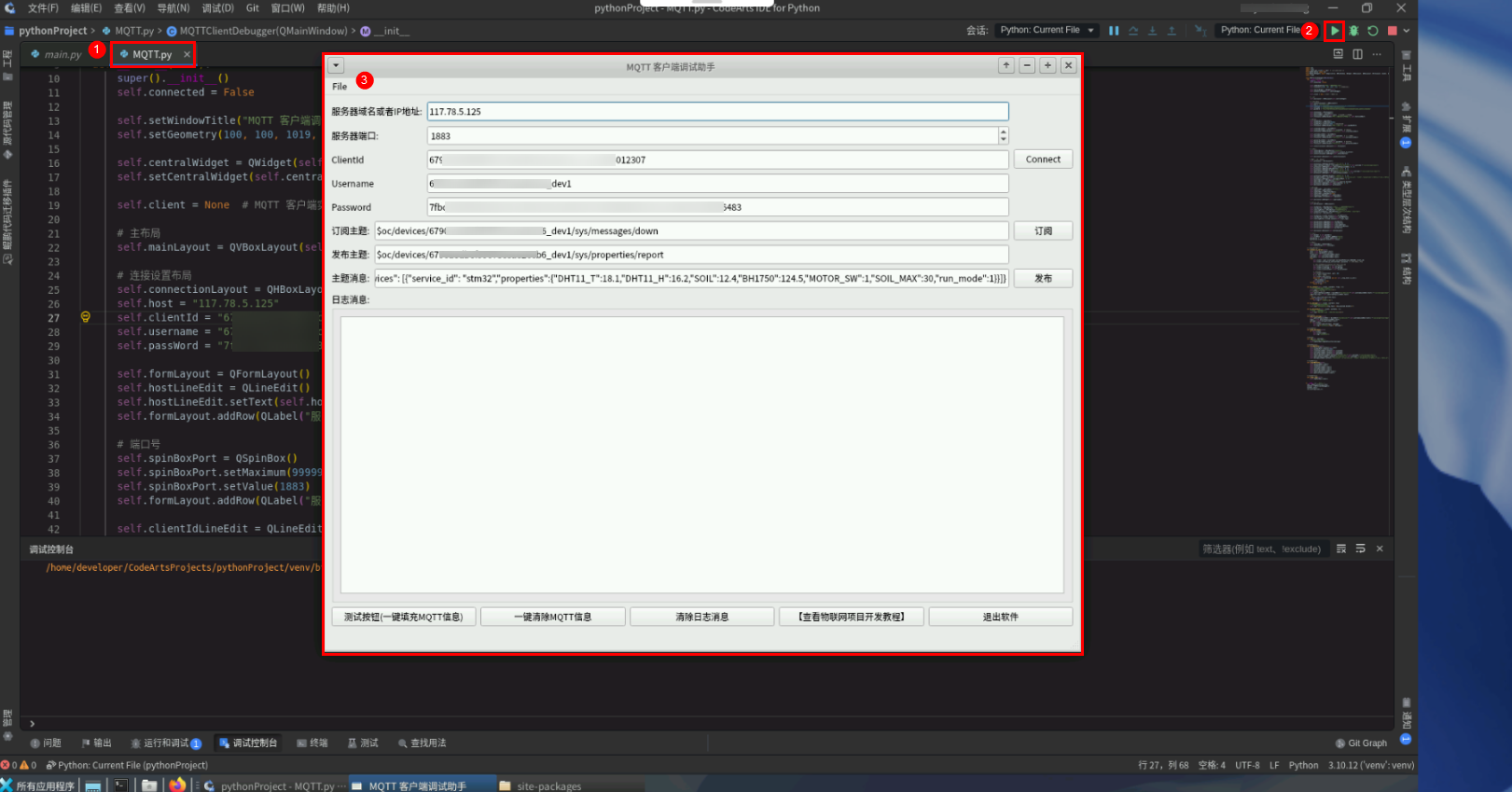

按上述步骤编写好代码后，在CodeArts IDE for Python中，MQTT.py文件页面，点击右上角的绿色三角形按钮，运行代码。

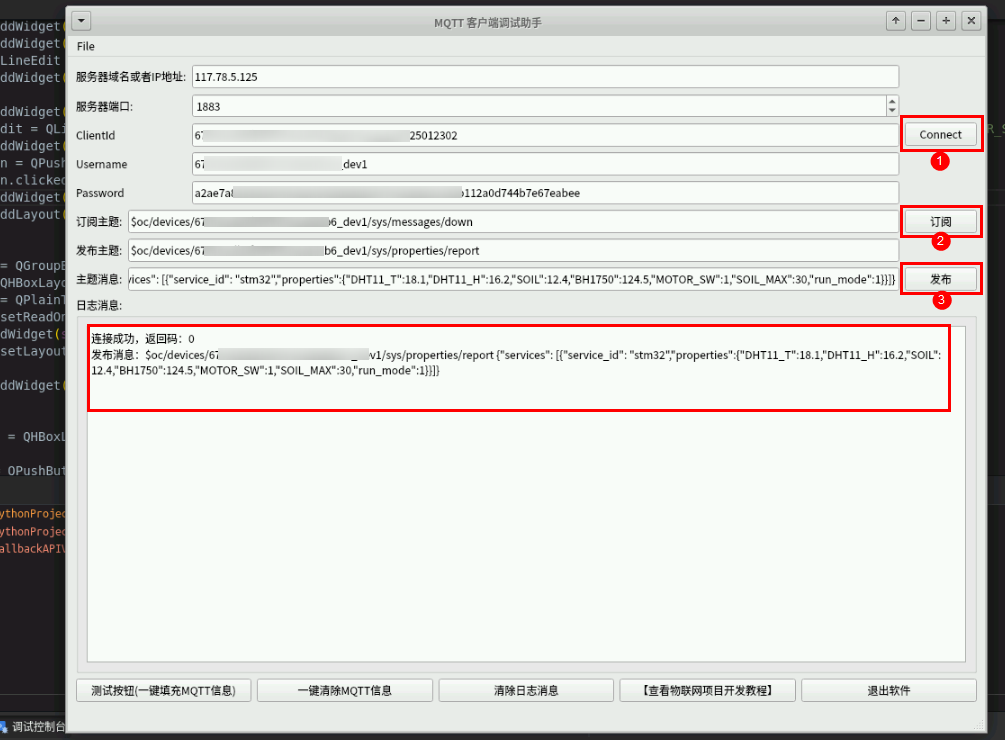

在MQTT客户端调试助手窗口，依次点击“Connect”、“订阅”、“发布”按钮，可在“日志消息”区域查看打印的日志。

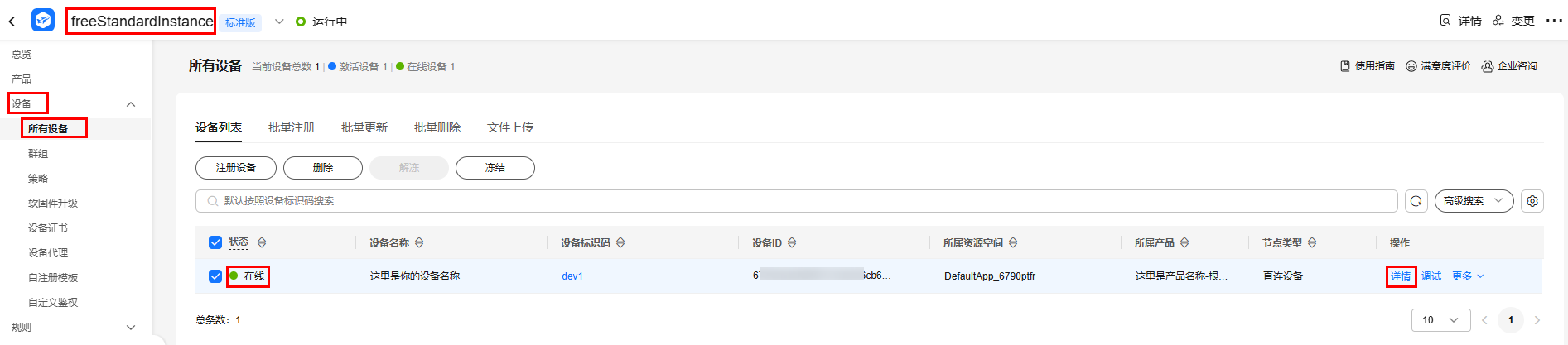

再次登录设备接入IoTA服务控制台，点击步骤2.2中开通的实例，进入实例，点击“设备->所有设备”，可以看到在步骤3.2中添加的设备已处于“在线”状态，这说明我们开发的MQTT客户端已成功与云端注册的设备进行通信。

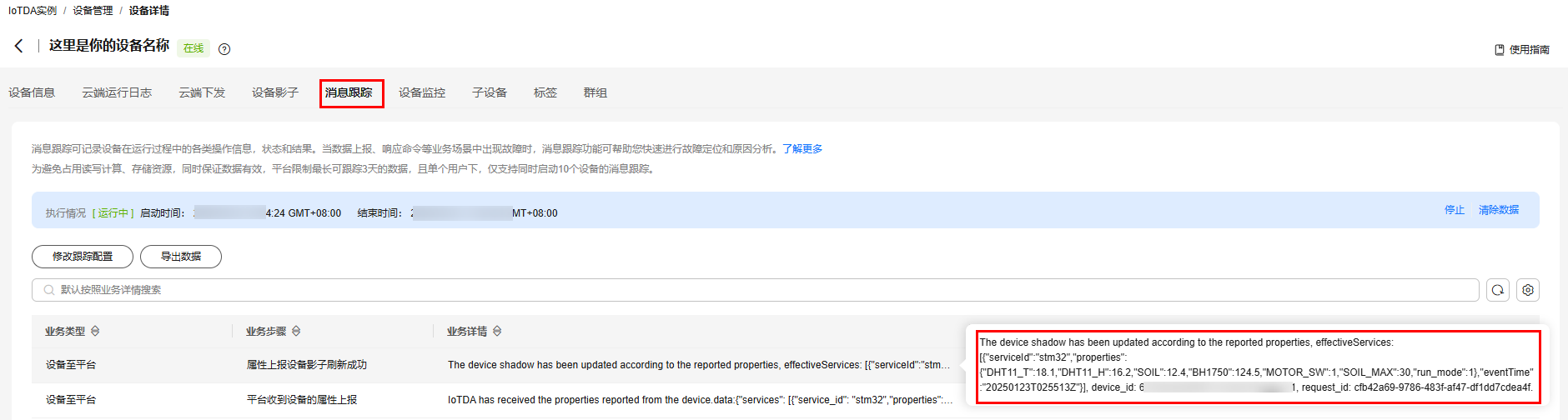

点击设备的“详情”，点击“消息跟踪”，可进一步查看我们开发的MQTT客户端发布过来的消息详情。

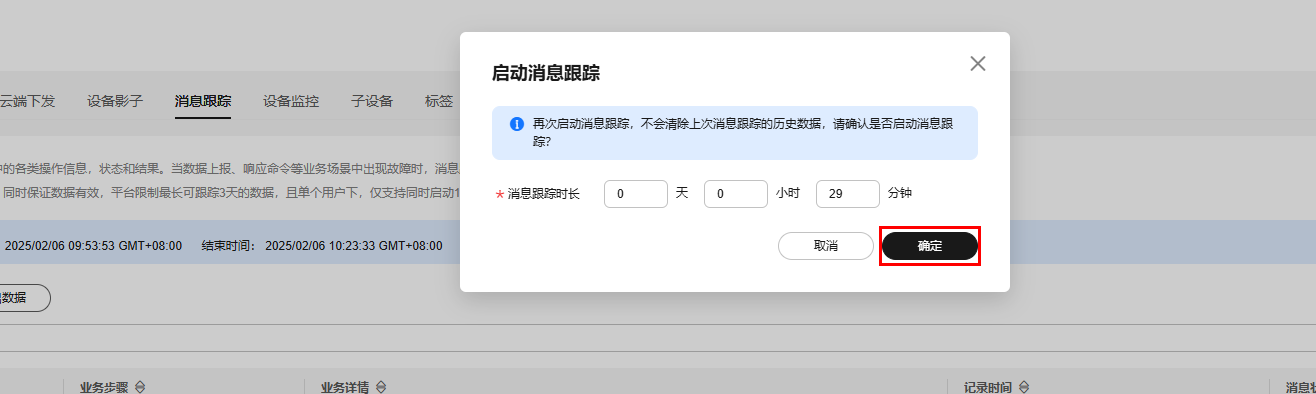

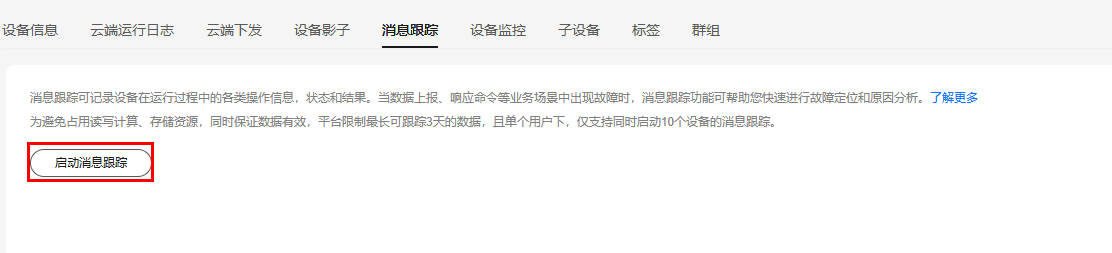

说明：如果您的消息跟踪还未开启，请点击“启动消息跟踪”，在弹出的“消息跟踪”弹窗中点击“确定”，即可查看MQTT客户端发布过来的消息详情。

至此，利用云主机快速开发MQTT客户端实现硬件仿真上云全部完成。
