【华为云MySQL技术专栏】TaurusDB增备功能介绍

原创于 2025-07-16 16:07:19 发布 · 606 阅读

14 ·

CC 4.0 BY-SA版权

文章标签：

#华为云 #mysql #数据库

1、背景介绍

增量备份（Pwal Backup Server，PBS）作为数据库容灾体系中的核心组件，可通过持续获取Redo log来实现按时间点恢复（PITR：Point-in-Time Recovery ）。

TaurusDB通过全量备份和增量备份，构成了完整的备份策略链，满足ACID原则中的持久性要求，能够实现RTO<15分钟、RPO≈0的金融级灾备标准。

本文将重点介绍TaurusDB的增量备份功能。

2、原理介绍

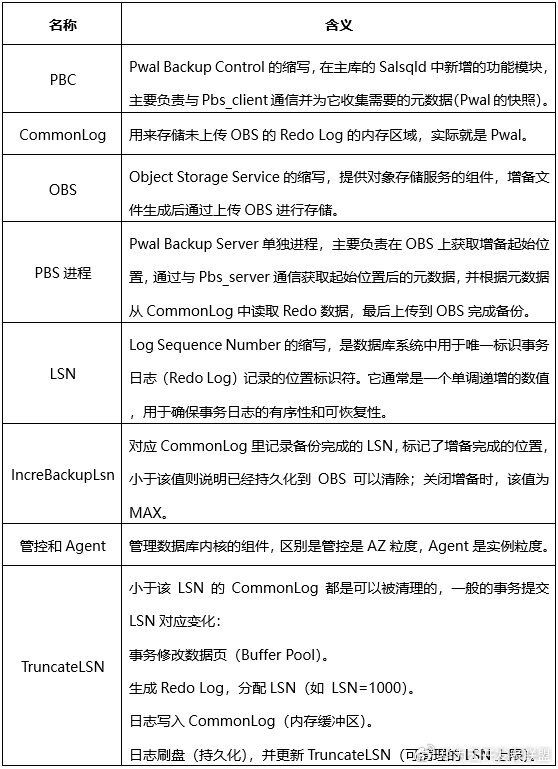

先解释一些taurusDB中增备相关的概念：

增量备份（PBS）依赖于LSN。PBS会首先从OBS读取最近全量备份的“结束LSN”（如 LSN=5000）。数据库会从该LSN开始持续上传新生成的Redo Log（LSN=5001, 5002,...），直到备份完成后，再进一步推进IncreBackupLSN，从而防止关键日志被过早清理，确保增量备份数据的完整性与可用性。

1. 核心功能

PBS 的核心任务是：

基于最近一次全量备份的结束 LSN，持续上传 Redo 日志到 OBS，确保数据可恢复到任意时间点。
依赖全量备份：如果没有全量备份，PBS 无法启动。

2. 数据流转

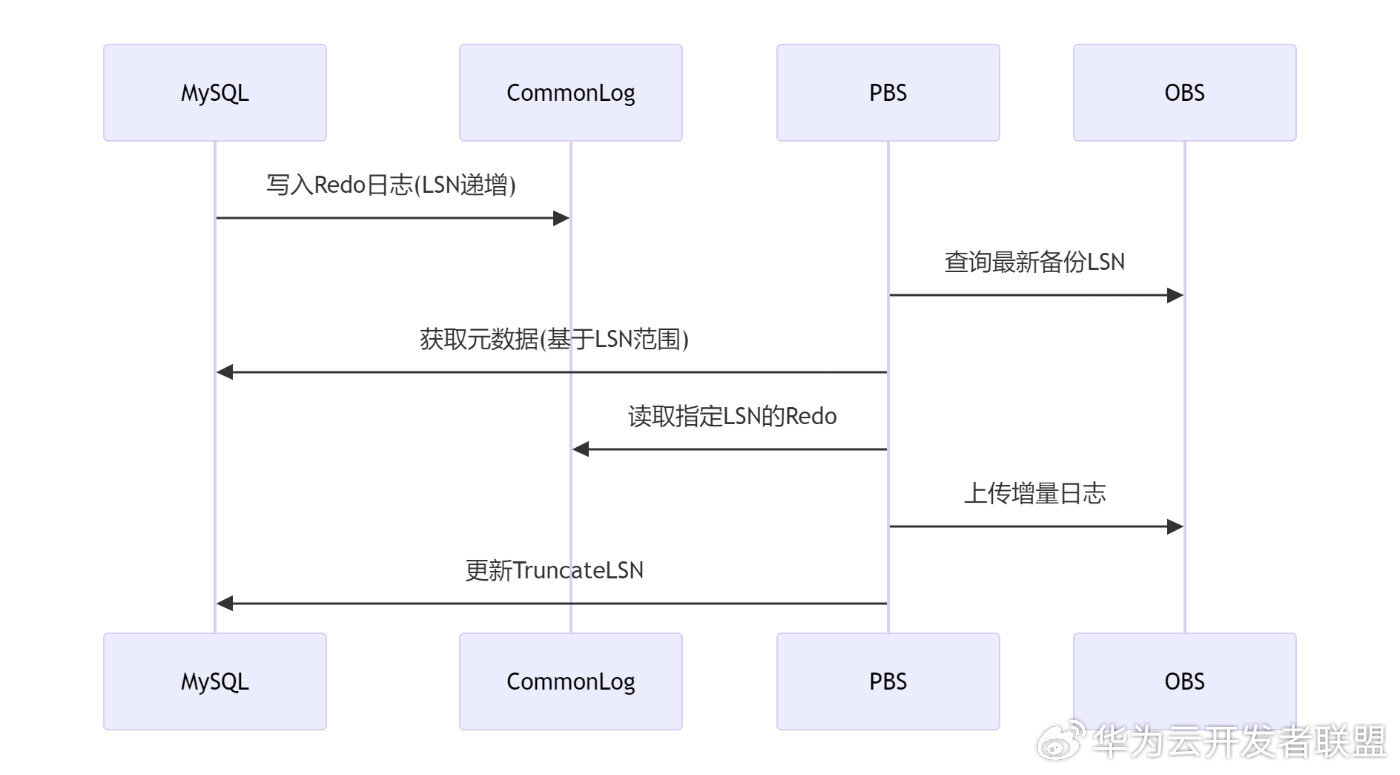

图1. 数据流转示意图

数据流转如图1所示：

1）.MySQL 写入 Redo Log

MySQL 将事务日志（Redo Log）写入 CommonLog 内存池。
日志在上传到 OBS 之前不会删除。

2）.PBS 获取并上传 Redo Log

PBS 进程启动后，从 OBS 读取最近全量备份的结束 LSN（或上一次增量备份的结束 LSN）。
与 MySQL 交互，获取 Redo Log 的元数据，并从 CommonLog 提取对应日志。
上传至 OBS，并推进 TruncateLSN（标记已上传的日志可被清理）。

3）.日志清理

已上传的 Redo Log 从 CommonLog 池中删除，释放内存空间。

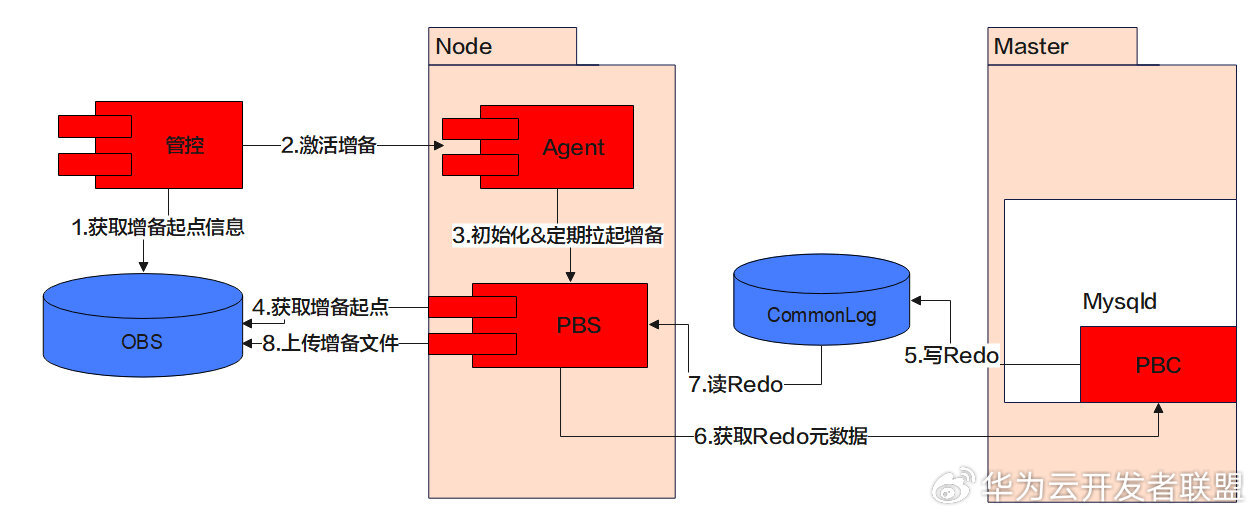

图2. PBS总体架构交互图

3. 管控与 Agent 协作

管控和Agent的组件角色如图2所示：

1）全量备份完成后，管控向 OBS 写入备份结束 LSN（即增量备份起点）。

2）Agent 激活增量备份：

持久化配置到 SQLite。
初始化 PBS 环境，启动定时任务（监控 PBS 进程状态）。

4. 异常恢复

PBS 重启时，会从 OBS 读取上一次增量备份的结束 LSN，继续备份，确保连续性。

3、PBS工作原理解析

Pbs_client包含三个线程：Pbs_communicate_client、Pbs_reader、Pbs_sender。

Pbs_communicate_client负责与Pbs_server交互数据，进行初始化和正常交互数据。Pbs_client初始化时，会激活Pbs_sender和Pbs_reader线程。正常与Pbs_server交互数据，会更新Rwal的Metadata元数据。
Pbs_reader线程根据Metadata数据查询Rwal，并将Redo日志插入队列，唤醒Pbs_sender线程。
Pbs_sender线程负责拼装获取到的Redo日志，并上传OBS服务器。

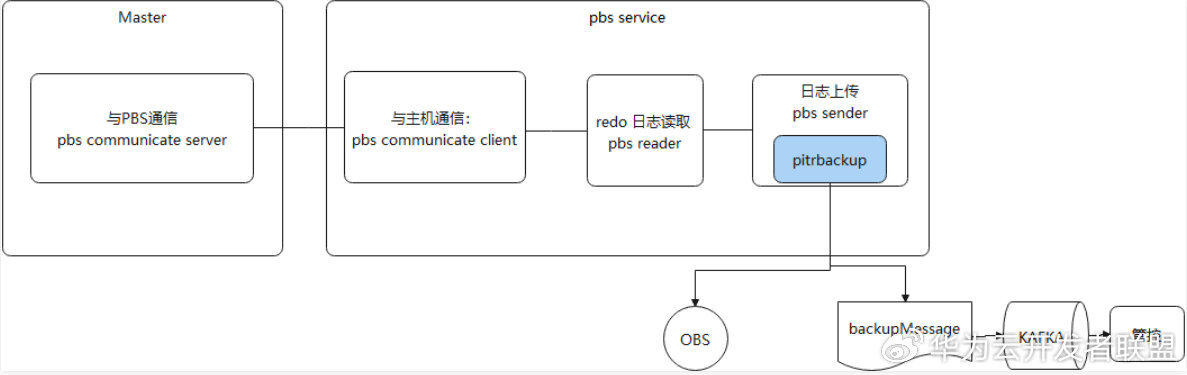

图3. PBS组件内部组件图

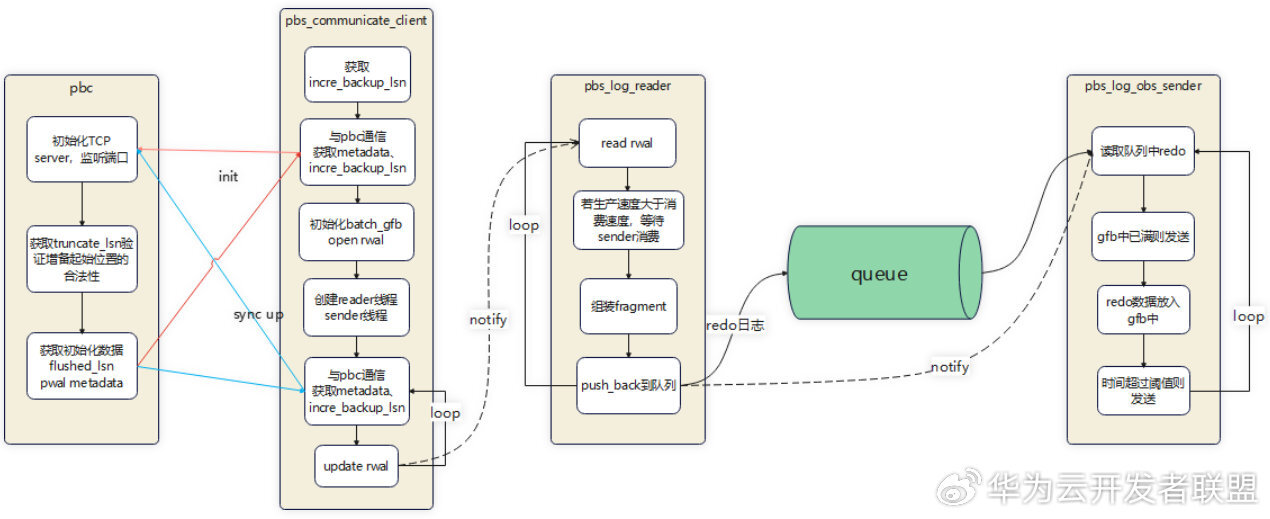

图4是具体的线程交互图，具体实现如下：

图4. PBS线程交互图

（1）Pbs_communicate_client通信线程：

初始化流程：

1.与pbs_server建立TCP连接；

2.PBS拼接好发送给PBC的消息体，Type为INIT；

3.PBC接受解析消息，获取并更新Truncate_backup_lsn；

4.PBC获取Pwal的快照和Pwal的Offset，拼装消息返回给PBS；

5.PBC获取数据，更新Incre_start_lsn，创建线程pbs_log_reader;

6.PBS打开Rwal并设置读取Rwal的起点，创建pbs_sender和pbs_reader线程。

正常通信流程：

1.PBS拼接好发送给pbs_server的消息体，Type为INIT；

2.PBC接受解析消息，获取并更新Truncate_backup_lsn；

3.PBC获取Pwal的快照和Rwal的Offset，拼装消息返回给PBS；

4.PBS更新Rwal。

(2) Pbs_reader 日志读取线程和 Pbs_sender 日志发送线程

日志读取线程和日志发送线程使用了经典的生产者消费者模式：

1）.由pbs_reader根据通信线程pbs_communicate_client与Mysqld通信获取的Redo Log数据的句柄，从CommonLog读取Redo Log，并塞入队列中等待pbs_sender消费，同时更新End_lsn用于继续读取Redo Log。pbs_sender从队列中获取Redo Log后，依据设置的上传策略来上传OBS。

2）.在读取和发送线程的交互中，使用了两个队列的设计，加快了Redo Log上传，实际上传时，会把若干Redo Log合并成一个大段的BUFFER进行上传，来提高上传效率。

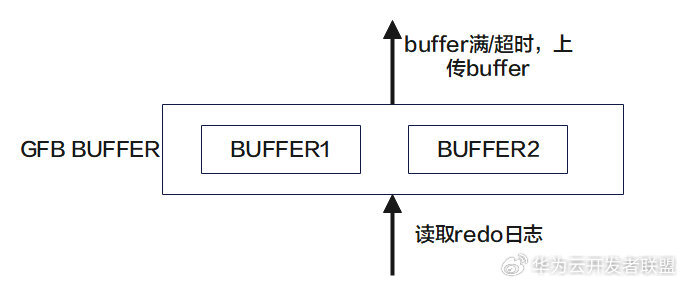

图5. Redo日志上传双队列示意图

对同一个Buffer，读取Redo Log和上传Buffer是不能同时进行的。这里有两个队列可以规避这种情况：

Buffer_1上传数据期间，Sender线程会向Buffer_2中写入数据。当Buffer_2达到发送条件时，且Buffer_1上传成功，则进行交替，即开始上传Buffer_2数据，向Buffer_1中写入数据。该功能实现了上传和写入的并行，因此当数据流较大时，上传不会因为要等待写入完成而受到阻塞。
