Apache HBase MTTR 优化实践：减少恢复时长

摘要：HBase是Hadoop Database的简称，是建立在Hadoop文件系统之上的分布式面向列的数据库，它具有高可靠、高性能、面向列和可伸缩的特性，提供快速随机访问海量数据能力。

本文分享自华为云社区《Apache HBase MTTR 优化实践》，作者： pippo。

HBase介绍

HBase是Hadoop Database的简称，是建立在Hadoop文件系统之上的分布式面向列的数据库，它具有高可靠、高性能、面向列和可伸缩的特性，提供快速随机访问海量数据能力。

HBase采用Master/Slave架构，由HMaster节点、RegionServer节点、ZooKeeper集群组成，底层数据存储在HDFS上。

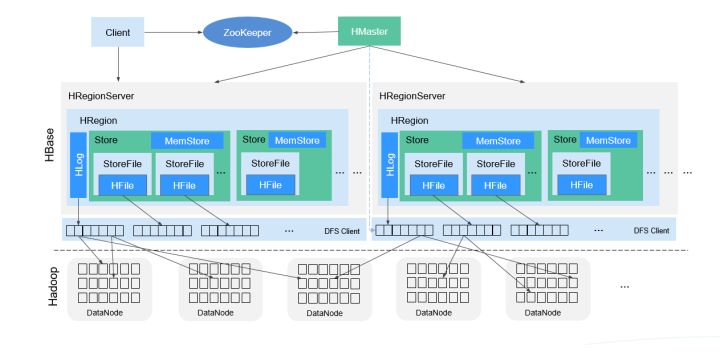

整体架构如图所示：

HMaster主要负责：

• 在HA模式下，包含主用Master和备用Master。
• 主用Master：负责HBase中RegionServer的管理，包括表的增删改查；RegionServer的负载均衡，Region分布调整；Region分裂以及分裂后的Region分配；RegionServer失效后的Region迁移等。
• 备用Master：当主用Master故障时，备用Master将取代主用Master对外提供服务。故障恢复后，原主用Master降为备用。

RegionServer主要负责：

• 存放和管理本地HRegion。
• RegionServer负责提供表数据读写等服务，是HBase的数据处理和计算单元，直接与Client交互。
• RegionServer一般与HDFS集群的DataNode部署在一起，实现数据的存储功能。读写HDFS，管理Table中的数据。

ZooKeeper集群主要负责：

• 存放整个 HBase集群的元数据以及集群的状态信息。
• 实现HMaster主从节点的Failover。

HDFS集群主要负责：

• HDFS为HBase提供高可靠的文件存储服务，HBase的数据全部存储在HDFS中。

结构说明：

Store

• 一个Region由一个或多个Store组成，每个Store对应图中的一个Column Family。

MemStore

• 一个Store包含一个MemStore，MemStore缓存客户端向Region插入的数据，当RegionServer中的MemStore大小达到配置的容量上限时，RegionServer会将MemStore中的数据“flush”到HDFS中。

StoreFile

• MemStore的数据flush到HDFS后成为StoreFile，随着数据的插入，一个Store会产生多个StoreFile，当StoreFile的个数达到配置的阈值时，RegionServer会将多个StoreFile合并为一个大的StoreFile。

HFile

• HFile定义了StoreFile在文件系统中的存储格式，它是当前HBase系统中StoreFile的具体实现。

HLog（WAL）

• HLog日志保证了当RegionServer故障的情况下用户写入的数据不丢失，RegionServer的多个Region共享一个相同的HLog。

HBase提供两种API来写入数据。

• Put：数据直接发送给RegionServer。
• BulkLoad：直接将HFile加载到表存储路径。

HBase为了保证数据可靠性，使用WAL（Write Ahead Log）来保证数据可靠性。它是HDFS上的一个文件，记录HBase中数据的所有更改。所有的写操作都会先保证将数据写入这个文件后，才会真正更新MemStore，最后写入HFile中。如果写WAL文件失败，则操作会失败。在正常情况下，不需要读取WAL文件，因为数据会从MemStore中持久化为HFile文件。但是如果RegionServer在持久化MemStore之前崩溃或者不可用，系统仍然可以从WAL文件中读取数据，回放所有操作，从而保证数据不丢失。

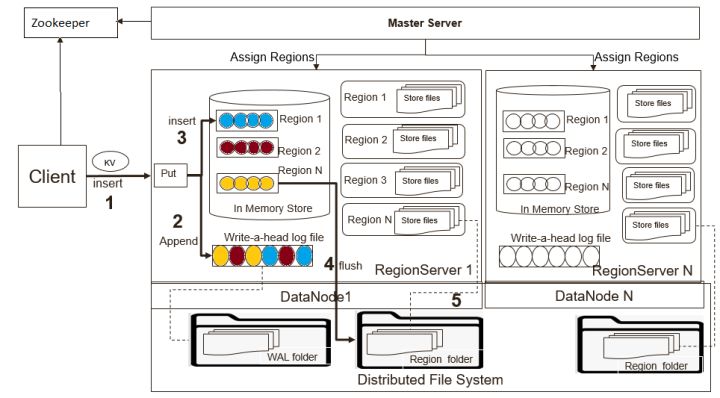

​ 写入流程如图所示：

默认情况下RegionServer上管理的所有HRegion共享同一个WAL文件。WAL文件中每个记录都包括相关Region的信息。当打开Region时，需要回放WAL文件中属于该Region的记录信息。因此，WAL文件中的记录信息必须按Region进行分组，以便可以回放特定Region的记录。按Region分组WAL的过程称为WAL Split。

WAL Split由HMaster在集群启动时完成或者在RegionServer关闭时由ServershutdownHandler完成。在给定的Region再次可用之前，需要恢复和回放所有的WAL文件。因此在数据恢复之前，对应的Region无法对外服务。

HBase启动时，Region分配简要分配流程如下：

• HMaster启动时初始化AssignmentManager。
• AssignmentManager通过hbase:meta表查看当前Region分配信息。
• 如果Region分配依然有效（Region所在RegionServer依然在线），则保留分配信息。
• 如果Region分配无效，调用LoadBalancer来进行重分配。
• 分配完成后更新hbase:meta表。

本文主要关注集群重新启动和恢复相关内容，着重描述相关优化，减少HBase恢复时长。

RegionServer故障恢复流程

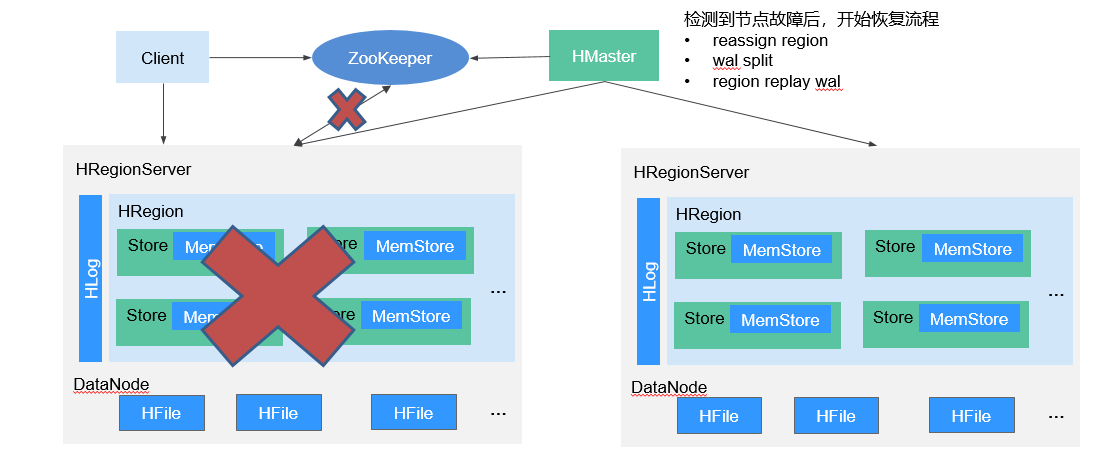

当HMaster检测到故障时，会触发SCP（Server Crash Procedure）流程。SCP流程包括以下主要步骤：

• HMaster创建WAL Split任务，用于对属于崩溃RegionServer上Region进行记录分组。
• 将原属于崩溃RegionServer上Region进行重分配，分配给正常RegionServer。
• 正常RegionServer执行Region上线操作，对需要恢复数据进行回放。

故障恢复常见问题

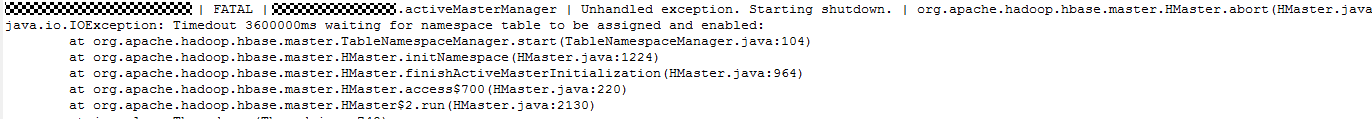

HMaster等待Namespace表超时终止

当集群进行重启时，HMaster进行初始化会找到所有的异常RegionServer（Dead RegionServer）并开始SCP流程，并继续初始化Namespace表。

如果SCP列表中存在大量的RegionServer，那么Namespace表的分配将可能被延迟并超过配置的超时时间（默认5分钟），而这种情况在大集群场景下是最常见的。为临时解决该问题，常常将默认值改大，但是必不能保证一定会成功。

另外一种方式是在HMaster上启用表来避免此问题（hbase.balancer.tablesOnMaster=hbase:namespace)，HMaster会优先将这些表进行分配。但是如果配置了其它表也可以分配到HMaster或者由于HMaster性能问题，这将无法做到100%解决此问题。此外在HBase 2.X版本中也不推荐使用HMaster来启用表。解决这个问题的最佳方法是支持优先表和优先节点，当HMaster触发SCP流程时，优先将这些表分配到优先节点上，确保分配的优先级，从而完全消除此问题。

批量分配时RPC超时

HBase专门线性可扩展性而设计。如果集群中的数据随着表增加而增多，集群可以很容易扩展添加RegionServer来管理表和数据。例如：如果一个集群从10个RegionServer扩展到20个RegionServer，它在存储和处理能力方面将会增加。

随着RegionServer上Region数量的增加，批量分配RPC调用将会出现超时（默认60秒）。这将导致重新进行分配并最终对分配上线时间产生严重影响。

在10个RegionServer节点和20个RegionServer节点的测试中，RPC调用分别花费了约60秒和116秒。对于更大的集群来说，批量分配无法一次成功。主要原因在于对ZooKeeper进行大量的读写操作和RPC调用，用来创建OFFLINE ZNode节点，创建正在恢复的Region ZNode节点信息等。

恢复可扩展性测试

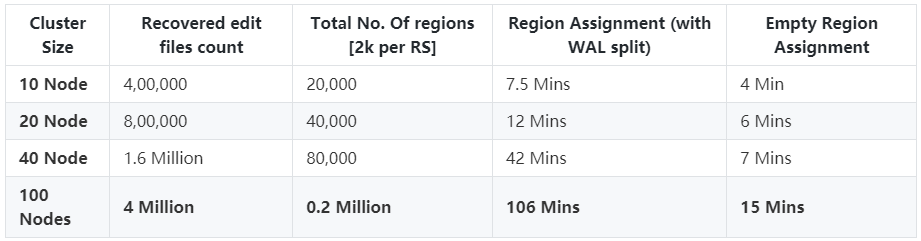

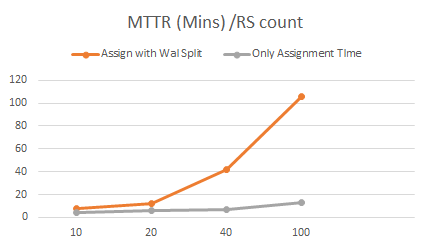

在10到100个节点的集群测试中，我们观察到恢复时间随着集群规模的增大而线性增加。这意味着集群越大，恢复所需的时间就越多。特别是当要恢复WAL文件时，恢复时间将会非常大。在100个节点的集群中，通过Put请求写入数据的情况下，恢复需要进行WAL Split操作，发现需要100分钟才能从集群崩溃中完全恢复。而在相同规模的集群中，如果不写入任何数据大约需要15分钟。这意味着85%以上的时间用于WAL Split操作和回放用于恢复。

下面我们将分析测试过程中发现的瓶颈在哪里？

恢复耗时分析

HDFS负载

在10个节点的HBase集群上，通过JMX来获取HDFS的RPC请求监控信息，发现在启动阶段有1200万读取RPC调用。

其中GetBlockLocationNumOps：380万、GetListingNumOps：13万、GetFileInfoNumOps：840万。

当集群规模达到100个时，RPC调用和文件操作将会非常大，从而对HDFS负载造成很大压力，成为瓶颈。可能由于以下原因导致HDFS写入失败、WAL Split和Region上线缓慢超时重试。

• 巨大的预留磁盘空间。
• 并发访问达到DataNode的xceiver的限制。

HMaster负载

HMaster使用基于ZooKeeper的分配机制时，在Region上线过程中HMaster会创建一个OFFLINE ZNode节点，RegionServer会将该ZNode更新为OPENING和OPENED状态。对于每个状态变化，HMaster都会进行监听并处理。

对于100个节点的HBase集群，大概将会有6，000，000个ZNode创建和更新操作和4,000,000个监听事件要进行处理。

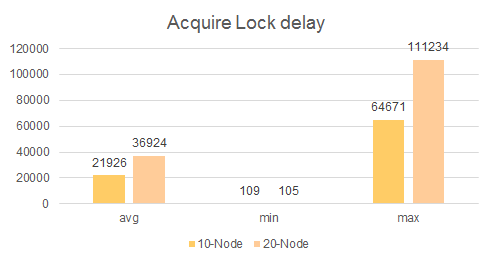

ZooKeeper的监听事件通知处理是顺序的，旨在保证事件的顺序。这种设计在Region锁获取阶段将会导致延迟。在10个节点的集群中发现等待时间为64秒，而20节点的集群中等待时间为111秒。

GeneralBulkAssigner 在批量发送OPEN RPC请求到RegionServer之前会获取相关Region的锁，再收到RegionServer的OPEN RPC请求响应时才会释放该锁。如果RegionServer再处理批量OPEN RPC请求时需要时间，那么在收到确认响应之前GeneralBulkAssigner将不会释放锁，其实部分Region已经上线，也不会单独处理这些Region。

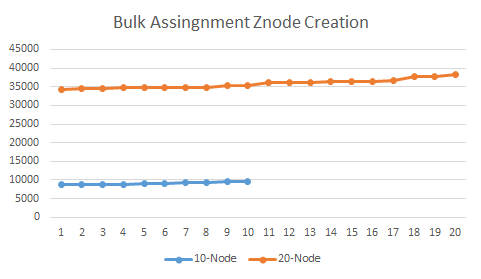

HMaster按照顺序创建OFFLINE ZNode节点。观察发现在执行批量分配Region到RegionServer之前将会有35秒的延迟来创建ZNode。

采用不依赖ZooKeeper的分配机制将会减少ZooKeeper的操作，可以有50%左右的优化。HMaster依然会协调和处理Region的分配。

提升WAL Split性能

持久化FlushedSequenceId来加速集群重启WAL Split性能(HBASE-20727)

ServerManager有每个Region的flushedSequenceId信息，这些信息被保存在一个Map结构中。我们可以利用这些信息来过滤不需要进行回放的记录。但是这个Map结构并没有被持久化，当集群重启或者HMaster重启后，每个Region的flushedSequenceId信息将会丢失。

如果这些信息被持久化那么即使HMaster重启，这些依然存在可用于过滤WAL记录，加快恢复记录和回放。‘hbase.master.persist.flushedsequenceid.enabled’ 可用于配置是否开启此功能。flushedSequenceId信息将会定时持久化到如下目录<habse root dir>/.lastflushedseqids。可以通过参数’hbase.master.flushedsequenceid.flusher.interval’ 来配置持久化间隔，默认为3小时。

注意：此特性在HBase 1.X版本不可用。

改善WAL Split在故障切换时稳定性(HBASE-19358)

在WAL记录恢复期间，WAL Split任务将会将RegionServer上的所有待恢复记录输出文件打开。当RegionServer上管理的Region数量较多时将会影响HDFS，需要大量的磁盘保留空间但是磁盘写入非常小。

当集群中所有RegionServer节点都重启进行恢复时，情况将变得非常糟糕。如果一个RegionServer上有2000个Region，每个HDFS文件为3副本，那么将会导致每个WAL Splitter打开6000个文件。

通过启用hbase.split.writer.creation.bounded可以限制每个WAL Splitter打开的文件。当设置为true时，不会打开任何recovered.edits的写入直到在内存积累的记录已经达到 hbase.regionserver.hlog.splitlog.buffersize（默认128M），然后一次性写入并关闭文件，而不是一直处于打开状态。这样会减少打开文件流数量，从hbase.regionserver.wal.max.splitters * the number of region the hlog contains减少为hbase.regionserver.wal.max.splitters * hbase.regionserver.hlog.splitlog.writer.threads。

通过测试发现在3节点集群中，拥有15GB WAL文件和20K Region的情况下，集群整体重启时间从23分钟缩短为11分钟，减少50%。

hbase.regionserver.wal.max.splitters = 5

hbase.regionserver.hlog.splitlog.writer.threads= 50

WAL Split为HFile(HBASE-23286)

WAL恢复时使用HFile文件替换Edits文件这样可以避免在Region上线过程中写入。Region上线过程中需要完成HFile文件校验、执行bulkload加载并触发Compaction来合并小文件。此优化可以避免读取Edits文件和持久化内存带来的IO开销。当集群中的Region数量较少时（例如50个Region）观察发现性能有显著提升。

当集群中有更多的Region时，测试发现由于大量的HFile写入和合并将会导致CPU和IO的增加。可以通过如下额外的措施来减少IO。

• 将故障RegionServer作为首选WAL Splitter，减少远程读取。
• 将Compaction延迟后台执行，加快region上线处理。

Observer NameNode(HDFS-12943)

当HBase集群规模变大时，重启会触发大量的RPC请求，使得HDFS可能成为瓶颈，可以通过使用Observer NameNode负担读请求来降低HDFS的负载。

总结

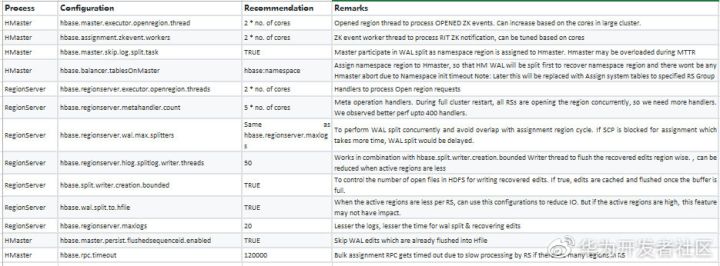

通过上述分析，可以配置如下参数来提升HBase MTTR，尤其是在集群整体从崩溃中恢复的情况。
