本文介绍了性能优越且价格适中的分析仪，具备103dB动态范围和内置转换测试装置，可同时测量4个S参数，提供矢量精度增强和多种校准选项，适用于有源器件和微带设备。此外，还强调了其时域功能和故障定位能力，以及详细的技术指标数据。

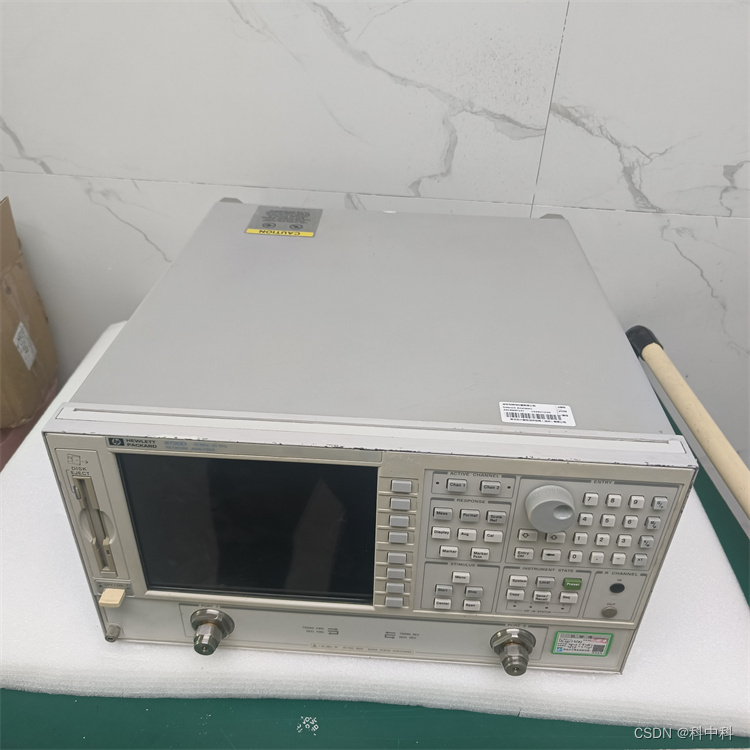

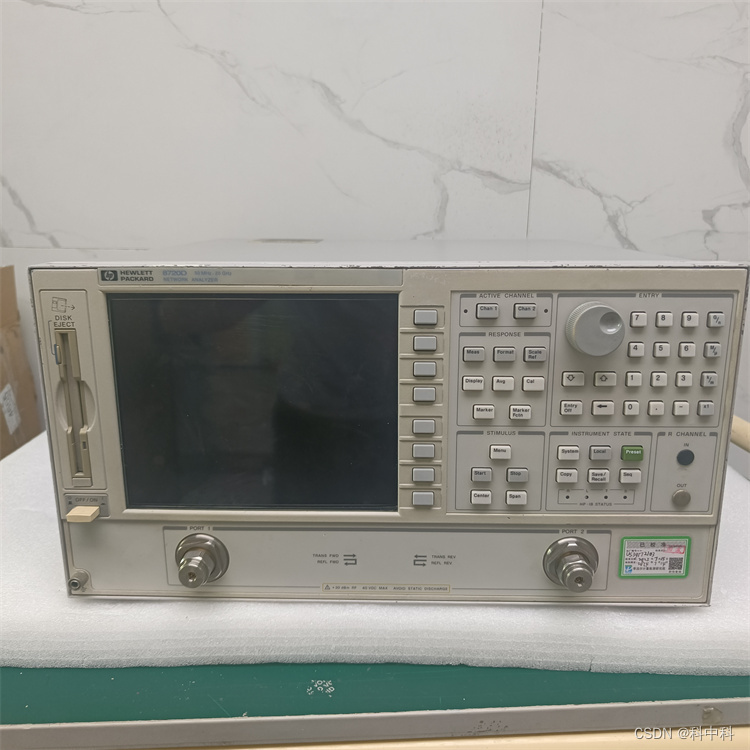

性能优良且价格合理的分析仪
103dB的动态范围。内置转换测试装置用一次连接即可测量所有4个S参数（正向和反向）。
内置的矢量精度增强措施对所有通用同轴连接器提供优良的误差修正精度。用户配件能提供由用户定义的标准件，允许进行波导校准（包括色散效应）。从简单响应标准到全双端误差修正中选择。或者使用TRL来测量夹具上的非同轴器件（微带）。
测量有源器件的强有力的功能
分析安装在夹具中和晶片上的器件特性
利用TRL*校准将夹具误差减至最小，以便对非同轴器件（如微带）进行测量。也可以将网络分析仪与晶片探测台相结合，以便能在晶片上直接测量器件。电子端口延伸和选通也可用来提高精度。
时域和故障定位
用时域功能（选件010）对被测件（DUT）的响应随时间或距离（而不是频率）的变化进行计算和显示。还可利用时域来查找并定量表示一个网络中个别故障或不连续点的位置。应用选通功能来消除不希望的反射的影响（及时分离），然后观察DUT的真实响应随频率变化的情况。
技术指标摘要
提供的数据是在23℃±3℃时的数据。
最低频率：50MHz
最高频率：20GHz
频率分辨率：100kHz 选件001：1Hz
频率精度：10ppm
最大功率：+10dBm
最小功率：-65dBm
功率分辨率：0.1dB
功率平坦度：±2.0dB
功率扫描范围：20dB
接收机灵敏度（》2GHz）：-93dBm 选件011：-113dBm
系统动态范围（》2GHz）：103dB
测试端口连接器：3.5mm
