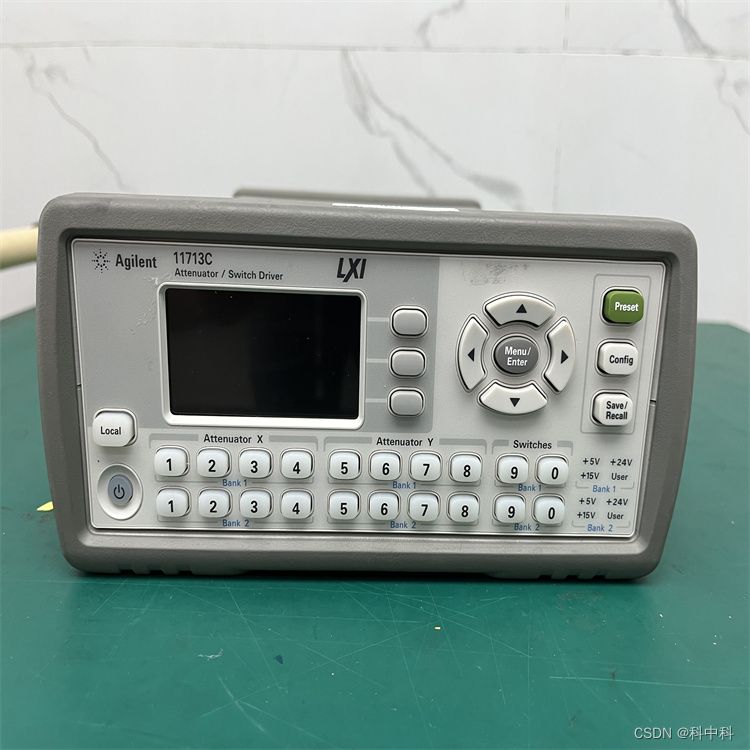

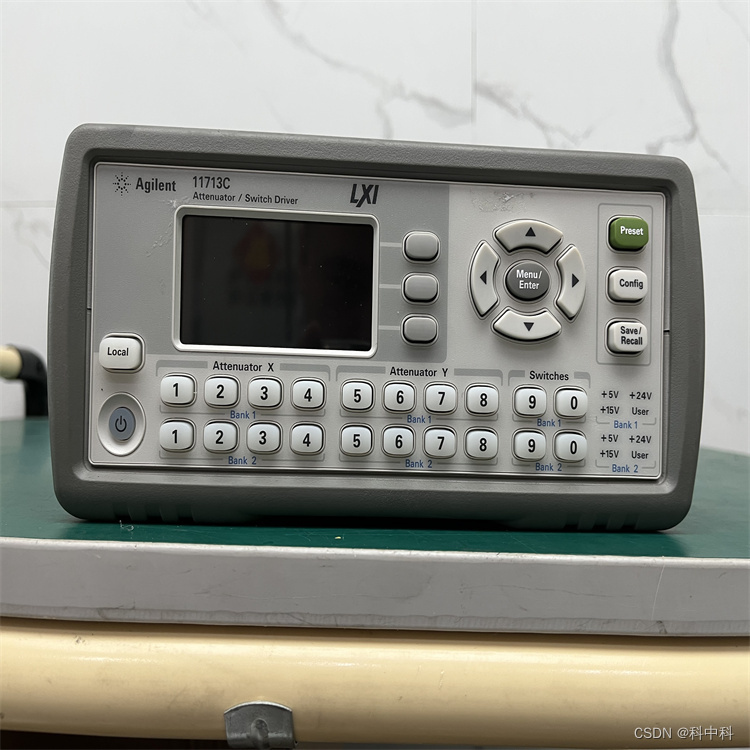

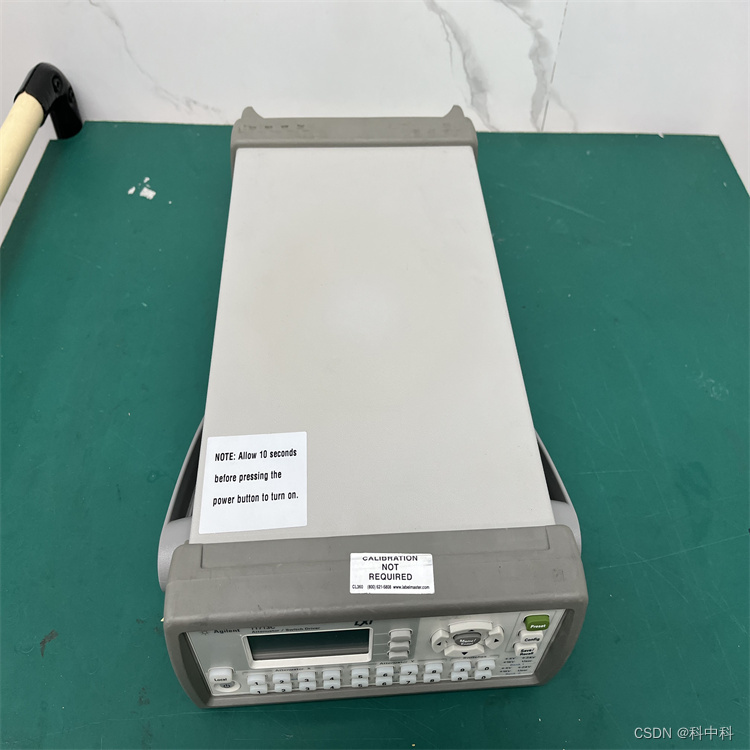

安捷伦Agilent 11713C衰减器/开关驱动器

专为ATE系统而设计
安捷伦衰减器/开关驱动器使用户可从远程或前面板上对程控衰减器和机电开关或固态开关实施驱动控制。这些衰减器/开关驱动器提供了直观的用户界面，多种开关切换选件，软件编程功能和远程控制功能，支持用户快速、轻松地进行设计验证和自动测试。

主要特性
易于使用的用户界面可快速对小型ATE进行设置、开关切换和远程控制
多种连通性选件可选择GPIBUSB或LAN连接，轻松完成远程集成
外部VDC端口连接兼容任何类型的开关，并向前兼容Agilent 11713A
内置计数器
监控衰减器和开关的使用寿命

产品技术指标
2
除非另外说明，技术指标描述的是连续工作一小时后，器件在0至+55“C的温度范围内保证能够达到的性能。
型号
11713B/C
驱动器电源
电压
+24 士5%
+55%(仅限于11713C)
+15土5%(仅限于11713C)
电流
接口
1.7A最大连续电流
按触对,1至89，0.每次接的最大电流为0.7A
GPIB接口符合IEEE 488.2和IEC65
10/100 BaseT LAN接口
US8 20接口
命令语言
GPIB兼客性
SCP1标准接口命令。向后兼容Agilent 11713A
SHO、AH1，T0。TED。L2。LEO.SRD，RL1PPO、DCO、DTOCO
朴充技术指标与特征
补充特征可提供一些重要信息. 它们是典型值,但并非器件可保证的性能参数
线路功率
响应时间
85至264Wac,自动选择7至63Hz 100VA最大值
100ps最大值1至8接触对
20ms最大值9和0接触对
驱动器寿命
最大负载电感
最大负载电容
9和0接触对在0.7A时>2000,00D次切换
500mH
< 001p.9和0接触对
