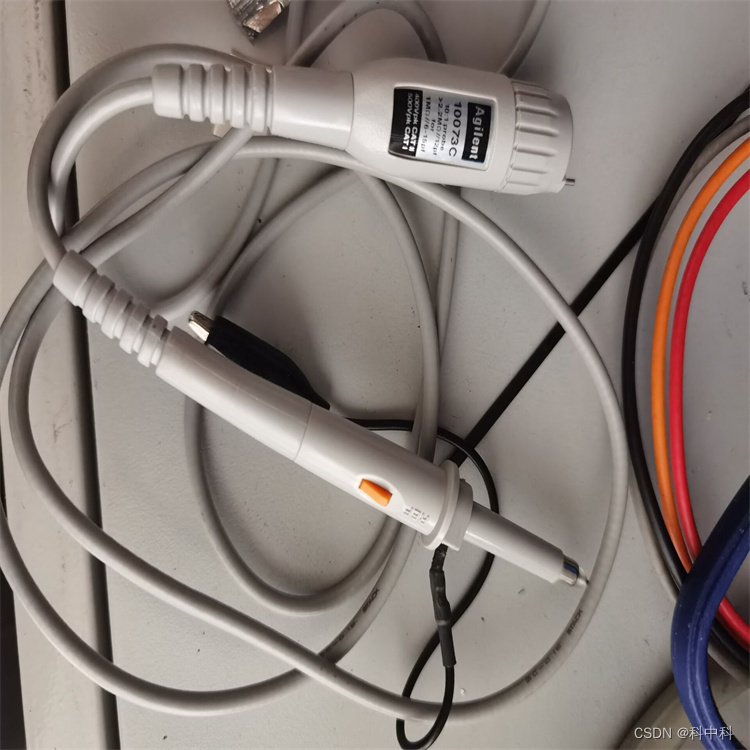

安捷伦10073C无源探头 Agilent10073C

Bandwidth: 500 MHz
System risetime (calculated): <700 ps
Attenuation Ratio: 10:1
Input resistance: 2.2 MΩ (when terminated into 1 MOhm)
The Agilent 10073C passive probe is our most rugged 500 MHz probe. With a 10:1 attenuation ratio and high 2.2 M ohm input impedance, it is ideal as a general purpose, high bandwidth passive probe for the Agilent 300 MHz - 1 GHz 6000 series, 7000, 8000 and 9000 Series oscilloscopes. The probe identification feature automatically configures the oscilloscope for the probe attenuation.

The following accessories are included: retractable hook tip; orange, white, blue and green identification tags; ground bayonet, IC probing tip, adjustment tool and an alligator clip ground lead.

网络分析仪
用于测试天线，线材，滤波器，信号放大器是否合格。
要注意网络分析仪要分为50欧和75欧阻抗，50欧的为通用的。如涉及到电视方面，就是75欧阻抗的网络分析仪。
HP网络分析仪
871X系列网络分析仪
1，A,B,C系列出厂年份90－98年，ET,ES系列出厂年份98－04年。
2，8711，8713无史密斯图，不能测阻抗。
3，ES可以测S11,S12,S21,S22参数，为双通道或叫双端口仪器，带衰减器。其他都是一个通道，衰减器选件1E1。
4，871X系列网分为低端网分。
 8711A/B/C    250K-1.3G        无史密斯图，不能测阻抗
 8713A/B/C    250K-3G            无史密斯图，不能测阻抗
 8712A/B/C   250K-1.3G
 8714A/B/C    250K-3G
 8712ET      250K-1.3G
 8712ES      250K-1.3G
 8714ET      250K-3G
 8714ES      250K-3G
875X系列网络分析仪
1，A,B,C系列出厂年份90－98年，ET,ES系列出厂年份98－04年。
2，8753C需要外桥85046A，才能构成一台完整的网络分析仪。8753D,8753ES,8753E,8753ET，如有H11选件，也是外桥仪器，需配85046A。
3，875X系列网分为高端网分，自带衰减器，除8752，8753ET外，均为双端口网络分析仪。
 8752A,B,C      300K-1.3G
 8752A,B,C      300K-3G
 8753C+85046A   300K-3G
 8753C+85046B   300K-6G
 8753D           30K-3G
 8753D           30K-6G
 8753E           30K-3G
 8753E           30K-6G
8753ET           30K-3G
8753ET           30K-6G
 8753ES           30K-3G
 8753ES           30K-6G
 8719ES           30K-13G
 8720ES           30K-20G
 8722ES           30K-40G
8719ET           30K-13G
8720ET           30K-20G
8722ET           30K-40G
8720A，B，C，D

 E5060A网络分析仪
1，出厂年份05年至现在。
2，替代871X系列。
E5060A    300K-1.3G
E5062A    300K-3G
 E5071网络分析仪
1，出厂年份05年至现在。
2，替代8753系列网分。
3，E5071C可选选件，4.5G，8.5G
E5071B   300K－8.5G
E5070B   300K-3G
E5071C   100K-4.5G   8.5G
Bandwidth: 500 MHz
System risetime (calculated): <700 ps
Attenuation Ratio: 10:1
Input resistance: 2.2 MΩ (when terminated into 1 MOhm)
Input capacitance: ~12 pF
Maximum input (dc + peak ac): 500 V CAT I (mains isolated) 300 V CAT II (post receptacle mains)
Compensation range: 6 - 15 pF
