MiZ702学习笔记10——文本实例化IP的方法

之前，添加vivado自带IP的时候，都是以图形化的方式：一般是新建一个Block Design顶层文件，然后将图形化的ip贴到，Block Design中。

但是，在进行PL的开发过程中，有时不想使用Block Design的形式，而是想使用文本的形式进行例化。今天就以添加一个时钟管理ip为例，讲一讲如何用于文本的形式，实例化vivado自带IP。

点击导航窗口中Project Manager下的IP Catalog 选项：

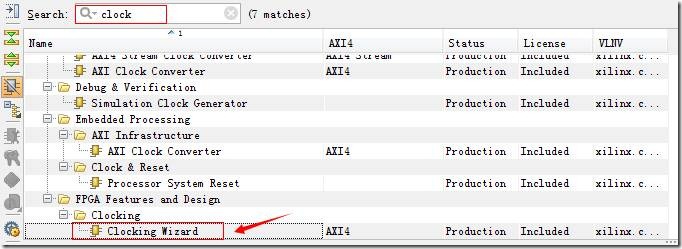

出现如下视图，搜索clock后，找到Clocking Wizard并双击：

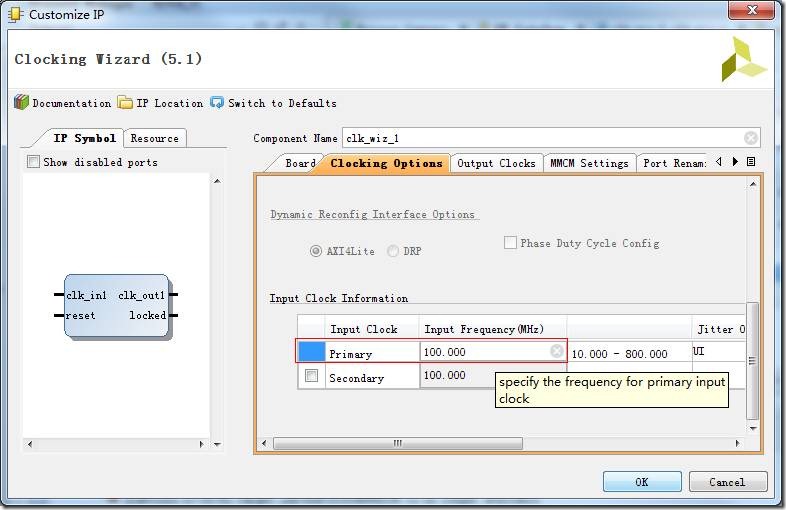

选择Clocking Options选项卡，我们看到输入时钟为100M，我们开发板PL部分的默认输入时钟就是100M，而我们想输入，时钟管理

模块的是输入时钟也是100M，所以这里就选择100M。

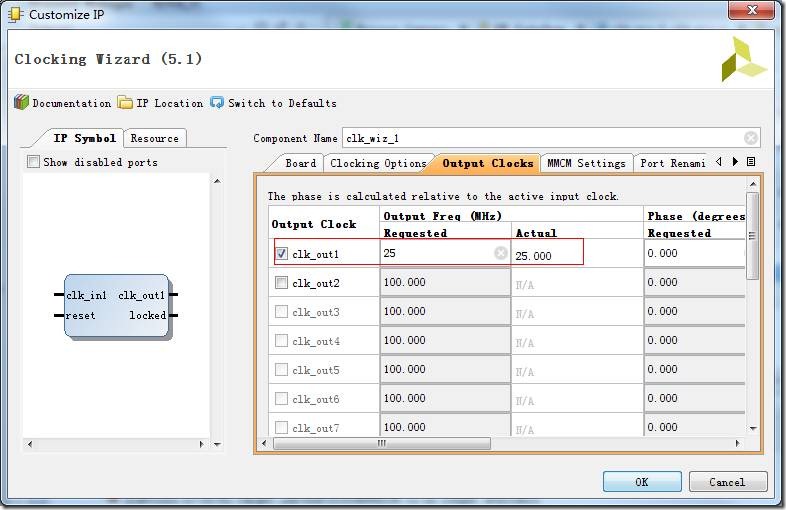

再选择Output Clockis选项卡,选择你想出生的时钟大小，这里我填写25M，点击OK：

reset和locked是默认选择上的，为了方便，可以将其勾选掉：

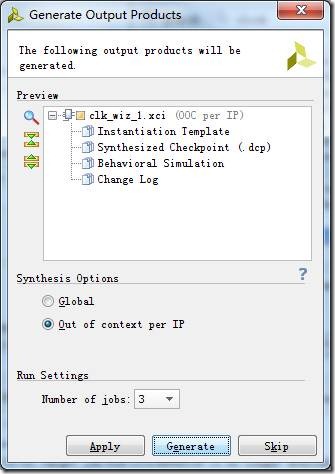

点击Generate：

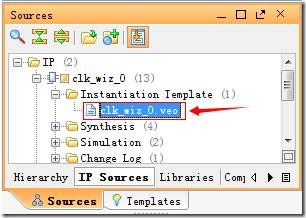

选择Sources窗口下的，IP source选项卡找到Instantiation Template文件下的clk_wiz_0.veo的文件,这个后缀名为.veo的文件里面有vivado帮用户生成好的实例化文本文件。

一下就是，vivado帮用户生成好的实例化文本文件，可以将其粘贴到想实例化IP的地方：

clk_wiz_0 instance_name

(

// Clock in ports

.clk_in1(clk_in1), // input clk_in1

// Clock out ports

.clk_out1(clk_out1) // output clk_out1

);

如：

wire CLK_25M;

wire CLK_100M;

clk_wiz_0 instance_name

(

// Clock in ports

.clk_in1(CLK_100M), // input clk_in1

// Clock out ports

.clk_out1(CLK_25M)// output clk_out1

);

这样，我们就利用vivado的时钟管理ip完成了一个4分频的功能。
