自学单片机学到中断部分,用数码管动态显示刷新频率高的时候会有重影,为了消除重影我查找了网上很多资料,好多错的。

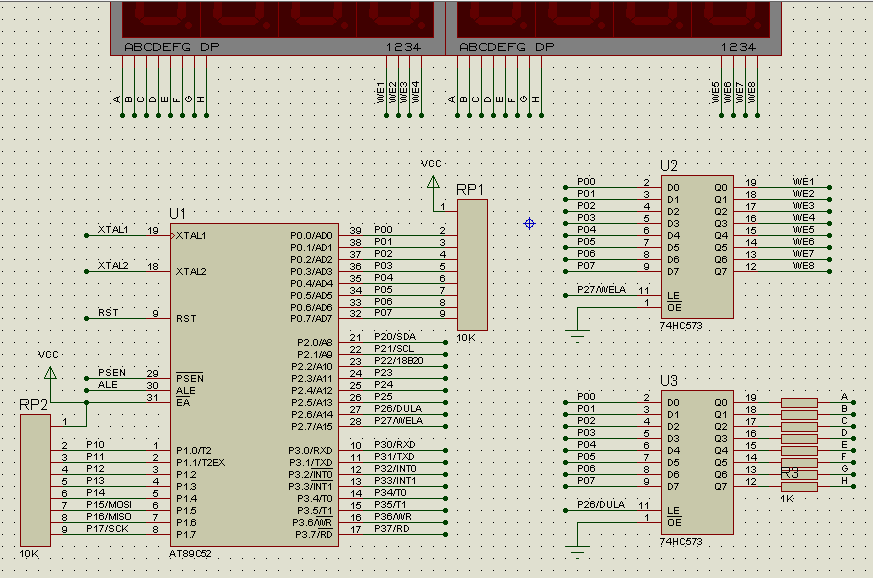

看看原理图:
-----------------------------------------------------------------------------------------------------------
SL74HC573跟LS/AL573的管脚一样。器件的输入是和标准
CMOS输出兼容的,加上拉电阻他们能和LS/ALSTTL输出兼容。
-----------------------------------------------------------------------------------------------------------
数码管动态显示接口是将所有数码管的8个显示笔划"a,b,c,d,e,f,g,dp"的同名端连在一起,另外为每个数码管的公共极COM增加位选通控制电路,位选通由各自独立的I/O线控制,当单片机输出字形码时,所有数码管都接收到相同的字形码,但究竟是哪个数码管会显示出字形,取决于单片机对位选通COM端电路的控制,所以我们只要将需要显示的数码管的选通控制打开,该位就显示出字形,没有选通的数码管就不会亮。通过分时轮流控制各个数码管的的COM端,就使各个数码管轮流受控显示,这就是动态驱动。在轮流显示过程中,每位数码管的点亮时间为1~2ms,由于人的视觉暂留现象及发光二极管的
余辉效应,尽管实际上各位数码管并非同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳定的显示数据,不会有闪烁感,动态显示的效果和静态显示是一样的,能够节省大量的I/O端口,而且功耗更低。
------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------
由上面可以知道,数码管要显示得位码和段码都分别赋值(赋值前选通控制打开,赋值后选通关闭)才行,位码或段码赋值完成数值立即被锁存,只要不重新给位码或段码赋值则锁存的值不变。(注意,给锁存器赋值的是P0端口,只要不给P0重新赋值,则P0的值也不变)所以:
View Code
通常是 (1)清除位码 → (2)给锁存器赋下一位要显示的段码(字形码),开通段选,关闭段选 → (3)给锁存器赋下一位要显示的位码(位置码),开通位选,关闭位选


1 P0 = 0xff;//消除重影,关闭所有位选 2 wela = 1; 3 wela = 0; 4 P0 = digitron_table[shi];//调用八段数码管代码表 5 dula = 1; 6 dula = 0; 7 P0 = 0xbf; 8 wela = 1; 9 wela = 0; 10 delay(1); 11 12 P0 = 0xff;//消除重影 13 wela = 1; 14 wela = 0; 15 P0 = digitron_table[ge];//调用八段数码管代码表 16 dula = 1; 17 dula = 0; 18 P0 = 0x7f; 19 wela = 1; 20 wela = 0; 21 delay(1);
也可以 (1)清除段码 → (2)给锁存器赋下一位要显示的位码(位置码),开通位选,关闭位选 → (3)给锁存器赋下一位要显示的段码(字形码),开通段选,关闭段选
