本文介绍了在Z-stack协议下，通过Packet Sniffer进行网络抓包和分析的过程。从协调器建立网络，到路由器请求连接，再到数据传输的完整步骤，详细解析了每个阶段的网络通信细节，包括Beacon request、Association request、Data request以及不同类型的ACK信号。通过抓包分析，展示了数据在网络层、MAC层和物理层的解析结构，有助于理解Zigbee网络通信机制。
以下内容仅是自己学习总结，可能会有错误，有发现问题的欢迎指正（图片可以自己放大，还是比较清晰的）。

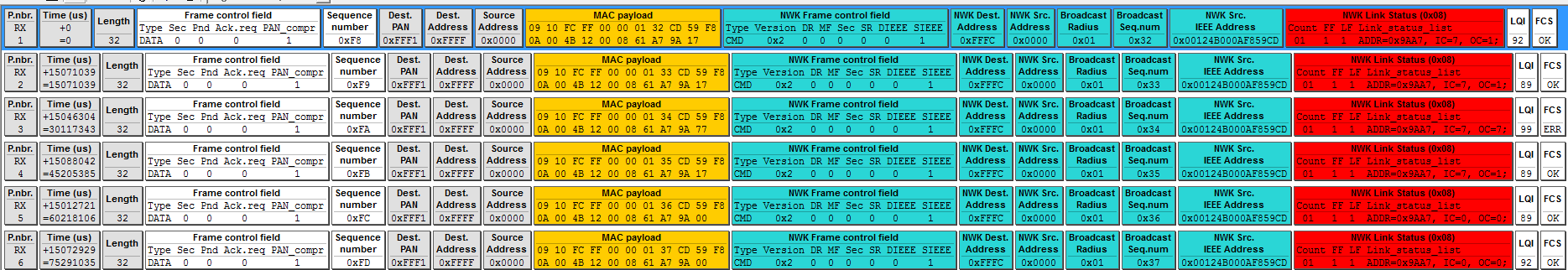

1、协调器上电，其他设备均不上电，抓包如下：
通过观察可以发现，协调器建立网络成功后，会以15秒为周期告知自己的网络连接状态，

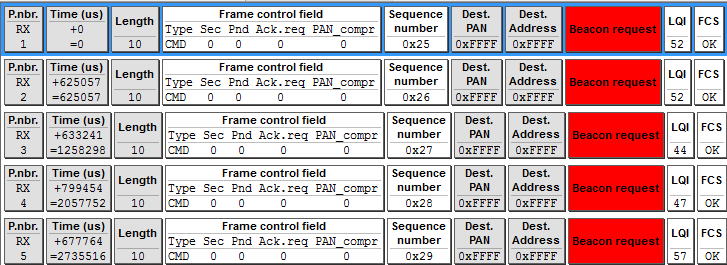

2、关闭协调器，路由器上电，抓包如下：
路由器会不断的发送Beacon request来请求网络信息。

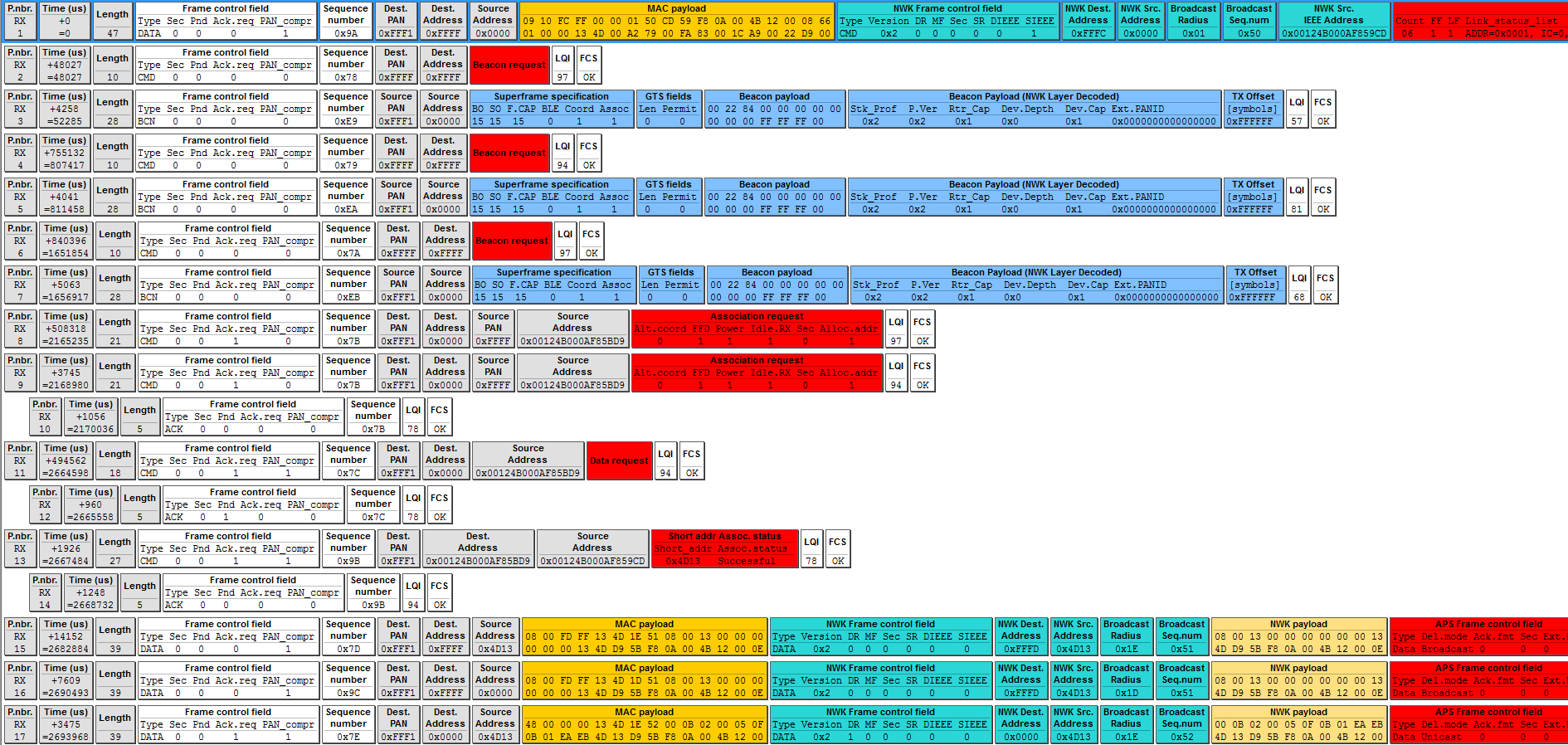

3、为了抓完整的包，先将协调器上电，然后再将路由器上电，抓完整组网包如下：
从头开始看，
1）首先协调器建立好网络，并且以15S的间隔广播自己的网络连接状态NWK Link Status
2）路由器连续发了3个Beacon request,协调器分别回应了3次，
3）然后路由器将自己的MAC地址信息加入，发送了Ass
