[单片机]KeilC51简单流水灯制作与原理

最新推荐文章于 2024-03-10 20:36:29 发布
原创 最新推荐文章于 2024-03-10 20:36:29 发布 · 2.1w 阅读 · 310 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机

本文详细介绍了使用8个LED和P0口实现的低电平驱动单行流水灯，涉及原理图解读、keilC51代码编写、延迟函数和_crol_()函数的应用。通过实例演示了如何通过循环和左移操作创建动态流水效果。

P1.单行最简流水灯示例

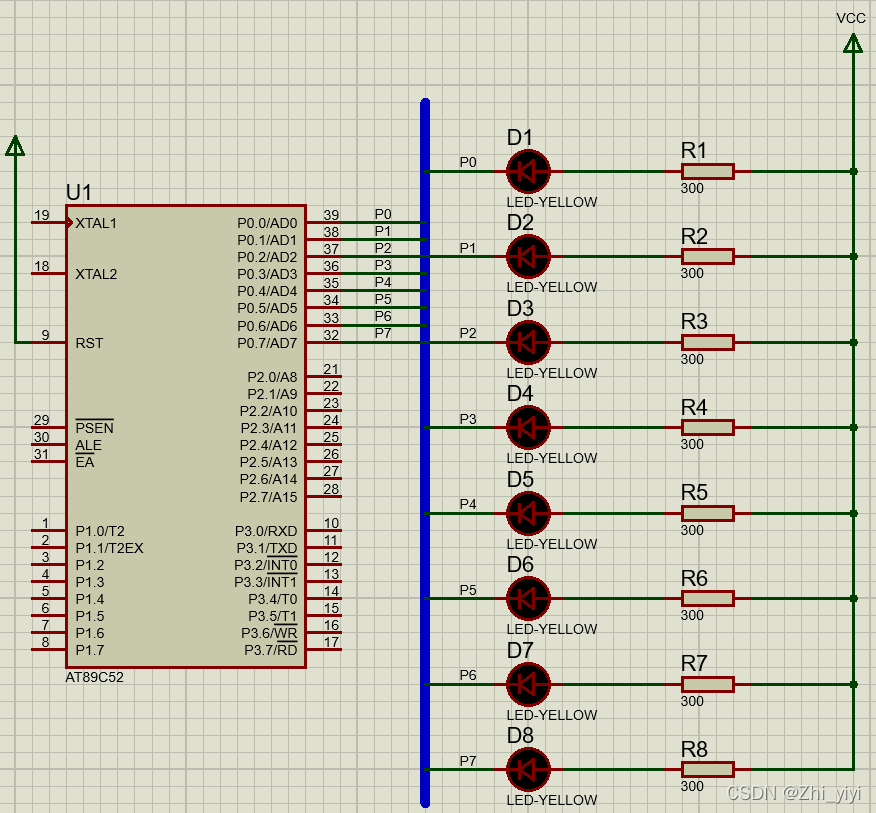

首先先看原理图，下面为对应解释

  • 最好使用低电平驱动，所谓低电平驱动就是引脚部分为低电平，就如图中电路所示，VCC处于LED右侧，故LED右侧高电平而其左侧低电平，符合条件
  • 这里使用八个LED，自上而下排列， 注意这里我们使用P0口，因为其电压最大方便观察
  • P0口为P0.0-P0.7，所以注意序号的标注！

请添加图片描述


代码时间
这里使用keil C51进行编写，首先看向文件头部

  1. 需要添加头文件<reg51.h>，里面包含了大多数我们需要用到的函数，比如我们接下来要用到的_crol_()函数
  2. 定义两个宏，是为了下文编写数据更加方便
#include<reg51.h>
#include<intrins.h>

#define uchar unsigned char
#define uint unsigned int
