一、安装破解Quartus-II

安装过程

打开安装文件，之后一路默认完成安装

完成安装之后开始破解

破解

将破解文件解压之后放到..\quartus\bin64目录下，然后打开破解器，点击应用，之后点击退出即可。

点击桌面的执行文件，选择第二项，点击ok

打开之后选择tools下的License Setup

将其中的id复制

复制之后打开 bin64目录下的License.dat文件，以记事本形式打开，将复制好的id粘贴到下图位置就完成破解了。

重新打开软件，打开License Setup如下图：

这样就完成了破解。

二、Modelsim安装破解过程

安装

解压压缩包，并运行安装程序。

选择好合适的安装位置，之后一路默认到此处，选择no。

然后完成安装。

破解

破解过程参考此博客：(124条消息) 【FPGA——工具篇】：Modelsim SE-64 10.4下载、破解、安装过程_Lily_9的博客-优快云博客_modelsim10.4

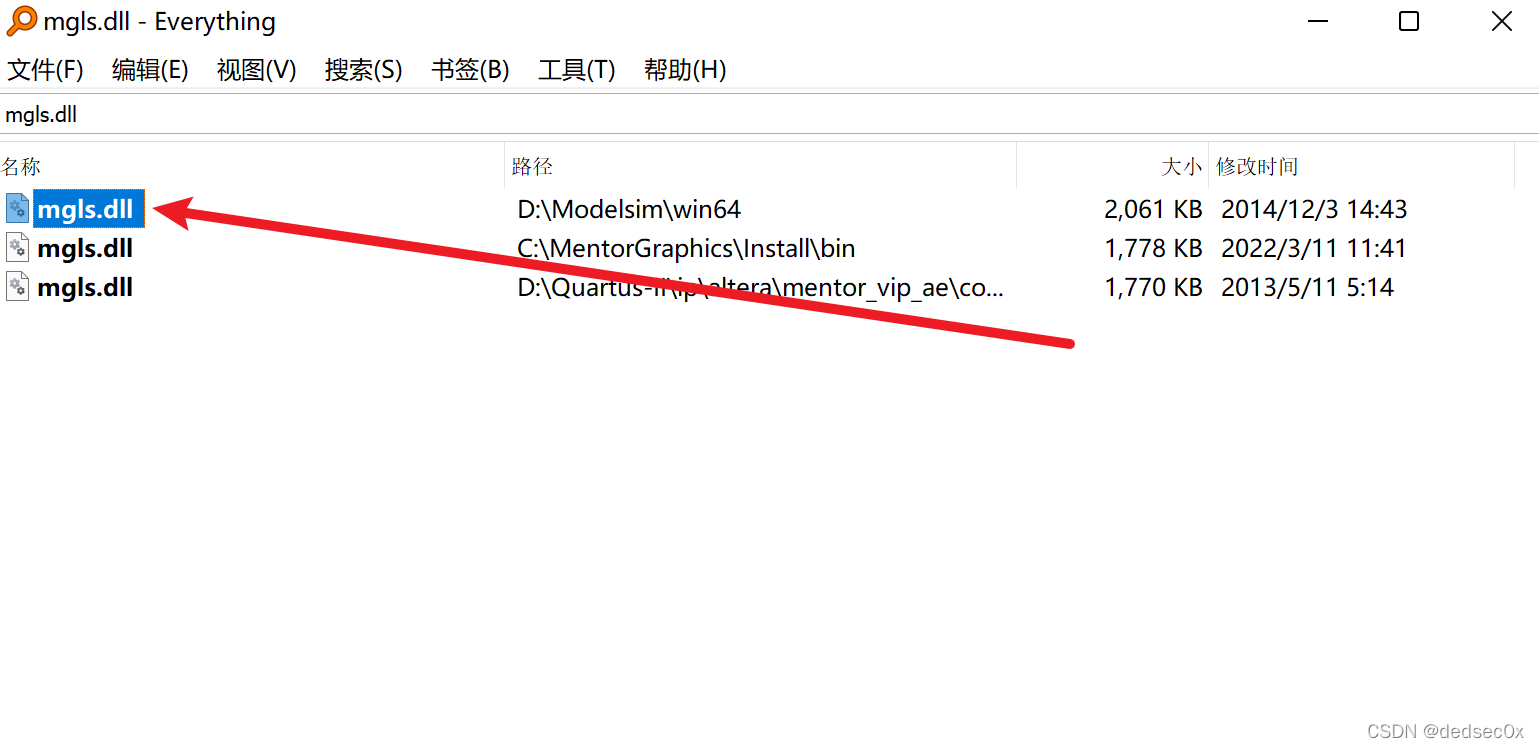

安装之后找到mgls.dll文件和mgls64.dll文件，右键属性，将只读属性取消掉。

打开破解包，将MentorKG.exe和patch_dll.bat一起拷贝到modelsim安装目录的win32或win64下。

运行patch_dll.bat，生成license文件，将license文件放到当前目录下。

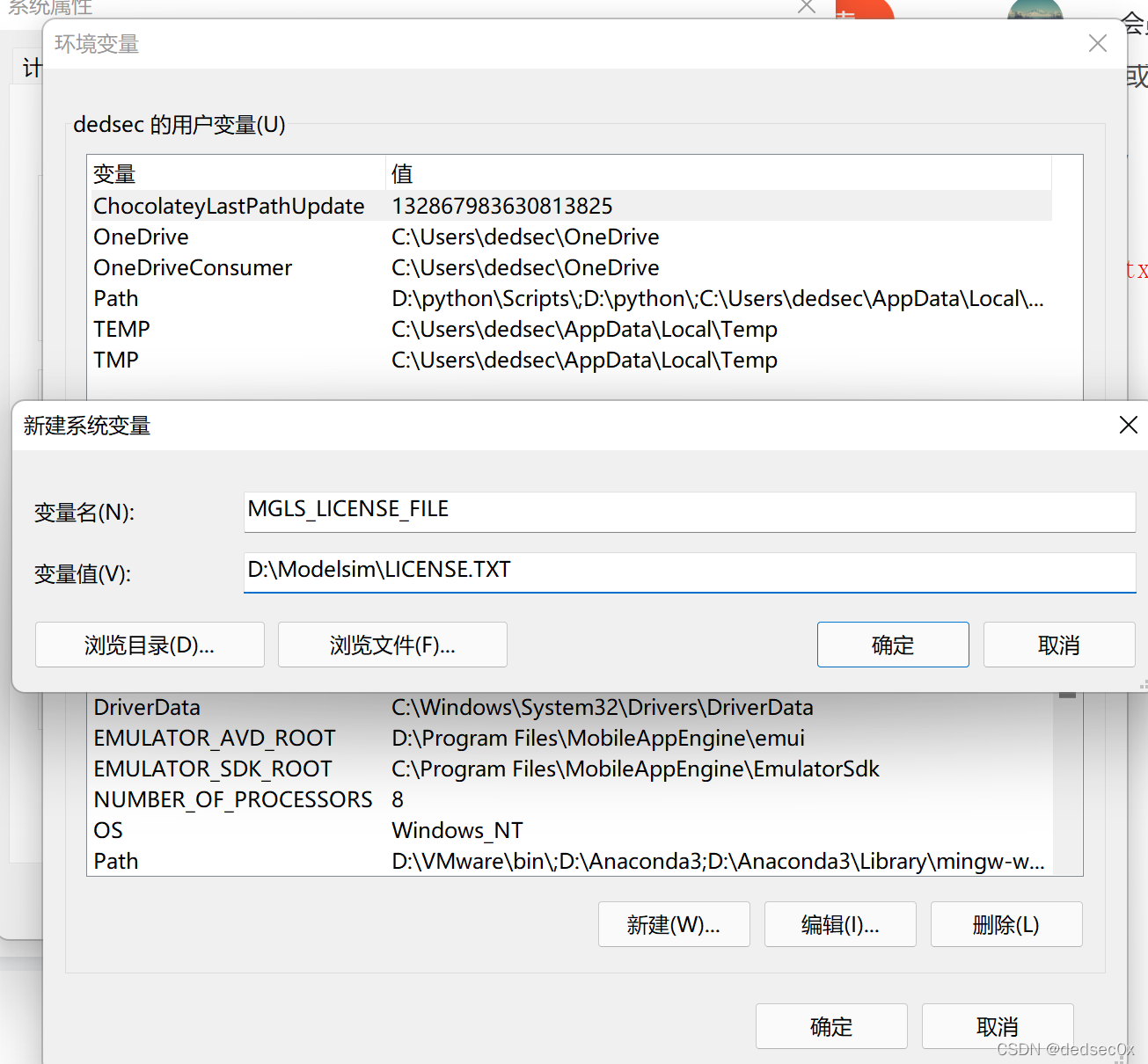

最后设置环境变量名MGLS_LICENSE_FILE，变量值为license放置的路径。

完成破解。

三、仿真步骤

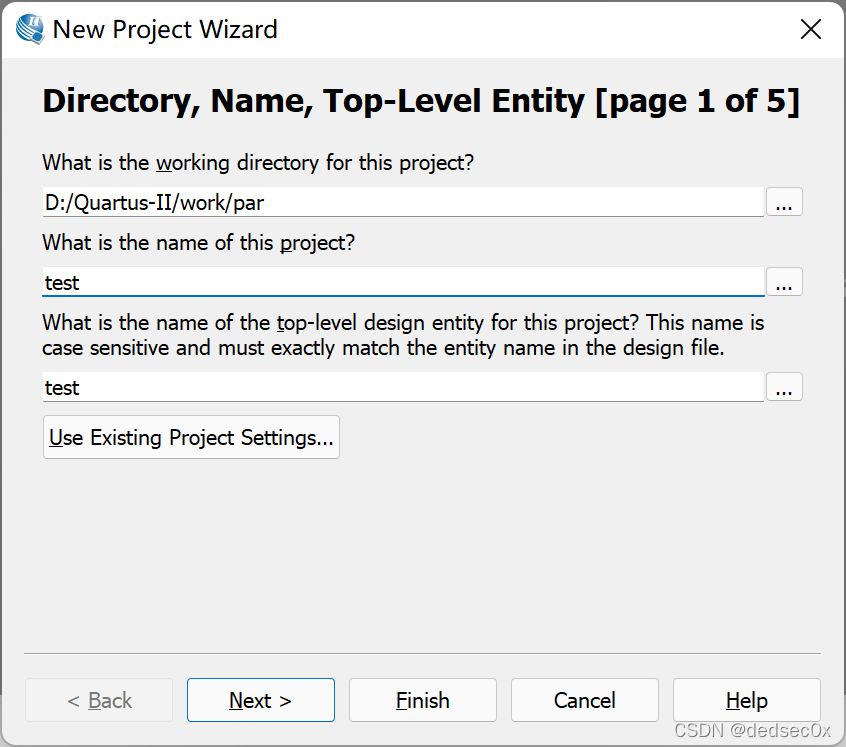

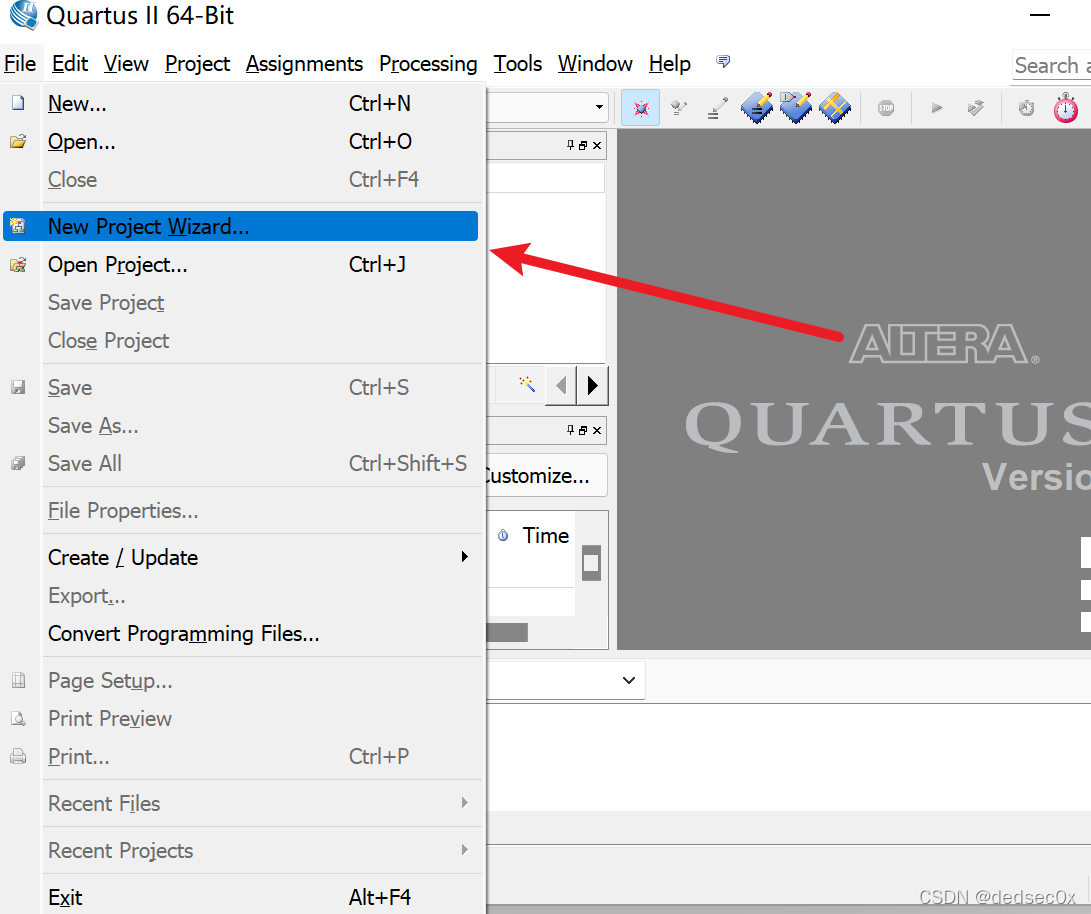

首先创建工程file->new project wizard.

给工程命名

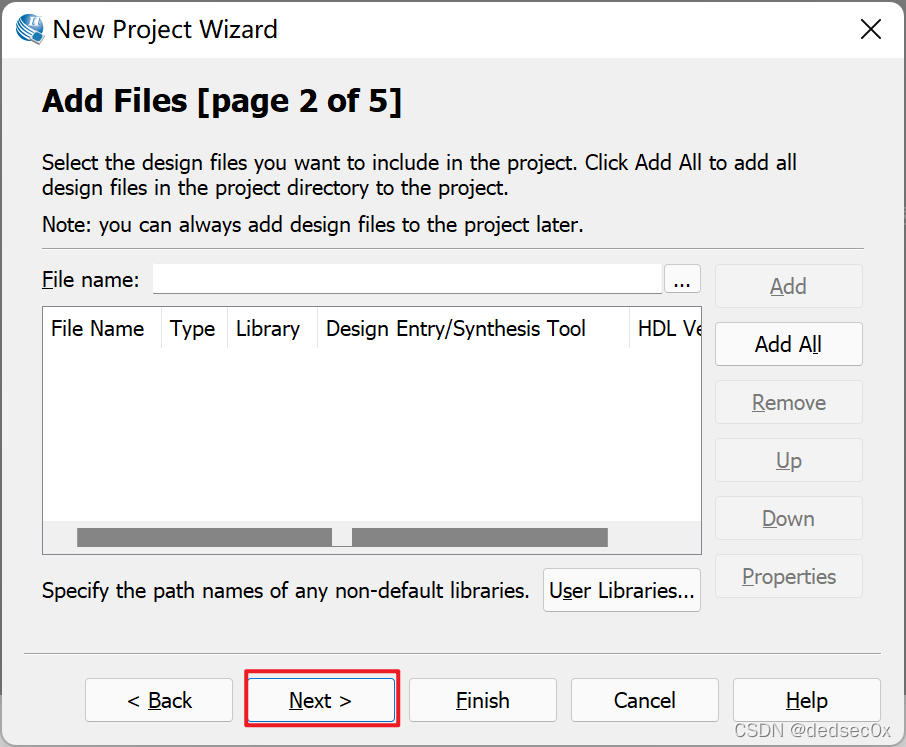

直接点击next

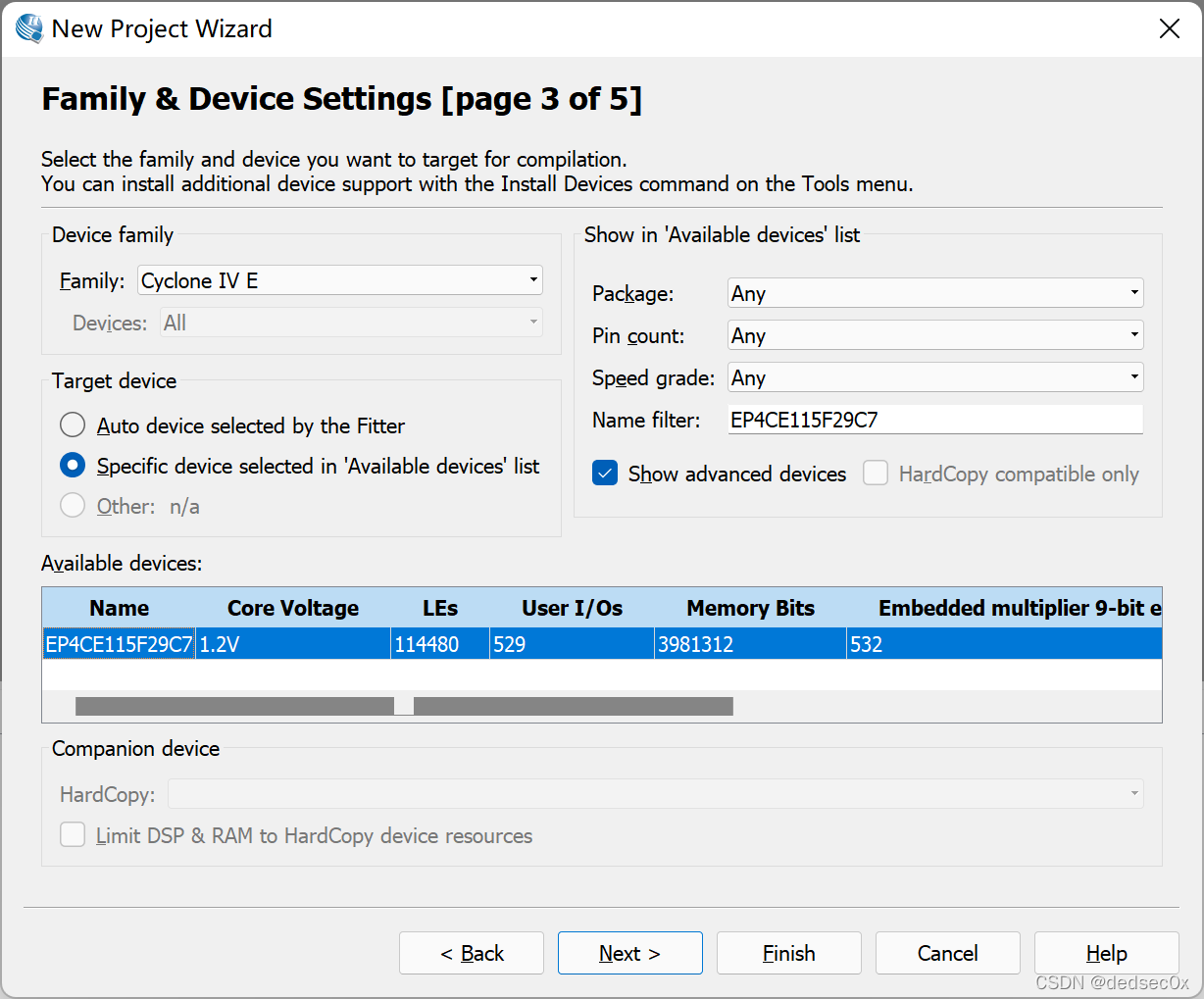

选择器件

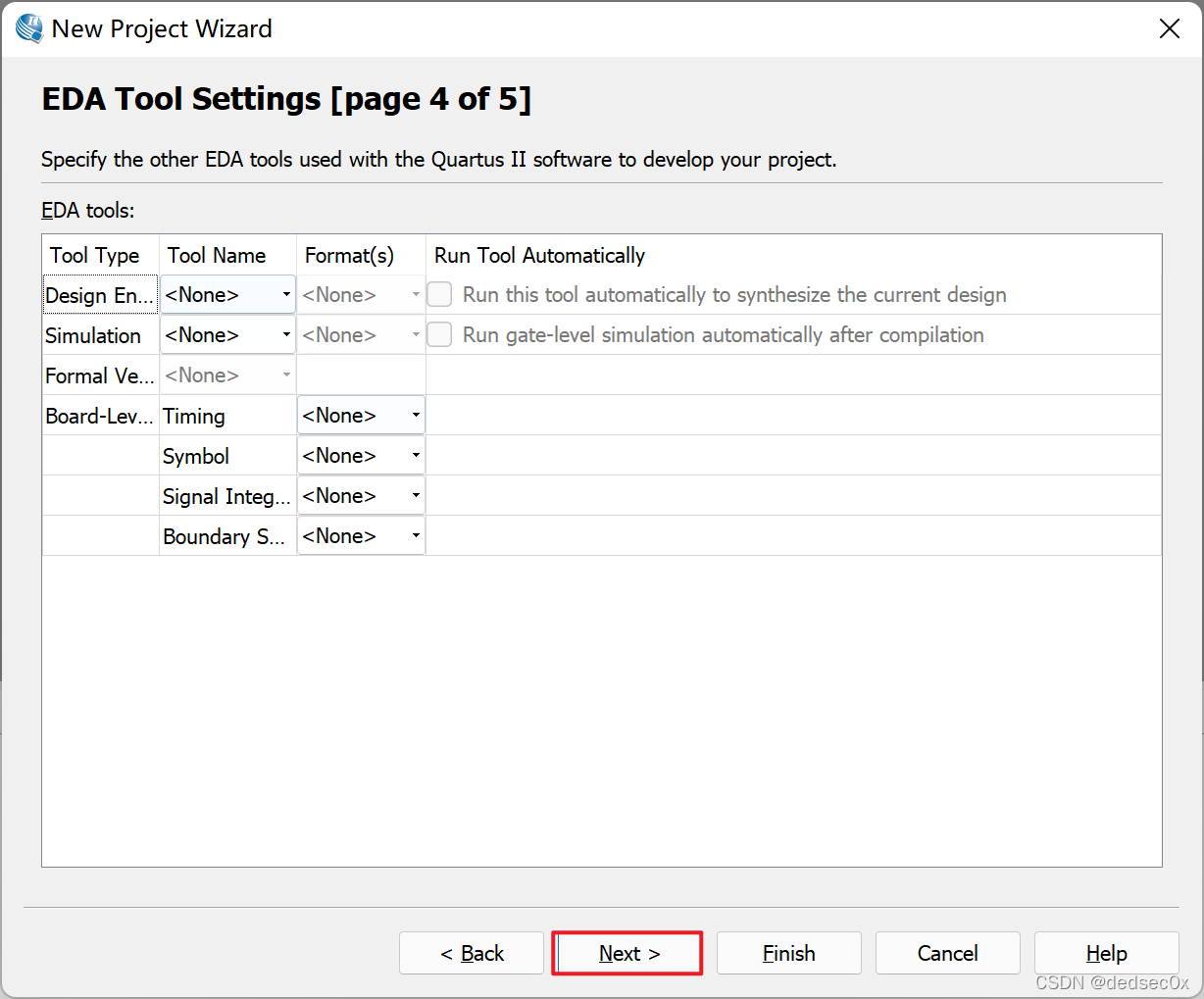

此处直接next

确定无误之后完成工程的创建

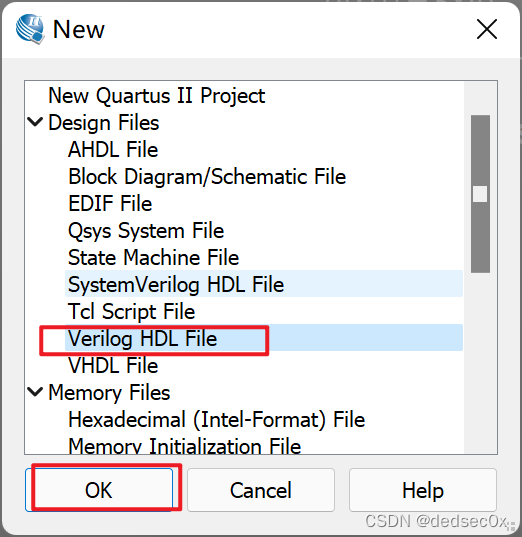

菜单栏中找到File→New，在Design Files一栏中选择Verilog HDL File，然后点OK。

输入代码

module test(
	input sys_clk , //系统时钟
	input sys_rst_n, //系统复位，低电平有效

	output reg [3:0] led //4个LED灯
	);

//reg define
reg [23:0] counter;

//*****************************************************
//** main code
//*****************************************************

//计数器对系统时钟计数，计时0.2秒
always @(posedge sys_clk or negedge sys_rst_n) begin
	if (!sys_rst_n)
		counter <= 24'd0;
	else if (counter < 24'd1000_0000)
		counter <= counter + 1'b1;
	else
		counter <= 24'd0;
end

//通过移位寄存器控制IO口的高低电平，从而改变LED的显示状态
always @(posedge sys_clk or negedge sys_rst_n) begin
	if (!sys_rst_n)
		led <= 4'b0001;
	else if(counter == 24'd1000_0000)
		led[3:0] <= {led[2:0],led[3]};
	else
		led <= led;
end

endmodule

将代码文件保存，存放在rtl文件夹下。

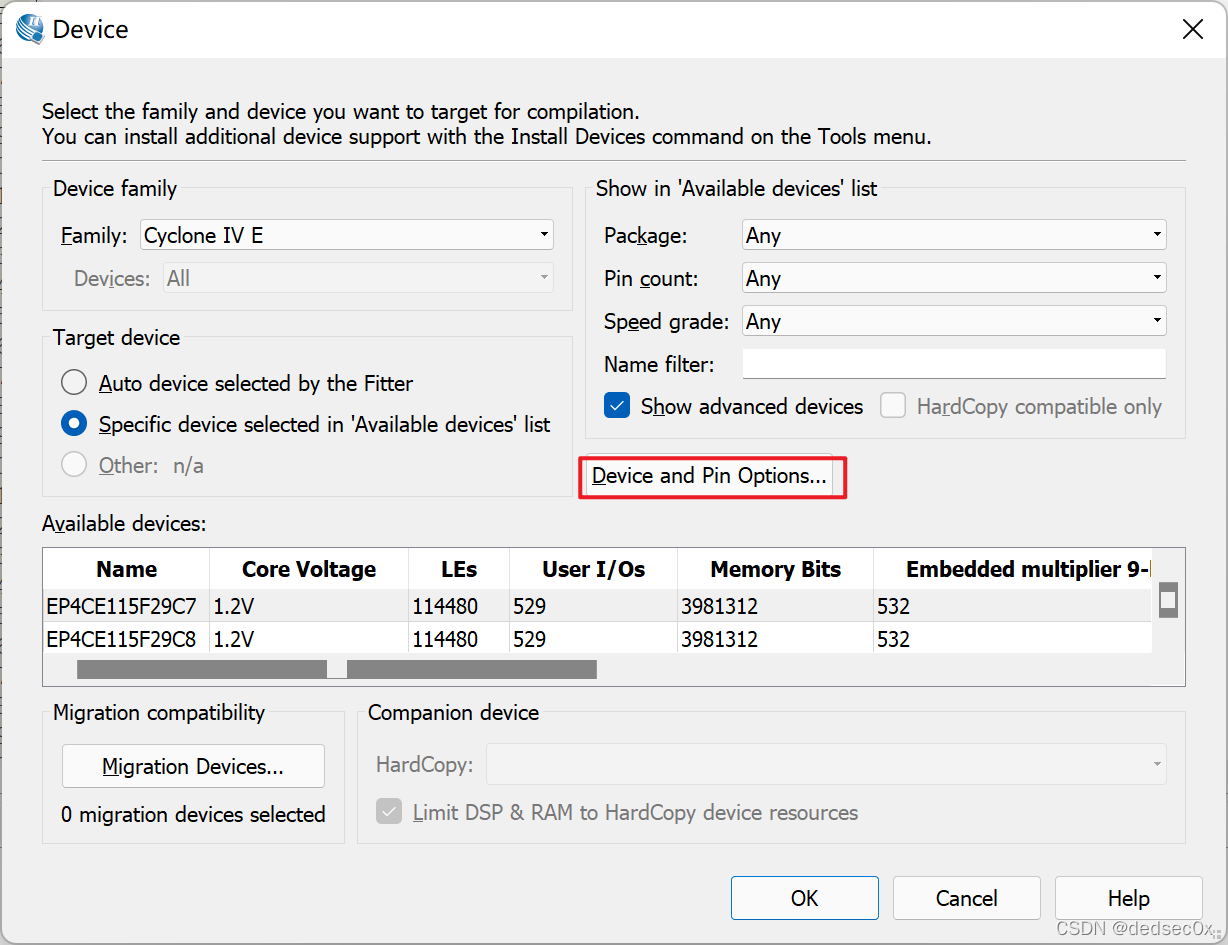

Assignments→Device…，然后点击Device and Pin Options.

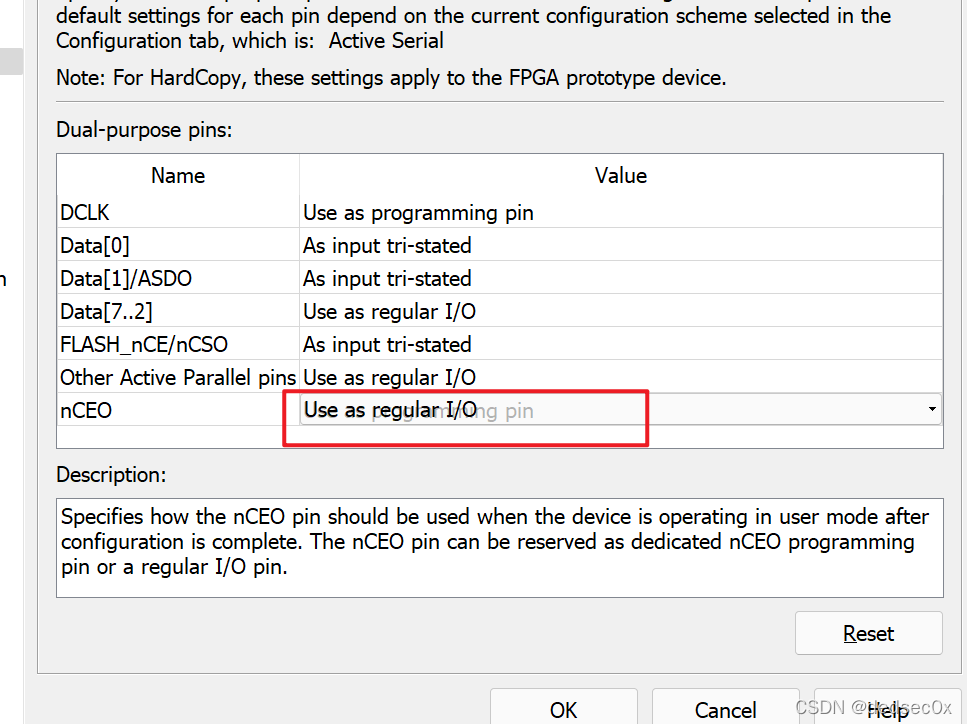

左侧Category一栏中选择Dual-Purpose Pin。将引脚改成Use as regular I/O。

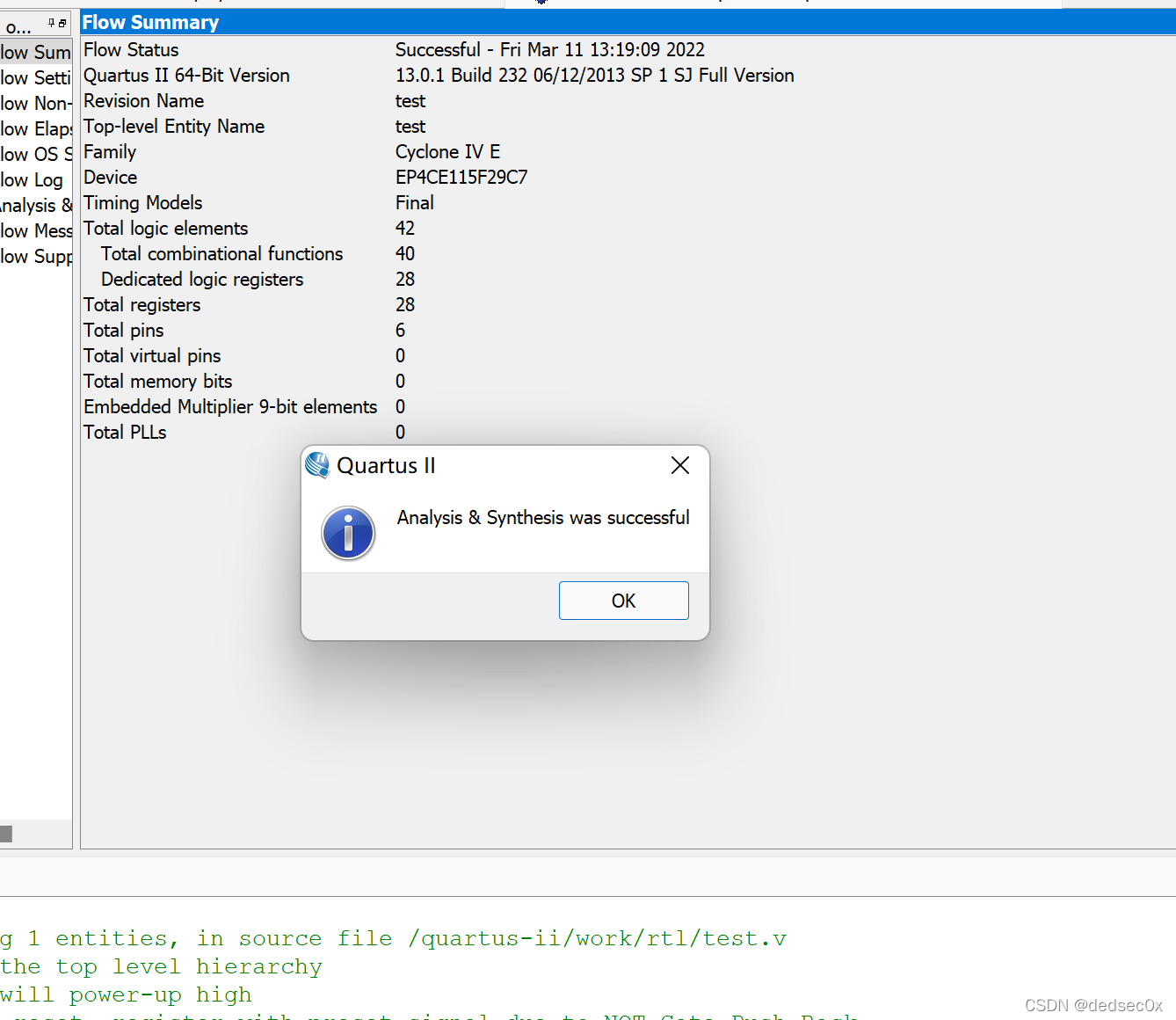

工具栏中Analysis & Synthesis来验证语法是否正确。

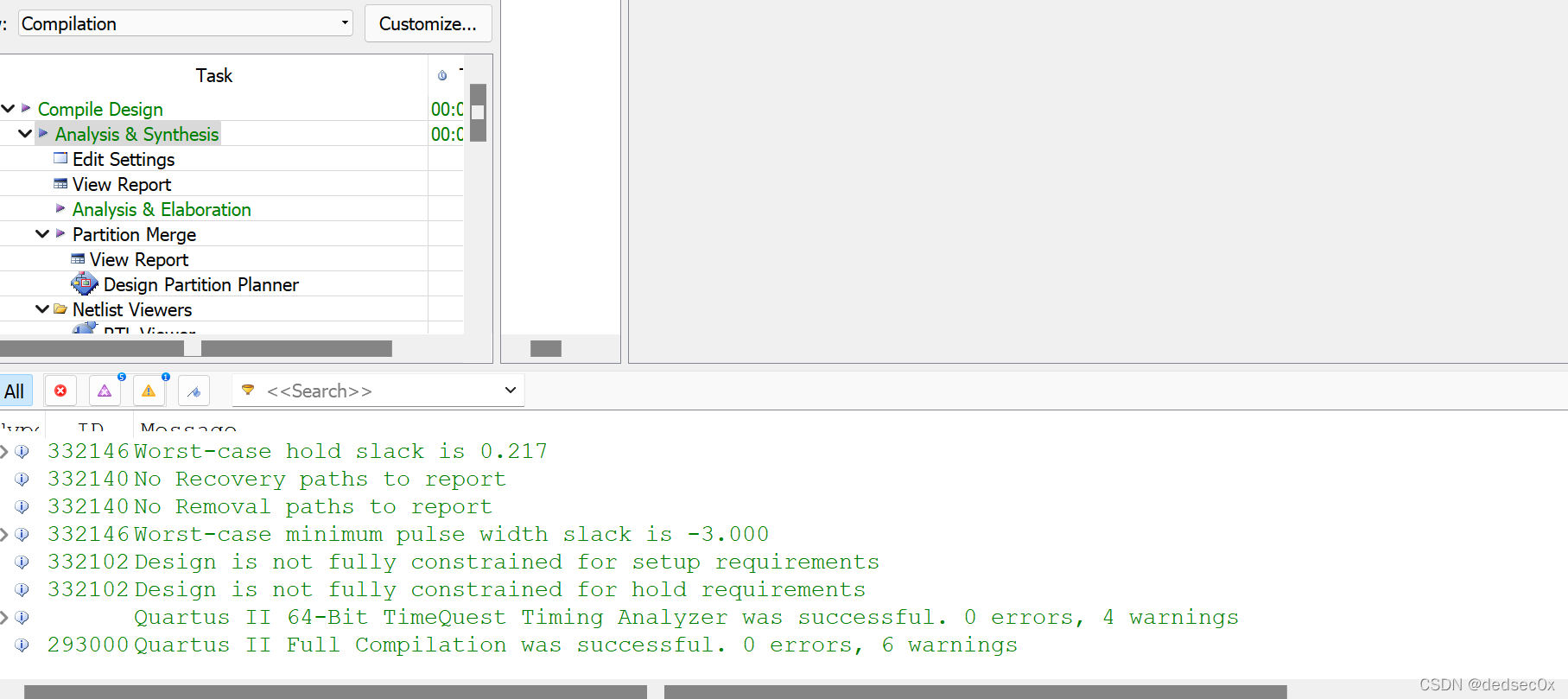

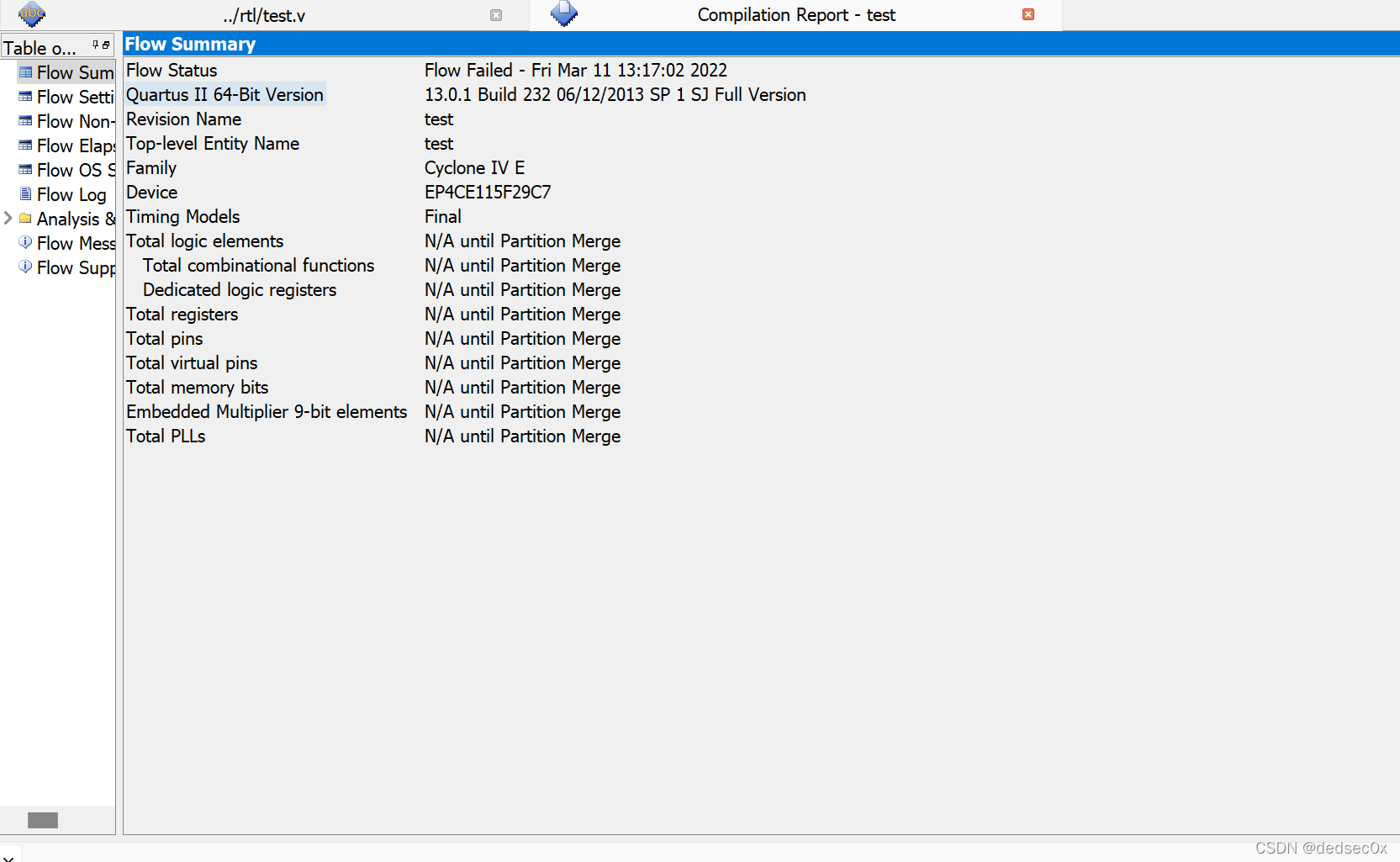

编译通过

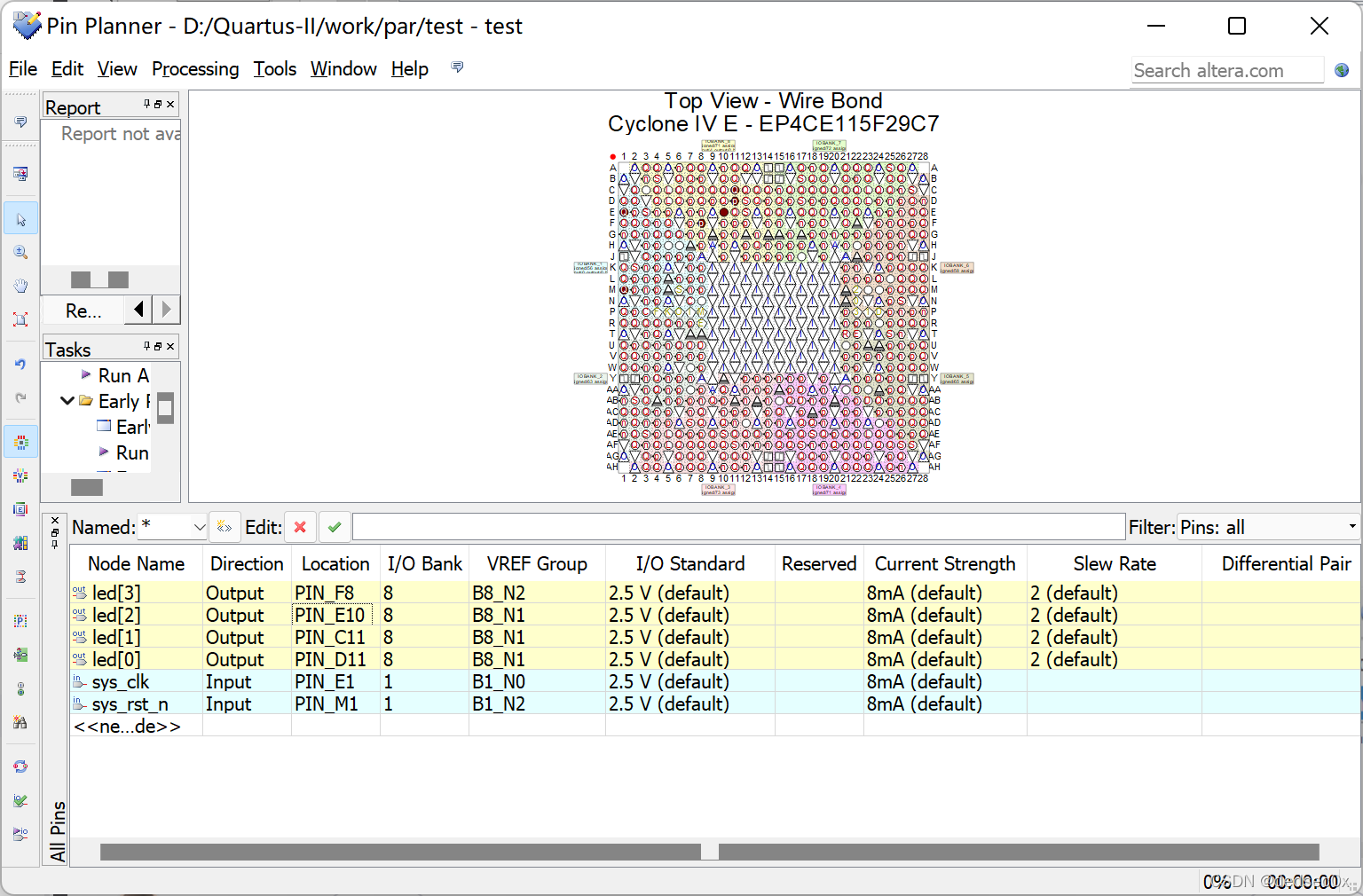

可以在菜单栏中点击Assignments→Pin Planner或者在工具栏中点击Pin Planner.

配置完成后，直接关闭引脚分配窗口，软件会在工程所在位置生成一个.qsf文件

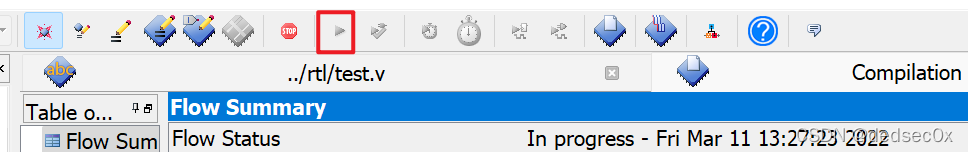

在工具栏中点击此图标

这样就初步完成了我们的工程配置了。

Modelsim仿真

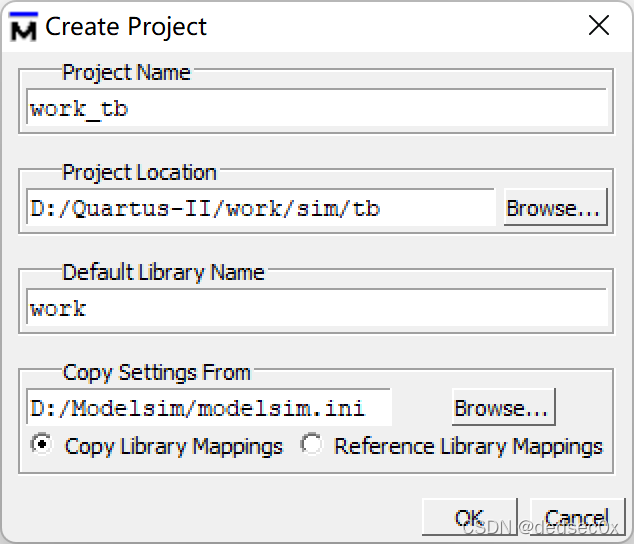

打开Modelsim，File→change Directory，将文件夹改为创建的工程文件夹，然后在Modelsim中建立工程File→New→Project

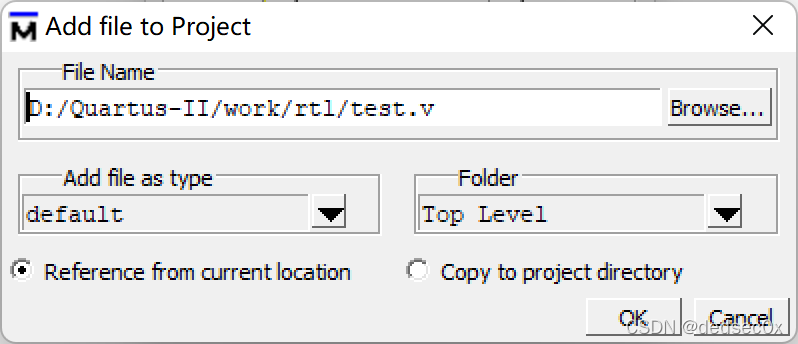

进入此界面后选择Add Existing File，找到之前创建的.v文件。

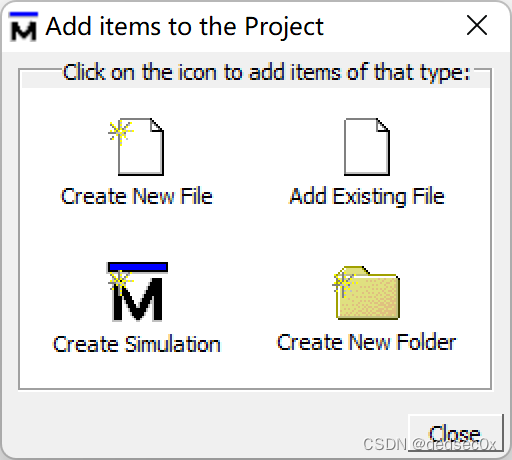

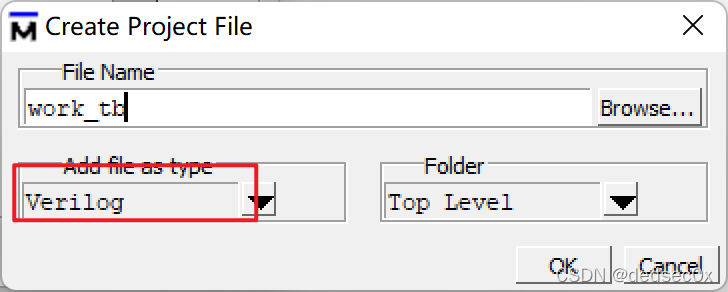

然后选择创建新文件，填入相应信息，之后关闭Add items窗口。

打开创建的新文件，添加：

`timescale 1ns/1ns // 定义仿真时间单位1ns和仿真时间精度为1ns

module work_tb(); // 测试模块

//parameter define
parameter T = 20; // 时钟周期为20ns

//reg define
reg sys_clk; // 时钟信号
reg sys_rst_n; // 复位信号

//wire define
wire [3:0] led;

//*****************************************************
//** main code
//*****************************************************

//给输入信号初始值
initial begin
	sys_clk = 1'b0;
	sys_rst_n = 1'b0; // 复位
	#(T+1) sys_rst_n = 1'b1; // 在第21ns的时候复位信号信号拉高
end

//50Mhz的时钟，周期则为1/50Mhz=20ns,所以每10ns，电平取反一次
always #(T/2) sys_clk = ~sys_clk;

//例化模块
work u0_work (
	.sys_clk (sys_clk ),
	.sys_rst_n (sys_rst_n),
	.led (led )
   );

endmodule

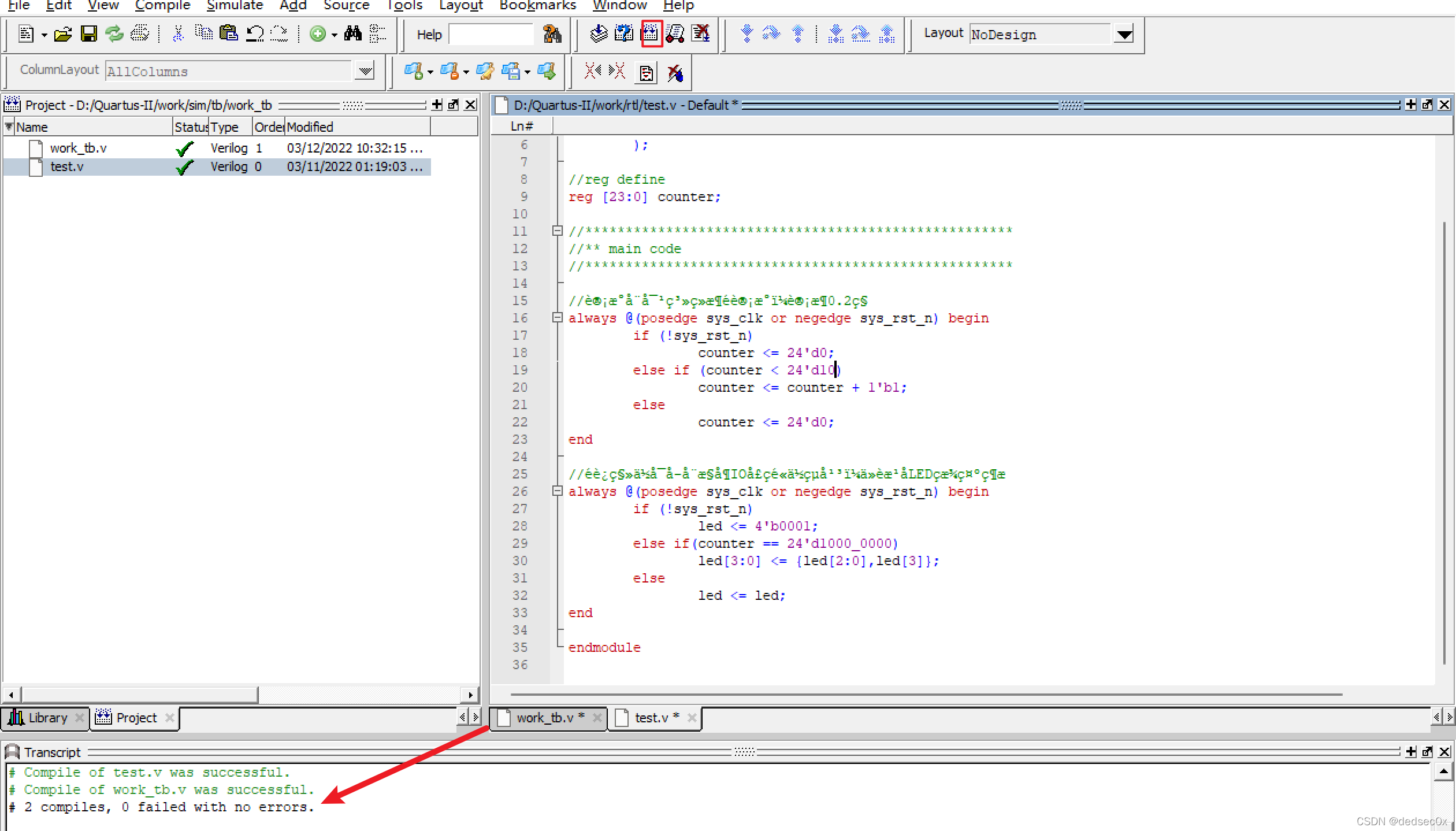

然后编译项目

在ModelSim菜单栏中找到Simulate→Start Simulation…菜单并点击,在出现的标签中，将Design标签页面中选择work库中的work_tb模块，在Optimization一栏中取消勾选（注意一定要取消优化的勾选，否则无法观察信号波形），然后点击【OK】就可以开始进行功能仿真了，其他标签保持默认.

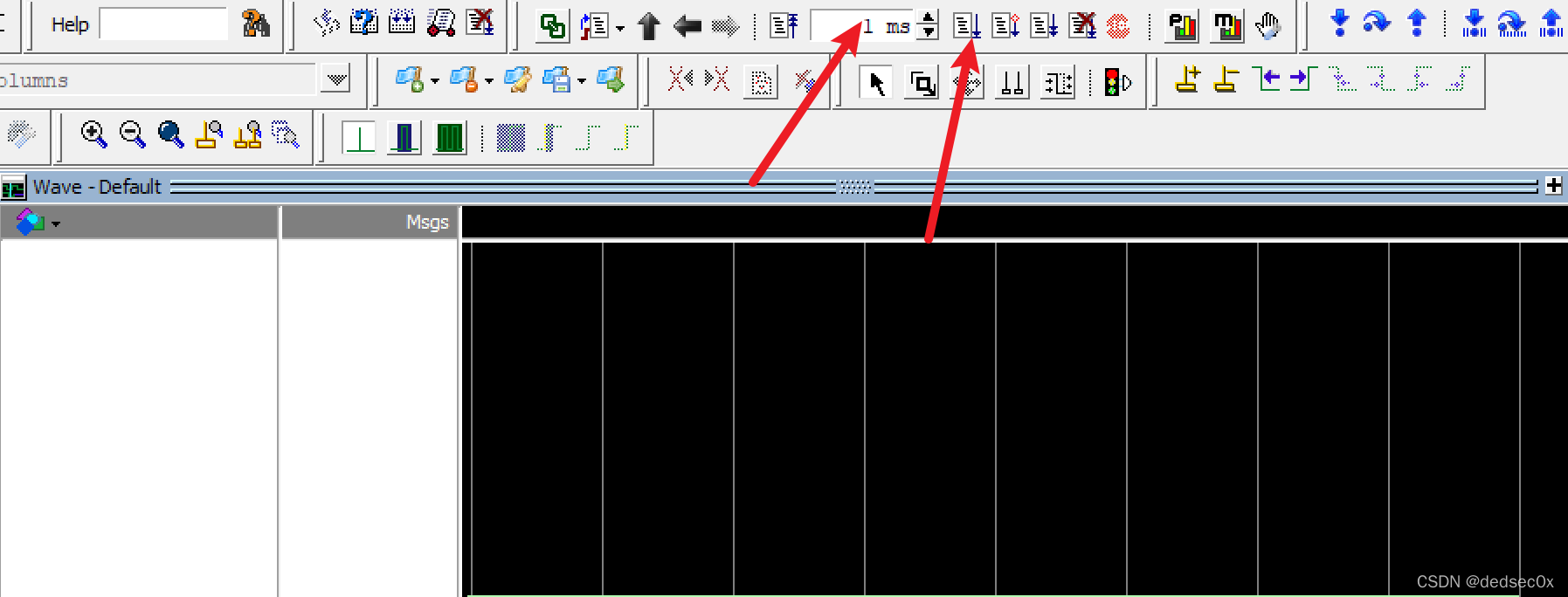

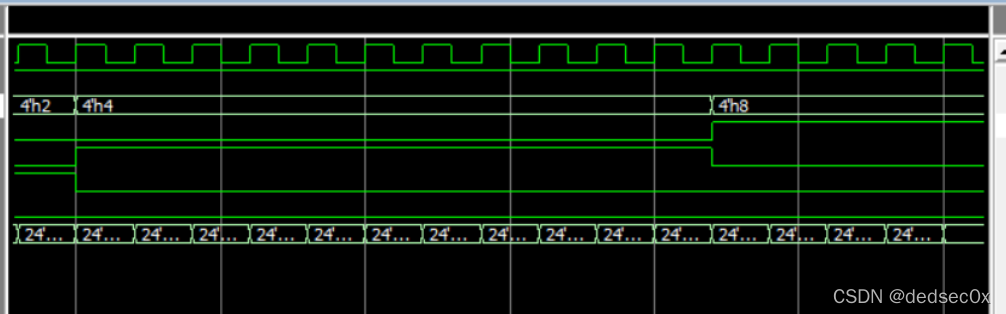

然后右键，点击add Wave，将仿真时间调为1ms，点击右边的运行。
