排版图中名称和其编号位置对调的解决方法

Radan是来自Vero旗下一款专业的钣金设计加工软件。Vero全球著名的制造业信息化软件产品供应商，旗下拥有Edgecam、Radan、Alphcam、Jobshop等诸多产品。多年来，RADAN始终不断完善、日新月异，其最新版本17版本，更是融入了丰富而专业的钣金经验，并力求为用户提供从设计、加工到管理的更全面解决方案。



在Radan软件运用中，Radan软件的执行套料时，排版图名称的默认命名规则是：[编号+名称]；但是在实际Radan软件运用中大多数客户想要的排版图的命名规则是：[名称+编号]，所以在这样的前提下，我们给出了如下的解决方案；

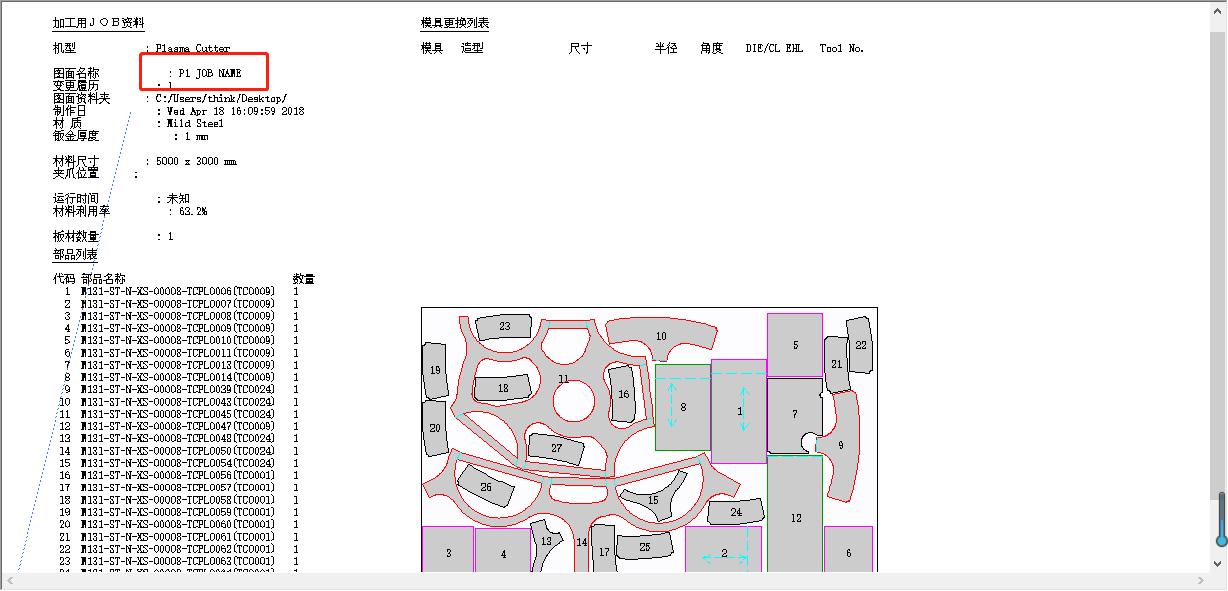

如下图所示，这是软件本身默认的命名规则[编号+名称]；那么怎样让编号和名称对调一个位置呢？请看后续的操作方法；

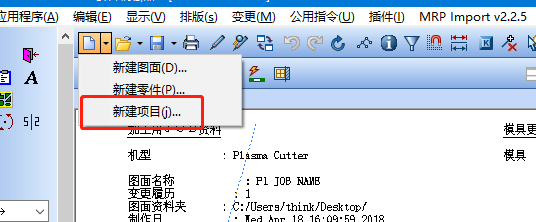

第一步；我们需要已项目的形式去制作排版图；点击新建旁的三角->选择“新建项目”如下图所示；之后会弹出一窗口。

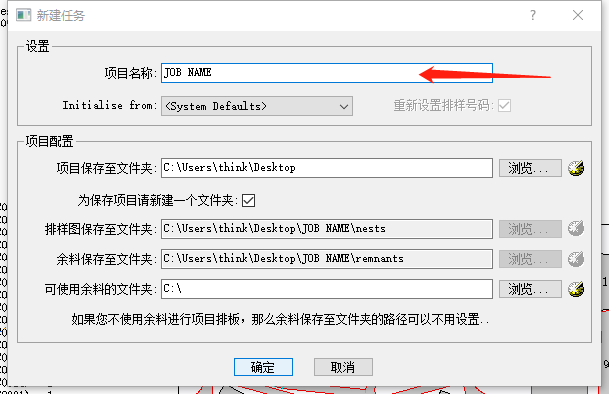

在该窗口中输入项目的名称(即:排版图的名称)、保存的位置等。点击“确定”即可创建一个新的项目。如下图所示；

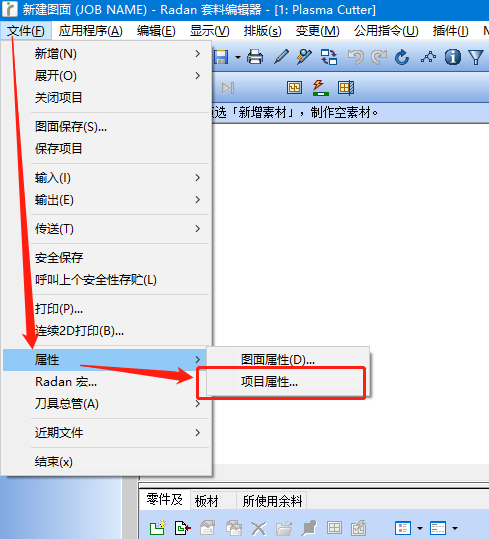

第二步，点击“文件”选择‘属性’选择‘项目属性’，点击打开，如下图所示；之后会弹出一窗口；

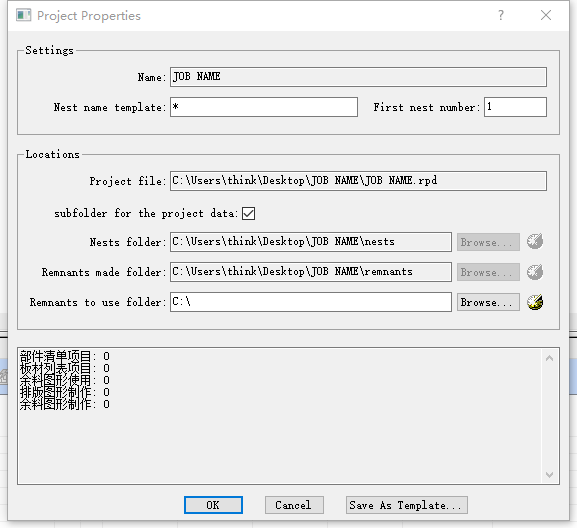

窗口打开时的界面

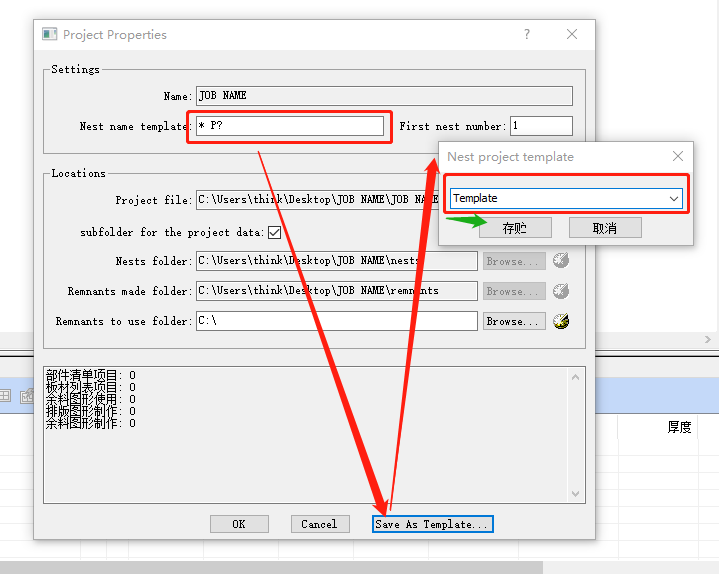

第三步，首先在“Nest name template”中输入[* P?],然后点击“Save As Template”按钮后弹出一窗口“Nest project template”在该窗口中我们输入一个名称后点击“存贮”按钮。即把刚刚的设置保存为一个模板，方便以后建立项目时可以直接调用该模板；

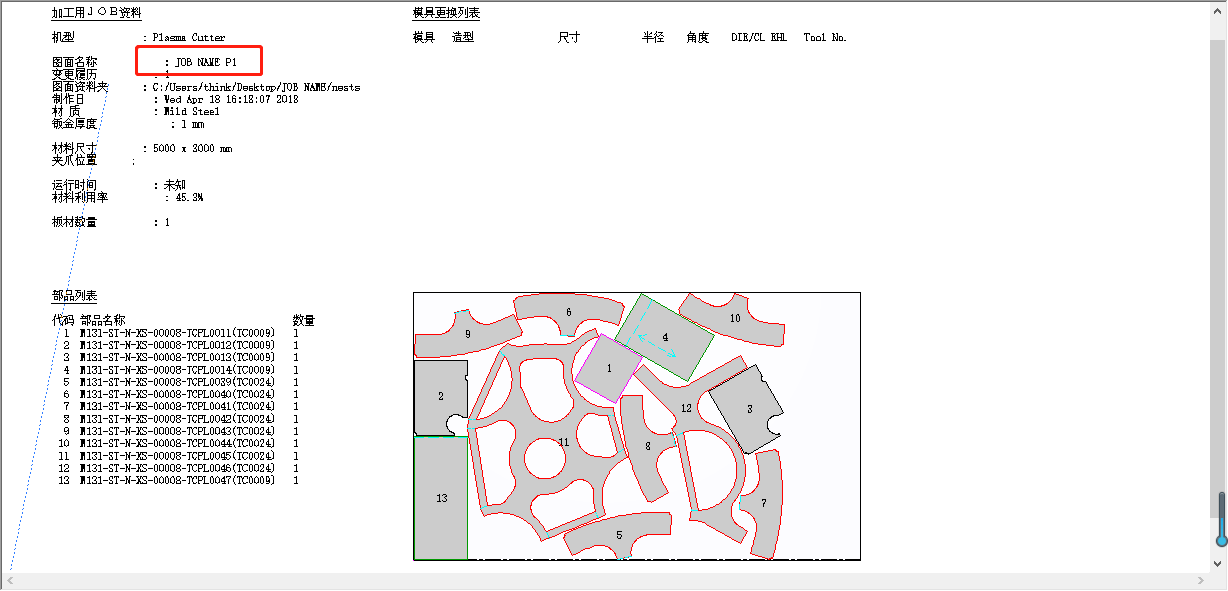

最后，再进行排版的时候我们就可以发现排版图中“图面名称”里的名称和编号的位置已经调换了一个位置；





上述的操作就是怎么样把排版图的名称中的名称和编号互换位置的方法。如有疑问 -> D-D-S-O-F-T <-  竭诚为您服务！！！
